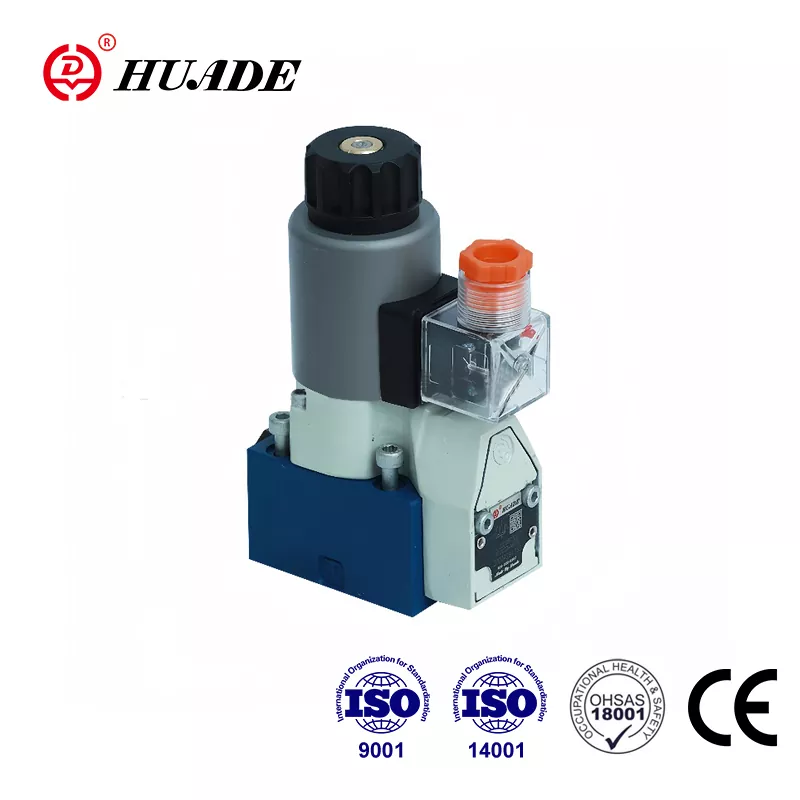

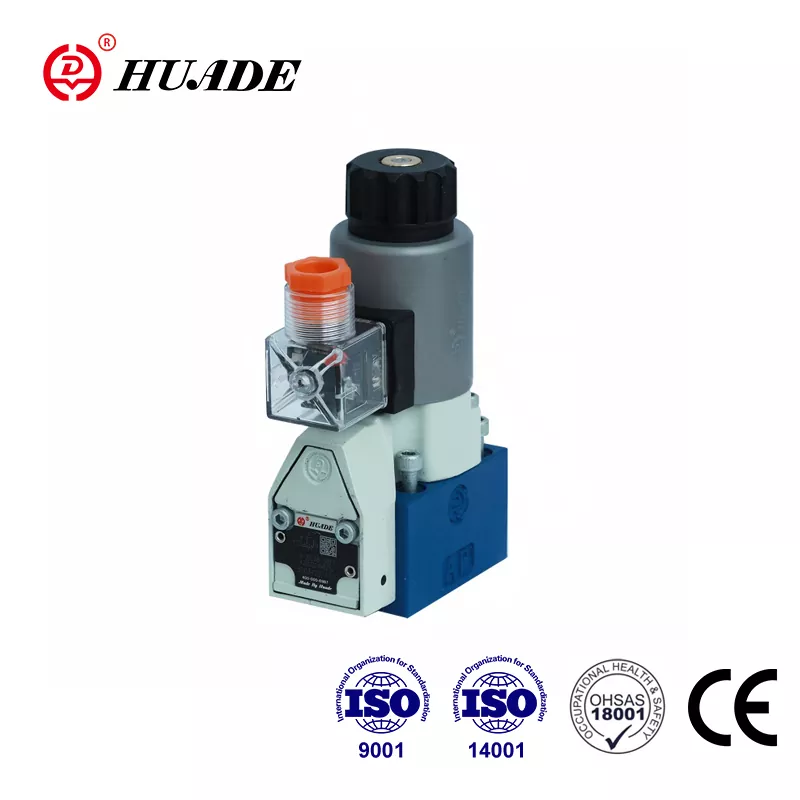

Huade Hydraulic jest wiodącym producentem w chińskiej branży hydraulicznej i ma dwuletnie doświadczenie we współpracy z firmą Rexroth od 1979 roku. Kierunkowe zawory gniazdowe Huade® typu M-SEW 6 są niedrogim zamiennikiem komponentów Rexroth® M-SEW 6 serii 3X . Jest konkurencyjny dobrą jakością i niższą ceną. Aby zapewnić wysoką jakość produktów hydraulicznych, Huade Hydraulic obsługuje ponad 750 sztuk zaawansowanego sprzętu produkcyjnego importowanego z całego świata. Jakość tego zaworu elektromagnetycznego może całkowicie odpowiadać wymaganiom klientów. Fabryka spełniła międzynarodowe standardy, a mianowicie ISO9001, ISO14001 i OH SAS18001. Seria zaworów kierunkowych jest szeroko stosowana w różnych środowiskach przemysłowych.
|
Dane techniczne (W przypadku zastosowań wykraczających poza te parametry prosimy o konsultację!) |
|||
|
Ogólny |
|||
|
Instalacja |
fakultatywny |
||
|
Maks. temperatura otoczenia (℃) |
50 |
||
|
Waga |
Zawór grzybkowy 2/2-drogowy (kg) |
1.5 |
|
|
Zawór grzybkowy 3/2-drogowy (kg) |
1.5 |
||
|
Zawór grzybkowy 4/2-drogowy (kg) |
2.3 |
||
|
Dane hydrauliczne |
|||
|
Maks. ciśnienie robocze (MPa) |
patrz tabela na stronie 140 |
||
|
Maks. przepływ (L/min) |
25 |
||
|
Płyn pod ciśnieniem |
oleje mineralne lub ester fosforanowy |
||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
- 30 do + 80 |
||
|
Zakres lepkości (mm²/s) |
2,8 do 500 |
||
|
Stopień zanieczyszczenia μm |
Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego zgodnie z NAS 1638 klasa 9. Dlatego zalecamy filtr o minimalnym współczynniku retencji β10≥ 75. |
||
|
Dane elektryczne |
|||
|
Rodzaj napięcia |
DC |
AC |
|
|
Dostępne napięcia (V) |
12, 24, 42, 96, 110, 205, 220 |
możliwe tylko poprzez prostownik |
|
|
Tolerancja napięcia (napięcie nominalne) (%) |
±10 |
||
|
Pobór mocy (W) |
30 |
||
|
Obowiązek |
100% |
||
|
Czas przełączania zgodnie z ISO 6403 |
patrz tabela poniżej |
||
|
Częstotliwość przełączania (cykl s/h) |
15000 |
||
|
Ochrona zgodnie z DIN 40 050 |
IP65 |
||
|
Maks. temperatura cewki (℃) |
do 150 |
||
Cechy:
▶ Kierunkowy zawór grzybkowy uruchamiany bezpośrednio, uruchamiany elektromagnetycznie
▶ Zamknięty port jest szczelny
▶ Przełączanie jest zapewnione nawet po długich okresach przebywania pod ciśnieniem
▶ Cewkę elektromagnesu można obracać o 90°
▶ Indywidualne przyłącze elektryczne
▶ Z zabezpieczeniem ręcznego sterowania, opcjonalnie
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
Zawór kierunkowy typu 2 M-SEW jest kierunkowym zaworem grzybkowym uruchamianym elektromagnetycznie. Kontrolują start, stop i kierunek przepływu.
1. Funkcje, przekrój grzybkowego zaworu kierunkowego M-SEW 6
M-SEW 6 składa się zasadniczo z obudowy (1), elektrozaworów (2), hartowanego układu zaworowego (3) i kulki (4) jako elementu zamykającego.
Podstawowa zasada:
W pozycji wyjściowej kula (4) dociskana jest do gniazda przez sprężynę (9), a w pozycji przełączonej przez elektromagnes (2). Siła elektromagnesu (2) działa poprzez dźwignię (6) i kulkę (7) na sworzeń uruchamiający (8), który jest uszczelniony z dwóch stron. Komora pomiędzy obydwoma elementami uszczelniającymi jest połączona z przyłączem P. W ten sposób system zaworów (3) jest zrównoważony pod względem ciśnień w odniesieniu do sił uruchamiających (elektromagnes lub sprężyna powrotna). Zawory można zatem stosować do ciśnienia 63 MPa.
przekrój typu M-2SEW6N
przekrój typu M-3SEW6U
