Gdy maszyny przemysłowe muszą niezawodnie zmieniać kierunek, rozdzielacz serii WMR oferuje rozwiązanie, któremu ufa się od dziesięcioleci. Te sterowane mechanicznie zawory kontrolują przepływ płynu hydraulicznego w układach przemysłowych, określając, kiedy cylindry wysuwają się lub cofają oraz kiedy silniki obracają się do przodu lub do tyłu.
Zawór WMR wyróżnia się tym, że działa poprzez czysto mechaniczne działanie. Wałek lub tłok jest popychany przez krzywkę lub ruchomą część, co przesuwa wewnętrzną szpulę i przekierowuje przepływ oleju. To bezpośrednie połączenie fizyczne oznacza, że zawór reaguje na rzeczywiste położenie maszyny, a nie na sygnały elektryczne, co czyni go idealnym rozwiązaniem do zastosowań, w których niezawodność mechaniczna ma największe znaczenie.
Zrozumienie podstawowej funkcji

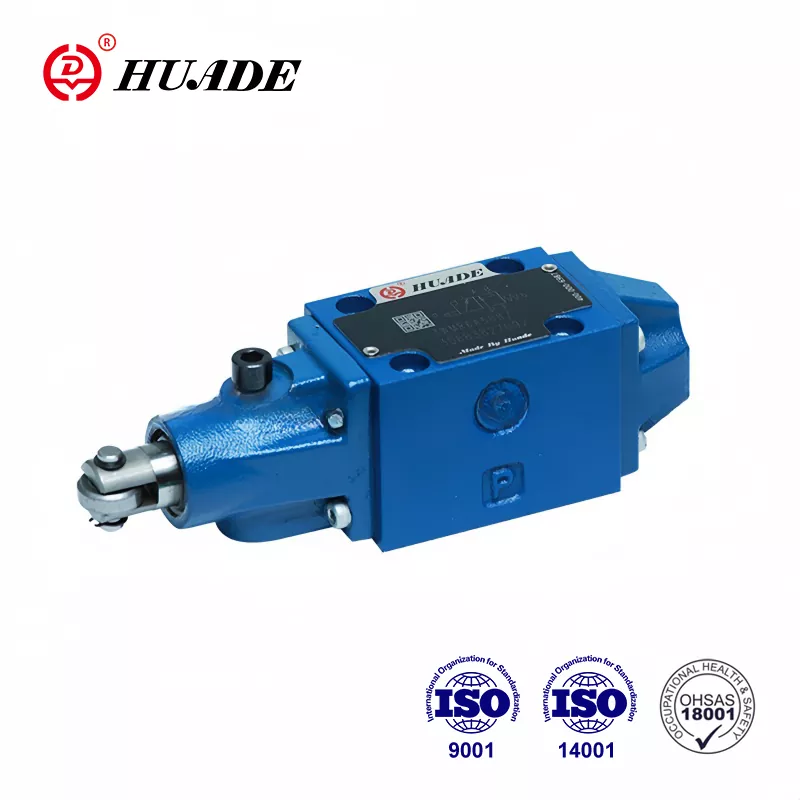

Rozdzielacz WMR pracuje jako zawór suwakowy montowany na płycie przyłączeniowej. Gdy nic nie popycha rolki, sprężyny powrotne utrzymują szpulę w pozycji neutralnej. Gdy zewnętrzna krzywka lub element mechaniczny dociśnie tłok rolkowy, szpula wsuwa się do korpusu zaworu i łączy ze sobą różne porty. To działanie przekierowuje płyn hydrauliczny w celu napędzania siłowników w pożądanym kierunku.
Ta filozofia projektowania tworzy bezpośrednie połączenie pomiędzy pozycją fizyczną a działaniem hydraulicznym. Obrabiarki, dźwigi i sprzęt do transportu materiałów wykorzystują tę zasadę, aby zapewnić, że ruchy odbywają się we właściwej kolejności. Zawór nie może się przełączyć, dopóki coś fizycznie nie poruszy rolką, co zapewnia nieodłączne bezpieczeństwo w wielu zastosowaniach.
Dane techniczne, które mają znaczenie
Zawory sterujące serii WMR są dostępne w dwóch głównych rozmiarach zgodnych z normami ISO 4401. Uchwyty o rozmiarze NG6 obsługują przepływ do 60 litrów na minutę i ciśnienie do 315 barów na portach P, A i B. Rozmiar NG10 oferuje podobne wartości ciśnienia przy większej przepustowości. Specyfikacje te umożliwiają pracę zaworu w wymagających środowiskach przemysłowych.
Zakres temperatur pracy wynosi od ujemnych 20 stopni Celsjusza do dodatnich 80 stopni Celsjusza w przypadku standardowych uszczelek NBR. Zawór przyjmuje płyny hydrauliczne o lepkości od 2,8 do 500 milimetrów kwadratowych na sekundę. Utrzymanie czystości płynu w klasie ISO 4406 20/18/15 lub wyższej pomaga zapobiegać zużyciu wewnętrznemu i wydłuża żywotność.
Jedno ograniczenie wymaga uwagi podczas projektowania systemu. Port T, który zwraca płyn do zbiornika, ma standardowe ciśnienie graniczne 60 barów. Podczas gdy główne porty robocze z łatwością wytrzymują ciśnienie 315 barów, przekroczenie 60 barów na porcie T może spowodować uszkodzenie uszczelek lub spowodować wyciek. Niektóre warianty o wysokich specyfikacjach zwiększają ten limit do 210 barów w przypadku zastosowań z większym przeciwciśnieniem.
Różne konfiguracje dla różnych potrzeb
Kierunkowy zawór sterujący serii WMR oferuje wiele konfiguracji suwaka, zwykle przedstawianych jako symbole hydrauliczne. Zawór czterodrogowy i trójpozycyjny może blokować wszystkie porty w położeniu neutralnym lub może łączyć określone porty ze zbiornikiem. Kody symboli, takie jak C, E, J, L i M, wskazują, które porty łączą się w każdej pozycji. Producenci oferują około 19 różnych odmian symboli, aby dopasować się do różnych wymagań obwodów.
Zawory dwupozycyjne zapewniają prostsze sterowanie włączaniem i wyłączaniem. Zawory trójpozycyjne dodają stan neutralny, który może blokować przepływ, umożliwiać swobodny ruch lub tworzyć inne warunki w zależności od konstrukcji suwaka. Wybór właściwej konfiguracji zależy od tego, czy cylindry muszą utrzymać swoją pozycję, gdy zawór powróci do położenia neutralnego, czy też powinny swobodnie pływać.
Producenci i odmiany modeli
Firma Bosch Rexroth produkuje oryginalną serię WMR jako część rodziny produktów Hydronorma. Seria 5X w rozmiarze NG6 obejmuje różne układy rolek i opcje montażu. Zawory montowane są na standardowych płytach przyłączeniowych według wzorów CETOP, co upraszcza wymianę i umożliwia mieszanie komponentów różnych producentów.
Hengli Hydraulics oferuje serię WMR/U10 do zastosowań NG10. Seria L3X zapewnia 19 opcji symboli w konfiguracjach rolek typu R i U. Ta różnorodność pomaga inżynierom wybrać dokładne położenie rolek i kierunek uruchamiania potrzebne do konkretnego układu ich maszyn.
Inni dostawcy, jak PONAR Wadowice i Leader Hydraulics, produkują kompatybilne zawory. Standaryzacja zgodnie z normą ISO 4401 oznacza, że zawory te można fizycznie wymieniać, chociaż projektanci powinni sprawdzić, czy wartości znamionowe ciśnienia, przepustowości i konfiguracje suwaka odpowiadają potrzebom ich zastosowania.
Wymagania instalacyjne
Prawidłowy montaż rozdzielacza WMR rozpoczyna się od przygotowania powierzchni. Powierzchnia montażowa na płycie przyłączeniowej musi spełniać wymagania dotyczące płaskości 0,01 na 100 milimetrów przy maksymalnej chropowatości powierzchni Rz 4. Wszelkie nierówności mogą spowodować powstanie ścieżek nieszczelności wokół podstawy zaworu.
Cztery śruby z łbem gniazdowym M6 na 40 milimetrów mocują zawór do płyty przyłączeniowej. Dokręcenie tych śrub momentem 9 niutonometrów z tolerancją plus/minus 15 procent zapewnia odpowiednią siłę zaciskania bez zniekształcania korpusu zaworu. Dokręcanie krzyżowe po przekątnej zapewnia równomierny rozkład nacisku.
Przed podłączeniem do rozdzielacza WMR w układzie hydraulicznym należy zastosować odpowiednią filtrację. Zainstalowanie filtrów zapewniających czystość zgodnie z normą ISO 4406 klasa 20/18/15 chroni małe prześwity pomiędzy szpulą a korpusem. Nawet małe cząstki mogą zarysować te powierzchnie, powodując wewnętrzne wycieki lub przywieranie.
Aplikacje w świecie rzeczywistym
Obrabiarki wykorzystują kierunkowy zawór sterujący WMR do sekwencji wymiany narzędzi i operacji mocowania przedmiotu obrabianego. Gdy wrzeciono maszyny lub zmieniacz narzędzi przesuwa się do określonych pozycji, krzywki aktywują wałek i uruchamiają ruchy hydrauliczne. Dzięki temu prawidłowa sekwencja odbywa się automatycznie, bez elektronicznego sterowania.
Urządzenia górnicze i hutnicze wykorzystują te zawory do pozycjonowania przenośników i sterowania bramą. Surowe warunki panujące w tych branżach sprawiają, że uruchamianie mechaniczne jest atrakcyjne, ponieważ nie ma połączeń elektrycznych, które mogłyby korodować lub ulegać uszkodzeniu. Kurz i wilgoć, które mogłyby zniszczyć czujniki elektroniczne, mają minimalny wpływ na prosty układ rolek i krzywek.
Platformy podnośne i podnośniki nożycowe zawierają zawory WMR w systemach bezpieczeństwa. Położenie rolek może wskazywać, czy pręty zabezpieczające są na swoim miejscu lub czy platforma osiągnęła określoną wysokość. Ta fizyczna weryfikacja zapewnia redundancję obwodów bezpieczeństwa i jest zgodna z przepisami wymagającymi blokad mechanicznych.
Konserwacja i rozwiązywanie problemów
Zewnętrzny wyciek wokół powierzchni montażowej zwykle wskazuje na uszkodzone pierścienie typu O-ring lub niewłaściwie dokręcony zawór. Kontrola i wymiana uszczelki montażowej rozwiązuje większość problemów z wyciekami zewnętrznymi. Sprawdzenie, czy powierzchnia montażowa pozostaje płaska i nieuszkodzona, zapobiega ponownemu wystąpieniu.
Wewnętrzny wyciek objawia się powolnym dryfem siłowników, podczas gdy zawór powinien utrzymać je w odpowiednim położeniu. Często wynika to z zanieczyszczonego płynu zużywającego się na szpulę i otwór. Sprawdzenie czystości płynu i wymiana filtrów usuwa pierwotną przyczynę. W ciężkich przypadkach zawór może wymagać wymiany, jeśli zużycie przekracza dopuszczalne granice.
Lepka lub powolna praca ma miejsce, gdy szpula nie porusza się swobodnie w otworze. Zanieczyszczenie ponownie znajduje się na szczycie listy przyczyn, ale praca poza określonymi zakresami temperatur lub lepkości również stwarza problemy. Zapewnienie, że olej hydrauliczny pozostaje w granicach specyfikacji, zapobiega większości problemów operacyjnych związanych z rozdzielaczem WMR.
Porównanie z innymi typami zaworów
Seria WMM do uruchamiania wykorzystuje dźwignię ręczną zamiast rolki. Operatorzy ręcznie przesuwają dźwignię, aby zmienić położenie zaworu, co sprawdza się dobrze w przypadku elementów sterujących obsługiwanych bezpośrednio przez człowieka. Seria WMD zastępuje dźwignię pokrętłem, oferując bardziej kompaktową opcję sterowania ręcznego.
Zawory elektromagnetyczne sterowane elektrycznie zapewniają zdalne sterowanie, ale wymagają zasilania elektrycznego i sygnałów sterujących. Zawory te przełączają się szybciej niż typy mechaniczne, ale wprowadzają potencjalne punkty awarii poprzez okablowanie, solenoidy i sterowniki elektroniczne. Zawór sterujący kierunkowy WMR eliminuje te problemy w zastosowaniach, w których sensowne jest uruchamianie mechaniczne.
Zawory sterowane pilotem wykorzystują ciśnienie hydrauliczne do przesuwania większych suwaków, umożliwiając kontrolę wyższych przepływów przy mniejszych siłach uruchamiających. Zawory te kosztują więcej i zwiększają złożoność w porównaniu z konstrukcjami WMR o działaniu bezpośrednim. W zastosowaniach mieszczących się w zakresie przepływu i ciśnienia WMR prostsza konstrukcja często okazuje się bardziej niezawodna i ekonomiczna.
Rozważania dotyczące zarządzania ciśnieniem
Chociaż porty P, A i B bezpiecznie wytrzymują ciśnienie 315 barów, ograniczenie portu T wymaga uwagi przy projektowaniu systemu. Wszelkie ograniczenia w przewodzie zbiornika lub użycie zbiornika pod ciśnieniem podnosi ciśnienie w porcie T. Przeciwciśnienie z innych zaworów korzystających z tej samej linii zbiornika również wpływa na ten port.
Zainstalowanie oddzielnej linii zbiornika dla zaworów ze znacznym przepływem powrotnym pomaga zarządzać ciśnieniem w porcie T. Niektórzy projektanci stosują dedykowany niskociśnieniowy kolektor powrotny, który łączy się bezpośrednio ze zbiornikiem przy minimalnych ograniczeniach. W przypadku systemów, w których nie da się uniknąć wyższego ciśnienia w porcie T, określenie wysokociśnieniowych wariantów rozdzielacza WMR zapobiega przedwczesnemu uszkodzeniu uszczelnienia.
Zawory zwrotne lub zwężki w niektórych lokalizacjach obwodu mogą nieoczekiwanie wytworzyć ciśnienie w porcie T. Dokładna analiza obwodów podczas projektowania umożliwia identyfikację takich sytuacji. Manometry na porcie T podczas uruchamiania sprawdzają, czy rzeczywiste warunki odpowiadają specyfikacjom.
Integracja kontroli przepływu
Zawór kierunkowy WMR przełącza kierunek przepływu, ale nie reguluje bezpośrednio natężenia przepływu. Większość zastosowań wymaga dodatkowej kontroli przepływu w celu regulacji prędkości siłownika. Zawory iglicowe lub regulatory przepływu z kompensacją ciśnienia instaluje się w obwodzie lub bezpośrednio w otworach zaworów.
Niektóre modele WMR akceptują gwintowane ograniczniki wkładów, które instaluje się bezpośrednio w porcie P. Te korki o rozmiarach B08, B10 lub B12 zapewniają proste ograniczenie przepływu i tłumienie skoków ciśnienia. Zintegrowana konstrukcja oszczędza miejsce i zmniejsza liczbę oddzielnych elementów w rozdzielaczu hydraulicznym.
Sterowanie przepływem na wejściu licznika ogranicza przepływ płynu do siłownika, natomiast sterowanie na wyjściu licznika ogranicza przepływ powrotny. Wybór zależy od charakterystyki obciążenia i pożądanej jakości sterowania. Kierunkowy zawór sterujący WMR umożliwia zastosowanie obu podejść poprzez odpowiednią konstrukcję obwodu wokół zaworu.
Rozważania rynkowe na rok 2025
Wyzwania związane z łańcuchem dostaw w dalszym ciągu wpływają na dostępność komponentów hydraulicznych. Czasy realizacji specjalistycznych konfiguracji WMR mogą wydłużyć się o kilka miesięcy, a niektórzy producenci podają daty dostaw na wrzesień 2025 r. Planowanie z wyprzedzeniem i utrzymywanie strategicznych zapasów pomaga uniknąć opóźnień w produkcji.
Ceny standardowych konfiguracji NG6 u głównych producentów zaczynają się od około 800 dolarów amerykańskich. Rynek wtórny oferuje alternatywy, a używane zawory są czasami dostępne w cenie od 150 do 200 dolarów. Jednak zakup używanych zaworów wymaga dokładnej kontroli w celu sprawdzenia stanu wewnętrznego i uniknięcia przedwczesnej awarii.
Strategie wielu źródeł zaopatrzenia obejmujące zarówno marki premium, takie jak Bosch Rexroth, jak i kompatybilne alternatywy od producentów takich jak Hengli, zapewniają elastyczność dostaw. Standaryzacja ISO 4401 oznacza, że zmiana marki jest nadal możliwa, jeśli specyfikacje są zgodne. Prowadzenie list zatwierdzonych dostawców dla wielu dostawców zmniejsza ryzyko w obecnym otoczeniu rynkowym.
Rola we współczesnej automatyce
W miarę jak fabryki dodają więcej czujników, sterowników i połączeń sieciowych, prosty mechaniczny zawór sterujący WMR oferuje strategiczne korzyści. Nie można go zhakować, nie wymaga aktualizacji oprogramowania i zawodzi w przewidywalny sposób. Ta niezawodność staje się cenna w przypadku funkcji krytycznych dla bezpieczeństwa, które wymagają mechanicznego wspomagania.
Przepisy europejskie, takie jak ustawa o odporności cybernetycznej, skupiają się na bezpieczeństwie produktów cyfrowych. Czysto mechaniczne komponenty, takie jak zawór WMR, nie spełniają tych wymagań, co ułatwia producentom maszyn zapewnienie zgodności. Zawór zapewnia bezpieczną warstwę fundamentową, która nie wprowadza do systemu luk w cyberbezpieczeństwie.
Kwestie związane z efektywnością energetyczną zwiększają zainteresowanie optymalizacją systemów hydraulicznych. Chociaż sam rozdzielacz WMR nie oszczędza energii, jego niezawodność i niski poziom przecieków wewnętrznych przyczyniają się do ogólnej wydajności systemu. Zawory o odpowiednich wymiarach i odpowiednich wartościach przepływu minimalizują spadki ciśnienia i straty ciepła.
Wybór właściwej konfiguracji
Wybór rozdzielacza sterującego WMR rozpoczyna się od zrozumienia wymagań aplikacji. Maksymalne natężenie przepływu i ciśnienie określają, czy odpowiedni jest dobór NG6 czy NG10. Typ siłownika i pożądane zachowanie w położeniu neutralnym decydują o wymaganej konfiguracji symbolu.
Położenie rolek wpływa na sposób integracji zaworu z układem mechanicznym. Rolki typu R są montowane po jednej stronie, a rolki typu U po drugiej, co pozwala na elastyczność w rozmieszczaniu krzywek. Na wybór wpływa wymagana siła uruchamiająca i dostępna geometria krzywki.
Wybór materiału uszczelnienia zależy od rodzaju płynu i ekstremalnych temperatur. Standardowe uszczelnienia NBR współpracują z olejem hydraulicznym na bazie ropy naftowej w typowych przemysłowych zakresach temperatur. Zastosowania wysokotemperaturowe lub płyny syntetyczne mogą wymagać uszczelek FKM, które tolerują różne warunki. Sprawdzenie zgodności chemicznej zapobiega pęcznieniu lub pogorszeniu się uszczelnienia.
Dokumentacja i zasoby wsparcia
Producenci udostępniają na swoich stronach internetowych szczegółową dokumentację techniczną rozdzielacza WMR. Arkusze danych zawierają dokładne dane techniczne, wymiary i kody zamówieniowe. Instrukcje montażu szczegółowo opisują procedury montażu i wartości momentu obrotowego.
Modele CAD w różnych formatach pomagają w projektowaniu maszyn i rozmieszczeniu kolektorów. Te reprezentacje 3D pokazują dokładne powłoki zaworów i lokalizacje portów, umożliwiając sprawdzenie interferencji przed fizycznym prototypowaniem. Większość producentów oferuje modele w formatach STEP lub IGES, które można zaimportować do powszechnie stosowanego oprogramowania do projektowania.
Wsparcie inżynierii aplikacji pomaga rozwiązywać złożone problemy związane z projektowaniem obwodów. Producenci utrzymują zespoły techniczne, które mogą zalecić określone konfiguracje dla nietypowych zastosowań lub rozwiązać problemy w istniejących systemach. Korzystanie z tych zasobów na etapie projektowania pozwala uniknąć kosztownych błędów i przeprojektowań.
Uwagi końcowe
Zawór sterujący kierunkowy WMR służy do zastosowań, w których mechaniczna kontrola położenia i niezawodne przełączanie mają większe znaczenie niż zaawansowana elektronika. Jego sprawdzona konstrukcja radzi sobie z wymagającymi warunkami w górnictwie, obróbce metali i transporcie materiałów bez słabych punktów elektronicznego sterowania. Zrozumienie jego możliwości i ograniczeń pozwala inżynierom na jego efektywne zastosowanie.
Właściwe zarządzanie płynami znacznie wydłuża żywotność zaworu. Utrzymywanie standardów czystości, działanie w określonych zakresach temperatur i lepkości oraz zarządzanie ciśnieniem w porcie T zapobiega większości trybów awarii. Te proste środki ostrożności sprawiają, że rozdzielacz WMR jest trwałym elementem, który może służyć przez dziesięciolecia.
W świecie dążącym do cyfrowej transformacji zawór WMR udowadnia, że rozwiązania mechaniczne nadal odgrywają ważną rolę. Jego niezdolność do zhakowania lub zdalnej manipulacji zapewnia nieodłączne bezpieczeństwo. Fizyczne połączenie między pozycją maszyny a działaniem hydraulicznym tworzy przewidywalne zachowanie, na którym mogą polegać systemy bezpieczeństwa. Z tych powodów rozdzielacz kierunkowy WMR pozostaje istotny w nowoczesnej hydraulice przemysłowej.
