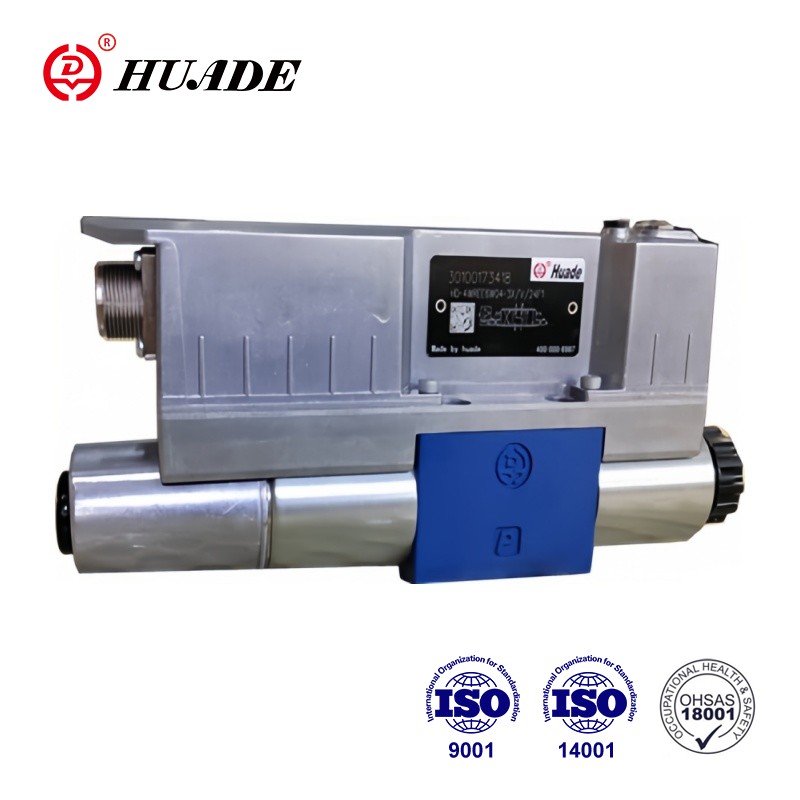

Zawór typu 4WREE6-3X jest bezpośrednio sterowanym proporcjonalnym zaworem kierunkowym z elektrycznym sprzężeniem zwrotnym położenia i zintegrowaną elektroniką (OBE). Zawory proporcjonalne typu 4WREE6-3X przeszły certyfikację CE. Maksymalne ciśnienie robocze wynosi do 350 bar. Jest to jeden z wiodących produktów Huade Hydraulic. Ten zawór 4WREE6-3X ma stabilną wydajność i stosunkowo niską cenę.
| Ogólny | ||
| Waga | ▶ Zawór z dwoma elektromagnesami (kg) | 2.6 |
| ▶ Zawór z jedną cewką (kg) | 2.1 | |
| Pozycja montażowa | dowolne, najlepiej poziome | |
| Zakres temperatury otoczenia (℃) | -20… +60 | |
| Zakres temperatur przechowywania z ochroną UV (℃) | +5… +40 | |
| Temperatura transportu (℃) | –30… +80 | |
| Maksymalny czas przechowywania (lata) | 1 | |
| Jego badania są zgodne z normą DIN EN 60068-2-6 | 10...2000 Hz / maksymalnie 10 g / 10 cykli / 3 osie | |
| Test hałasu zgodnie z normą DIN EN 60068-2-64 | 20...2000 Hz / 10 g RMS / 30 g szczytowo / 30 min. / 3 osie | |
| Wstrząsy transportowe zgodnie z normą DIN EN 60068-2-27 | 15 g / 11 ms / 3 wstrząsy / 3 osie | |
| Wstrząs zgodnie z normą DIN EN 60068-2-27 | 15 g / 11 ms / 1000 wstrząsów / 3 osie | |
| Maksymalna wilgotność względna (bez kondensacji) % | 95 | |
| Maksymalna temperatura powierzchni elektromagnesu (℃) | 150 (operacja indywidualna) | |
| Wartość MTTFd zgodnie z EN ISO 13849 (lata) | 150 | |
| Konformizm | ▶ CE zgodnie z dyrektywą EMC 2014/30/UE, testowane zgodnie z EN 61000-6-2 i EN 61000-6-3 ▶ Dyrektywa RoHS 2015/65/UE ▶ Rozporządzenie REACH (WE) nr. 1907/2006 | |
| Zgodność środowiskowa | ▶ Klimat | Audyt środowiskowy zgodnie z EN 60068-2 |
| hydrauliczny | ||
| Maksymalne ciśnienie robocze | ▶ Port A, B, P bar | 350 |
| ▶ Listwa portu T | 210 | |
| Maksymalny przepływ (zalecany) (L/min) | 80 | |
| Przepływ znamionowy (∆p = 10 bar) (L/min) | 4; 8; 16; 32 | |
| Płyn hydrauliczny | patrz tabela na stronie 15 | |
| Zakres temperatury płynu hydraulicznego (℃) | ▶ dopuszczalne | –20… +70 |
| ▶ zalecane | –40… +50 | |
| Zakres lepkości (mm2/s) | ▶ dopuszczalne ℃ | 20… 380 |
| ▶ zalecane | 30… 46 | |
| Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego, klasa czystości wg ISO 4406 (c) | zajęcia 20.18.15 | |
| Płyn hydrauliczny | Klasyfikacja | Odpowiednie materiały uszczelniające | Standardy | |
| Oleje mineralne | HL, HLP, HLPD, HVLP, HVLPD | NBR, FKM | DIN51524 | |
| Biodegradowalny | ▶ Nierozpuszczalny w wodzie | HETG | FKM | ISO15380 |
| PIOSENKA | FKM | |||
| ▶ Rozpuszczalny w wodzie | HEPG | FKM | ISO15380 | |
| Odporny na ogień | ▶ Bezwodny | HFDU (baza glikolowa) | FKM | ISO12922 |
| HFDU (zasada estrowa) | FKM | |||
| HFDR | FKM | |||
| ▶ Zawierające wodę | HFC (Fuchs: Hydrotherm 46M, Renosafe 500; Petrofer: Ultra Safe 620; Houghton: Safe 620; Union: Carbide HP5046) | NBR | ISO12922 | |
Cechy:
▶Wersja 4/2 lub 4/3-drożna
▶Do montażu płytowego
▶Schemat przenoszenia zgodnie z normą ISO 4401-03-02-0-05
▶Kontrola kierunku i wielkości przepływu
▶Obsługa za pomocą elektromagnesów proporcjonalnych z gwintem centralnym
▶Sprężynowy suwak sterujący
▶Zintegrowana elektronika sterująca (OBE) z wejściem napięciowym lub prądowym („A1” i/lub „F1”)
Organizować coś
Zawór zasadniczo składa się z:
▷Obudowa (1) z powierzchnią przyłączeniową
▷ Suwak sterujący (2) ze sprężynami dociskowymi (3 i 4) i płytką sprężyny (5 i 6)
▷ Elektromagnesy (7 i 8) z gwintem centralnym
▷Przetwornik położenia (9)
▷Zintegrowana elektronika (13)
▷Elektryczna regulacja punktu zerowego (12) dostępna poprzez gumową zatyczkę
Funkcjonować:
▷Przy odłączonych elektromagnesach (7 i 8), centralne położenie suwaka sterującego (2) za pomocą sprężyn dociskowych (3 i 4) pomiędzy płytkami sprężyn (5 i 6).
▷Bezpośrednia obsługa suwaka sterującego (2) poprzez sterowanie elektromagnesem proporcjonalnym, np. elektromagnes „b” (8)
-Przesunięcie suwaka sterującego (2) w lewo proporcjonalnie do wejściowego sygnału elektrycznego
-To otwiera połączenie od P do A i B do T poprzez przekroje kryzowe z progresywną charakterystyką przepływu
W stanie beznapięciowym suwak sterujący (2) jest utrzymywany w mechanicznej pozycji środkowej za pomocą sprężyn powrotnych elektromagnesów. W przypadku suwaka sterującego z symbolem „V” to położenie nie odpowiada hydraulicznemu położeniu centralnemu! Gdy pętla sterująca zaworu elektrycznego jest zamknięta, suwak sterujący znajduje się w hydraulicznym położeniu środkowym.
Zawór z 2 pozycjami suwaka (wersja „4WREE...A…”)
Funkcja tej wersji zaworu zasadniczo odpowiada zaworowi z trzema pozycjami suwaka. Zawory z 2 pozycjami suwaka są jednak wyposażone tylko w elektromagnes „a” (7). Zamiast drugiego elektromagnesu proporcjonalnego znajduje się śruba zamykająca (10).
Element kompensujący ciśnienie w OBE „-967”.
Aby zapobiec tworzeniu się kondensatu w obudowie zintegrowanej elektroniki (OBE), można zastosować membranę zabezpieczającą elektronikę (11).
Zalecany do stosowania poza branżowymi warunkami o dużej wilgotności powietrza i znacznych cyklicznych zmianach temperatury (np. na zewnątrz).
Symbol proporcjonalnego zaworu kierunkowego 4WREE-3X
