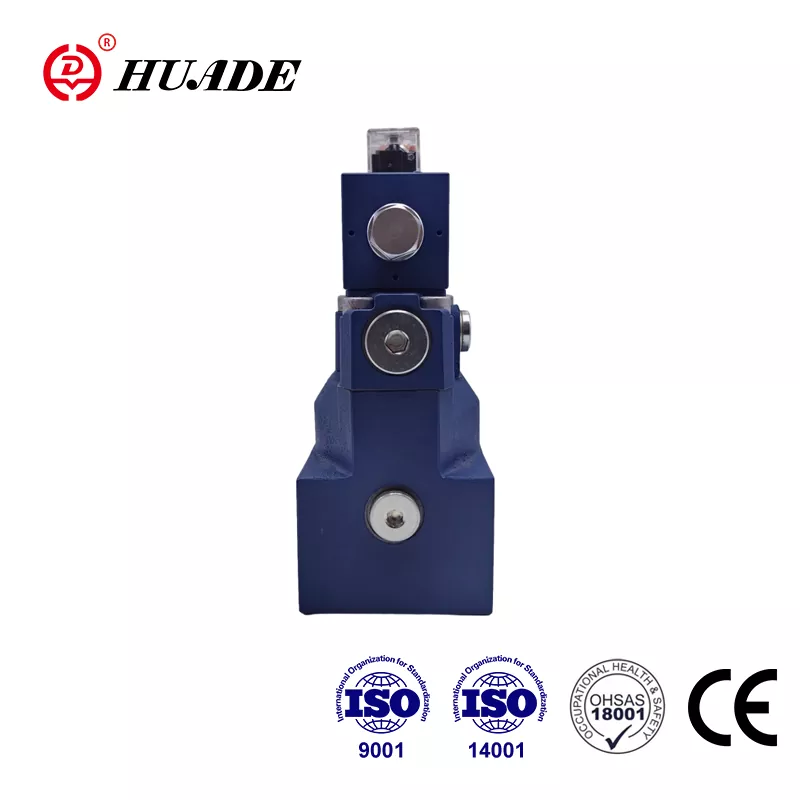

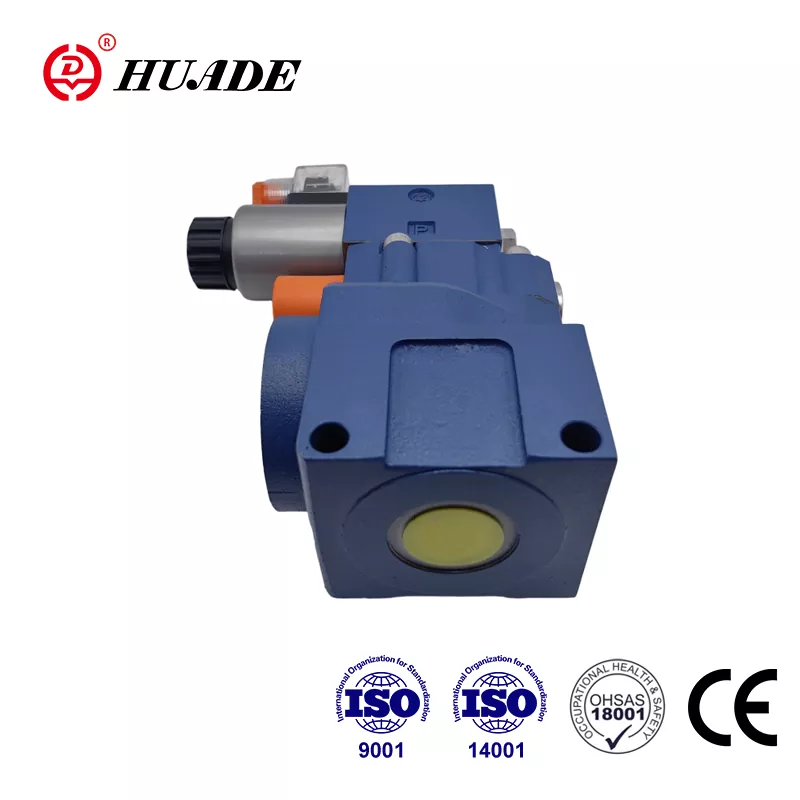

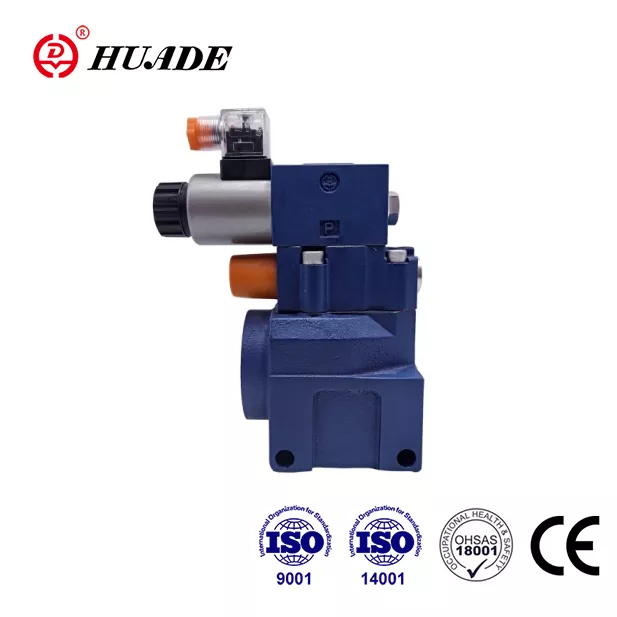

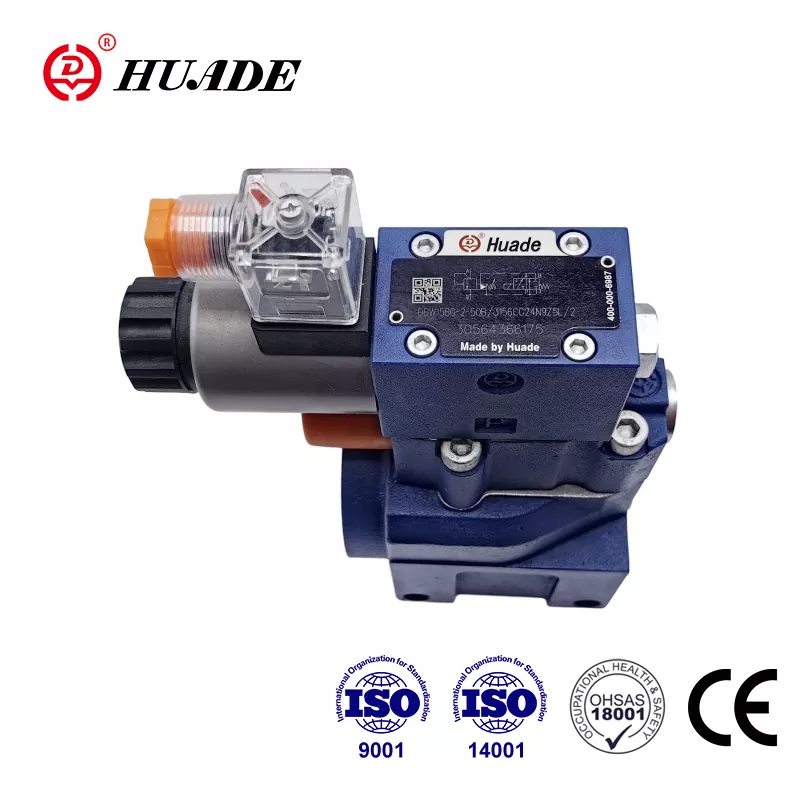

Zawór nadmiarowy ciśnienia DBW 20

Huade Hydraulic często oferuje zawory hydrauliczne o jakości podobnej do marek pierwszej linii, ale po bardziej przystępnych cenach. Zawór nadmiarowy ciśnienia DBW 20 może dorównać firmie Rexroth pod względem wydajności i parametrów. Powodem jest to, że Huade Hydraulic wprowadziło najnowocześniejszą technologię firmy Rexroth dzięki dwóm długoterminowym współpracom z Rexroth. Jako producent o znacznej sile w dziedzinie hydraulicznych przekładni i sterowania, Huade Hydraulic przykłada większą wagę do praktyczności swoich zaworów ciśnieniowych i cieszy się uznaniem rynku. Wszystkie oddziały przedsiębiorstwa przeszły testy ISO9001, ISO14001 i OH SAS18001. Huade® to znana w Chinach marka krajowa ze względu na niezawodną jakość i stabilne działanie swoich produktów.

Parametr produktu ciśnieniowego zaworu nadmiarowego DBW 20

Cecha produktu i zastosowanie ciśnieniowego zaworu nadmiarowego DBW 20

Cechy:

▶ Montaż płytowy

▶ Schemat połączeń zgodny z DIN 24 340, forma E, ISO 6264 i CETOP - RP 121H

▶ Przyłącze rurowe

▶ Włóż połączenie

▶ Trzy elementy regulacyjne:

. Pokrętło obrotowe

. Klątwa. śruba z łbem ochronnym z kołpakiem ochronnym

. Zamykane pokrętło ze skalą

▶ Rozładunek sterowany elektromagnetycznie poprzez wbudowany kierunkowy zawór suwakowy

Aplikacja:

Główną funkcją zaworów bezpieczeństwa DBW 20 jest ograniczanie i uruchamianie elektromagnetyczne odciążania ciśnienia sterującego.

Sekcja i symbole ciśnieniowego zaworu nadmiarowego DBW 20

Ogólny

Zawory nadmiarowe sterowane pilotem DBW składają się głównie z zaworu głównego (1) z zespołem suwaka głównego (3) i zaworu sterowanego pilotem (2) z elementem regulującym ciśnienie.

Zawór ograniczający ciśnienie typu DB

Ciśnienie panujące w porcie A działa na szpulę główną (3). Jednocześnie ciśnienie jest podawane poprzez przewody sterujące (6) i (7), które wyposażone są w kryzy (4) i (5), po obciążonej sprężyną stronie szpuli głównej (3) oraz na kulce (8) ) w zaworze sterującym pilotem (2). Jeśli ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (9), kula (8) otwiera się na sprężynę (9).

Sygnał do tego dochodzi wewnętrznie poprzez przewody sterujące (10) i (6) z przyłącza A. Płyn pod ciśnieniem po obciążonej sprężyną stronie suwaka głównego (3) przepływa teraz przez przewód sterujący (7), otwór kryzy (11) ) i kulkę (8) do komory sprężyny (12). Dzięki otworom (4) i (5) na suwaku głównym (3) następuje spadek ciśnienia, a połączenie przyłącza A z przyłączem B zostaje otwarte. Teraz ciecz pod ciśnieniem przepływa z portu A do portu B, utrzymując ustawione ciśnienie robocze.

Zawór ograniczający ciśnienie można odciążyć lub przełączyć na inne ciśnienie (drugi stopień ciśnienia) poprzez przyłącze „X” (15).

Zawór ograniczający ciśnienie typu DBW

Funkcja tego zaworu jest zasadniczo taka sama jak zaworu typu DB

Natomiast rozładunek na szpuli głównej(3) odbywa się poprzez uruchomienie wbudowanego zaworu kierunkowego(16).

konstrukcja DBW...50B

Symbol DBW...50B

Ogłoszenie

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.

3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.

4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.

5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.

6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
