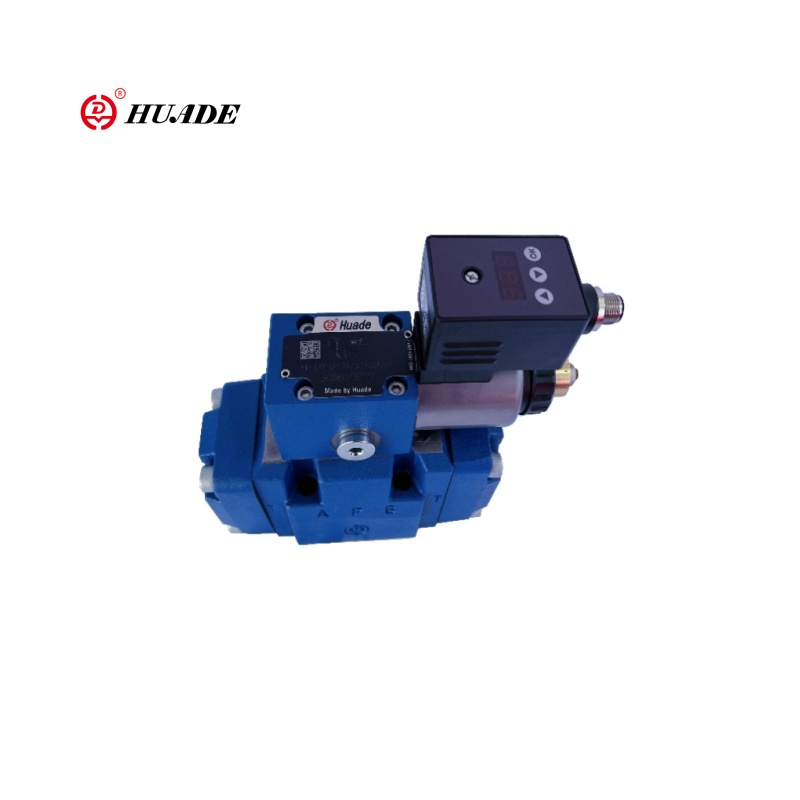

Proporcjonalny zawór zmniejszający ciśnienie 3DREM-7X

3DREM-7X jest trójstronnym pilotem proporcjonalnym zaworem zmniejszającym ciśnienie. W porównaniu z serią 3DRE/3DREE. Proporcjonalny zawór zmniejszający ciśnienie 3DREM-7X ma lepiej zintegrowane czujniki lub interfejsy komunikacyjne. Podstawową funkcją zaworu 3DREM-7X jest kontrolowanie ciśnienia wylotowego w sposób proporcjonalny elektryczny. Może osiągnąć regulację ciśnienia + rozładowywanie przez trójstronną strukturę (p → a, a → t). Proporcjonalny zawór zmniejszający ciśnienie 3DREM-7X jest odpowiedni do wysokiej i wysokiej dynamicznych systemów sterowania hydraulicznego.

Parametr produktu proporcjonalnego zaworu zmniejszającego ciśnienie 3DREM-7X

Parametr produktu proporcjonalnego zaworu zmniejszającego ciśnienie 3DREM-7X

Cechy:

▶ Wersja 3-drogowa

▶ Działanie za pomocą proporcjonalnego elektromagnesu z cewką obrotową

▶ Dla montażu na płycie

▶ Wzór przeniesienia zgodnie z ISO 4401

▶ Maksymalne ograniczenie ciśnienia, opcjonalnie

▶ Zawór i elektronika kontrolna z jednego źródła

▶ Zintegrowana elektronika (OBE) (typ HD-3DRE (M) E):

- Niewielka tolerancja produkcyjna krzywej charakterystycznej wartości wartościowej

▶ Elektronika kontroli zewnętrznej (typ HD-3DRE (M)

▶ Krzywa charakterystyczna wartości liniowej wartości polecenia

Aplikacja:

Proporcjonalny zawór zmniejszający ciśnienie 3DREM-7X jest odpowiedni dla wysoko-dynamicznych, inteligentnych systemów hydraulicznych, szczególnie na następujące okazje: okazje wymagające elektrycznego regulacji proporcjonalnej + szybkie rozładunek, automatyczne linie produkcyjne zintegrowane z kontrolerami PLC/PID i mogą nadal osiągnąć niezawodną kontrolę w trudnych środowiskach (drgania, wysoką temperaturę).

Funkcja i sekcja proporcjonalnego zaworu zmniejszającego 3DREM-7X

Funkcja, sekcja

Zastawowe typy 3DRE (M) i 3DRE (M) E są elektrycznie pilotowane zawory redukujące ciśnienie 3-drogowe z ograniczeniem ciśnienia siłownika.

Są one używane do redukcji (P do A) i ograniczenia (A do T) ciśnienia systemowego.

Organizować coś

Zawory składają się z dwóch głównych zespołów:

▶ Pilot Kontrola (1) z proporcjonalnym elektromagnesem (2), opcjonalnie z maksymalnym ograniczeniem ciśnienia (15)

▶ Zawór główny (3) z główną szpulą kontrolną (4)

Funkcjonować

▶ Zależne od wartości polecenia Ustawienie ciśnienia, które należy zmniejszyć w porcie A za pomocą zaworu sterującego pilotem (1).

▶ Z wkładem dociskowanym portem P, sprężyny (5) i (6) trzymają główną szpulę sterującą (4) w pozycji centralnej.

W ten sposób zapobiega się skoku start-upu w siłowniku.

▶ Pilot Fluid przepływa z otworu (7) przez kontroler przepływu (8), przez komorę sterującą (11) do szczeliny przepustnicy (9), przez linię (10) do portu Y. To połączenie ma być prowadzone do zbiornika pod ciśnieniem zerowym.

Redukcja ciśnienia

▶ Zakładanie ciśnienia pilotażowego w komorze sterującej (11) w funkcji wartości poleceń.

▶ Zgromadzenie ciśnienia w komorze sprężynowej (13) za pomocą dyszy (12) i ruchu głównej szpuli kontrolnej (4) po prawej stronie.

Płyn hydrauliczny przepływa z P do A.

▶ Ciśnienie siłownika w porcie A jest dostępne w komorze sprężynowej (14).

▶ Wzrost ciśnienia w porcie A do ustawionego ciśnienia zaworu sterującego pilotem (1) prowadzi do ruchu głównej szpuli (4) po lewej stronie. Ciśnienie w porcie A jest prawie identyczne z ustawionym ciśnieniem na zaworze kontrolnym pilotażowym (1).

Ograniczenie ciśnienia

▶ Jeśli ciśnienie w porcie A przekracza ustawione ciśnienie zaworu sterującego pilotem (1), główna szpula sterowania (4) jest przenoszona dalej w lewo.

▶ To otwiera połączenie z A do T i ogranicza ciśnienie w oczekiwaniu w porcie A do wartości polecenia ustawionego.

Typ HD-3DREE i HD-3DREME (ze zintegrowaną elektroniką (OBE))

W odniesieniu do funkcji i konfiguracji zawory te odpowiadają typom HD-3DRE i HD-3DREM.

Napięcie wartości zasilania i polecenia są stosowane do złącza (18).

W fabryce krzywa charakterystyczna wartości polecenia jest dostosowywana przy niewielkiej tolerancji produkcyjnej. Aby uzyskać więcej informacji, patrz strona 9.
