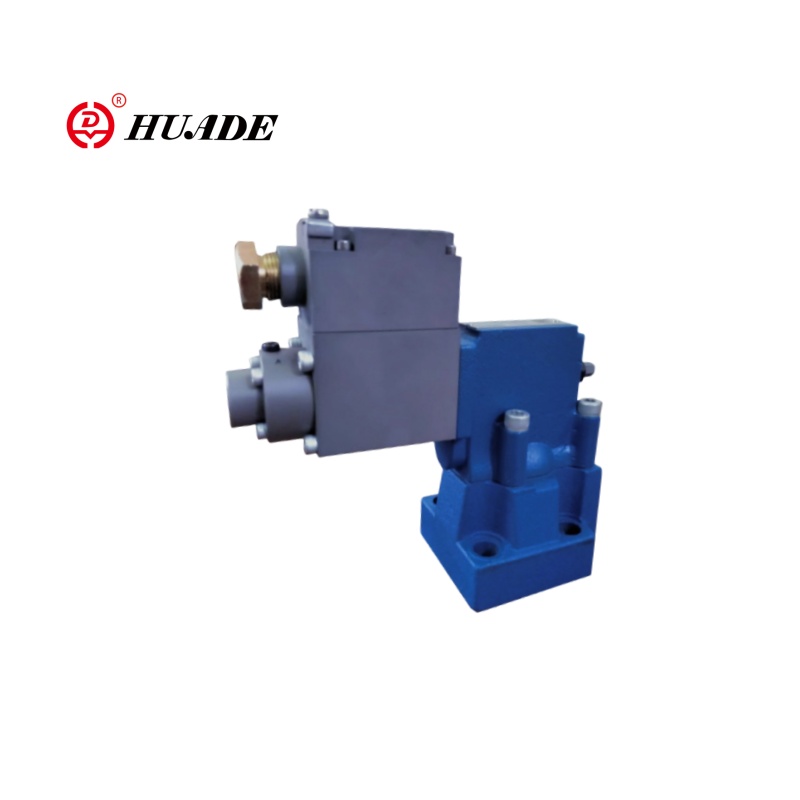

Odporna na eksplozję zawór odciążenia ciśnienia dbem

W porównaniu z zastawką odporną na eksplozję DBE, seria zaworów DBEM jest bardziej odpowiednia do scenariuszy o wysokiej reakcji dynamicznej i inteligentnych wymaganiach. Zakres ciśnienia roboczego 50 ~ 315 barów, szybkość przepływu do 600 l/min (model DBEM 32). Napięcie robocze to DC 24 V. Odporny na eksplozję zawór pomocy ciśnieniowej DBEM przyjmuje zintegrowaną konstrukcję z opcjonalnym zintegrowanym wzmacniaczem cyfrowym (moduł OBE), uproszczonym okablowaniem i strukturą rdzenia zaworu wtyczki, więc nie ma potrzeby demontażu rurociągu w celu konserwacji.

Parametr produktu odpornego na eksplozję zaworu zwolnienia ciśnieniowego DBEM

Funkcje produktu i zastosowanie odpornej na eksplozję zaworu zwolnienia ciśnieniowego DBEM

Cechy:

-Montaż płytki:

- Wzór przenoszenia do DIN 24 340 Form E i ISO 6264

- do instalacji w kolektora

- 4 oceny ciśnienia

- Max. Ograniczenie ciśnienia, opcjonalne

- Typ wzmacniacza VT-2000 (należy zamówić osobno)

Aplikacja:

DBEM odpornych na eksplozję DBEM jest szeroko stosowany w przemyśle naftowym i gazowym, systemach odpornych na eksplozję chemiczną i farmaceutyczną, kopalniach węgla i urządzeniach podziemnych, statkach i inżynierii morskiej.

Przykład:

Odporna na eksplozję zawór PLC → DBEM (zintegrowany wzmacniacz OBE) → Wybuchowy czujnik ciśnienia odporny

                                      ↓

                       PROFIBUS-DP BUS

Funkcja i konfiguracja odpornej na eksplozję zaworu zwolnienia ciśnienia DBEM

DBEM odpornego na eksplozję DBEM jest pilotażowym zaworem odciążającym ciśnienie. Służy do ciągłego ustawiania ciśnienia w układach hydraulicznych za pomocą sygnału elektrycznego.

Zasadniczo zawory te składają się z zaworu pilotażowego (1) z proporcjonalnym elektromagnesem (2) i zaworem głównym (3) z główną wkładką szpuli (4).

Typ HD-DBE ... FB

Limit ciśnienia jest w stosunku do wartości prądu elektrycznego i ustawiona przez proporcjonalny elektromagnes (2). Ciśnienie systemowe jest stosowane do głównej szpuli (4). W tym samym czasie ciśnienie jest stosowane do obciążenia sprężynami głównej szpuli (4) i pilotażowego Poppet (6) przez otwór (5) na zaworze pilotowym (1). Jeśli siła hydrauliczna przekracza siłę elektromagnesu, otwiera się pilotażowy poppet (6). Pilotowy płyn może spływać z powrotem do zbiornika i spadku ciśnienia spowodowanego przez otwory wpływ na główną szpulę (4). Następnie główna szpula (4) otwiera kanał od pompy do zbiornika.

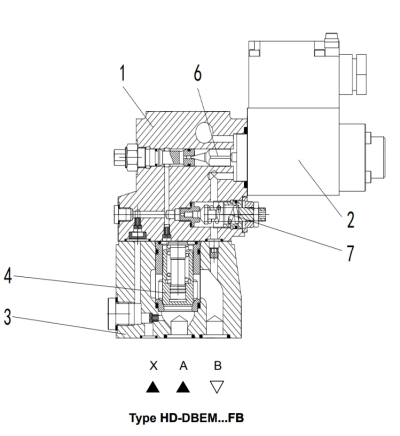

Typ HD-DBEM ... FB

Opcjonalnie zawór może być dostarczany z dodatkowym zaworem sterującym wiosennym (7) dla maksymalnego bezpieczeństwa ciśnienia (zbędne bezpieczeństwo ciśnienia).

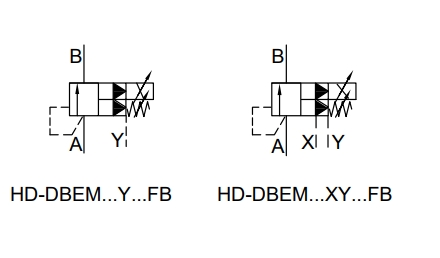

Symbol Odporna na eksplozję zawór odciążenia ciśnienia dbem
