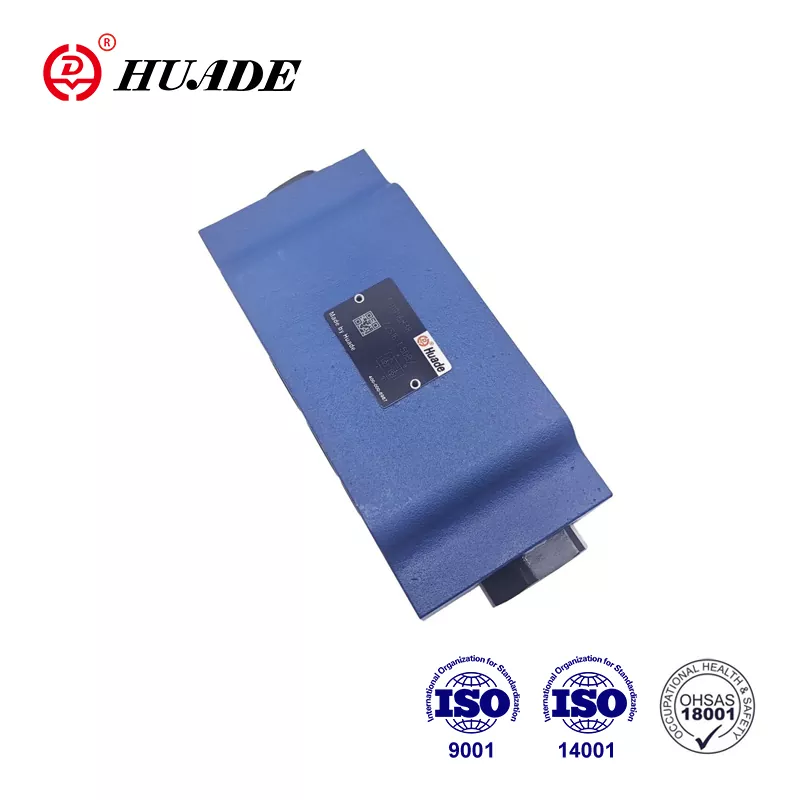

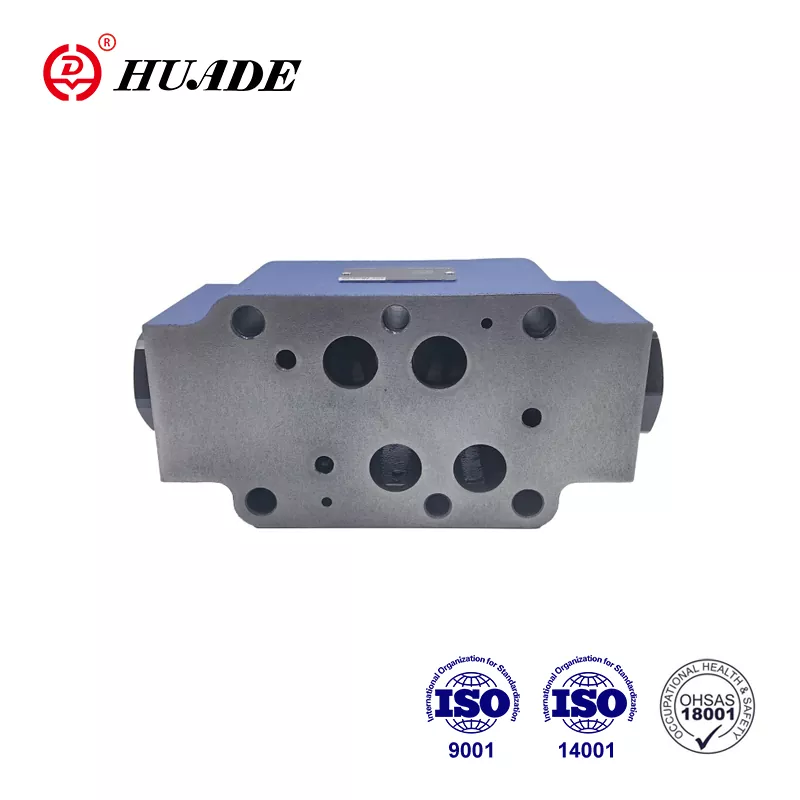

Założona w ramach strategicznego partnerstwa między rządami Chin i Niemiec w 1979 r. firma Huade dwukrotnie współpracowała z firmą Rexroth. Zawór zwrotny Huade® Z2S 16 może zastąpić zawór zwrotny Z2S 16 firmy Rexroth z tej samej serii. Cena jest bardziej rozsądna. Fabryka ma dobry system kontroli zapewniający stabilną wydajność. Każdy Z2S 16 przed opuszczeniem fabryki zostanie zapakowany w standardowe kartony i wodoodporne plastikowe opakowania. Huade przeszedł pomyślnie certyfikaty ISO9001, ISO14001 i OH SAS18001. Hydrauliczne zawory kierunkowe Huade® znajdują zastosowanie w przemyśle wojskowym ze względu na niezawodność działania. Jest to stara marka narodowa w Chinach.
|
Rozmiar |
6 |
10 |
16 |
22 |
|
Maks. przepływ (L/min) |
do 60 |
do 120 |
do 300 |
do 450 |
|
Maks. ciśnienie robocze (MPa) |
do 31,5 |
|||
|
Ciśnienie pękania (MPa) |
Zobacz krzywe charakterystyczne |
|||
|
Wskazówki |
Zobacz symbole |
|||
|
Stosunek powierzchni |
A1/A2=1:3 |
A1/A2=1:11,45 |
A1/A2=1:11,8 |
A1/A2=1:13,6 |
|
A3/A2=1:2,86 |
A3/A2=1:2,8 |
A3/A2=1:2,8 |
||
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|||
|
Waga (kg) |
ok. 0,8 |
ok. 3 |
ok.6.5 |
ok. 12 |
Cechy:
▶ Do stosowania w pionowych zespołach układających się w stosy
▶ Do szczelnego zamknięcia jednego lub dwóch otworów serwisowych
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO4401 i CETOP - RP 121H
Aplikacja:
Ten zawór zwrotny Z2S jest używany do montażu pionowego. W razie potrzeby może uszczelnić jeden lub dwa działające porty olejowe bez wycieków.
Zawór zwrotny sterowany pilotem typu Z2S 16 ma konstrukcję z płytą warstwową. Służy do szczelnego zamykania jednego lub dwóch otworów serwisowych, nawet na dłuższy okres czasu. Swobodny przepływ następuje od A1 do A2 lub B1 do B2. Przepływ w A1 B1 w przeciwnym kierunku jest zablokowany. Gdy płyn przepływa z A1 do A2, szpula jest pod ciśnieniem i przesuwana w prawo, otwierając w ten sposób kulowy zawór grzybkowy, który następnie otwiera grzybek. Aby zapewnić prawidłowe zamknięcie zaworu, przyłącza serwisowe A2 B2 rozdzielacza należy podłączyć do zbiornika w położeniu neutralnym.
Symbol Z2S
Typowy przykład obwodu Z2S
