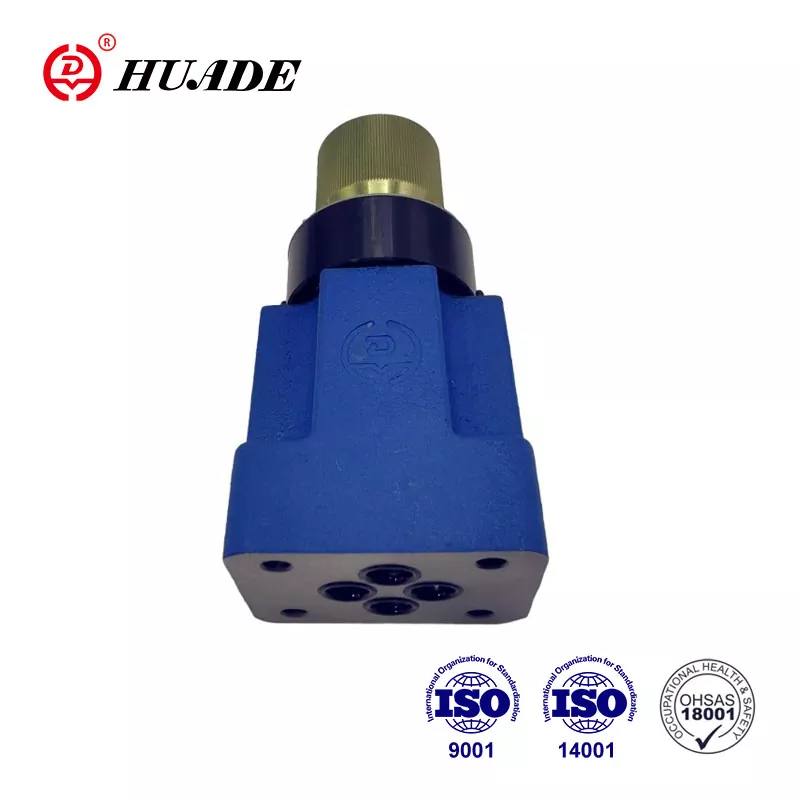

2 Way Hydrauliczny zawór sterujący przepływem: kompletny przewodnik

Dwukierunkowy zawór sterujący przepływu hydraulicznego jest kluczowym elementem w układach hydraulicznych, który kontroluje, jak szybki płyn przesuwa się przez obwód. Pomyśl o tym jak kran wodny - możesz go obrócić, aby kontrolować, ile wody wypływa. W systemach hydraulicznych zawory te kontrolują prędkość maszyn takich jak kopacze, maszyny do formowania wtrysku i sprzęt fabryczny.

Dlaczego kontrola przepływu ma znaczenie w układach hydraulicznych

W każdym układzie hydraulicznym niezbędne są trzy rzeczy:

• Ciśnienie- Określa, ile siły lub moc otrzymujesz
• Kierunek- Kontroluje, w jaki sposób się porusza
• Przepływ- kontroluje, jak szybko się porusza

Jak działa dwukierunkowy zawór sterujący przepływem hydraulicznym?

Podstawowe części zaworu

W każdy dwustronny zawór sterujący przepływu hydraulicznego ma te główne części:

• Korpus zaworu- zewnętrzna skorupa, która łączy się z twoimi liniami hydraulicznymi
• Otwarcie przepustnicy- Mała szczelina, przez którą płynie płyn
• Element sterowania- porusza się, aby luka była większa lub mniejsza
• Mechanizm regulacji- pozwala kontrolować zawór (ręczne pokrętło lub sygnał elektryczny)
• Wiosna- Pomaga zaworowi powrócić do pozycji początkowej

Nauka stojąca za kontrolą przepływu

Kiedy płyn hydrauliczny przepływa przez mały otwór, tworzy odporność. Ta zasada kontroli prędkości hydraulicznej sprawia, że ​​te zawory działają. Podstawowa formuła to:

To oznacza:

• Większe otwarcie = więcej przepływu = szybsza prędkość
• Mniejsze otwarcie = mniej przepływu = wolniejsza prędkość
• Wyższe ciśnienie = większy przepływ (jeśli otwór pozostaje taki sam)

W przypadku zastosowań zaworów cylindrów hydraulicznych związek ten bezpośrednio kontroluje, jak szybko się porusza tłok. W systemach sterowania silnikiem hydraulicznym określa prędkość obrotową.

Jakie są rodzaje dwustronnych zaworów sterujących przepływem hydraulicznego?

1. Proste zawory przepustnicy (niekompensatowane)

To najbardziej podstawowy typ. Pracują jak ręczny kran wodny:

Jak działają:Ręcznie dostosowujesz pokrętło, aby zmienić rozmiar otwarcia

Najlepsze dla:Proste aplikacje, w których dokładna prędkość nie jest krytyczna

2. Zastrzeżone ciśnienie zawory sterujące przepływem

Są znacznie mądrzejsze. Automatycznie dostosowują się, aby utrzymać stałą przepływu, nawet gdy ciśnienie się zmieniają.

Jak działają:Specjalny mechanizm wewnątrz utrzymuje różnicę ciśnienia w stałej stałej otwierającej przepustnicę

Najlepsze dla:Maszyny precyzyjne, zautomatyzowane linie produkcyjne

3. Zawory kompensowane ciśnieniem i temperaturą

Są to najbardziej zaawansowany typ. Dostosowują się zarówno do zmian ciśnienia, jak i temperatury.

Jak działają:Specjalne materiały w środku reagują na zmiany temperatury i automatycznie dostosowuj zawór

Najlepsze dla:Lotnisko, sprzęt do testowania, krytyczne zastosowania

Którą metodę sterowania należy wybrać dla swojego zaworu sterującego przepływem hydraulicznym?

Kontrola ręczna

Co to jest:Koła ręczne, gałki lub śruby, które obracasz ręcznie

Kiedy używać:Proste maszyny, które nie wymagają automatycznej kontroli

Przykłady:Podstawowy sprzęt do sklepu, prasy ręczne

Kontrola elektryczna

Zawory elektromagnesu (włączone/wyłączone)

• Funkcjonować:Prosta kontrola włączania/wyłączania jak przełącznik światła
• Dobry dla:Podstawowe operacje start/stop
• Ograniczenie:Nie można zapewnić płynnej kontroli prędkości

Zawory proporcjonalne

• Funkcjonować:Gładka kontrola oparta na sygnałach elektrycznych (0-10 V lub 4-20MA)
• Czas odpowiedzi:50-80 Hz (wystarczająco szybki do większości aplikacji)
• Dobry dla:Formowanie wtryskowe, ogólna automatyzacja

Zawory serwomechanizmu

• Funkcjonować:Ultra-precyzyjna kontrola z informacją zwrotną
• Czas odpowiedzi:150-200 Hz (bardzo szybki)
• Dobry dla:Aerospace, precyzyjna produkcja

Porównanie wydajności

Typ kontroli	Dokładność	Prędkość	Koszt	Najlepsze zastosowanie
Podręcznik	Niski	Powolny	Niski	Prosty sprzęt
Solenoid	Niski	Szybko	Niski	Kontrola włączania/wyłączania
Proporcjonalny	Średni-wysoki	Średni	Średni	Ogólna automatyzacja
Serwo	Bardzo wysoko	Bardzo szybko	Wysoki	Precyzyjne aplikacje

Instalacja i projektowanie systemu

Gdzie należy zainstalować zawór sterujący dwustronnym?

Możesz zainstalować zawory sterujące przepływem na trzy sposoby:

Kontrola wlotu (miernik)

• Kontroluje olej wchodzący do cylindra
• Dobry do dodatnich obciążeń (jak podnoszenie)
• Ryzyko: może powodować kawitację, jeśli nie jest właściwie zaprojektowana

Kontrola Otlet (miernik)

• Kontroluje olej wychodzący z cylindra
• Dobry do obciążeń ujemnych (jak obniżenie ciężkich obiektów)
• Zapewnia lepszą kontrolę, ale wyższe ciśnienie

Kontrola obejścia

• Wysyła dodatkowy olej z powrotem do zbiornika
• Mniej wydajne, ale prostsze
• Dobry do aplikacji wymagających zmiennej prędkości

Wskazówki dotyczące najlepszej wydajności

• Rozmiar poprawnie:Wybierz zawory, które działają na 20–80% ich maksymalnego otwarcia
• Utrzymuj olej w czystości:Użyj właściwej filtracji (standard ISO 4406)
• Rozważ temperaturę:Upewnij się, że zawory działają w swoim zakresie temperatur
• Plan konserwacji:Pozostaw miejsce na regulację zaworów i wymianę

Aplikacje w świecie rzeczywistym

Sprzęt produkcyjny

Maszyny do formowania wtrysku

• Użyj zaworów proporcjonalnych do precyzyjnej kontroli prędkości
• Wiele stadiów prędkości dla różnych części cyklu
• Oszczędza energię i poprawia jakość produktu

Narzędzia maszynowe

• Szybkie podejście, powolne paszę, szybkie cykle powrotu
• Zawory obsługiwane przez CAM do automatycznego przełączania prędkości
• Poprawia wykończenie powierzchni i żywotność narzędzi

Sprzęt mobilny

Koparki i ładowarki

• Udostępnianie przepływu między wieloma funkcjami
• Systemy wykrywania obciążenia dla wydajności
• Gładka kontrola operatora

Żuty i sprzęt do podnoszenia

• Zawory z obciążeniem zapobiegają niekontrolowanym obniżeniu
• Precyzyjna kontrola prędkości dla bezpieczeństwa
• Zdolność obniżenia awaryjnego

Lotnisko i obrona

• Lekkie zawory serwomechanizmu
• Wysoka niezawodność w ekstremalnych warunkach
• Precyzyjna kontrola powierzchni lotniczych

Wybór odpowiedniego zaworu: przewodnik krok po kroku

Najlepsi producenci i produkty

Wiodące marki

Bosch Rexroth

• Zawory serii 2FRM i 2FRE
• Standard branżowy dla precyzji
• Doskonałe wsparcie techniczne

Parker Hannifin

• Seria ColorFlow z kolorowymi pierścieniami regulacji
• Szeroki zakres rozmiarów i opcji
• Dobra dostępność na całym świecie

Hydrat Harbour

• Zawory serii DSJ i SF
• Modułowa konstrukcja dla łatwej integracji
• Możliwości wysokiego ciśnienia

Eaton

• Zawory nabojowe (seria SICV)
• Projekty oszczędzające przestrzeń
• Możliwości wielofunkcyjne

Danfoss

• PVG proporcjonalne grupy zaworów
• Zaprojektowany do sprzętu mobilnego
• Konfigurowalne rozwiązania

Czego szukać przy zakupie

• Specyfikacje techniczne odpowiadają Twoim potrzebom
• Dobra dokumentacja techniczna
• Lokalne usługi i wsparcie
• Rozsądne czasy realizacji
• Ceny konkurencyjne
• Udowodniona niezawodność w Twojej branży

Przyszłe trendy w technologii kontroli przepływu

Inteligentne zawory i integracja IoT

Nowoczesne zawory stają się mądrzejsze z:

• Wbudowane czujniki do monitorowania
• Możliwości komunikacji bezprzewodowej
• Alerty konserwacyjne predykcyjne
• Zdalne regulacja i monitorowanie

Zaawansowane materiały

Nowe materiały robią zawory:

• Bardziej odporny na zużycie
• Lepsze w ekstremalnych temperaturach
• Dłużej trwa
• Bardziej wydajne

Koncentracja na efektywność energetyczną

Nowe projekty koncentrują się na:

• Zmniejszenie odpadów energetycznych
• Lepsze zarządzanie ciepłem
• Ulepszone oceny wydajności
• Zgodność środowiskowa

Typowe problemy i rozwiązania

Problem	Rozwiązanie
Prędkość zmienia się wraz z obciążeniem	Uaktualnij do zaworu kompensowanego ciśnieniem
Słaby czas reakcji	Sprawdź powietrze w systemie, rozważ zawór serwo
Polowanie na zawory lub oscylacja	Dodaj tłumienie, sprawdź sztywność systemu
Nadmierne wytwarzanie ciepła	Sprawdź rozmiar zaworu, rozważ kontrolę obejścia
Niespójna wydajność	Popraw filtrację oleju, sprawdź noszone komponenty

Konserwacja i rozwiązywanie problemów

Regularne zadania konserwacyjne

• Sprawdź czystość oleju- Regularnie zmień filtry
• Monitoruj temperaturę roboczą- Zachowaj limity producenta
• Sprawdź pod kątem zewnętrznych wycieków- Adres natychmiast
• Czasy reakcji testowej- Porównaj z pomiarami wyjściowymi
• Kalibruj sygnały sterujące- Zapewnij dokładność w czasie

Znaki ostrzegawcze, na które należy obserwować

• Powolna odpowiedź
• Niespójne prędkości
• Niezwykłe dźwięki
• Zewnętrzny wyciek
• Nadmierne ciepło

Rozważania dotyczące kosztów

Koszty początkowe

• Proste zawory przepustnicy: 50–200 USD
• Zawory proporcjonalne: 300–1500 USD
• Zawory serwomechanizmu: 1000–5000 USD+

Koszty długoterminowe

• Oszczędzanie efektywności energetycznej
• Zmniejszona konserwacja
• Ulepszona jakość produktu
• Mniej przestoju

Czynniki ROI

• Ulepszenia prędkości produkcji
• Konsystencja jakości
• Oszczędności energii
• Redukcja konserwacji

Wniosek

Dwustny sposób zaworów sterowania przepływem hydraulicznego są niezbędne do kontrolowania prędkości w układach hydraulicznych. Kluczem jest wybór odpowiedniego typu dla Twojej aplikacji:

• Proste zawory przepustnicyW przypadku podstawowych, tanich aplikacji
• Zawory kompensowane ciśnieniemdla konsekwentnej wydajności
• Zawory serwomechanizmudla najwyższych potrzeb precyzyjnych

Pamiętaj, że zawór jest tylko jedną częścią twojego układu hydraulicznego. Sukces zależy od właściwego projektowania systemu, prawidłowego rozmiaru, dobrej konserwacji i wyboru wysokiej jakości komponentów od renomowanych producentów.

Koszt wyboru złego: co się stanie, gdy się mylisz

Wybór niewłaściwego zaworu kontroli przepływu może prowadzić do poważnych problemów i kosztownych konsekwencji:

Problemy z wydajnością:

• Niespójne prędkości- Twoje maszyny nie będą działać niezawodnie
• Produkty niskiej jakości- Niespójne procesy produkcyjne
• Bezpieczeństwo- nieprzewidywalne zachowanie maszyn może powodować wypadki

Wpływ finansowy:

• Odpady energetyczne- słabo dopasowane zawory mogą zwiększyć zużycie energii o 15-30%
• Przedwczesna awaria sprzętu- Niewłaściwe rozmiar zaworów powoduje nadmierne zużycie pomp, cylindrów i silników
• Opóźnienia produkcyjne- Niewiarygodna kontrola prędkości hydraulicznej prowadzi do przestojów i utraty terminów
• Koszty utrzymania- Niepoprawne zawory wymagają częstszej obsługi i wymiany

Problemy z systemem:

• Nagromadzenie ciepła- Nieefektywne zawory wytwarzają nadmiar ciepła, zmniejszając żywotność oleju
• Uszkodzenie pompy- Niewłaściwa kontrola przepływu może powodować kawitacja lub przegrzanie pompy
• Niedopasowanie zaworu cylindra hydraulicznego- Niewłaściwe uszkodzenia rozmiarów uszczelniają i powoduje wyciek wewnętrzny

Niezależnie od tego, czy budujesz nową maszynę, czy zaktualizujesz istniejącą, zrozumienie tych podstaw pomoże ci dokonać właściwego wyboru i uzyskać najlepszą wydajność z systemu hydraulicznego.

Dodatkowe zasoby

Aby uzyskać bardziej szczegółowe informacje techniczne, skonsultuj się:

• Strony internetowe producenta (Bosch Rexroth, Parker, Hawe)
• ISO 1219 Symbole hydrauliczne Standard
• Hydrauliczne podręczniki inżynierii
• Lokalni dystrybutorzy hydrauliczni do obsługi aplikacji

Ten przewodnik stanowi podstawę do zrozumienia dwustronnych zaworów kontroli przepływu hydraulicznego. W przypadku konkretnych zastosowań zawsze konsultuj się z inżynierami hydraulicznymi i postępuj zgodnie z zaleceniami producenta.
