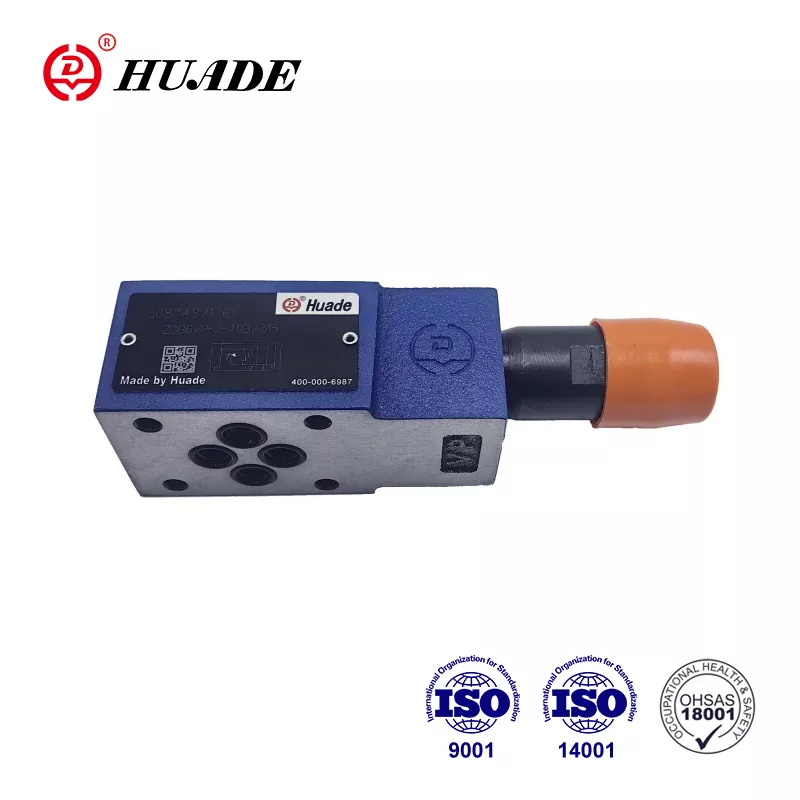

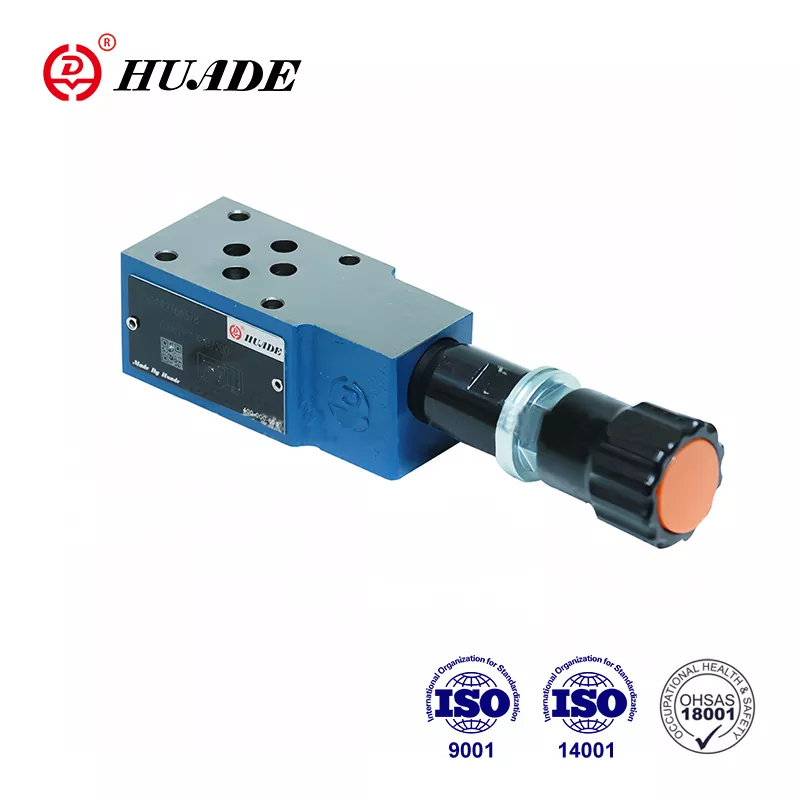

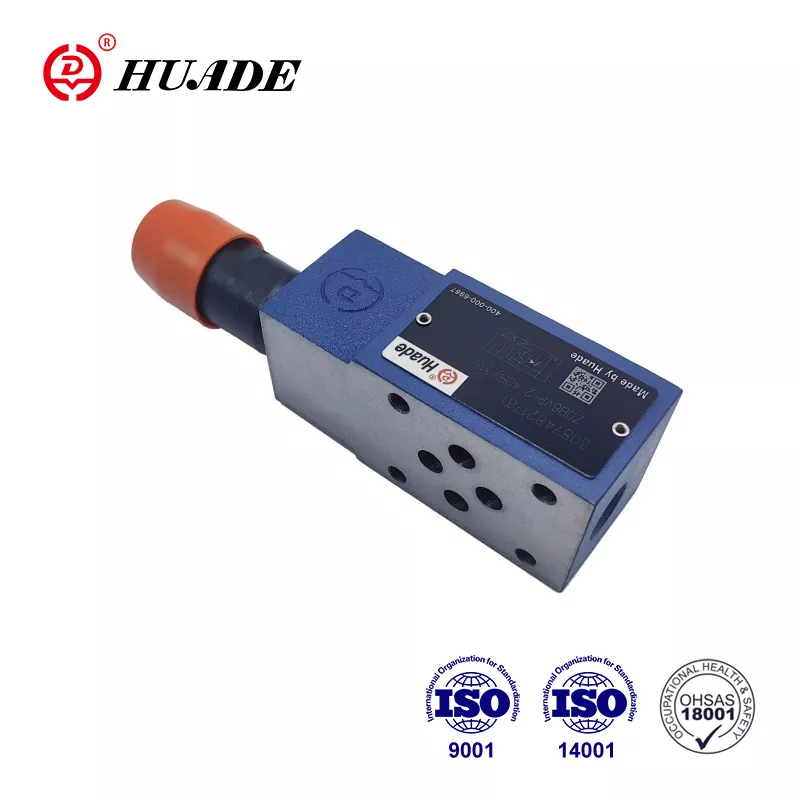

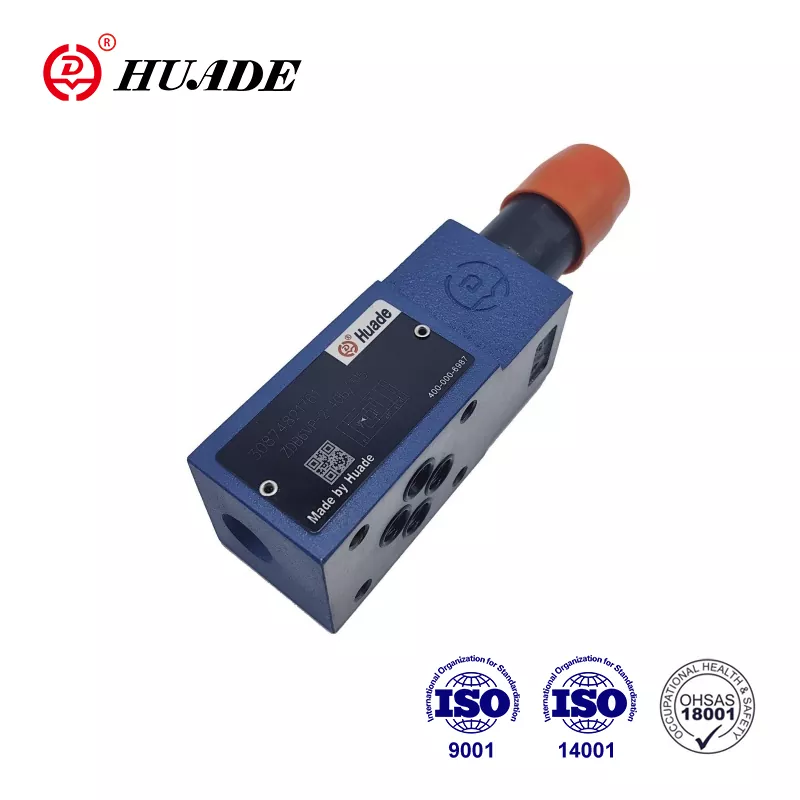

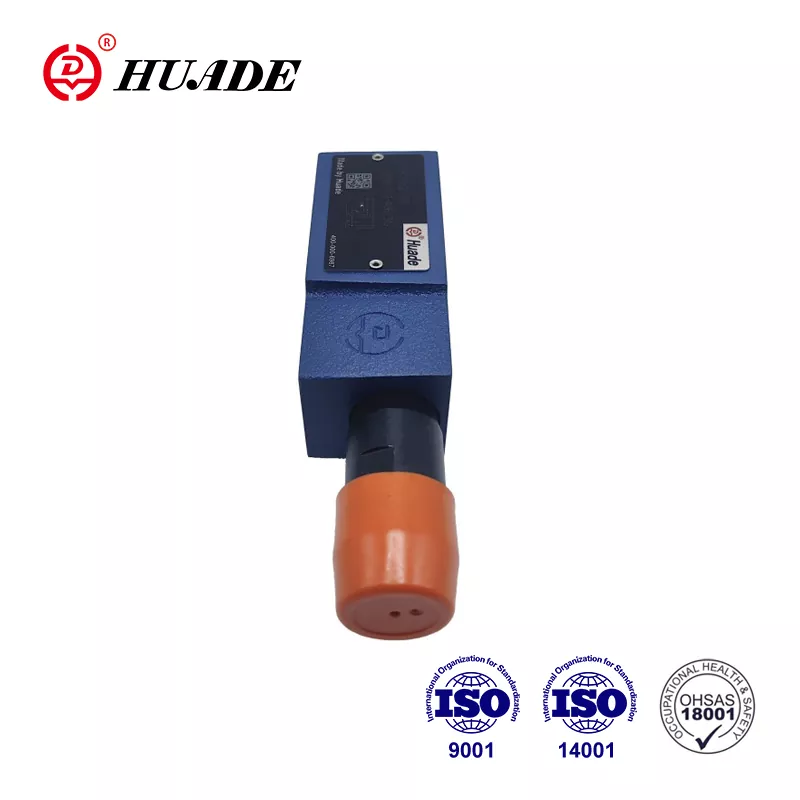

Zawór nadmiarowy ciśnienia ZDB 6

Zawór nadmiarowy ciśnienia ZDB 6 może zastąpić produkty oferowane przez firmę Rexroth®. Faktem jest, że Huade Hydraulic dwukrotnie współpracowało długoterminowo z firmą Rexroth. Dzięki tej współpracy zawory ciśnieniowe Huade® osiągnęły ten sam poziom, co produkty Rexroth pod względem wydajności, jakości i kompatybilności. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Fabryka ma dużą skalę produkcyjną, która może skutecznie kontrolować koszty i zapewniać klientom opłacalne i praktyczne hydrauliczne zawory ciśnieniowe. Ze względu na niezawodne i stabilne działanie produkty hydrauliczne Huade® są szeroko stosowane w przemyśle wojskowym i morskim.

Parametr produktu ciśnieniowego zaworu nadmiarowego ZDB 6

Cecha produktu i zastosowanie ciśnieniowego zaworu nadmiarowego ZDB 6

Cechy:

▶ Zawór płyty warstwowej

▶ 4 zakresy ciśnienia

▶ 5 opcji obwodów

▶ Z jednym lub dwoma wkładami ograniczającymi ciśnienie

▶ 4 elementy regulacyjne.

·Pokrętło

·Tuleja z sześciokątem i kapturkiem ochronnym

·Zamykane pokrętło ze skalą

·Zamykane pokrętło

Aplikacja:

Zawór ograniczający ciśnienie ZDB 6 służy do ograniczania ciśnienia w układzie hydraulicznym.

Funkcje, przekrój i symbole ciśnieniowego zaworu nadmiarowego ZDB 6

Zawory nadmiarowe ciśnienia typu ZDB i Z2DB są sterowane pilotowo i mają konstrukcję płyty warstwowej.

Składają się zasadniczo z obudowy (7) wraz z jednym lub dwoma wkładami ciśnieniowego zaworu bezpieczeństwa.

Ciśnienie w układzie ustawia się za pomocą elementu regulacyjnego (4).

W spoczynku zawór jest zamknięty. Ciśnienie w porcie A działa na szpulę (1). W tym samym czasie ciśnienie przechodzi przez kryzę (2) na obciążoną sprężyną stronę suwaka (1) i przez kryzę (3) do grzybka pilotującego (6). Jeśli ciśnienie w porcie A wzrośnie powyżej wartości ustawionej na sprężynie (5), grzybek pilotujący (6) otworzy się. Płyn może teraz przepływać z obciążonej sprężyną strony suwaka (1), kryzy (3) i kanału (8) do portu T. Powstały spadek ciśnienia przesuwa suwak (1), powodując otwarcie połączenia A do T, podczas gdy ciśnienie ustawione na sprężynie (5) zostaje utrzymane.

Olej pilotowy z dwóch komór sprężynowych powraca na zewnątrz do zbiornika przez przyłącze T.

Budowa i symbolika ciśnieniowego zaworu nadmiarowego ZDB 6

Ogłoszenie

1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.

3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.

4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.

5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.

6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
