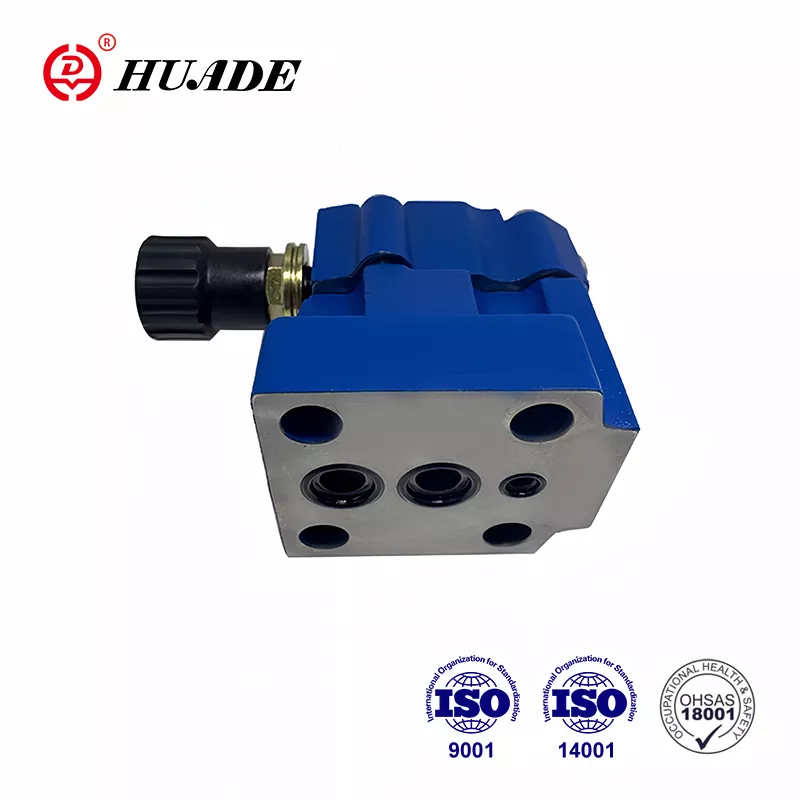

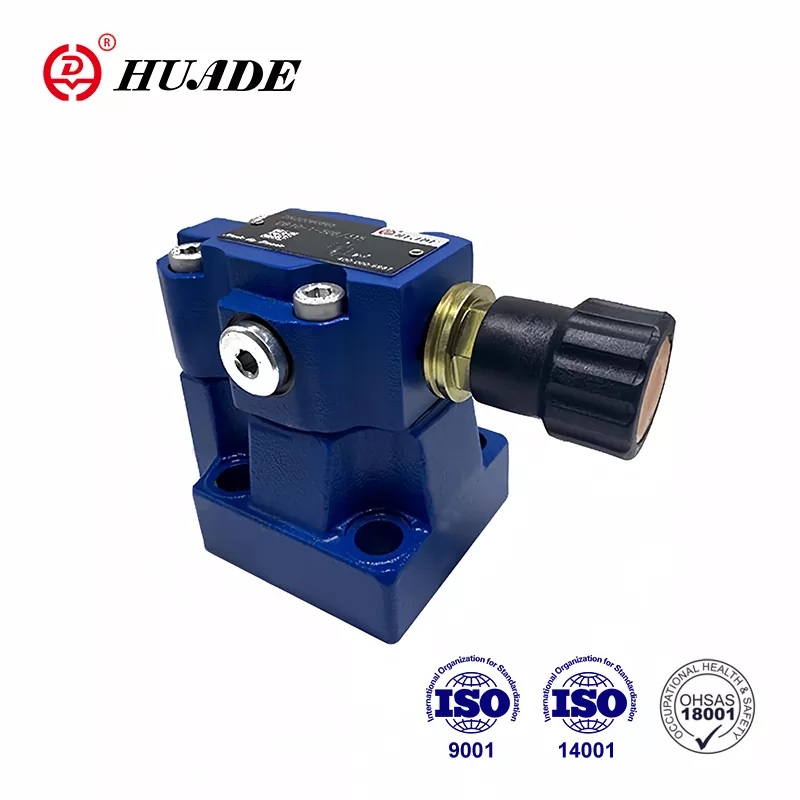

Zawór odciążenia ciśnieniowego DB 10

Huade Hydraulic, założony w 1979 roku, stał się liderem w chińskim przemyśle hydraulicznym poprzez wprowadzenie zaawansowanej technologii Rexroth. Huade® zawory pomocy ciśnieniowej DB 10 mecz Rexroth serii DB10. Fabryka racjonalnie wykorzystuje zasoby krajowe, aby zapewnić klientom niedrogie zawory hydrauliczne. Jednocześnie wprowadził ponad 750 zaawansowanych maszyn z całego świata, aby zapewnić jakość zastawek hydraulicznych. Huade hydraulic i jego przedsiębiorstwo stowarzyszone minęły ISO9001, ISO14001 i OH SAS18001. Zawory ciśnieniowe Hude® są szalenie sprzedawane w Chinach oraz w obcych krajach ze względu na niezawodną jakość i stabilną wydajność. Huade Hydraulics współpracuje z wieloma znanymi firmami krajowymi, aby zapewnić im roztwory hydrauliczne.

Parametr produktu zaworu odciążenia ciśnieniowego DB 10

Funkcja produktu i zastosowanie zaworu zwolnienia ciśnienia DB 10

Cechy:

▶ Montaż na płycie

▶ Wzór przeniesienia do DIN 24 340, Forma E, ISO 6264 i Cetop - Rp 121H

▶ Połączenie rur

▶ Wstaw połączenie

▶ Trzy elementy regulacji:

. Pokrętło obrotowe

. Klątwa. śruba głowicy z ochronną czapką

. Zamknięte pokrętło obrotowe ze skalą

▶ Rozładunek obsługi elektromagnesu za pośrednictwem wbudowanego kierunkowego zaworu szpuli

Aplikacja:

W przypadku ograniczenia (dB) lub ograniczenia ciśnienia kontrolnego stosuje się zawory ciśnieniowe.

Funkcja, sekcja i symbole zaworu zwolnienia ciśnienia DB 10

Ogólny

Rodzaje zawory ciśnieniowe DB to pilotażowe zawory nadciśnienia.

Zawory nadciśnienia (dB) składają się głównie z zaworu głównego (1) z głównym zespołem szpuli (3) i zaworem obsługiwanym przez pilotaż (2) z elementem regulacji ciśnienia.

Zawór odciążenia typu DB

Presja obecna w porcie A działa na głównej szpuli (3). W tym samym czasie ciśnienie jest stosowane za pomocą linii kontrolnych (6) i (7), które są wyposażone w otwory (4) i (5), po sprężynowej stronie głównej szpuli (3) i na piłce (8) w zaworze kontrolnym pilotażowym (2). Jeśli ciśnienie w porcie A przekroczy zestaw zaworów na sprężynie (9), piłka (8) otwiera się na sprężynę (9).

Sygnał do tego jest wewnętrznie za pomocą linii kontrolnych (10) i (6) z portu A. Płyn ciśnieniowy po obciążeniu sprężyny głównej szpuli (3) przepływa teraz przez linię kontrolną (7), otwór otworów (11) i kulkę (8) do komory sprężynowej (12). W Typ db ... 50b/... przepływa wewnętrznie przez linię sterującą (13) do zbiornika lub w typu db..50/.. y .. zewnętrznie przez linię kontrolną (14). Z powodu otworów (4) i (5) spadek ciśnienia występuje w głównej szpuli (3), połączenie z portu A do portu B jest otwarte. Teraz płyn ciśnieniowy przepływa z portu A do portu B, zachowując ustawione ciśnienie robocze.

Zawór zwolnienia ciśnieniowego może być rozładowany lub przełączany na inne ciśnienie (drugi stadium ciśnienia) przez port „x” (15).

Struktura db ... 50b

Symbol db ... 50b

Ogłoszenie

1. Płyn musi być filtrowany. Minimalna drobna filtr wynosi 20 ㎛.

2. Zbiornik musi być uszczelniony, a przy wejściu powietrza musi być zainstalowany filtr powietrza.

3. Produkty bez płyty podczas opuszczania Fabryki, w razie potrzeby, prosimy o zamówienie specjalnie.

4. Śruby mocujące zawór muszą mieć poziom wysokiej intensywności (klasa 10.9). Wybierz i użyj ich zgodnie z parametrem wymienionym w przykładowej książce.

5. Chropowatość powierzchni połączona z zaworem jest wymagana chropowatość powierzchni wynosi 0,8.

6. Wykończenie powierzchniowe elementu krycia jest wymagane do 0,01/100 mm.
