Podczas pracy z układami hydraulicznymi wybór odpowiedniego zaworu sterującego może zadecydować lub przerwać działanie. Kierunkowy zawór sterujący WMM 10 firmy Bosch Rexroth stał się popularnym wyborem w zastosowaniach przemysłowych i nie bez powodu. Ten ręcznie sterowany zawór wytrzymuje wysokie ciśnienie i duże natężenia przepływu, zachowując przy tym niezawodność, którą trudno dorównać.
Co wyróżnia WMM 10
Zawór regulacyjny kierunkowy WMM 10 przeznaczony jest do ręcznego sterowania cieczą hydrauliczną w maszynach przemysłowych. To, co go wyróżnia, to zdolność do wytrzymywania ciśnienia do 315 barów w portach P, A i B, przy natężeniu przepływu sięgającym 160 litrów na minutę. Liczby te mają znaczenie, ponieważ pozwalają zaworowi sterować dużymi siłownikami hydraulicznymi bez uszczerbku dla czasu reakcji i precyzji.
Zawór wykorzystuje prostą, ale skuteczną konstrukcję. Poruszenie uchwytem ręcznym powoduje przesunięcie wewnętrznej szpuli, która przekierowuje przepływ płynu hydraulicznego. To bezpośrednie połączenie mechaniczne zapewnia operatorom natychmiastową informację zwrotną i kontrolę, co jest szczególnie cenne podczas konfiguracji maszyny lub w sytuacjach awaryjnych. Czas przełączania wynosi zazwyczaj od 10 do 45 milisekund, w zależności od lepkości oleju i siły przyłożonej do uchwytu.
Zrozumienie specyfikacji technicznych
Kierunkowy zawór regulacyjny WMM 10 jest zgodny ze standardem wymiarowania NG10, znanym również jako D05 lub CETOP 5. Ta standaryzacja oznacza, że zawór może zastąpić inne zawory NG10 bez modyfikowania płyty montażowej. Zawór waży od 3,3 do 4,4 kilograma i można go zainstalować w dowolnej pozycji, co zapewnia elastyczność w projektowaniu systemu.
Często pomijanym szczegółem jest ograniczenie ciśnienia w porcie powrotnym. Podczas gdy porty robocze mogą wytrzymać ciśnienie 315 barów, port T (przewód powrotny) osiąga maksymalne ciśnienie 160 barów. Ta różnica ma znaczenie podczas projektowania obwodu hydraulicznego. Skoki wysokiego ciśnienia w przewodzie powrotnym mogą spowodować zablokowanie lub nieoczekiwane przesunięcie suwaka, dlatego wielu inżynierów projektuje dedykowane niskociśnieniowe przewody powrotne do systemów wykorzystujących kierunkowy zawór sterujący WMM 10.
Siła robocza potrzebna do przełączenia zaworu zależy od konfiguracji. Modele ze sprężyną powrotną wymagają siły od 18 do 20 Newtonów, natomiast wersje z zatrzaskiem (oznaczone literą „F” w kodzie modelu) wymagają siły od 30 do 40 Newtonów. Funkcja zapadki blokuje szpulę w odpowiednim położeniu, co jest przydatne, gdy konieczne jest utrzymanie ustawienia zaworu bez trzymania uchwytu.
Jak czytać kod modelu
Zrozumienie kodu modelu pomoże w zamówieniu odpowiedniego zaworu. Typowy kod, taki jak 4WMM10E5X/F, dzieli się na określone komponenty. „4” oznacza cztery porty, „WMM” oznacza ręcznie sterowany zawór dźwigniowy, „10” odnosi się do rozmiaru NG10, „E” opisuje konfigurację szpuli (w tym przypadku wszystkie porty zablokowane w położeniu neutralnym), „5X” identyfikuje serię komponentów, a „F” oznacza, że ma mechanizm zatrzaskowy.
Symbol szpuli ma realny wpływ na zachowanie systemu. Szpula „E” blokuje wszystkie porty w położeniu neutralnym, co zapobiega dryftowi siłowników. Suwak „W” łączy wszystkie przyłącza ze zbiornikiem w położeniu neutralnym, co odciąża pompę i zmniejsza gromadzenie się ciepła. Szpula „J” tworzy obwód szeregowy, który jest dobry do pracy przy niskich prędkościach. Wybór niewłaściwego typu bufora może prowadzić do problemów z wydajnością, dlatego warto poświęcić trochę czasu na zrozumienie potrzeb systemu.
Zgodność płynów hydraulicznych
Kierunkowy zawór sterujący WMM 10 współpracuje z różnymi płynami hydraulicznymi, ale każdy typ ma specyficzne wymagania. Standardowe oleje mineralne, takie jak HL lub HLP, współpracują z uszczelkami NBR lub FKM i działają normalnie w pełnym zakresie ciśnień. Opcje biodegradowalne, takie jak płyny HETG, również wykorzystują uszczelki NBR lub FKM, podczas gdy płyny HEES wymagają uszczelek FKM.
Zawierające wodę płyny ognioodporne (HFC) stanowią szczególne wyzwanie. W przypadku stosowania płynów HFC z kierunkowym zaworem regulacyjnym WMM 10 należy ograniczyć różnicę ciśnień do 50 barów zamiast normalnych 315 barów. Oczekiwana żywotność zaworu również spada o 50 do 100 procent w przypadku płynów HFC. Aby zapobiec kawitacji, należy również wstępnie naładować port powrotny do około 20 procent różnicy ciśnień roboczych. Te dodatkowe wymagania zwiększają całkowity koszt posiadania, więc uwzględnij to przy podejmowaniu decyzji, jeśli rozważasz płyny HFC.
Zakresy temperatur roboczych różnią się w zależności od materiału uszczelnienia. Uszczelnienia NBR działają w temperaturze od -30 do dodatnich 80 stopni Celsjusza dla samego płynu, podczas gdy temperatura otoczenia powinna mieścić się w przedziale od -20 do dodatnich 70 stopni Celsjusza. Uszczelnienia FKM oferują nieco inne zakresy temperatur cieczy, od ujemnych 20 do dodatnich 80 stopni Celsjusza.
Utrzymywanie systemu w czystości
Czystość oleju ma ogromny wpływ na działanie zaworu. Kierunkowy zawór regulacyjny WMM 10 wymaga czystości płynu ISO 4406 klasa 20/18/15 lub wyższej. Może się to wydawać techniczną przesadą, ale zanieczyszczenie jest główną przyczyną zatykania się suwaka w ręcznie sterowanych zaworach. Nawet małe cząstki mogą zaklinować się pomiędzy szpulą a otworem, powodując zawieszanie się zaworu lub jego powolne poruszanie się.
Zainstalowanie wysokiej jakości systemu filtracji opłaca się na dłuższą metę. Średni czas do niebezpiecznej awarii (MTTFd) zaworu w czystych warunkach sięga 150 lat, co pokazuje, że sam zawór jest wyjątkowo niezawodny. Większość awarii wynika z czynników zewnętrznych, takich jak zanieczyszczony olej, niewłaściwa instalacja lub praca poza określonym zakresem ciśnienia.
Typowe problemy i rozwiązania
Zakleszczanie szpuli jest najczęstszym problemem w przypadku kierunkowego zaworu sterującego WMM 10. Dzieje się tak zwykle, gdy wokół szpuli gromadzą się cząstki lub podczas pracy w niskich temperaturach z olejem o dużej lepkości. Rozwiązanie obejmuje utrzymanie właściwej czystości oleju i zapewnienie lepkości płynu hydraulicznego w zakresie od 2,8 do 500 milimetrów kwadratowych na sekundę.
Nieoczekiwany ruch suwaka w wersjach z blokadą może wystąpić, gdy skoki ciśnienia w przewodzie powrotnym pokonają siłę trzymającą od 30 do 40 Newtonów. Stwarza to zagrożenie bezpieczeństwa, ponieważ zawór może zmienić położenie bez udziału operatora. Dodanie zaworu zwrotnego na linii powrotnej lub zaprojektowanie oddzielnego niskociśnieniowego obwodu powrotnego rozwiązuje ten problem.
Nieszczelność uszczelki rozwija się z biegiem czasu w miarę zużywania się uszczelek w wyniku normalnej pracy. Regularna inspekcja pozwala wykryć ten problem wcześnie, zanim małe wycieki staną się poważnymi problemami. Podczas wymiany uszczelek upewnij się, że materiał uszczelki jest dopasowany do rodzaju płynu hydraulicznego.
Ceny i alternatywy
Kierunkowy zawór sterujący WMM 10 firmy Bosch Rexroth kosztuje zazwyczaj od 1091 do 1114 USD za części OEM. Cena ta odzwierciedla jakość inżynieryjną i certyfikaty oferowane przez markę Rexroth. Tańsze alternatywy od producentów takich jak Huade wahają się od 38 do 132 USD i zapewniają kompatybilność z NG10, ale wiążą się one z ryzykiem.

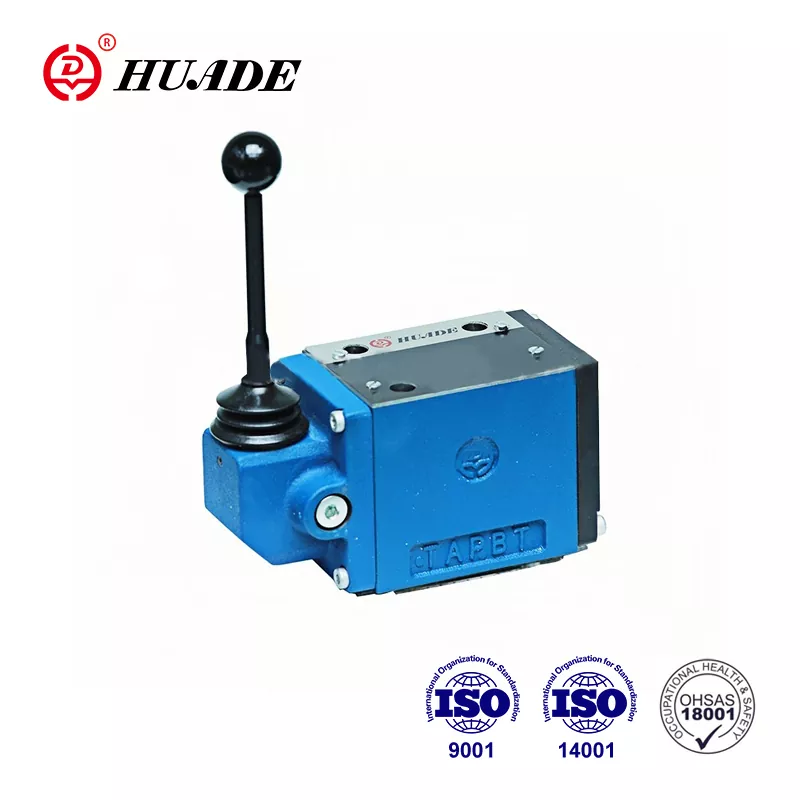

Chińscy producenci produkują podobne funkcjonalnie zawory po znacznie niższych cenach. Huade oferuje odpowiednik WMM 10, który odpowiada podstawowym specyfikacjom ciśnienia 315 barów i przepływu 160 litrów na minutę. Powstaje pytanie, czy oszczędności uzasadniają potencjalne ryzyko w zakresie precyzji, jakości dokumentacji i długoterminowego wsparcia.
Porównując alternatywy, należy zwrócić szczególną uwagę na rzeczywiste specyfikacje, a nie tylko na numer modelu. Niektóre zawory NG6 stosują podobne konwencje nazewnictwa, ale obsługują jedynie 80 litrów na minutę, co mogłoby stanowić wąskie gardło w systemie. Sprawdź, czy jakakolwiek alternatywa rzeczywiście zapewnia wydajność 160 litrów na minutę, która sprawia, że kierunkowy zawór sterujący WMM 10 nadaje się do większych siłowników.
Najlepsze praktyki instalacyjne
Prawidłowy montaż rozdzielacza sterującego WMM 10 rozpoczyna się od powierzchni montażowej. Zawór montowany jest na płycie przyłączeniowej zgodnej z normą DIN 24340 A lub ISO 4401-05-04-0-05. Dokręć śruby mocujące zgodnie ze specyfikacją i użyj odpowiednich uszczelek pomiędzy zaworem a płytą przyłączeniową. Nawet drobne błędy montażowe mogą prowadzić do wewnętrznych wycieków lub obniżonej wydajności.
Rozmiar rur ma większe znaczenie, niż wielu ludzi zdaje sobie sprawę. Kiedy natężenie przepływu zbliża się do 160 litrów na minutę, zbyt małe rury powodują nadmierne spadki ciśnienia i gromadzenie się ciepła. Szczególnie przewód powrotny wymaga odpowiedniego rozmiaru ze względu na niższe ciśnienie znamionowe na porcie T.
W systemach o wysokich przejściowych natężeniach przepływu zainstalowanie wkładu dławiącego w kanale P zapobiega falom uderzeniowym i kawitacji. Wkład B08 z otworem 0,8 milimetra stanowi dobry punkt wyjścia, chociaż w przypadku konkretnego zastosowania może być konieczne dostosowanie. Ten niewielki dodatek znacznie chroni żywotność zaworu w układach z nagłymi zmianami obciążenia.
Strategia konserwacji
Proaktywne podejście do konserwacji maksymalizuje potencjalną 150-letnią żywotność kierunkowego zaworu sterującego WMM 10. Regularna analiza oleju pozwala wykryć problemy związane z zanieczyszczeniami, zanim spowodują uszkodzenie zaworu. Badanie powinno obejmować co najmniej liczbę cząstek, lepkość i zawartość wilgoci.
Częstotliwość wymiany filtra zależy od środowiska pracy i stopnia zanieczyszczenia. W środowiskach o dużym zapyleniu może być konieczna comiesięczna wymiana filtrów, natomiast w czystych warunkach przemysłowych może to potrwać kilka miesięcy. Nie czekaj, aż włączą się alarmy różnicy ciśnień przed wymianą filtrów, ponieważ pewne uszkodzenia mogły już nastąpić.
Wymiana uszczelki odbywa się według przewidywalnego harmonogramu opartego na godzinach pracy i cyklach ciśnieniowych. Posiadanie zapasowych zestawów uszczelek pod ręką skraca przestoje, gdy konieczna jest wymiana. Dokumentuj swoje działania konserwacyjne, aby ustalić wzorce, które pomogą przewidzieć przyszłe potrzeby.
Kiedy wybrać WMM 10
Kierunkowy zawór regulacyjny WMM 10 doskonale sprawdza się w zastosowaniach, w których sterowanie ręczne zapewnia przewagę nad uruchamianiem elektrycznym. Procedury konfiguracji maszyny często korzystają z bezpośredniego wyczucia i natychmiastowej reakcji zaworów ręcznych. Systemy awaryjnego sterowania również preferują zawory ręczne, ponieważ działają nawet podczas awarii elektrycznych.
Duży sprzęt budowlany, obrabiarki i prasy reprezentują typowe zastosowania WMM 10. Połączenie wysokiego ciśnienia i dużego natężenia przepływu spełnia wymagania dużych cylindrów hydraulicznych i silników. Opcja blokady sprawdza się dobrze w zastosowaniach związanych z pozycjonowaniem, w których trzeba zablokować ustawienie, wykonując inne zadania.
Jednakże zawór nie jest idealny do każdej sytuacji. Zautomatyzowane systemy wymagające zdalnego sterowania powinny zamiast tego wykorzystywać zawory uruchamiane elektrycznie. Zastosowania wymagające precyzyjnej kontroli przepływu, wykraczające poza proste włączanie i wyłączanie, mogą wymagać zaworów proporcjonalnych. Zrozumienie tych ograniczeń pomoże Ci wybrać odpowiedni zawór do Twoich konkretnych potrzeb.
Uwagi końcowe
Kierunkowy zawór sterujący WMM 10 reprezentuje dojrzałą technologię hydrauliczną, która zapewnia niezawodne działanie, jeśli jest prawidłowo zastosowana. Jego ciśnienie znamionowe 315 barów i przepustowość 160 litrów na minutę plasują go wśród wydajniejszych zaworów ręcznych w klasie wielkości NG10. Wartość MTTFd za 150 lat odzwierciedla solidną inżynierię, chociaż osiągnięcie tego wymaga dbałości o czystość systemu i właściwej konserwacji.
Projektując nowy system lub wymieniając istniejący zawór, należy skupić się na dopasowaniu możliwości zaworu do rzeczywistych wymagań. Nie zakładaj, że wyższe specyfikacje zawsze oznaczają lepszą wydajność. Prawidłowo dobrany i konserwowany kierunkowy zawór sterujący WMM 10 wytrzyma dłużej niż większość maszyn, którymi steruje.
Decyzja pomiędzy dostawcami OEM a dostawcami alternatywnymi ostatecznie zależy od tolerancji ryzyka i kalkulacji kosztów całkowitych. Początkowe różnice w cenie wyglądają atrakcyjnie, ale uwzględniają wartość wsparcia technicznego, jakość dokumentacji i zakres gwarancji. W przypadku zastosowań krytycznych, w których przestoje wiążą się z wysokimi kosztami, opcja OEM zwykle ma sens finansowy pomimo wyższej ceny początkowej.
Zrozumienie szczegółów technicznych kierunkowego zaworu sterującego WMM 10 pomaga w podejmowaniu świadomych decyzji dotyczących specyfikacji, instalacji i konserwacji. Wiedza ta przekłada się bezpośrednio na lepszą wydajność systemu i dłuższą żywotność komponentów, co ostatecznie poprawia zyski.
