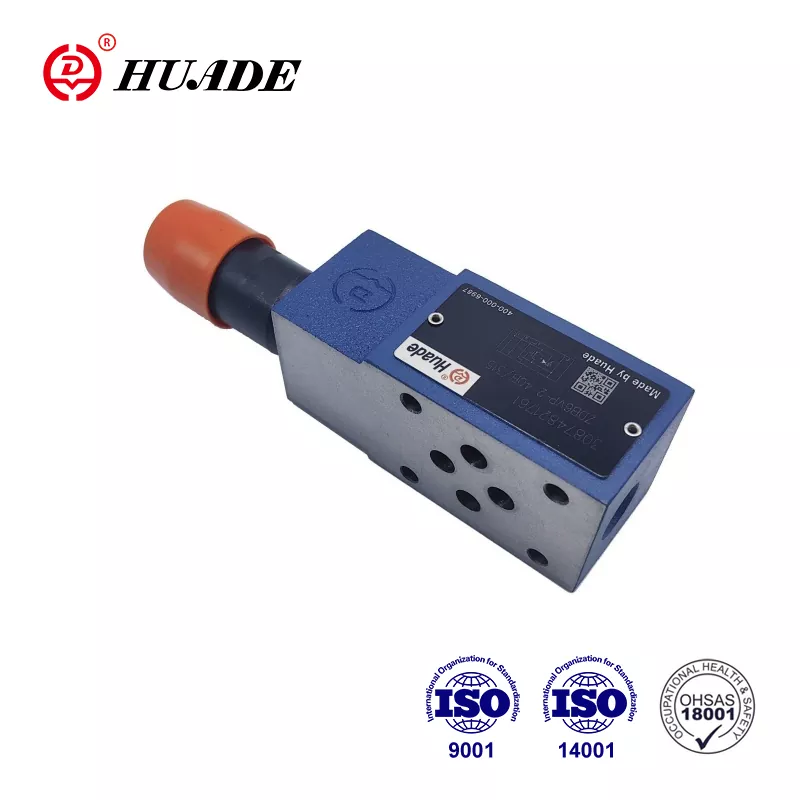

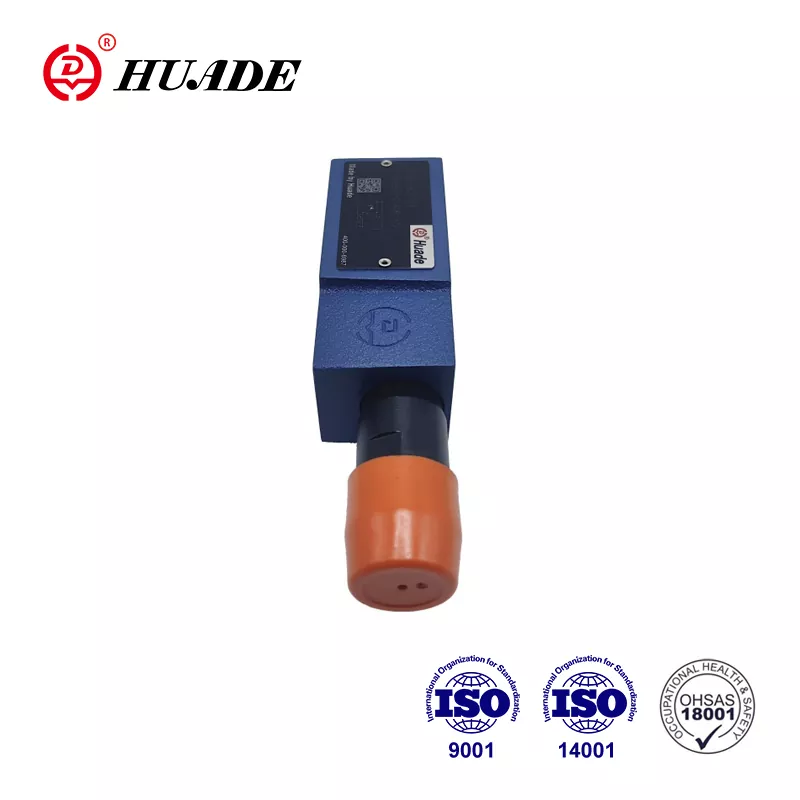

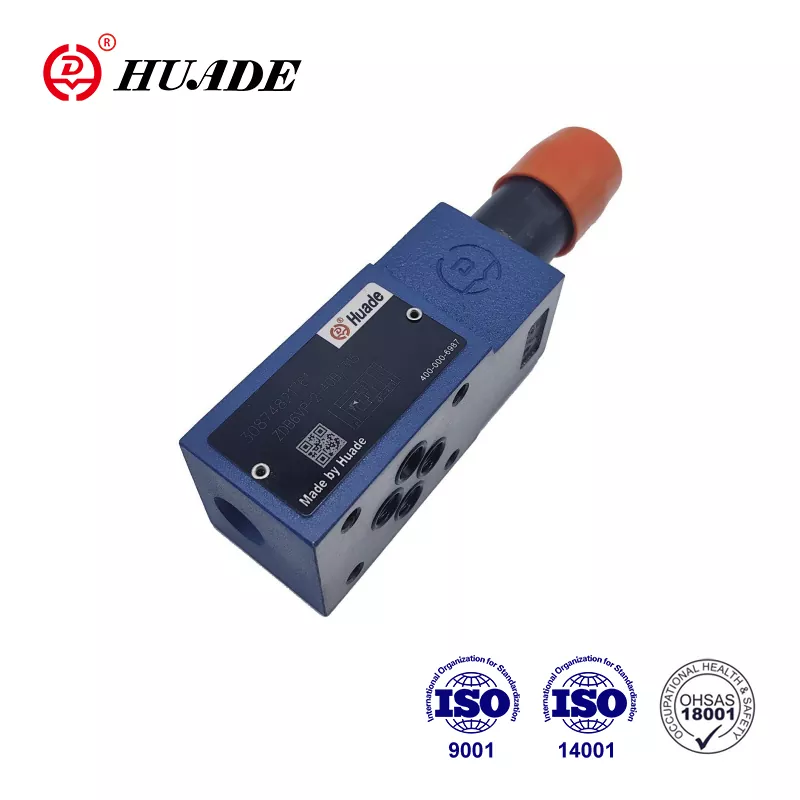

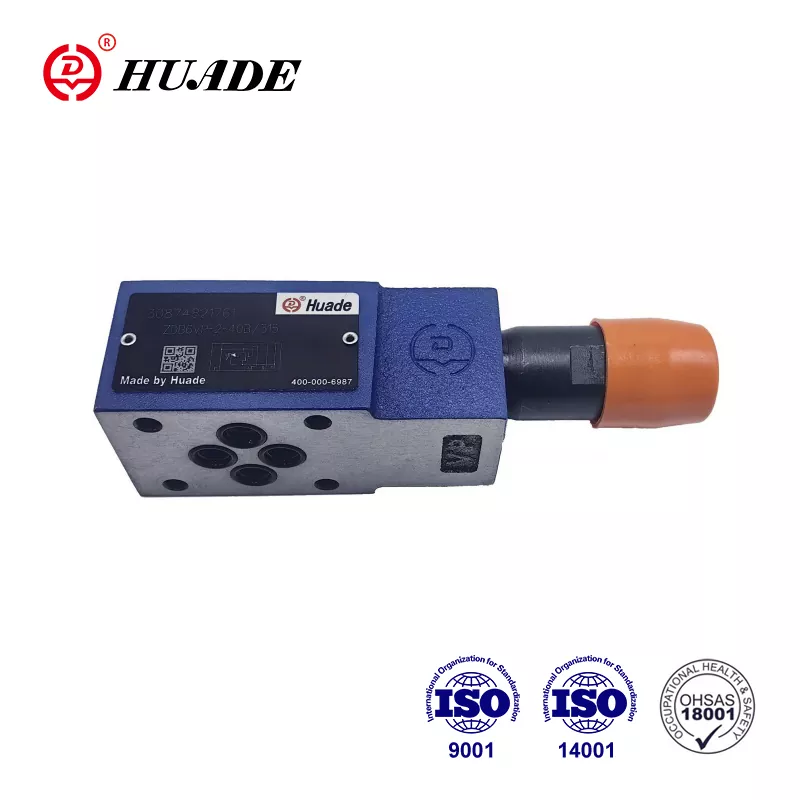

Od momentu założenia w 1979 r. Huade Hydraulic rozrosło się do znacznej skali produkcji. Zawór nadmiarowy ciśnienia Z2DB 6 ma stosunkowo niższą cenę w porównaniu z innymi znanymi międzynarodowymi markami. Fabryka przykłada większą wagę do praktyczności i opłacalności. Aby zapewnić tańsze produkty, fabryka wykorzystuje krajowe zasoby. Jednocześnie, aby zapewnić jakość, wprowadziła ponad 750 zaawansowanych urządzeń produkcyjnych z całego świata. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. W porównaniu z innymi podobnymi zaworami hydraulicznymi, ciśnieniowe zawory nadmiarowe Huade® są bardziej zaawansowane technologicznie i trwalsze w tej branży. Są szeroko stosowane w przemyśle wojskowym ze względu na niezawodną jakość i stabilną pracę.
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Płyn pod ciśnieniem – zakres temperatur (℃) |
-30～+80 |
|
|
Zakres lepkości (mm/s) |
10 ~ 800 |
|
|
Stopień zanieczyszczenia płynu |
Maksymalny dopuszczalny stopień zanieczyszczenia |
|
|
Ciśnienie robocze, maks. (MPa) |
do 31,5 |
|
|
Regulacja ciśnienia, maks. ustawienie (MPa) |
do 5, do 10, do 20, do 31,5 |
|
|
Przepływ, maks. (L/min) |
do 60 |
|
|
Waga |
Typ ZDB 6 (Kg) |
ok. 1 |
|
Typ Z2DB 6 (Kg) |
ok. 1.2 |
|
Cechy:
▶ Zawór płyty warstwowej
▶ 4 zakresy ciśnienia
▶ 5 opcji obwodów
▶ Z jednym lub dwoma wkładami ograniczającymi ciśnienie

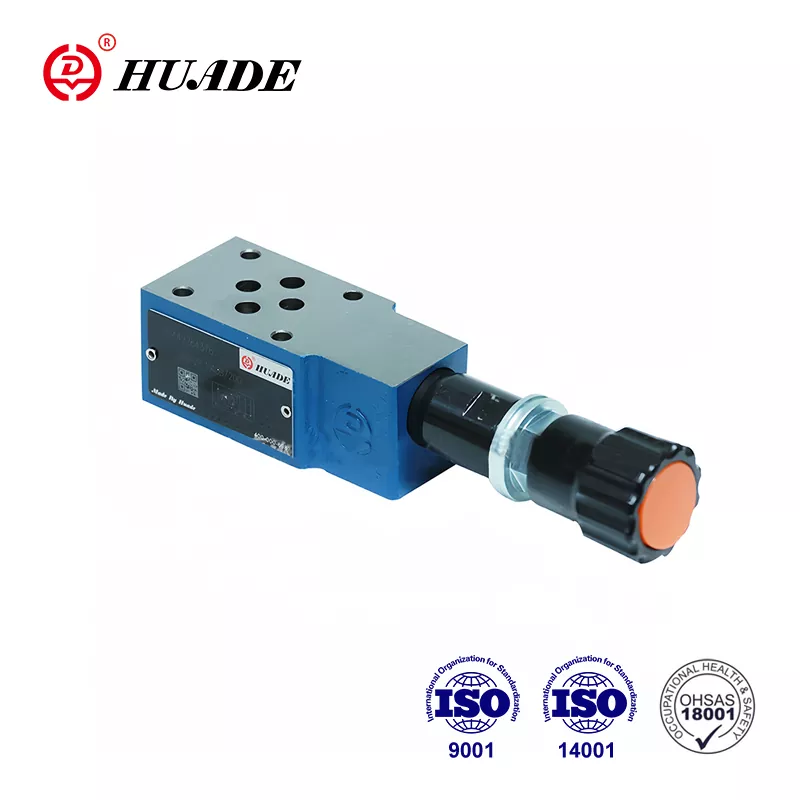

▶ 4 elementy regulacyjne.
·Pokrętło
·Tuleja z sześciokątem i kapturkiem ochronnym
·Zamykane pokrętło ze skalą
·Zamykane pokrętło
Aplikacja:
Główną funkcją zaworu bezpieczeństwa Z2DB 6 jest ograniczenie ciśnienia w układzie hydraulicznym.
Zawory nadmiarowe ciśnienia typu ZDB i Z2DB są sterowane pilotem i mają konstrukcję płyty warstwowej.
Składają się zasadniczo z obudowy (7) wraz z jednym lub dwoma wkładami ciśnieniowego zaworu bezpieczeństwa.
Ciśnienie w układzie ustawia się za pomocą elementu regulacyjnego (4).
W spoczynku zawór jest zamknięty. Ciśnienie w porcie A działa na szpulę (1). W tym samym czasie ciśnienie przechodzi przez kryzę (2) na obciążoną sprężyną stronę suwaka (1) i przez kryzę (3) do grzybka pilotującego (6). Jeśli ciśnienie w porcie A wzrośnie powyżej wartości ustawionej na sprężynie (5), grzybek pilotujący (6) otworzy się. Płyn może teraz przepływać z obciążonej sprężyną strony suwaka (1), kryzy (3) i kanału (8) do portu T. Powstały spadek ciśnienia przesuwa suwak (1), powodując otwarcie połączenia A do T, podczas gdy ciśnienie ustawione na sprężynie (5) zostaje utrzymane.
Olej pilotowy z dwóch komór sprężynowych powraca na zewnątrz do zbiornika przez przyłącze T.
Symbol Z2DB 6
1.The fluid must be filtered. Minimum filter fineness is 20 ㎛.
2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.
3. Produkty opuszczające fabrykę bez płyty przyłączeniowej. W razie potrzeby prosimy o specjalne zamówienie.
4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
