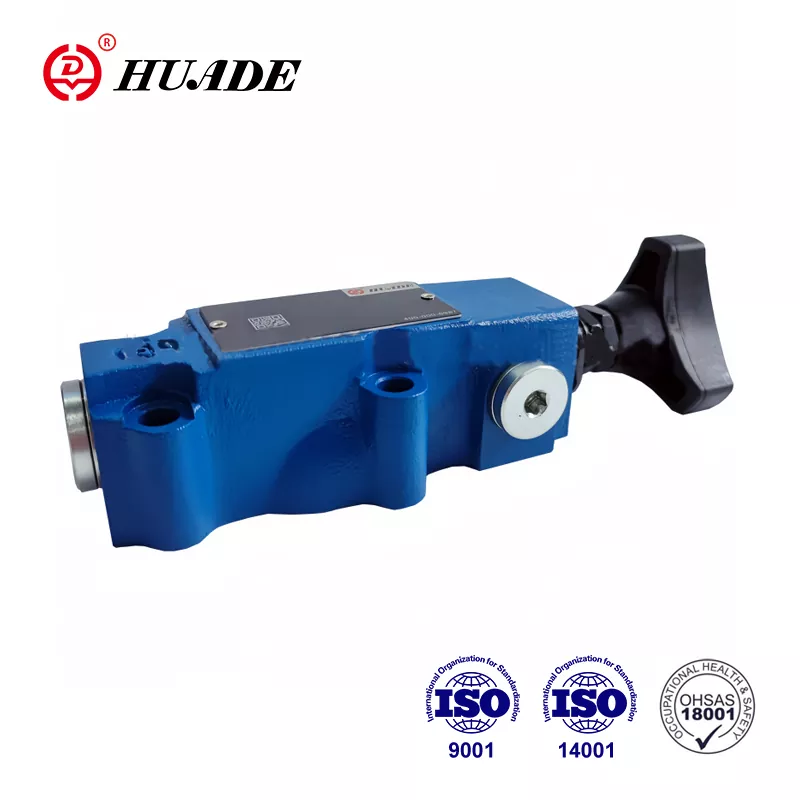

doświadczenia współpracy z firmą Rexroth od 1979 roku. Zawór nadmiarowy zdalnie sterowany Huade® DBT ma przystępną cenę. Jest bardziej zaawansowany technologicznie i trwalszy niż podobne produkty z tej linii. Huade Hydraulic kładzie duży nacisk na jakość. Fabryka obsługuje ponad 750 sztuk zaawansowanego sprzętu produkcyjnego importowanego z całego świata w celu zapewnienia jakości zaworów hydraulicznych. Wszystkie zawory ciśnieniowe przed opuszczeniem fabryki przechodzą rygorystyczne testy. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Huade® to wybitna marka w chińskim przemyśle hydraulicznym. Seria zaworów regulujących ciśnienie jest szeroko stosowana w morskich układach hydraulicznych i innych dziedzinach ze względu na doskonałą wydajność.
|
Dane techniczne |
||
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|
|
Zakres temperatur (℃) |
-30～+80 |
|
|
Zakres lepkości (mm2/s) |
10 ~ 800 |
|
|
maksymalny przepływ (L/min) |
3 |
|
|
maks. ciśnienie robocze (MPa) |
31.5 |
|
|
maks. Ustawienie ciśnienia (MPa ) |
do 10 lub 31,5 |
|
|
Ciśnienie wsteczne |
DBT (MPa) |
|
|
DBWT (MPa) |
Do 10 (AC); do 16 (DC) |
|
Cechy:
▶ zdalne sterowanie na duże odległości
▶ montaż płytowy
▶ trzy elementy regulacyjne:
▶ Pokrętło
▶ Szesnastkowy śruba z łbem ochronnym z kołpakiem ochronnym
▶ Zamykane pokrętło ze skalą
Zawory ciśnieniowe zdalnie sterowane typu DBT i DBWT są sterowanymi pilotowo zaworami nadmiarowymi.
Typ DBT składa się głównie z zaworu głównego (1), suwaka głównego (2), gniazda zaworu (3) i regulacji (6)
Ciśnienie układu oddziałuje na suwak (2) poprzez kryzę. Jeśli ciśnienie przekroczy wartość ustawioną na zaworze na sprężynie, płyn pod ciśnieniem spłynie do zbiornika przez przyłącze T (lub spust zewnętrzny).
Budowa i symbolika zaworu ograniczającego ciśnienie DBT
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi być uszczelniony, a na wlocie powietrza musi być zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej po opuszczeniu fabryki.
4.Śruby mocujące zawory muszą mieć wysoki poziom intensywności (klasa 10.9). Wybierz je i użyj zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Wymagana chropowatość powierzchni połączonej z zaworem wynosi 0,8.
6. Wymagane jest wykończenie powierzchni współpracującego elementu do 0,01/100 mm.
