Jaką rolę pełni zawór kierunkowy w układzie hydraulicznym

2024-08-11

Zaktualizowano 15.08.2025
Williama Leo

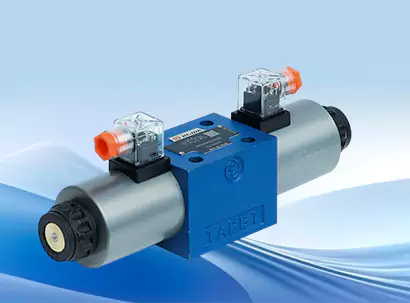

Zawór kierunkowy

Czy widziałeś kiedyś koparkę budowlaną wkopującą się w ziemię lub wywrotkę podnoszącą platformę, aby wyładować ziemię? Te potężne maszyny działają dzięki układom hydraulicznym, a sercem tych układów jest kluczowy element zwany zaworem kierunkowym (znanym również jako kierunkowy zawór sterujący lub DCV).

Pomyśl o zaworze kierunkowym jako o sterowniku ruchu układu hydraulicznego. Podobnie jak sygnalizacja świetlna mówi samochodom, kiedy jechać, zatrzymać się lub skręcić, tak zawór kierunkowy informuje płyn hydrauliczny, gdzie ma płynąć i kiedy się poruszać. W tym artykule zbadamy dokładnie, jaką rolę odgrywają te ważne zawory i dlaczego są niezbędne do prawidłowego działania maszyn hydraulicznych.

Co to jest zawór kierunkowy?

Zawór kierunkowy to urządzenie mechaniczne kontrolujące ścieżkę płynu hydraulicznego w układzie. Wyobraź sobie płyn hydrauliczny (zwykle olej) jako wodę przepływającą przez rury, a zawór kierunkowy jako inteligentny przełącznik, który może:

Bezpośredni przepływ płynuz pompy do różnych części maszyny
Zatrzymaj przepływ płynukiedy potrzeba
Kontroluj kierunekpłynne ruchy (do przodu lub do tyłu)
Zarządzaj kiedyczęści hydrauliczne zaczynają się lub przestają poruszać

Zawór kierunkowy działa poprzez poruszanie wewnętrznej części (zwanej szpulą lub grzybkiem), która otwiera i zamyka różne ścieżki przepływu płynu. Ta prosta, ale przemyślana konstrukcja pozwala na sterowanie złożonymi ruchami w ciężkich maszynach za pomocą jednego zaworu. Dowiedz się oMetody sterowania zaworami kierunkowymi.

Główne role zaworów kierunkowych w układach hydraulicznych

1. Kontrola ruchu płynu hydraulicznego

Podstawowym zadaniem zaworu kierunkowego jest działanie jak policjant ruchu drogowego w przypadku płynu hydraulicznego. Oto jak:

Kieruje przepływem płynu:Kieruje olej pod ciśnieniem z pompy do prawego cylindra lub silnika
Tworzy ścieżki powrotne:Wysyła zużyty płyn z powrotem do zbiornika w celu recyklingu
Zapobiega przepływowi w złym kierunku:Zapobiega przedostawaniu się płynu tam, gdzie nie powinien

2. Kontrola ruchu

Zawory kierunkowe zapewniają operatorowi precyzyjną kontrolę nad ruchami maszyny:

Ruch do przodu i do tyłu:Podobnie jak włączenie biegu lub biegu wstecznego
Rozpocznij i zatrzymaj akcje:Natychmiastowa kontrola nad momentem rozpoczęcia i zakończenia ruchów
Regulacja prędkości:Niektóre zaawansowane zawory mogą kontrolować prędkość poruszania się obiektów

3. Zarządzanie bezpieczeństwem

Zawory te odgrywają kluczową rolę w zakresie bezpieczeństwa poprzez:

Zatrzymanie przepływu płynupodczas konserwacji lub sytuacji awaryjnych
Zapobieganie przypadkowemu ruchowigdy maszyna jest zaparkowana
Umożliwia kontrolowane wyłączenieoperacji hydraulicznych

4. Zarządzanie energią

Inteligentne zawory kierunkowe pomagają oszczędzać energię poprzez:

Redukcja niepotrzebnego ciśnieniagdy maszyna nie działa
Pozostawienie pomp na biegu jałowymgdy nie jest potrzebny żaden ruch
Płyn do recyklinguefektywnie poprzez system

Rodzaje zaworów kierunkowych

Nie wszystkie zawory kierunkowe są takie same. Różne maszyny wymagają różnych typów zaworów w zależności od ich zadań:

Zawory suwakowe (najczęściej)

Jak działają:Cylindryczny element (szpula) przesuwa się tam i z powrotem wewnątrz korpusu zaworu

Najlepsze dla:Złożone maszyny wymagające wielu ścieżek przepływu płynu

Przykłady:Koparki, buldożery, maszyny przemysłowe

Zalety:

Może obsługiwać wiele ścieżek płynu jednocześnie
Bardzo wszechstronny do skomplikowanych operacji
Dobry do zastosowań o dużym przepływie

Wady:

Bardziej wrażliwy na brudny płyn
Może posiadać niewielkie wewnętrzne wycieki
Droższe w utrzymaniu

Zawory grzybkowe (proste, ale skuteczne)

Jak działają:Element w kształcie stożka unosi się w górę i w dół, aby otworzyć/zamknąć przepływ

Najlepsze dla:Zastosowania wysokociśnieniowe, w których ważne jest szczelne uszczelnienie

Przykłady:Zawory bezpieczeństwa, zawory zwrotne

Zalety:

Bardzo szczelne uszczelnienie (prawie brak wycieków)
Dobrze radzi sobie z wysokim ciśnieniem
Mniej wrażliwy na brudny płyn

Wady:

Ograniczone do prostszych ścieżek przepływu
Do działania wymaga większej siły

Sprawdź zawory(Tylko w jedną stronę)

Specjalny cel:Umożliwia przepływ płynu tylko w jednym kierunku

Najlepsze dla:Zapobieganie przepływowi zwrotnemu i utrzymywanie ciśnienia

Przykłady:Utrzymywanie wysuniętych cylindrów, gdy zasilanie jest wyłączone

Jak sterowane są zawory kierunkowe

Zawory kierunkowe można obsługiwać na kilka sposobów:

Sterowanie ręczne

Metoda:Dźwignie lub gałki ręczne
Najlepsze dla:Proste maszyny, sterowanie awaryjne
Przykład:Drobny sprzęt rolniczy, prasy ręczne

Sterowanie elektryczne (elektromagnes)

Metoda:Cewki elektryczne poruszające zawór
Najlepsze dla:Zautomatyzowane systemy, zdalna obsługa
Przykład:Maszyny fabryczne, systemy robotyczne

Hydrauliczne sterowanie pilotem

Metoda:Niewielkie ilości ciśnienia hydraulicznego sterują głównym zaworem
Najlepsze dla:Duże maszyny o dużym przepływie płynu
Przykład:Duże koparki, prasy przemysłowe

Sterowanie powietrzem (pneumatyczne).

Metoda:Sprężone powietrze uruchamia zawór
Najlepsze dla:Systemy szybko działające
Przykład:Sprzęt produkcyjny

Wpływ na wydajność systemu

Zawór kierunkowy znacząco wpływa na skuteczność działania układu hydraulicznego:

Kontrola prędkości

Bezpośredni wpływ:Rozmiar otworu zaworu steruje natężeniem przepływu płynu
Wynik:Szybszy przepływ = szybszy ruch, wolniejszy przepływ = wolniejszy ruch
Korzyść:Operatorzy mogą dostosować prędkość do różnych zadań

Zarządzanie ciśnieniem

Rola:Zawory współpracują z ciśnieniowymi zaworami nadmiarowymi w celu kontrolowania ciśnienia w systemie
Znaczenie:Zapobiega uszkodzeniom spowodowanym zbyt dużym naciskiem
Bezpieczeństwo:Chroni drogie komponenty

Efektywność energetyczna

Różne konstrukcje zaworów wpływają na zużycie energii:

Otwarte zawory środkowe:Pozwól, aby płyn powrócił do zbiornika, gdy nie działa (dobry do chłodzenia)
Zamknięte zawory środkowe:Utrzymuj ciśnienie, gdy nie pracuje (oszczędza energię pompy)
Zawory wykrywające obciążenie:Dostosuj automatycznie, aby oszczędzać energię

Czas reakcji

Zaleta hydrauliczna:Cieczy nie można skompresować, więc reakcja jest niemal natychmiastowa
Jakość zaworu:Lepsze zawory reagują szybciej i precyzyjniej
Aplikacja:Niezbędne w przypadku prac precyzyjnych, takich jak roboty chirurgiczne lub sterowanie samolotami

Aplikacje w świecie rzeczywistym

Zawory kierunkowe są obecne wszędzie w naszym codziennym życiu:

Sprzęt budowlany

Koparki: kontroluj ruchy wysięgnika, ramienia i łyżki
Buldożery: Podnoś i opuszczaj lemiesze
Żurawie: Sterowanie podnoszeniem i obracaniem

Produkcja

Linie montażowe: precyzyjnie pozycjonuj części
Prasy: kontroluj siłę nacisku i czas
Roboty: umożliwiają precyzyjne ruchy

Transport

Wywrotki: Podnoszenie i opuszczanie platform ciężarówek
Śmieciarki: kontroluj mechanizmy zagęszczające i podnoszące
Samolot: steruj podwoziem, klapami i sterowaniem lotem

Rolnictwo

Ciągniki: Kontroluj pozycjonowanie narzędzi
Harvestery: Zarządzaj systemami cięcia i zbierania
Nawadnianie: Kontroluj przepływ wody i położenie zraszaczy

Typowe problemy i rozwiązania

Jak każde urządzenie mechaniczne, zawory kierunkowe mogą powodować problemy:

Typowe problemy:

Klejenie lub zakleszczanie

Przyczyna:Brudny płyn lub zużyte części
Rozwiązanie:Regularna wymiana płynów i czyszczenie
Zapobieganie:Stosuj odpowiednią filtrację

Wyciek wewnętrzny

Przyczyna:Zużyte uszczelki lub porysowane powierzchnie
Objawy:Powolny lub słaby ruch
Rozwiązanie:Zregeneruj lub wymień zawór

Wycieki zewnętrzne

Przyczyna:Uszkodzone uszczelki lub luźne połączenia
Objawy:Widoczne wycieki płynu
Rozwiązanie:Wymienić uszczelki i dokręcić połączenia

Głośna praca

Przyczyna:Powietrze w układzie lub zużyte części
Rozwiązanie:Odpowietrzyć i sprawdzić zużycie

Wskazówki dotyczące konserwacji:

Utrzymuj płyn w czystościprzy regularnej wymianie filtrów
Sprawdź, czy nie ma wyciekówpodczas codziennych kontroli
Monitoruj temperaturę płynuaby zapobiec przegrzaniu
Postępuj zgodnie z harmonogramem konserwacji producenta
Operatorzy pociągówna właściwym użytkowaniu

Przyszłość zaworów kierunkowych

Technologia sprawia, że zawory kierunkowe są inteligentniejsze i bardziej wydajne:

Inteligentne zawory

Wbudowane czujniki:Monitoruj ciśnienie, temperaturę i położenie
Samodiagnoza:Wykrywaj problemy, zanim spowodują awarie
Zdalne monitorowanie:Sprawdź stan zaworu z dowolnego miejsca

Lepsze materiały

Zaawansowane powłoki:Zmniejsz zużycie i przedłuż żywotność
Mocniejsze stopy:Obsługuj wyższe ciśnienia i temperatury
Druk 3D:Twórz bardziej precyzyjne i kompaktowe projekty

Efektywność energetyczna

Zmienne przemieszczenie:Dostosuj przepływ w oparciu o rzeczywiste potrzeby
Odzysk energii:Przechwytuj i ponownie wykorzystuj energię z ruchów
Inteligentniejsze sterowanie:Automatycznie optymalizuj wydajność

Miniaturyzacja

Mniejsze zawory:Dopasuj się do ciasnych przestrzeni
Mniejsza waga:Ważne dla sprzętu mobilnego
Integracja:Połącz wiele funkcji w jednym urządzeniu

Wniosek

Zawory kierunkowe są prawdziwym „mózgiem” układów hydraulicznych. Podejmują kluczowe decyzje dotyczące tego, dokąd płynie płyn hydrauliczny, kiedy się porusza i jak szybko się przemieszcza. Bez tych ważnych komponentów nowoczesne maszyny, takie jak koparki, roboty fabryczne i samoloty, nie mogłyby wykonywać precyzyjnych ruchów.

Zrozumienie roli zaworów kierunkowych pomaga nam docenić inżynierię stojącą za potężnymi maszynami, które widzimy na co dzień. Od wywrotki zbierającej śmieci po robota budującego samochód – zawory kierunkowe pracują za kulisami, aby umożliwić te złożone ruchy.

Wraz z postępem technologii zawory kierunkowe stale ewoluują, stając się inteligentniejszymi, wydajniejszymi i bardziej niezawodnymi. Ta ewolucja zapewnia jeszcze lepszą wydajność układów hydraulicznych napędzających nasz współczesny świat.

Niezależnie od tego, czy jesteś studentem uczącym się układów hydraulicznych, technikiem konserwującym sprzęt, czy po prostu ciekawi Cię, jak wszystko działa, zrozumienie zaworów kierunkowych umożliwi Ci wgląd w jedną z najważniejszych technologii stosowanych w nowoczesnych maszynach.

Następnym razem, gdy zobaczysz maszynę hydrauliczną w pracy, pamiętaj, że jej precyzyjne ruchy są możliwe dzięki skromnemu, ale potężnemu zaworowi kierunkowemu – kontrolerowi ruchu, który utrzymuje przepływ płynu hydraulicznego dokładnie tam, gdzie powinien i kiedy musi dotrzeć.
