Gdy układy hydrauliczne muszą bezpiecznie utrzymać duże obciążenia lub zapobiec niepożądanemu przepływowi zwrotnemu płynu, inżynierowie często sięgają po sterowane pilotem zawory zwrotne. Wśród nich typ SL produkowany przez firmę Bosch Rexroth wyróżnia się jako niezawodne rozwiązanie do zastosowań przemysłowych i urządzeń mobilnych. W tym przewodniku wyjaśniono, czym zawór zwrotny sterowany pilotem SL różni się od innych typów zaworów, jak działa i kiedy należy rozważyć zastosowanie go w układzie hydraulicznym.
Co to jest zawór zwrotny sterowany pilotem SL?

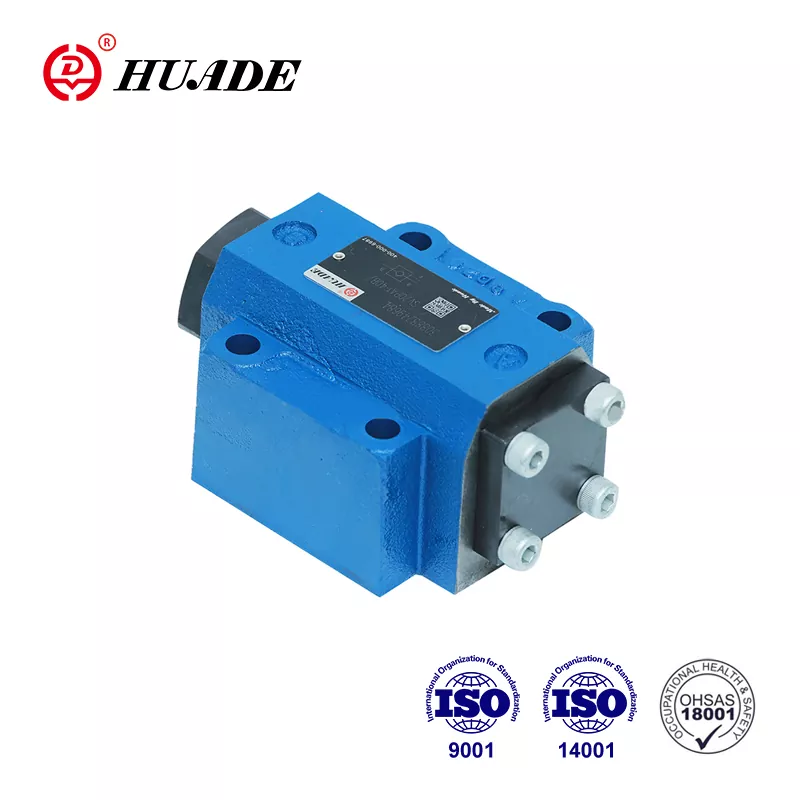

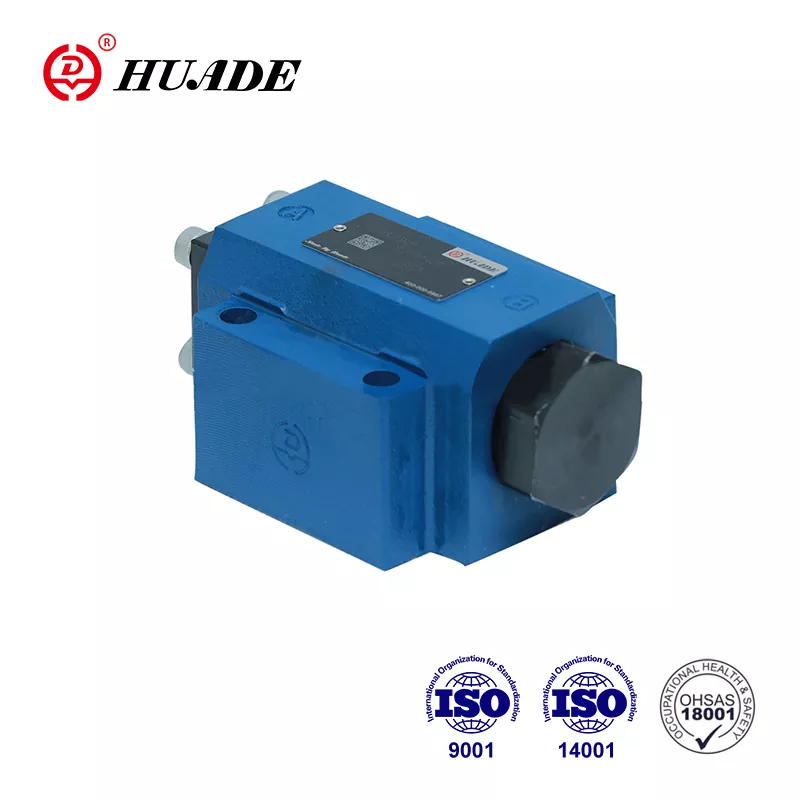

Zawór zwrotny sterowany pilotem SL jest elementem hydraulicznym, który umożliwia swobodny przepływ płynu w jednym kierunku, blokując przepływ w przeciwnym kierunku, aż do zwolnienia sygnału pilota. Oznaczenie „SL” odnosi się w szczególności do wariantu zewnętrznego spustu firmy Bosch Rexroth z serii SV, zaprojektowanego do zastosowań, w których olej pilotowy musi być spuszczany oddzielnie od obwodu głównego.
Zawór ma konstrukcję grzybkową i może być montowany na płycie przyłączeniowej lub podłączony poprzez gwintowane przyłącza. Gdy płyn przepływa z portu A do portu B, zawór otwiera się łatwo przy minimalnym oporze. Gdy ciśnienie próbuje wypchnąć płyn z powrotem z B do A, zawór jest całkowicie uszczelniany i nie ma wycieków. Jedynym sposobem na odwrotne otwarcie zaworu jest przyłożenie ciśnienia pilota do portu X, co mechanicznie podnosi grzybek i umożliwia kontrolowany przepływ.
Kluczowa różnica pomiędzy sterowanym pilotem zaworem zwrotnym SL a standardowym modelem SV polega na funkcji zewnętrznego spustu. Podczas gdy zawory SV spuszczają olej sterujący wewnętrznie z powrotem do układu, zawory SL kierują ten olej przez oddzielny port Y. Ten zewnętrzny drenaż zapewnia projektantom większą elastyczność podczas budowania złożonych obwodów hydraulicznych, szczególnie gdy spust pilotowy musi być podłączony niezależnie do zbiornika lub gdy drenaż wewnętrzny może powodować zakłócenia ciśnienia.
Jak działa zawór zwrotny sterowany pilotem SL
Zrozumienie zasady działania sterowanego pilotem zaworu zwrotnego SL pomaga wyjaśnić, dlaczego tak dobrze sprawdza się on w zastosowaniach związanych z utrzymywaniem obciążenia. Zawór składa się z kilku kluczowych elementów: korpusu głównego, grzybka głównego, grzybka pilotującego, sprężyn dociskowych i tłoka sterującego. Części te współpracują ze sobą, tworząc trzy różne tryby pracy.
Podczas swobodnego przepływu z punktu A do B płyn hydrauliczny naciska bezpośrednio na grzybek, otwierając go z bardzo małym oporem. Spadek ciśnienia na zaworze pozostaje poniżej 5 barów przy nominalnym przepływie, co oznacza minimalne straty energii. Ten swobodny kierunek przepływu zazwyczaj łączy się ze stroną pompy w obwodzie hydraulicznym.
Kiedy ciśnienie rośnie w kierunku przeciwnym od B do A, ciśnienie w układzie łączy się z siłą sprężyny, aby mocno docisnąć grzybek do gniazda. Tworzy to kompletne uszczelnienie bez wycieków, co jest niezbędne do utrzymania ładunku na miejscu. Na przykład pionowy cylinder hydrauliczny nie będzie dryfował w dół nawet pod pełnym obciążeniem, ponieważ sterowany pilotem zawór zwrotny SL utrzymuje idealną blokadę.
Trzeci tryb aktywuje się po przyłożeniu ciśnienia pilota do portu X. Ciśnienie to oddziałuje na tłok sterujący, który ma większą powierzchnię niż główny grzybek. Zaleta mechaniczna pozwala, aby stosunkowo niskie ciśnienie pilota przezwyciężyło wysokie ciśnienie w układzie po zablokowanej stronie. W konfiguracji SL zewnętrzny króciec spustowy Y oddziela komorę pilotową od przyłącza A, zapewniając, że na tłok działa tylko zamierzone ciśnienie sterujące, bez ingerencji strony obciążenia.
Niektóre modele sterowanych pilotem zaworów zwrotnych SL posiadają funkcję dekompresji, oznaczoną literą „A” w oznaczeniu modelu. Zawory te mają mały grzybek kulkowy, który otwiera się nieco przed uniesieniem grzybka głównego. To stopniowane otwieranie stopniowo uwalnia uwięzione ciśnienie, redukując wstrząsy i hałas w układzie hydraulicznym. Wariant „B” otwiera się bezpośrednio, bez etapu wstępnego otwarcia, zapewniając szybszą reakcję, ale potencjalnie generując więcej skoków ciśnienia.
Minimalne wymagane ciśnienie pilota zależy od ciśnienia obciążenia, które należy pokonać. Inżynierowie obliczają to za pomocą wzoru: ciśnienie pilota powinno być mniejsze niż ciśnienie obciążenia pomnożone przez stosunek powierzchni grzybka do powierzchni kontrolnej tłoka. Ze względów praktycznych większość modeli zaworów zwrotnych sterowanych pilotem SL potrzebuje co najmniej 5 barów ciśnienia sterującego, aby rozpocząć otwieranie, przy czym dokładne wymagania różnią się w zależności od warunków obciążenia i wielkości zaworu.
Dane techniczne i dane dotyczące wydajności
Firma Bosch Rexroth produkuje modele zaworów zwrotnych sterowanych pilotem SL w średnicach nominalnych od NG10 do NG32, przeznaczone do szerokiego spektrum zastosowań przemysłowych. Zawory te wytrzymują maksymalne ciśnienia do 315 barów i natężenia przepływu dochodzące do 550 litrów na minutę, dzięki czemu nadają się do wymagających układów hydraulicznych.
Najmniejszy rozmiar NG10 sprawdza się w przypadku maszyn kompaktowych, obsługując do 100 litrów na minutę przy objętości kontrolnej wynoszącej zaledwie 2,5 centymetra sześciennego na porcie X. Zawory średniej klasy NG16 i NG20 obsługują natężenie przepływu do 300 litrów na minutę, podczas gdy największe modele NG25 i NG32 obsługują 550 litrów na minutę w przypadku ciężkiego sprzętu przemysłowego. Każdy rozmiar utrzymuje to samo maksymalne ciśnienie robocze wynoszące 315 barów, chociaż ciśnienie sterujące może wynosić od 5 do 315 barów, w zależności od potrzeb aplikacji.
Względy wagi mają znaczenie dla projektantów sprzętu mobilnego. Zawór zwrotny sterowany pilotem NG10 SL w konfiguracji do montażu płytowego waży około 1,8 kilograma, podczas gdy model NG32 osiąga masę 7,8 kilograma. Wersje z połączeniami gwintowanymi dodają do tych wartości około 0,3 kilograma. Wymiary fizyczne różnią się odpowiednio, przy czym NG10 ma około 100,8 milimetra długości i wykorzystuje gwinty portu G1/4, podczas gdy NG32 rozciąga się do 140 milimetrów dzięki portom G1 1/2.
Wydajność temperaturowa obejmuje typowe warunki przemysłowe. Dzięki standardowym uszczelkom NBR sterowany pilotem zawór zwrotny SL działa niezawodnie od ujemnych 30 stopni Celsjusza do dodatnich 80 stopni Celsjusza. Jeśli Twoje zastosowanie wymaga wyższych temperatur lub agresywnych płynów, materiał uszczelnienia FKM zapewnia lepszą odporność. Zawór przyjmuje płyny hydrauliczne o lepkości w zakresie od 2,8 do 500 milimetrów kwadratowych na sekundę, chociaż optymalne działanie występuje w przypadku standardowego oleju HLP46 w temperaturze 40 stopni Celsjusza.
Kontrola zanieczyszczeń pozostaje kluczowa dla długiej żywotności zaworu. Firma Bosch Rexroth zaleca utrzymywanie czystości cieczy zgodnie z klasą ISO 4406 20/18/15 lub wyższą. Przestrzeganie standardów filtracji RE 50070 pomaga zapobiegać zatykaniu kanałów pilotowych, co jest jednym z najczęstszych trybów awarii zaworów zwrotnych sterowanych pilotem.
Wybór odpowiedniego modelu dla Twojej aplikacji
Wybór pomiędzy różnymi wariantami sterowanego pilotem zaworu zwrotnego SL zależy od kilku czynników związanych z konstrukcją układu hydraulicznego. Podstawowa konfiguracja SL z jednym pilotem sprawdza się dobrze, gdy trzeba kontrolować przepływ tylko w jednym kierunku. Taka konfiguracja jest powszechna w zastosowaniach z siłownikami pionowymi, gdzie grawitacja próbuje ściągnąć ładunek w dół i wymagana jest możliwość zdalnego zwolnienia.
Wersje z podwójnym pilotem zapewniają sterowanie w obu kierunkach, co czyni je idealnymi do cylindrów dwustronnego działania, które wymagają utrzymywania obciążenia na obu końcach skoku. Sprzęt budowlany, taki jak ramiona koparki, często wykorzystuje tę konfigurację, aby zapobiec dryfowaniu w dowolnym kierunku, gdy operator zwolni sterowanie. Funkcja podwójnego pilota sterowanego pilotem zaworu zwrotnego SL zapewnia, że ładunek pozostaje dokładnie tam, gdzie jest ustawiony, niezależnie od sił zewnętrznych.
Opcja dekompresji staje się istotna, gdy w systemie występują duże różnice ciśnień lub gdy nagłe uwolnienie ciśnienia może spowodować uszkodzenie podzespołów. Modele typu A ze stopniem wstępnego otwarcia grzybka kulowego redukują wstrząsy w przewodach hydraulicznych i minimalizują hałas podczas przełączania zaworów. To sprawia, że są one preferowane w zastosowaniach, w których liczy się komfort operatora lub gdzie skoki ciśnienia mogą uszkodzić wrażliwe komponenty. Modele typu B bez wstępnego otwarcia reagują szybciej i działają dobrze, gdy szybkie uruchomienie zaworu jest ważniejsze niż stopniowe uwalnianie ciśnienia.
Wybór metody połączenia zależy od architektury systemu. Montaż płytowy zgodnie ze standardami DIN 24340 umożliwia kompaktową integrację rozdzielacza i czystszą instalację wodno-kanalizacyjną, co jest szczególnie cenne w urządzeniach mobilnych, gdzie przestrzeń jest ograniczona. Połączenia gwintowane zapewniają większą elastyczność w zastosowaniach modernizacyjnych lub systemach, w których montaż kolektora jest niepraktyczny. Zawór zwrotny sterowany pilotem SL obsługuje oba podejścia przy zgodnych wymiarach.
Regulacja ciśnienia otwarcia zapewnia kolejny parametr strojenia. W modelach standardowych stosowane jest ustawienie napięcia wstępnego sprężyny w zakresie od 1,5 do 10 barów, które określa, ile ciśnienia wstecznego wytworzy się, zanim główny grzybek zostanie prawidłowo osadzony. Niższe ciśnienia otwarcia umożliwiają łatwiejszy swobodny przepływ, ale mogą spowodować późniejsze ponowne osadzenie zaworu podczas spadku ciśnienia. Wyższe ciśnienia otwarcia zapewniają dobre osadzenie, ale zwiększają spadek ciśnienia w kierunku swobodnego przepływu.
Gdzie sterowane pilotem zawory zwrotne SL sprawdzają się najlepiej
Automatyka przemysłowa w dużym stopniu opiera się na technologii sterowanych pilotem zaworów zwrotnych SL, zapewniających precyzyjną kontrolę obciążenia. Prasy produkcyjne wykorzystują te zawory do utrzymywania pozycji siłownika podczas cykli prasy, zapobiegając przesuwaniu się ciężkiej górnej płyty dociskowej, gdy spada ciśnienie hydrauliczne. Wtryskarki wykorzystują podobne konfiguracje, aby utrzymać połówki formy zablokowane pod dużą siłą zwarcia, zapewniając stałą jakość części.
Sprzęt mobilny stanowi prawdopodobnie największy obszar zastosowań sterowanego pilotem zaworu zwrotnego SL. Koparki, ładowarki kołowe i koparki podsiębierne wymagają niezawodnego utrzymywania ładunku w obwodach wysięgnika, ramienia i łyżki. Gdy operator parkuje maszynę z podniesioną łyżką, sterowany pilotem zawór zwrotny zapobiega zsuwaniu się ładunku w dół z powodu nieszczelności uszczelnienia cylindra lub rozszerzalności cieplnej uwięzionego oleju. Konfiguracja zewnętrznego spustu zaworów SL sprawdza się szczególnie dobrze w tych zastosowaniach, ponieważ pozwala uniknąć wewnętrznego sprzężenia zwrotnego ciśnienia, które mogłoby powodować niestabilność.
Zastosowania dźwigowe wymagają jeszcze większej niezawodności, ponieważ spadki obciążenia stwarzają poważne zagrożenie bezpieczeństwa. W stabilizatorach wysięgników żurawi samojezdnych zastosowano sterowane pilotem zawory zwrotne SL, aby utrzymać pozycję przez kilka dni lub tygodni podczas długotrwałego podnoszenia. Charakterystyka zerowego wycieku zapewnia, że żuraw pozostaje wypoziomowany przez całą operację. Wiele konstrukcji żurawi zawiera podwójne zawory zwrotne sterowane pilotem po obu stronach każdego cylindra, co zapewnia redundantne utrzymywanie obciążenia, które działa nawet w przypadku awarii jednego zaworu.
Zakłady uzdatniania wody odkryły, że modele SL sterowanych pilotem zaworów zwrotnych upraszczają procedury konserwacyjne. Stacje pomp wykorzystują te zawory do izolowania silników podczas pracy, umożliwiając jednocześnie zdalną aktywację w celu odwrotnego płukania filtrów. Zewnętrzny spust pilota pozwala personelowi konserwacyjnemu kontrolować otwarcie zaworu z bezpiecznej odległości, trzymając pracowników z dala od stref wysokiego ciśnienia. Ta zdalna funkcja skraca przestoje i poprawia bezpieczeństwo w porównaniu z ręcznie sterowanymi zaworami odcinającymi.
Systemy kontroli nachylenia łopat turbin wiatrowych stanowią coraz szersze zastosowanie w przypadku zaworów zwrotnych sterowanych pilotem. Każde ostrze łączy się z cylindrami hydraulicznymi, które regulują kąt względem wiatru. Sterowany pilotem zawór zwrotny SL utrzymuje położenie łopatki podczas normalnej pracy, umożliwiając jednocześnie szybką regulację w przypadku zmiany warunków wiatrowych. Specyfikacja zerowego wycieku ma tutaj znaczenie, ponieważ nawet małe zmiany kąta łopatek wpływają na wydajność turbiny i obciążenie konstrukcyjne.
Urządzenia do transportu materiałów, takie jak wózki widłowe, korzystają z precyzyjnego sterowania, jakie zapewniają te zawory. Siłowniki podnoszenia masztu muszą utrzymać ładunki na dowolnej wysokości bez unoszenia się, co spełnia sterowany pilotem zawór zwrotny SL. Wariant z podwójnym pilotem umożliwia kontrolowane opuszczanie nawet pod dużym obciążeniem poprzez modulację ciśnienia pilota w celu uzyskania płynnego opadania, a nie swobodnego spadania.
Zalety, które wyróżniają zawory SL
Najważniejszą zaletą sterowanego pilotem zaworu zwrotnego SL jest jego zerowa charakterystyka wycieku w kierunku zablokowania. W przeciwieństwie do zaworów zwrotnych bezpośredniego działania, które mogą lekko przeciekać pod wysokim ciśnieniem, lub zaworów przeciwwagi, które z natury charakteryzują się kontrolowanym wyciekiem, zawór SL zapewnia doskonałe uszczelnienie. Ma to kluczowe znaczenie w przypadku utrzymywania obciążenia statycznego, gdzie nawet niewielkie dryfty kumulują się z czasem, prowadząc do znacznych błędów pozycji.
Możliwość zdalnego sterowania zwiększa zasięg operatora i poprawia bezpieczeństwo. Stosując ciśnienie pilota z odległej lokalizacji, można zwolnić ładunki bez konieczności stania w pobliżu potencjalnie niebezpiecznego sprzętu. Systemy zatrzymania awaryjnego można również zintegrować z obwodami sterowanych pilotem zaworów zwrotnych SL, automatycznie zwalniając uwięzione ładunki po uruchomieniu blokad bezpieczeństwa. Ta elastyczność okazuje się cenna w systemach zautomatyzowanych, w których należy zminimalizować interwencję człowieka.
Wysoka przepustowość w stosunku do rozmiaru zaworu pomaga projektantom systemów zminimalizować masę podzespołów. Największe modele zaworów zwrotnych sterowanych pilotem SL obsługują przepływ 550 litrów na minutę, co jest wystarczające dla większości cylindrów przemysłowych, przy zachowaniu kompaktowych wymiarów montażowych. Tak wysoka zdolność przepływu wiąże się z niskim spadkiem ciśnienia w kierunku swobodnego przepływu, zwykle poniżej 5 barów przy nominalnym natężeniu przepływu, co oznacza mniej strat energii i niższą temperaturę pracy.
Szybka reakcja na zmieniające się warunki zapewnia sterowanym pilotowo zaworom zwrotnym przewagę w zastosowaniach dynamicznych. Gdy pojawi się ciśnienie pilota, zawór otwiera się szybko, a po ustąpieniu ciśnienia pilota, sprężyna i ciśnienie w układzie niemal natychmiast zamykają grzybek. Warianty dekompresyjne celowo spowalniają to działanie, aby zmniejszyć wstrząsy, ale nawet te modele reagują szybciej niż alternatywne typy zaworów, które opierają się na tarciu płynu lub skomplikowanych obwodach dozujących.
Dwukierunkowa elastyczność w konfiguracjach z podwójnym pilotem eliminuje potrzebę stosowania wielu zaworów w złożonych obwodach. Zawór zwrotny sterowany pojedynczym pilotem SL z podwójnymi wejściami pilota może zastąpić dwa oddzielne zawory w zastosowaniach wymagających utrzymywania obciążenia w obu kierunkach. Zmniejsza to liczbę części, potencjalne punkty wycieków i ogólną złożoność systemu, jednocześnie poprawiając niezawodność dzięki mniejszej liczbie komponentów.
Zrozumienie ograniczeń i ryzyka
Złożoność konstrukcyjna stwarza podstawową wadę zaworów zwrotnych sterowanych pilotem SL w porównaniu z prostszymi zaworami bezpośredniego działania. Dodatkowe komponenty, w tym grzybki pilotujące, tłoki sterujące i zewnętrzne kanały spustowe, zwiększają koszty produkcji i powodują więcej potencjalnych punktów awarii. Małe kanały pilotowe są szczególnie podatne na zanieczyszczenia, które mogą blokować sygnał sterujący i uniemożliwiać otwarcie zaworu w razie potrzeby.
Wymagania konserwacyjne są wyższe w przypadku zaworów zwrotnych sterowanych pilotem niż w przypadku prostszych alternatyw. Kanały pilotażowe wymagają regularnej kontroli i czyszczenia, aby zapobiec zatykaniu. Zużycie uszczelek zarówno na grzybku głównym, jak i grzybku pilotującym wymaga okresowej wymiany, zazwyczaj przy użyciu materiałów NBR lub FKM, w zależności od warunków cieczy i temperatury. Te zadania konserwacyjne wymagają większej wiedzy technicznej niż serwisowanie podstawowego zaworu zwrotnego i potencjalnie wymagają specjalistycznego szkolenia personelu konserwacyjnego.
Aplikacje z obciążeniem dynamicznym mogą powodować problemy z drganiami w modelach SL sterowanych pilotem zaworów zwrotnych. Kiedy obciążenia oscylują lub wibrują, zawór może wielokrotnie otwierać się i zamykać przy ciśnieniu progowym, powodując hałas i przyspieszone zużycie. Zawory z przeciwwagą radzą sobie z tymi dynamicznymi warunkami płynniej dzięki swojej progresywnej charakterystyce otwierania. Jeśli Twoje zastosowanie wymaga ciągłego ruchu ładunku, a nie statycznego utrzymywania, zawór zwrotny sterowany pilotem może nie być najlepszym wyborem.
Efekty rozszerzalności cieplnej stanowią subtelne, ale realne ryzyko w zastosowaniach z zaworami zwrotnymi sterowanymi pilotem. Kiedy olej hydrauliczny uwięziony pomiędzy zamkniętym zaworem a ładunkiem nagrzewa się, rozszerza się i zwiększa ciśnienie. Inżynierowie czasami nazywają to „blokadą termiczną”, ponieważ wzrost ciśnienia może być tak duży, że sygnał pilota nie jest w stanie go pokonać. Wzrost temperatury o około 10 stopni Celsjusza może spowodować wzrost ciśnienia w uwięzionych objętościach przekraczający 100 barów. Projektowanie termicznych zaworów nadmiarowych lub uwzględnienie płynów stabilnych temperaturowo pomaga zmniejszyć to ryzyko.
Względy kosztowe sprawiają, że modele zaworów zwrotnych sterowanych pilotem są mniej atrakcyjne w prostych zastosowaniach. Podstawowy zawór zwrotny bezpośredniego działania kosztuje znacznie mniej i doskonale sprawdza się w bezpośrednim zapobieganiu przepływowi zwrotnemu, gdy nie jest wymagane utrzymywanie obciążenia. Zaawansowane funkcje sterowania zaworem SL uzasadniają jego wyższą cenę tylko wtedy, gdy aplikacja szczególnie wymaga możliwości zdalnego wyzwalania, zerowego wycieku lub precyzyjnego sterowania dwukierunkowego.
Porównanie zaworów SL z rozwiązaniami alternatywnymi
Zawory zwrotne bezpośredniego działania stanowią najprostszą alternatywę dla sterowanego pilotem zaworu zwrotnego SL. Te podstawowe zawory wykorzystują samo ciśnienie płynu do uniesienia grzybka w stronę lekkiej sprężyny, umożliwiając przepływ w jednym kierunku, blokując przepływ wsteczny. Reagują bardzo szybko i kosztują znacznie mniej niż konstrukcje sterowane pilotażowo. Jednakże zawory zwrotne bezpośredniego działania mogą nieznacznie przeciekać pod wysokim ciśnieniem, zużywać się szybciej w wyniku bezpośredniego uderzenia płynu w grzybek i nie można ich zdalnie otworzyć w odwrotnym kierunku. Dobrze sprawdzają się w ochronie wylotu pompy lub podstawowej izolacji linii, ale nie spełniają wymagań dotyczących utrzymywania rzeczywistego obciążenia.
Zawory równoważące łączą funkcję nadmiaru ciśnienia z działaniem zaworu zwrotnego, zapewniając płynną kontrolę obciążeń dynamicznych. Zawory te modulują otwarcie w oparciu o ciśnienie obciążenia, umożliwiając kontrolowane opadanie obciążeń pionowych przy jednoczesnym utrzymywaniu przeciwciśnienia, aby zapobiec niekontrolowanej ucieczce. Doskonale sprawdzają się w sterowaniu ruchem sprzętu mobilnego, w którym ładunki stale się przemieszczają, np. wciągników dźwigowych lub bram podnośnikowych. Kompromis polega na tym, że zawory równoważące zawsze charakteryzują się kontrolowanym wyciekiem i kosztują więcej niż zawory zwrotne bezpośredniego działania lub sterowane pilotem. Do utrzymywania obciążenia statycznego, gdzie nie jest pożądany żaden ruch, sterowany pilotem zawór zwrotny SL zapewnia lepszą wydajność przy niższych kosztach.
Sterowane elektrycznie zawory elektromagnetyczne oferują kolejną opcję zdalnego wyzwalania. Zawory te wykorzystują cewki elektromagnetyczne do przesuwania wewnętrznych suwaków lub grzybków, zapewniając sterowanie włączaniem i wyłączaniem bez konieczności stosowania ciśnienia pilota. Dobrze sprawdzają się w systemach o elektronicznej architekturze sterowania i mogą integrować się bezpośrednio ze sterownikami PLC i innymi urządzeniami automatyki. Jednakże zawory elektromagnetyczne mają zazwyczaj mniejszą przepustowość niż zawory zwrotne sterowane pilotem o porównywalnej wielkości, generują ciepło podczas ciągłego zasilania i potrzebują energii elektrycznej do utrzymania pozycji otwartej. Sterowany pilotem zawór zwrotny SL sprawdza się w zastosowaniach, w których moc hydrauliczna jest łatwo dostępna, a złożoność elektryczna powinna być zminimalizowana.
Bezpieczniki hydrauliczne stanowią wyspecjalizowaną alternatywę dla utrzymania ładunku o znaczeniu krytycznym dla bezpieczeństwa. Urządzenia te zamykają się automatycznie po wykryciu nadmiernego natężenia przepływu, które może wskazywać na pęknięty wąż lub zepsutą złączkę. Zapewniają ochronę awaryjną, której nie są w stanie zapewnić sterowane pilotem zawory zwrotne. Bezpieczniki nie zapewniają jednak możliwości zdalnego wyzwalania i mogą powodować fałszywe wyzwalanie w uzasadnionych warunkach wysokiego przepływu. Wielu inżynierów łączy obie technologie, używając sterowanego pilotem zaworu zwrotnego SL do normalnego sterowania i bezpiecznika hydraulicznego do awaryjnego zabezpieczenia.
Praktyki konserwacyjne wydłużające żywotność
Regularne harmonogramy przeglądów zapewniają niezawodne działanie sterowanych pilotowo zaworów zwrotnych SL. Comiesięczne kontrole wizualne powinny zwracać uwagę na zewnętrzne wycieki oleju wokół uszczelek i powierzchni montażowych. Nawet małe nieszczelności wskazują na degradację uszczelnienia, która z biegiem czasu będzie się pogłębiać. Nasłuchiwanie nietypowych dźwięków podczas pracy zaworu może ujawnić problemy, zanim nastąpi całkowita awaria. Drganie lub piszczenie często oznacza niestabilne warunki ciśnienia lub zużyte powierzchnie grzybków.
Utrzymanie czystości cieczy chroni małe kanały pilotowe, które sprawiają, że sterowane pilotowo zawory zwrotne są podatne na zanieczyszczenia. Spełnianie wymagań klasy czystości ISO 4406 20/18/15 oznacza, że Twój system filtracji wychwytuje cząstki, zanim zdążą osadzić się w otworach kontrolnych. Stosowanie odpowiedniego oleju hydraulicznego niezanieczyszczonego wodą zapobiega korozji powierzchni wewnętrznych. Wiele programów konserwacji obejmuje kwartalne pobieranie próbek oleju i analizę w celu sprawdzenia, czy poziom zanieczyszczeń utrzymuje się w dopuszczalnych zakresach.
Kontrola linii pilotażowej zasługuje na szczególną uwagę, ponieważ te rurki i kanały o małej średnicy łatwo się zatykają. Odłączanie i płukanie zwrotne przewodów pilotowych co roku usuwa nagromadzone zanieczyszczenia. Zawory zwrotne w obwodzie pilotowym należy oczyścić lub wymienić, jeśli wykazują oznaki zakleszczenia. Testowanie ciśnienia pilota za pomocą manometru potwierdza, że odpowiedni sygnał sterujący dociera do portu X, gdy wydasz polecenie otwarcia sterowanego pilotem zaworu zwrotnego SL.
Częstotliwość wymiany uszczelek zależy od warunków pracy, ale zazwyczaj następuje co dwa do pięciu lat. Uszczelnienia NBR wytrzymują dłużej w zastosowaniach w umiarkowanych temperaturach, natomiast uszczelnienia FKM wytrzymują wyższe temperatury i agresywne płyny, ale są droższe. Podczas wymiany uszczelek należy sprawdzić współpracujące powierzchnie grzybka i korpusu zaworu pod kątem zarysowań lub zużycia, które mogłoby uniemożliwić dobre uszczelnienie nawet w przypadku nowych elastomerów. Lekkie polerowanie drobnym papierem ściernym może przywrócić powierzchnie uszczelniające, ale głębokie zarysowania wymagają wymiany korpusu zaworu.
Testy funkcjonalne potwierdzają, że sterowane pilotem zawory zwrotne nadal działają prawidłowo. Prosty test wykorzystuje pionowy cylinder obciążony ciężarkiem. Przy zablokowanym ciśnieniu pilota obciążenie powinno pozostać idealnie nieruchome przez wiele godzin lub dni, wykazując zerowy wyciek. Przyłożenie znamionowego ciśnienia pilota powinno otworzyć zawór i umożliwić płynne opadanie ładunku. Jeśli obciążenie będzie pełzać w dół przy wyłączonym ciśnieniu pilota lub jeśli do otwarcia zaworu potrzebne będzie nadmierne ciśnienie pilota, konieczna jest konserwacja lub wymiana.
Rozwiązywanie typowych problemów
Jeżeli sterowany pilotem zawór zwrotny SL nie otworzy się na polecenie, należy rozpocząć od sprawdzenia ciśnienia pilota na porcie X. Użycie manometru na złączu pilota potwierdza, czy do zaworu dociera odpowiedni sygnał ciśnienia. Jeśli ciśnienie pilota wynosi poniżej 5 barów, problem leży w obwodzie pilota, a nie w samym zaworze. Sprawdź, czy nie są zablokowane linie, uszkodzone zawory pilotowe lub niewystarczająca wydajność pompy na zasilaniu pilota.
Jeśli odczyt ciśnienia pilota jest prawidłowy, ale zawór nadal się nie otwiera, należy podejrzewać zanieczyszczenie w kanale pilota lub zablokowany tłok sterujący. Demontaż zaworu zazwyczaj ujawnia brud lub korozję uniemożliwiającą ruch tłoka. Dokładne oczyszczenie wszystkich kanałów wewnętrznych i wymiana uszczelek zwykle przywraca funkcjonalność. W ciężkich przypadkach powierzchnia tłoka sterującego może zostać zarysowana i wymagać wymiany.
Wyciek w zablokowanym kierunku wskazuje na uszkodzenie grzybka lub gniazda. Niewielkie ilości zanieczyszczeń mogą osadzić się na miękkiej powierzchni grzybka, tworząc ścieżki wycieków nawet przy zamkniętym zaworze. Demontaż i kontrola wykażą, czy czyszczenie grzybka i gniazda przywróci uszczelnienie, czy też potrzebne będą części zamienne. Jeżeli po czyszczeniu wyciek nie ustąpi, należy sprawdzić, czy ciśnienie w układzie nie przekroczyło znamionowej wydajności zaworu, co może trwale uszkodzić powierzchnie uszczelniające.
Drganie lub wibracje podczas pracy sugerują, że obciążenie jest niestabilne lub ciśnienie pilota oscyluje. Sprawdź, czy obciążenie pozostaje stałe podczas pracy zaworu. Jeśli samo obciążenie wibruje, sterowany pilotem zawór zwrotny SL może nie być właściwym rozwiązaniem dla tego zastosowania. Niestabilność ciśnienia w obwodzie pilotowym może powodować wielokrotne otwieranie i zamykanie zaworu w jego wartości progowej. Zainstalowanie akumulatora w przewodzie pilotowym często wyrównuje te wahania ciśnienia i przestaje drgać.
Hałas podczas przełączania zaworów zazwyczaj oznacza, że funkcja dekompresji nie działa prawidłowo lub aplikacja wymaga zaworu typu A zamiast typu B. Modele bez stopnia wstępnego otwarcia grzybka kulkowego nagle zwalniają ciśnienie, co może spowodować wstrząs akustyczny w przewodach hydraulicznych. Jeśli hałas jest nie do zaakceptowania, przejście na zawór zwrotny sterowany pilotem SL w wersji dekompresyjnej zwykle rozwiązuje problem. Alternatywnie dodanie małego otworu w przewodzie pilotowym spowalnia otwieranie zaworu, zmniejszając wstrząsy kosztem nieco wolniejszej reakcji.
Sytuacje związane z blokadą termiczną wymagają różnych podejść do rozwiązywania problemów. Jeśli przemieszczanie ładunków staje się trudne po tym, jak system pozostaje bezczynny w gorących warunkach, prawdopodobnie ekspansja uwięzionego płynu powoduje nadmierne ciśnienie. Zainstalowanie małych termicznych zaworów nadmiarowych ustawionych powyżej normalnego ciśnienia roboczego, ale poniżej możliwości sterowania pilotem, pozwala na rozszerzalność cieplną bez wpływu na normalne działanie. Alternatywnie, zastosowanie stabilnych temperaturowo płynów hydraulicznych zmniejsza współczynniki rozszerzalności cieplnej.
Przyszły rozwój i trendy w branży
Projektanci układów hydraulicznych coraz częściej integrują czujniki z elementami sterowanego pilotem zaworu zwrotnego SL, aby umożliwić konserwację predykcyjną. Przetworniki ciśnienia w przewodach pilotowych monitorują siłę sygnału sterującego, ostrzegając operatorów, zanim ciśnienie pilota spadnie poniżej poziomu funkcjonalnego. Czujniki zanieczyszczeń w przewodzie spustowym z portu Y wykrywają, kiedy zaczynają gromadzić się cząstki, uruchamiając konserwację, zanim nastąpi zablokowanie. Te inteligentne systemy zaworów redukują nieplanowane przestoje dzięki wczesnemu wykrywaniu problemów.
Przepisy dotyczące ochrony środowiska wymuszają stosowanie biodegradowalnych płynów hydraulicznych, szczególnie w sprzęcie mobilnym i zastosowaniach leśnych. Nowoczesne zawory zwrotne sterowane pilotem typu SL obsługują te płyny dzięki kompatybilnym materiałom uszczelnień i zwiększonej ochronie przed korozją. VDMA 24568 i podobne normy pomagają inżynierom w wyborze odpowiednich zaworów do zastosowań w biooleju. W miarę wzrostu obaw o środowisko należy spodziewać się szerszej kompatybilności z alternatywnymi chemikaliami płynów.
Trendy miniaturyzacji w sprzęcie mobilnym stwarzają zapotrzebowanie na mniejsze, lżejsze zawory zwrotne sterowane pilotem, bez utraty wydajności. Zaawansowane techniki produkcyjne, w tym druk 3D i odlewanie precyzyjne, mogą umożliwić tworzenie bardziej kompaktowych projektów. Redukcja masy ma istotne znaczenie w przypadku sprzętu mobilnego zasilanego akumulatorowo, gdzie każdy kilogram wpływa na zasięg działania. Przyszłe modele zaworów zwrotnych sterowanych pilotem SL mogą zawierać lżejsze materiały, takie jak aluminium lub sztuczne tworzywa sztuczne, w elementach nie przenoszących ciśnienia.
Udoskonalenia w zakresie efektywności energetycznej skupiają się na zmniejszeniu spadków ciśnienia w kierunku swobodnego przepływu. Nawet obecny spadek ciśnienia o 5 barów przy przepływie nominalnym oznacza zmarnowaną energię, która zamienia się w ciepło. Zoptymalizowana geometria ścieżki przepływu może potencjalnie zmniejszyć spadek ciśnienia o połowę, poprawiając ogólną wydajność systemu. Wraz ze wzrostem kosztów energii i wzrostem presji na środowisko, wzrost wydajności staje się bardziej atrakcyjny ekonomicznie.
Prawdopodobnie będzie się rozwijać integracja z elektronicznymi systemami sterowania. Chociaż sterowany pilotem zawór zwrotny SL opiera się obecnie wyłącznie na hydraulicznych sygnałach pilotowych, przyszłe wersje mogą zawierać elektroniczne zawory pilotowe i czujniki położenia wbudowane bezpośrednio w korpus zaworu. Integracja ta upraszcza architekturę systemu i umożliwia bardziej wyrafinowane algorytmy sterowania przy jednoczesnym zachowaniu prostoty mechanicznej i niezawodności, które czynią zawory zwrotne sterowane pilotem atrakcyjnymi.
Dokonanie właściwego wyboru dla swojej aplikacji
Wybór sterowanego pilotem zaworu zwrotnego SL w porównaniu z technologiami alternatywnymi wymaga dokładnej oceny konkretnych wymagań. Zacznij od określenia, czy Twoja aplikacja wymaga statycznego utrzymywania obciążenia, czy dynamicznej kontroli obciążenia. Jeśli obciążenie powinno pozostać całkowicie nieruchome, gdy zawór jest zamknięty, charakterystyka zerowego wycieku sterowanego pilotem zaworu zwrotnego SL sprawia, że jest to najlepszy wybór. Jeżeli ładunek przemieszcza się często z kontrolowaną szybkością opadania, zawór równoważący prawdopodobnie sprawdzi się lepiej.
Zastanów się, czy możliwość zdalnego wyzwalania ma znaczenie w Twoim projekcie. W prostych zastosowaniach, w których akceptowalna jest ręczna obsługa zaworów, można zastosować tańsze zawory zwrotne bezpośredniego działania. Kiedy operatorzy muszą sterować otwarciem zaworu na odległość lub gdy zautomatyzowane systemy muszą zintegrować sterowanie zaworem, sterowany pilotem zawór zwrotny SL zapewnia niezbędną zdalną obsługę poprzez obwód pilota. Względy bezpieczeństwa często decydują o tym wymaganiu, gdy trzymanie personelu z dala od obszarów niebezpiecznych poprawia ogólne bezpieczeństwo systemu.
Uczciwie oceń możliwości kontroli zanieczyszczeń swojego systemu. Zawór zwrotny sterowany pilotem Modele SL wymagają czystego płynu hydraulicznego i odpowiedniej filtracji. Jeśli aplikacja działa w zapylonym środowisku ze marginalną filtracją lub jeśli praktyki konserwacyjne są niespójne, prostsze typy zaworów z mniejszą liczbą małych przelotów mogą okazać się bardziej niezawodne pomimo ich ograniczeń wydajności. Nie wybieraj skomplikowanych zaworów do systemów, które nie są w stanie utrzymać czystości wymaganej przez te zawory.
Wymagania dotyczące natężenia przepływu i ciśnienia zawężają wybór rozmiaru zaworu. Zmierz rzeczywiste natężenie przepływu w swoim obwodzie, zamiast polegać na wydajności pompy, ponieważ większość systemów nie działa przy maksymalnym przepływie w sposób ciągły. Wybór najmniejszego zaworu, który obsługuje rzeczywiste natężenie przepływu, minimalizuje koszty i wagę. Wartości ciśnienia powinny przekraczać maksymalne ciśnienie w systemie z odpowiednim marginesem bezpieczeństwa, zazwyczaj wybierając zawory o wartości znamionowej co najmniej 25 procent wyższej od maksymalnego oczekiwanego ciśnienia.
Wymagania dotyczące zewnętrznego odpływu określają, czy potrzebny jest model SL, czy wystarczy prostszy wariant SV. Jeśli spust pilotowy może powrócić do zbiornika przez ten sam kolektor, co zawór główny, modele SV z wewnętrznym spustem działają dobrze. Gdy spust pilotowy musi być poprowadzony oddzielnie, być może w celu zapewnienia, że ciśnienie w zbiorniku nie będzie zakłócać działania pilota, zewnętrzny port spustowy Y w modelach sterowanego pilotem zaworu zwrotnego SL zapewnia niezbędną elastyczność.
Ograniczenia przestrzeni instalacyjnej wpływają na wybór stylu montażu. Montaż płytowy zapewnia najbardziej kompaktową instalację, gdy można zaprojektować rozdzielacz tak, aby pomieścić wiele zaworów. Połączenia gwintowe zapewniają elastyczność w zastosowaniach modernizacyjnych lub na stanowiskach testowych, gdzie wykonanie kolektora nie jest praktyczne. Przed podjęciem decyzji o konkretnej konfiguracji montażu dokładnie zmierz dostępną przestrzeń i przejrzyj rysunki wymiarowe.
Wniosek
Zawór zwrotny sterowany pilotem SL pełni specyficzną, ale ważną rolę w układach hydraulicznych wymagających zdalnie sterowanego utrzymywania obciążenia bez wycieków. Konfiguracja zewnętrznego spustu zapewnia elastyczność projektowania, której nie mogą dorównać standardowe modele SV, co jest szczególnie cenne w złożonych obwodach, w których liczy się poprowadzenie ciśnienia pilota. Zrozumienie zarówno możliwości, jak i ograniczeń tych zaworów pomaga inżynierom podejmować świadome decyzje dotyczące tego, kiedy ich używać i jak prawidłowo je konserwować.
W zastosowaniach związanych z obciążeniem statycznym w automatyce przemysłowej, sprzęcie mobilnym i systemach o krytycznym znaczeniu dla bezpieczeństwa, technologia sterowanych pilotem zaworów zwrotnych SL zapewnia niezawodną wydajność, której prostsze alternatywy nie są w stanie dorównać. Wyższe koszty i wymagania konserwacyjne są uzasadnione, gdy niezbędny jest brak wycieków i zdalne sterowanie. Mniej wymagające zastosowania często działają dobrze z zaworami zwrotnymi bezpośredniego działania lub innymi prostszymi rozwiązaniami przy niższych kosztach.
Właściwy dobór wymaga dopasowania specyfikacji zaworu do rzeczywistych wymagań systemu, biorąc pod uwagę średnicę nominalną, ciśnienie znamionowe, materiały uszczelnień i konfigurację montażową. Szczegółowa dokumentacja techniczna firmy Bosch Rexroth, w tym katalog RE 21482, dostarcza danych niezbędnych do dokładnego doboru zaworu. Dostawcy tacy jak Hyquip i Leader Hydraulics mogą zapewnić wsparcie w zakresie zastosowań i ceny konkretnych modeli.
Programy konserwacji, które kładą nacisk na kontrolę zanieczyszczeń i regularne inspekcje, zapewniają niezawodną pracę sterowanych pilotowo zaworów zwrotnych SL przez dziesięć lat lub dłużej. Kiedy pojawiają się problemy, systematyczne rozwiązywanie problemów zwykle identyfikuje możliwe do naprawienia przyczyny, takie jak zablokowanie przewodu pilota lub zużycie uszczelek. Zrozumienie wewnętrznego działania tych zaworów znacznie zwiększa skuteczność rozwiązywania problemów.
W miarę ewolucji technologii hydraulicznej w kierunku większej integracji ze sterowaniem elektronicznym i zwiększonej efektywności energetycznej, konstrukcje zaworów zwrotnych sterowanych pilotem SL będą w dalszym ciągu dostosowywać się, aby spełniać nowe wymagania. Podstawowa zasada działania — wykorzystanie ciśnienia pilota do mechanicznego zwolnienia uszczelnionego grzybka — pozostaje niezmieniona i prawdopodobnie będzie służyć układom hydraulicznym przez wiele nadchodzących dziesięcioleci. Inżynierowie, którzy dokładnie rozumieją te zawory, mogą projektować lepsze systemy i skuteczniej rozwiązywać problemy.
