Podczas pracy z układami hydraulicznymi kontrolowanie przepływu płynu w obu kierunkach ma kluczowe znaczenie dla bezpieczeństwa i wydajności. Sterowany pilotem zawór zwrotny SV służy dokładnie temu celowi, umożliwiając swobodny przepływ w jednym kierunku, blokując jednocześnie przepływ wsteczny do czasu wydania polecenia otwarcia. Ta inteligentna konstrukcja zaworu stała się niezbędna w nowoczesnych zastosowaniach hydraulicznych, gdzie konieczne jest utrzymywanie ładunku i kontrolowane zwalnianie.

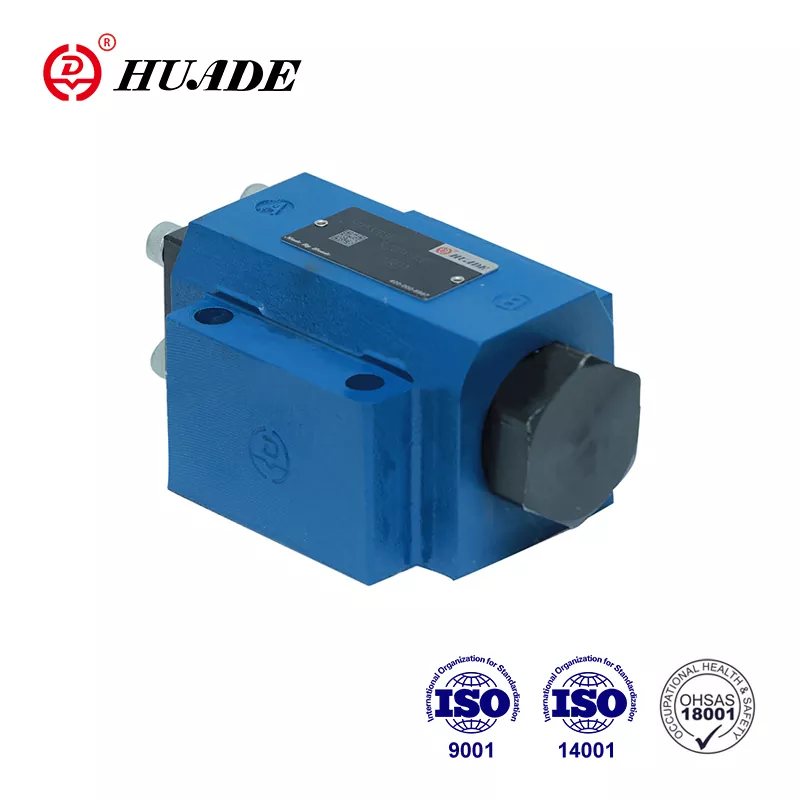

Zawór zwrotny sterowany pilotem SV różni się od standardowych zaworów zwrotnych unikalnym mechanizmem sterującym. Podczas gdy tradycyjne zawory zwrotne po prostu zapobiegają przepływowi zwrotnemu, wersja SV posiada port sterowania pilotem, który w razie potrzeby może zastąpić funkcję blokowania. Ten pozornie prosty dodatek przekształca zawór z elementu pasywnego w aktywny element sterujący.
Zrozumienie podstawowego projektu
Sterowany pilotem zawór zwrotny SV składa się z kilku kluczowych, współpracujących ze sobą elementów. Główny zawór grzybkowy obsługuje główną ścieżkę przepływu z portu A do portu B. Kiedy płyn przepływa w tym kierunku, ciśnienie popycha grzybek do otwarcia, naciskając na lekką sprężynę, umożliwiając prawie nieograniczony przepływ. Spadek ciśnienia wynosi zwykle około 4 barów przy 100 litrach na minutę w przypadku zaworu o standardowym rozmiarze NG10.
Odwrotny kierunek opowiada inną historię. Kiedy w porcie B wzrasta ciśnienie, które próbuje płynąć z powrotem do portu A, grzybek mocno przylega do powierzchni uszczelniającej. Ciśnienie w układzie faktycznie pomaga w utworzeniu tego uszczelnienia, a ściśnięta sprężyna dodaje dodatkową siłę. Dzięki tej konstrukcji osiągany jest poziom wycieków poniżej 0,1 mililitra na minutę, nawet przy maksymalnym ciśnieniu roboczym wynoszącym 315 barów.
Mechanizm sterowania pilota wykorzystuje port X do pominięcia funkcji blokowania. Kiedy ciśnienie pilota dociera do tłoka sterującego, wytwarza siłę wystarczającą do wypchnięcia głównego grzybka z gniazda pomimo przeciwnego ciśnienia obciążenia. Wymagane ciśnienie pilota zwykle wynosi około 5 barów powyżej ciśnienia obciążenia, aby zapewnić niezawodne otwarcie.
Jak obszary ciśnienia określają wydajność
Skuteczność sterowanego pilotem zaworu zwrotnego SV zależy w dużym stopniu od relacji pomiędzy różnymi obszarami ciśnienia w zaworze. Inżynierowie wyznaczają te obszary jako od A1 do A4, a każdy z nich służy określonemu celowi w równaniu bilansu sił.
Obszar A1 reprezentuje główną powierzchnię grzybka wystawioną na działanie ciśnienia obciążenia. W przypadku zaworu o rozmiarze 10 wynosi to około 1,33 centymetra kwadratowego. Obszar A2 przedstawia powierzchnię grzybka pilotującego, zazwyczaj stanowiącą jedną czwartą wielkości A1. Powierzchnia tłoka sterującego A3 musi być wystarczająco duża, aby pokonać połączone siły wynikające z ciśnienia obciążenia i napięcia sprężyny, zwykle w zakresie od 2 do 3,8 centymetra kwadratowego w przypadku mniejszych zaworów.
Równowaga sił określa moment otwarcia zaworu. Ciśnienie obciążenia pomnożone przez różnicę powierzchni efektywnej pomiędzy A1 i A2 plus siła sprężyny musi zostać pokonane przez ciśnienie pilota działające na powierzchnię A3. Ta matematyczna zależność zapewnia przewidywalne działanie w różnych warunkach obciążenia.
Dwa główne typy konfiguracji
Zawory zwrotne sterowane pilotem są dostępne w konfiguracjach SV i SL, każda dostosowana do różnych wymagań obwodu. Typ SV posiada wewnętrzne prowadzenie spustu, gdzie komora pilotowa wychodzi z powrotem do portu A. Ta zwarta konstrukcja sprawdza się dobrze, gdy port A jest podłączony do zbiornika lub niskiego ciśnienia, ułatwiając instalację i minimalizując połączenia zewnętrzne.
Konfiguracja SL dodaje oddzielny zewnętrzny port spustowy Y. Takie rozwiązanie okazuje się konieczne, gdy w porcie A panuje znaczne ciśnienie, które zakłócałoby działanie pilota. Dzięki niezależnemu poprowadzeniu drenażu komory sterującej, zawór działa niezawodnie nawet przy wstępnie obciążonych lub ciśnieniowych portach A. Powierzchnia pierścieniowa A4, mniejsza niż A3, określa efektywną powierzchnię regulacyjną w zaworach SL.
Wybór pomiędzy SV i SL zależy od projektu obwodu. Jeśli ciśnienie w porcie A jest bliskie atmosferycznemu, zwykle wystarcza prostsza wersja SV. Gdy port A wykryje znaczne ciśnienie lub zostanie podłączony do innego elementu znajdującego się pod ciśnieniem, konfiguracja SL zapobiega niepożądanym zakłóceniom pilota.
Funkcja dekompresji
Standardowe zawory zwrotne sterowane pilotem mogą powodować znaczne skoki ciśnienia podczas otwierania pod dużym obciążeniem. Nagłe uwolnienie uwięzionego ciśnienia powoduje wstrząs hydrauliczny, który obciąża komponenty i powoduje hałas. Aby rozwiązać ten problem, producenci opracowali wariant dekompresji typu A.
Mechanizm dekompresyjny zawiera mały zawór kulowy, który otwiera się nieco przed głównym grzybkiem. Umożliwia to kontrolowaną redukcję ciśnienia w objętości kontrolnej, zwykle ograniczając spadek ciśnienia do wartości poniżej 50 barów. W przypadku zaworu o rozmiarze 10 objętość kontrolna wynosi około 2,5 centymetra sześciennego, która musi zostać rozprężona, zanim nastąpi pełne otwarcie.
Proces dekompresji powoduje krótkie opóźnienie w reakcji zaworu, ale znacznie zmniejsza obciążenie systemu. Ta funkcja szczególnie przynosi korzyści w zastosowaniach obejmujących duże cylindry lub obciążenia o dużej bezwładności. Kompromis pomiędzy czasem reakcji i płynnym działaniem wymaga starannego rozważenia podczas projektowania systemu.
Zakresy rozmiarów i przepustowość
Zawory zwrotne sterowane pilotem serii SV obejmują rozmiary od 06 do 32, zgodnie z normami ISO 5781. Każde oznaczenie rozmiaru odpowiada w przybliżeniu nominalnej średnicy przyłącza w milimetrach podzielonej przez około 1,6. Ta standaryzacja pomaga inżynierom szybko oszacować wydajność zaworu i wymagania montażowe.
Zawory o rozmiarach 06 i 10 obsługują przepływ do 150 litrów na minutę i masę od 0,8 do 1,8 kilograma. Te kompaktowe jednostki mieszczą się w ciasnych przestrzeniach, zapewniając jednocześnie niezawodne utrzymanie obciążenia małych i średnich cylindrów. Skromna objętość kontrolna wynosząca od 1,2 do 2,5 centymetrów sześciennych umożliwia szybki czas reakcji.
Średnie rozmiary 16 i 20 obsługują przepływ od 150 do 300 litrów na minutę. Wymiary fizyczne odpowiednio się zwiększają, przy czym zawory rozmiaru 20 ważą około 7,8 kilograma. Większe objętości sterujące, od 5 do 10,8 centymetrów sześciennych, wymagają większej ilości oleju sterującego, ale wytrzymują proporcjonalnie większe siły przepływu.
Zawory o rozmiarach 25 i 32 służą do zastosowań w ciężkich warunkach, przy wydajności przepływu sięgającej 550 litrów na minutę. Te duże zawory ważą od 8 do 12 kilogramów i wymagają solidnego montażu. Objętość sterująca od 12 do 19,27 centymetrów sześciennych zapewnia odpowiednią siłę pilota nawet przy maksymalnym ciśnieniu obciążenia.
Uwagi dotyczące instalacji

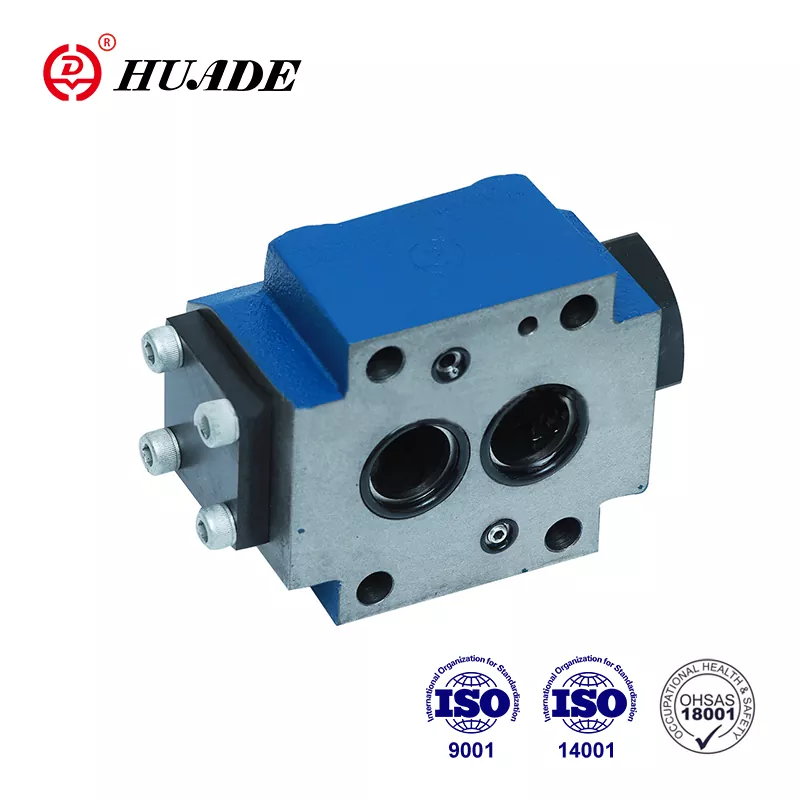

Prawidłowy montaż zapewnia długą żywotność i niezawodną pracę. Sterowany pilotem zawór zwrotny SV jest zazwyczaj montowany na płycie przyłączeniowej zgodnie ze standardami interfejsu ISO 5781. Powierzchnia montażowa wymaga maksymalnej chropowatości 1 mikrometra, aby zapobiec powstawaniu wycieków wokół uszczelki.
Śruby mocujące muszą być dokręcone z odpowiednim momentem, aby zapewnić odpowiednie uszczelnienie bez zniekształcania korpusu zaworu. Standardowe specyfikacje wymagają 75 niutonometrów przy współczynniku tarcia 0,14. Zawory rozmiaru 10 wykorzystują cztery śruby M10 o długości 50 milimetrów, podczas gdy rozmiar 32 wymaga sześciu śrub M10 o długości 85 milimetrów. Nierówny rozkład momentu obrotowego może wypaczyć powierzchnię montażową i zagrozić integralności uszczelnienia.
Orientacja generalnie nie ma znaczenia w przypadku zaworów zwrotnych sterowanych pilotem, ponieważ opierają się one raczej na siłach ciśnienia niż grawitacji. Jednakże pozycja montażowa powinna umożliwiać łatwy dostęp do funkcji regulacyjnych, jeśli są obecne. Podczas planowania połączeń rurowych należy wziąć pod uwagę lokalizację portów pilotowych i spustowych, aby zminimalizować prowadzenie przewodów zewnętrznych.
Wymagania dotyczące płynu hydraulicznego
Sterowany pilotem zawór zwrotny SV działa niezawodnie przy zastosowaniu standardowych mineralnych olejów hydraulicznych spełniających specyfikacje HL lub HLP. Lepkość robocza waha się od 2,8 do 500 milimetrów kwadratowych na sekundę, chociaż optymalna wydajność występuje w przedziale od 16 do 46 centystoksów w temperaturze 40 stopni Celsjusza. Niższa lepkość zmniejsza spadek ciśnienia, ale może zwiększyć wyciek, podczas gdy wyższa lepkość działa odwrotnie.
Limity temperatur zależą od materiałów uszczelnienia. Standardowe uszczelki z kauczuku nitrylowego tolerują temperatury od -30 do plus 80 stopni Celsjusza, odpowiednie dla większości środowisk przemysłowych. Zastosowania, w których występują wysokie temperatury lub płyny syntetyczne, korzystają z uszczelek fluorowęglowych, które wytrzymują temperatury od -20 do plus 80 stopni, a jednocześnie są odporne na agresywne media. Płyny biodegradowalne, takie jak HETG, często wymagają również uszczelek fluorowęglowych.
Czystość płynu ma bezpośredni wpływ na żywotność i niezawodność zaworu. Zalecany poziom zanieczyszczenia ISO 4406 20/18/15 oznacza nie więcej niż 5000 cząstek na mililitr powyżej 4 mikrometrów, 1300 powyżej 6 mikrometrów i 320 powyżej 14 mikrometrów. Właściwa filtracja zgodna z normą Bosch Rexroth RE 50070 utrzymuje te wartości graniczne i zapobiega przedwczesnemu zużyciu.
Typowe scenariusze zastosowań
Maszyny budowlane stanowią jeden z największych rynków zaworów zwrotnych sterowanych pilotem. Siłowniki wysięgnika koparki wymagają niezawodnego utrzymywania ładunku, aby zapobiec opadnięciu ramienia, gdy operator zwolni elementy sterujące. Tę funkcję bezpieczeństwa zapewnia sterowany pilotem zawór zwrotny SV zainstalowany w każdym porcie butli. Gdy operator uruchomi dźwignię sterującą, ciśnienie sterujące z zaworu kierunkowego otwiera zawory zwrotne, umożliwiając kontrolowane opuszczanie.
Wtryskarki wykorzystują te zawory do mocowania cylindrów mocujących formę. Ogromne siły, często przekraczające 100 kiloniutonów, wymagają utrzymania obciążenia bez wycieków. Dwa sterowane pilotem zawory zwrotne w konfiguracji redundantnej spełniają kategorię bezpieczeństwa 3 zgodnie z normą EN ISO 13849. Jeśli jeden zawór ulegnie awarii, drugi utrzymuje obciążenie do czasu, aż konserwacja rozwiąże problem.
Zastosowania w urządzeniach podnoszących łączą sterowane pilotem zawory zwrotne z zaworami sterującymi przepływem, co zapewnia płynne opadanie ładunku. Zawór zwrotny zapobiega niekontrolowanemu opadaniu, natomiast oddzielna przepustnica mierzy prędkość uwalniania. To rozwiązanie spełnia wymagania ANSI B30.5 dotyczące systemów bezpieczeństwa dźwigów i wciągników. Sygnał pilota pochodzi z zaworu sterującego operatora, co gwarantuje, że świadome działanie poprzedza ruch opuszczania.
Charakterystyka wydajności
Spadek ciśnienia na sterowanym pilotowo zaworze zwrotnym SV w kierunku swobodnego przepływu zmienia się w zależności od wielkości i natężenia przepływu. Zawór rozmiaru 32 przepływający 400 litrów na minutę zazwyczaj wykazuje stratę ciśnienia około 20 barów. Ten stosunkowo niski opór sprawia, że zawór jest wydajny podczas normalnej pracy, przy częstych zmianach obciążenia w górę i w dół.
Stosunek ciśnienia pilota określa charakterystykę sterowania. W przypadku zaworów bez dekompresji ciśnienie pilota musi być równe ciśnieniu obciążenia plus 2 do 5 barów, aby zagwarantować otwarcie. Wersje dekompresyjne wykazują większą zmienność, z pasmem rozproszenia plus/minus 10 barów, w zależności od natężenia przepływu i stanu zaworu. Ta odmiana odzwierciedla etapowy proces otwierania, podczas którego zawór kulowy traci ciśnienie, zanim główny grzybek się poruszy.
Czas reakcji ma znaczenie w zastosowaniach wymagających szybkiego zwolnienia obciążenia. Opóźnienie czasowe pomiędzy podaniem ciśnienia pilota a osiągnięciem pełnego przepływu zależy od objętości sterującej i przepustowości pilota. Mniejsze zawory reagują w czasie krótszym niż 50 milisekund, podczas gdy większe jednostki mogą wymagać od 100 do 200 milisekund. Dodanie dekompresji nieznacznie zwiększa te czasy, ale pozostaje akceptowalne w większości zastosowań przemysłowych.
Opcje ciśnienia pękania
Napięcie wstępne sprężyny w sterowanym pilotowo zaworze zwrotnym SV określa jego ciśnienie pękania w kierunku swobodnego przepływu. Producenci zazwyczaj oferują cztery standardowe opcje: 1,5, 3, 6 i 10 bar dla mniejszych rozmiarów lub 2,5, 5, 7,5 i 10 bar dla większych zaworów. Ta regulowana funkcja umożliwia dopasowanie zaworu do określonych wymagań obwodu.
Niższe ciśnienie pękania minimalizuje straty energii podczas normalnej pracy, ale może pozwolić na niewielki wyciek wsteczny pod dużym obciążeniem. Zastosowania, w których priorytetem jest wydajność, a nie absolutna skuteczność uszczelnienia, często wymagają ustawień 1,5 lub 2,5 bara. Zmniejszona siła sprężyny oznacza również, że do otwarcia zaworu w odwrotnym kierunku potrzebne jest mniejsze ciśnienie pilota.
Wyższe ciśnienie pękania poprawia uszczelnienie w ekstremalnych warunkach i zapobiega niezamierzonemu otwarciu na skutek wahań ciśnienia. W ciężkim sprzęcie budowlanym i zastosowaniach krytycznych dla bezpieczeństwa często stosuje się ustawienia 6 lub 10 barów. Większa siła sprężyny zapewnia dodatkowe zabezpieczenie przed awarią uszczelnienia, ale zwiększa zarówno spadek ciśnienia w przód, jak i wymagane ciśnienie pilota.
Porównanie z alternatywnymi typami zaworów
Proste zawory zwrotne kosztują znacznie mniej niż wersje sterowane pilotem, ale nie mają możliwości odwrotnego otwierania. Ich współczynniki wycieków wynoszące od 5 do 10 mililitrów na minutę pod obciążeniem okazują się niedopuszczalne w zastosowaniach wymagających długotrwałego utrzymywania pozycji. Sterowany pilotem zawór zwrotny SV poprawia skuteczność wycieków pięciokrotnie, dodając jednocześnie funkcję kontrolowanego uwalniania.
Zawory z przeciwwagą zapewniają podobne utrzymywanie obciążenia ze zintegrowanym reduktorem ciśnienia i kontrolą przepływu. Zawory te sprawdzają się dobrze w przypadku obciążeń wyprzedzających, takich jak cylindry pionowe, w których ruch wspomaga grawitacja. Jednakże zazwyczaj kosztują więcej niż sterowane pilotem zawory zwrotne i powodują dodatkowy spadek ciśnienia w obu kierunkach. Zawór zwrotny sterowany pilotem SV sprawdza się tam, gdzie ważny jest swobodny przepływ w jednym kierunku.
Zawory zwrotne sterowane podwójnym pilotem zapewniają redundantne utrzymywanie obciążenia w zastosowaniach o krytycznym znaczeniu dla bezpieczeństwa. Każdy zawór może niezależnie obsługiwać pełne obciążenie, spełniając wyższe kategorie bezpieczeństwa. Zwiększone koszty i złożoność mają sens tylko wtedy, gdy przepisy lub ocena ryzyka wymagają nadmiarowości. Zawory zwrotne sterowane jednym pilotem wystarczą do większości zastosowań przemysłowych, jeśli są odpowiednio dobrane i konserwowane.
Proces wymiarowania i selekcji
Określenie prawidłowego rozmiaru zaworu zwrotnego sterowanego pilotem SV rozpoczyna się od wymagań dotyczących przepływu. Oblicz maksymalne natężenie przepływu przez zawór w obu kierunkach, uwzględniając wszelkie jednoczesne operacje. Wybierz rozmiar zaworu, który wytrzyma ten przepływ przy akceptowalnym spadku ciśnienia, zwykle poniżej 20 barów dla swobodnego kierunku przepływu.
Sprawdź, czy ciśnienie robocze mieści się w zakresie maksymalnej wartości znamionowej zaworu wynoszącej 315 barów. Uwzględnij czynniki bezpieczeństwa i rozważ skoki ciśnienia spowodowane gwałtownym zamknięciem zaworu lub spadkiem ciśnienia pompy. Źródło ciśnienia pilota musi niezawodnie dostarczać co najmniej 5 barów powyżej maksymalnego ciśnienia obciążenia, aby zapewnić stałą wydajność otwierania.
Wybierz pomiędzy konfiguracjami SV i SL w oparciu o warunki portu A. Jeśli ten port łączy się ze zbiornikiem lub pozostaje bezciśnieniowy, prostsza konstrukcja SV działa dobrze. Gdy port A przenosi znaczne ciśnienie lub zasila inne komponenty, należy wybrać wersję SL z zewnętrznym spustem. Poprowadź złącze Y do zbiornika rurociągiem o odpowiednich średnicach.
Zdecyduj, czy dekompresja jest konieczna, oceniając potencjalny szok ciśnieniowy. Systemy z dużą objętością uwięzioną lub wrażliwymi komponentami korzystają z wersji typu A. Niewielkie opóźnienie reakcji rzadko powoduje problemy w typowych cyklach przemysłowych. Wersje standardowe bez dekompresji kosztują mniej i szybciej reagują w zastosowaniach, w których obciążenie udarowe nie stanowi problemu.
Odczytywanie kodów zamówień
Producenci stosują systematyczne kody oznaczeń w celu określenia konfiguracji sterowanych pilotem zaworów zwrotnych. Typowy kod, taki jak SV 10 PA1-4X, dzieli się na odrębne elementy. Pierwsze litery oznaczają typ zaworu, SV dla spustu wewnętrznego lub SL dla spustu zewnętrznego. Poniższa liczba pokazuje oznaczenie rozmiaru, w tym przypadku 10.
Następna pozycja ujawnia styl montażu, gdzie P oznacza płytę przyłączeniową, a G oznacza porty gwintowane. Litera A pojawia się, gdy uwzględniona jest dekompresja, w przeciwnym razie ta pozycja jest pusta. Liczba oznacza wybór ciśnienia pękania od 1 do 4, odpowiadające rosnącym opcjom napięcia wstępnego sprężyny.
Przyrostek 4X identyfikuje obecną generację serii, wskazując ulepszenia konstrukcyjne i zaktualizowane specyfikacje. Końcowe ukośnik często poprzedza dodatkowe opcje, takie jak materiał uszczelki, gdzie V oznacza fluorocarbon zamiast standardowego nitrylu. Zrozumienie tych kodów pomaga w precyzyjnym komunikowaniu wymagań dostawcom i zapewnia otrzymanie prawidłowej konfiguracji.
Wymagania dotyczące konserwacji
Regularne przeglądy zapewniają niezawodne działanie sterowanych pilotowo zaworów zwrotnych. Co 5000 godzin pracy sprawdzaj poziom zanieczyszczenia płynu hydraulicznego i wymieniaj elementy filtra, jeśli czystość przekracza ISO 4406 20/18/15. Pogorszona jakość płynu przyspiesza zużycie uszczelek i umożliwia cząstkom ściernym uszkodzenie powierzchni uszczelniających.
Zewnętrzny wyciek wokół korpusu zaworu zwykle wskazuje na degradację uszczelnienia wymagającą wymiany. Przeciek wewnętrzny objawia się stopniowym dryfem obciążenia, gdy zawór powinien utrzymać pozycję. Wymontować i zdemontować zawór, aby sprawdzić powierzchnię gniazda grzybka pod kątem zużycia lub osadzania się zanieczyszczeń. Lekkie polerowanie może przywrócić uszczelnienie w przypadku niewielkich uszkodzeń, ale głębokie zarysowania wymagają wymiany grzybka.
Problemy ze sterowaniem pilotem objawiają się powolnym otwieraniem lub brakiem zwolnienia ładunków. Sprawdź, czy podczas pracy odpowiednie ciśnienie pilota dociera do portu X, używając manometru. Niskie ciśnienie może wynikać ze zbyt małych przewodów pilotowych, ich nadmiernej długości lub ograniczeń. Sprawdź grzybek pilotujący i tłok sterujący pod kątem zanieczyszczeń lub uszkodzeń, które mogłyby spowodować zakleszczenie.
Rozwiązywanie typowych problemów
Kiedy sterowany pilotem zawór zwrotny SV przecieka w kierunku blokowania, kilka przyczyn zasługuje na zbadanie. Cząsteczki zanieczyszczeń znajdujące się pomiędzy grzybkiem a gniazdem uniemożliwiają całkowite zamknięcie. Płukanie układu czystym olejem czasami powoduje usunięcie zanieczyszczeń, ale może być konieczny demontaż i dokładne czyszczenie. Aby zapobiec ponownemu wystąpieniu problemu, należy sprawdzić, czy filtracja płynu spełnia wymagania specyfikacji.
Zużycie gniazda grzybka w wyniku powtarzających się uderzeń lub uszkodzeń kawitacyjnych powoduje powstawanie ścieżek wycieków, których czyszczenie nie jest w stanie naprawić. Podczas konserwacji należy sprawdzić powierzchnie gniazd pod kątem oznak erozji lub uszkodzeń mechanicznych. Części zamienne gniazda są dostępne dla większości zaworów, choć rozległe uszkodzenia mogą wymagać całkowitej wymiany zaworu. Zainstalowanie zaworów dekompresyjnych zmniejsza siły uderzenia, które powodują przedwczesne zużycie.
Zawory, które nie otwierają się pomimo odpowiedniego ciśnienia sterującego, często są spowodowane zanieczyszczeniem tłoka sterującego. Tworzenie się szlamu w wyniku degradacji płynu lub wchłoniętego brudu może ograniczać ruch tłoka. Całkowity demontaż i czyszczenie rozpuszczalnikiem zwykle przywraca funkcję. Rozważ poprawę filtracji płynu i skrócenie okresów między wymianami, aby zapobiec gromadzeniu się zanieczyszczeń.
Względy bezpieczeństwa
Sterowany pilotem zawór zwrotny SV spełnia krytyczne funkcje bezpieczeństwa w wielu zastosowaniach. Awaria może skutkować niekontrolowanym opadaniem ładunku, uszkodzeniem sprzętu lub obrażeniami operatora. Obwody krytyczne dla bezpieczeństwa powinny zawierać zawory nadmiarowe lub systemy rezerwowe zgodnie z obowiązującymi normami, takimi jak EN ISO 13849 dotyczący bezpieczeństwa maszyn.
Regularne testy funkcjonalne weryfikują prawidłowe działanie w rzeczywistych warunkach obciążenia. Obejmuje to cykliczne przełączanie obciążenia przy jednoczesnym monitorowaniu dryftu lub nieoczekiwanego ruchu. Udokumentuj wyniki testów i zbadaj wszelkie anomalie przed ponownym oddaniem sprzętu do użytku. Wymień zawory wykazujące gorszą wydajność, zanim nastąpi całkowita awaria.
Utrata ciśnienia w pilocie stanowi poważne zagrożenie, ponieważ może spowodować niezamierzone zwolnienie obciążenia. Zaprojektuj obwody zapewniające, że ciśnienie pilota pozostanie dostępne podczas wszystkich normalnych operacji. W celu zwiększenia niezawodności należy rozważyć zastosowanie oddzielnych źródeł ciśnienia pilota, niezależnych od głównego systemu. Zainstaluj przełączniki ciśnienia, aby ostrzec operatorów, gdy ciśnienie pilota spadnie poniżej bezpiecznego minimum.
Względy ekonomiczne
Sterowany pilotem zawór zwrotny SV kosztuje około dwa do trzech razy więcej niż proste zawory zwrotne, ale zapewnia znacznie lepszą wydajność. Ta premia cenowa zapewnia precyzyjną kontrolę, minimalne wycieki i dłuższą żywotność. W przypadku zastosowań wymagających niezawodnego utrzymywania obciążenia zwiększony koszt stanowi rozsądną inwestycję w porównaniu z alternatywami.
Większe rozmiary zaworów wykazują większe różnice cenowe. Zawór o rozmiarze 32 z dekompresją i zewnętrznym drenem może przekraczać dziesięciokrotnie koszt podstawowego zaworu zwrotnego tej samej wielkości. Jednakże konstrukcja sterowana pilotem może wyeliminować potrzebę stosowania dodatkowych komponentów, takich jak zawory przeciwwagi lub oddzielne mechanizmy blokujące. Oceniaj całkowity koszt systemu, a nie ceny poszczególnych komponentów.
Efektywność energetyczna wpływa na koszty operacyjne przez cały okres użytkowania zaworu. Niski spadek ciśnienia w kierunku swobodnego przepływu zmniejsza zużycie energii w porównaniu z wieloma alternatywami. Redukcja ciśnienia w układzie o 5 barów przy 100 litrach na minutę pozwala zaoszczędzić w sposób ciągły około 100 watów. Oszczędności te kumulują się znacznie w zastosowaniach często cyklicznych.
Możliwość dostosowania do środowiska
Nowoczesne zawory zwrotne sterowane pilotem obsługują biodegradowalne płyny hydrauliczne, które zyskują na popularności ze względu na ochronę środowiska. Płyny spełniające specyfikacje HETG (na bazie oleju roślinnego) wymagają uszczelek fluorowęglowych zamiast standardowego nitrylu. Ta kompatybilność pozwala na działania przyjazne dla środowiska bez poświęcania wydajności i niezawodności.
Ekstremalne temperatury wpływają na działanie zaworu poprzez zmiany lepkości płynu i właściwości materiału uszczelnienia. Zimne środowisko zwiększa lepkość, zwiększając spadki ciśnienia i potencjalnie spowalniając reakcję. Uszczelnienia fluorowęglowe tolerują niższe temperatury lepiej niż nitryl w zastosowaniach w niskich temperaturach. Wysokie temperatury zmniejszają lepkość i przyspieszają degradację uszczelnień, co wymaga krótszych okresów międzyobsługowych.
Środowiska korozyjne mogą wymagać specjalnej obróbki powierzchni wykraczającej poza standardowe cynkowanie. Zastosowania morskie często wymagają dodatkowej ochrony przed korozją poprzez twarde anodowanie lub specjalistyczne powłoki. Podczas wybierania zaworów do pracy w trudnych warunkach należy omówić z producentami warunki środowiskowe, aby zapewnić odpowiednią ochronę i oczekiwaną trwałość.
Przyszły rozwój
Integracja czujników stanowi nowy trend w przypadku zaworów zwrotnych sterowanych pilotem. Wbudowane przetworniki ciśnienia mogą monitorować ciśnienie obciążenia, ciśnienie pilota i wyciek w czasie rzeczywistym. Dane te umożliwiają konserwację predykcyjną poprzez identyfikację degradacji przed całkowitą awarią. Łączność bezprzewodowa umożliwiłaby zdalne monitorowanie krytycznych zaworów w dużych instalacjach.
Inteligentne zawory z wbudowanymi mikroprocesorami mogą automatycznie dostosowywać charakterystykę w zależności od warunków pracy. Zmienne ciśnienie pękania dostosowane do ciężaru ładunku mogłoby zoptymalizować wydajność przy jednoczesnym zachowaniu bezpieczeństwa. Funkcje autodiagnostyki ostrzegają personel konserwacyjny o pojawiających się problemach i wyznaczają procedury rozwiązywania problemów.
Postępy w materiałoznawstwie obiecują lepszą skuteczność uszczelniania i dłuższą żywotność. Nowe związki polimerowe zapewniają lepszą odporność na zużycie i szerszą kompatybilność chemiczną. Specjalistyczne powłoki zmniejszają tarcie i zapobiegają przyleganiu cząstek. Zmiany te zwiększą niezawodność, jednocześnie potencjalnie zmniejszając rozmiar zaworu dla danych przepływów.
Wniosek
Sterowany pilotem zawór zwrotny SV zapewnia niezbędną kontrolę układów hydraulicznych wymagających niezawodnego utrzymywania ładunku i kontrolowanego zwalniania. Jego unikalna konstrukcja łączy w sobie zdolność blokowania zaworów zwrotnych ze sterownością zaworów kierunkowych. Zrozumienie zasad działania, prawidłowego doboru rozmiaru i wymagań konserwacyjnych gwarantuje pomyślne zastosowanie.
Wybór odpowiedniej konfiguracji wymaga dokładnej analizy wymagań systemu, w tym natężenia przepływu, poziomów ciśnienia i projektu obwodu. Wybór pomiędzy standardową wersją SV a zewnętrzną wersją spustową SL zależy od warunków portu A. Funkcje dekompresji są przydatne w zastosowaniach wrażliwych na szok ciśnieniowy. Opcje materiałowe dostosowane są do różnych płynów i warunków środowiskowych.
Regularna konserwacja i inspekcja pozwalają zachować wydajność przez cały okres użytkowania zaworu. Monitorowanie jakości płynu, sprawdzanie wycieków i wczesne weryfikowanie problemów z wychwytywaniem funkcji pilota. Zastosowania krytyczne dla bezpieczeństwa wymagają szczególnej uwagi podczas testowania i dokumentacji. Przy właściwym zastosowaniu i pielęgnacji sterowane pilotem zawory zwrotne zapewniają lata niezawodnej pracy, chroniąc sprzęt i personel.
