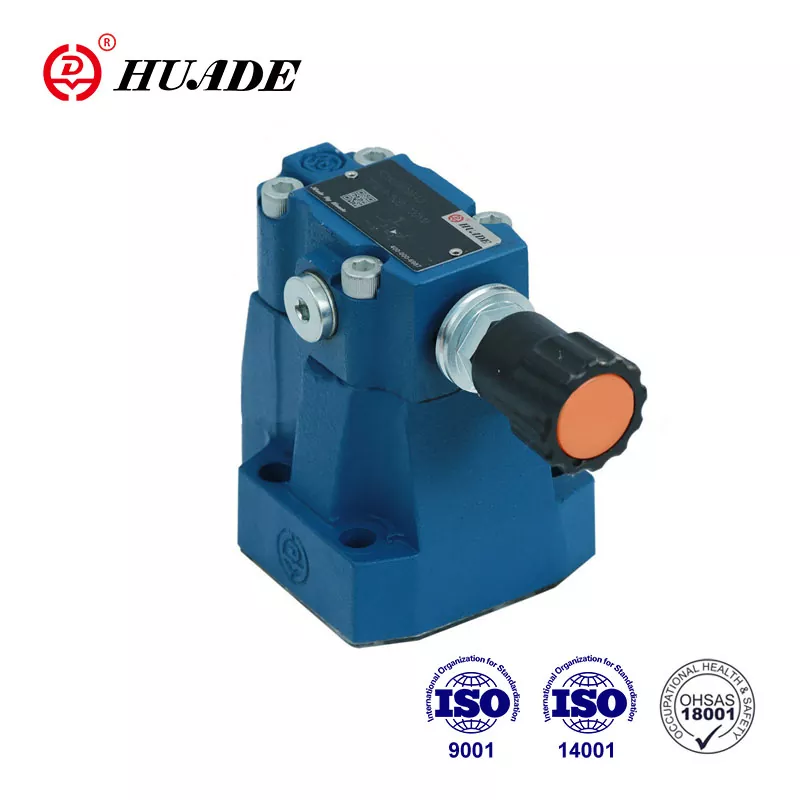

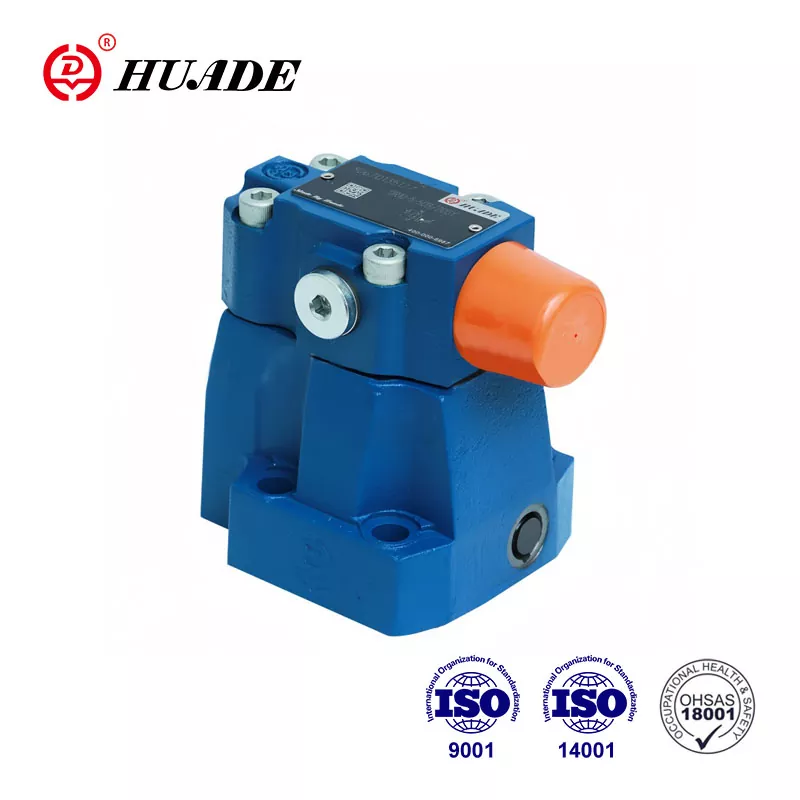

Zawór redukcyjny ciśnienia DR 20

Do regulacji ciśnienia służy reduktor ciśnienia typu DR 20. Dzięki wprowadzeniu zaawansowanej technologii Rexroth i najbardziej zaawansowanemu sprzętowi produkcyjnemu z całego świata, reduktory ciśnienia Huade® charakteryzują się dobrą jakością i niską ceną. Huade jest dobrze znaną chińską marką krajową, a jej produkty są szeroko stosowane w wielu dziedzinach, takich jak maszyny inżynieryjne, oszczędzanie wody, obrabiarki, ropa naftowa i produkty petrochemiczne itp.

Parametr produktu zaworu redukcyjnego ciśnienia DR 20

Cecha produktu i zastosowanie zaworu redukcyjnego DR 20

Cechy:

▶ Montaż płytowy

▶ Do połączeń gwintowych

▶ Do montażu na rozdzielaczu

▶ 4 elementy regulacyjne:

. Pokrętło obrotowe

. Tuleja z sześciokątem i kapturkiem ochronnym,

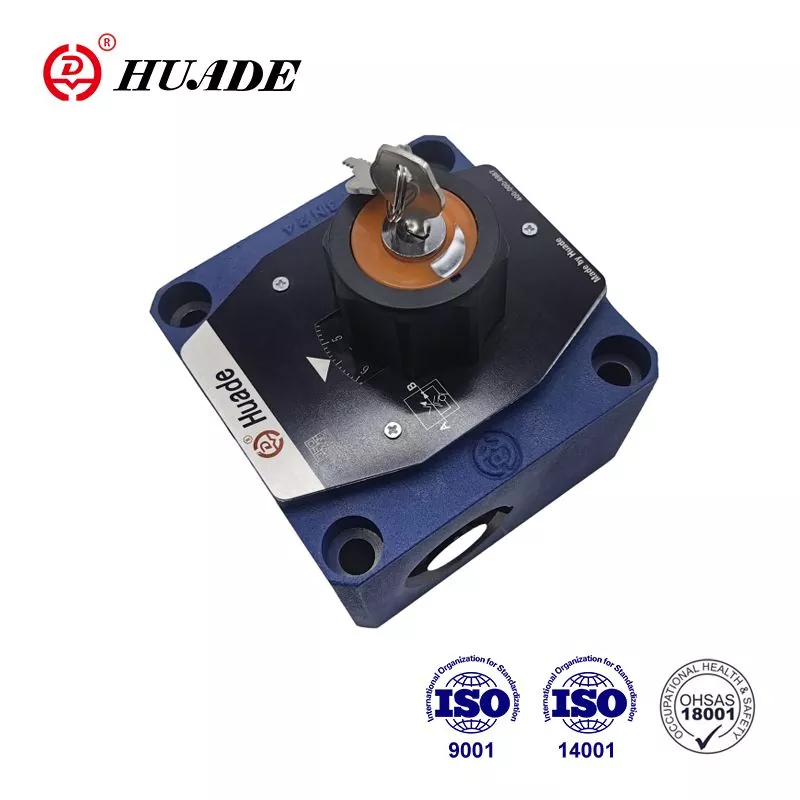

. Zamykane pokrętło ze skalą

. Pokrętło obrotowe ze skalą

▶ 4 ustawienia ciśnienia opcjonalny zawór zwrotny (tylko dla zaworu do montażu płytowego)

Aplikacja:

Reduktor ciśnienia pilotowego DR 20 ma za zadanie redukować ciśnienie w instalacji.

Przekrój i symbol zaworu redukcyjnego DR 20

Zawory ciśnieniowe typu DR 20 są reduktorami ciśnienia sterowanymi pilotem, sterowanymi z obiegu wtórnego. Składają się zasadniczo z zaworu głównego (1) z wkładką suwaka głównego (3) i zaworu pilotowego (2) z elementem regulującym ciśnienie.

W spoczynku zawory są otwarte, płyn może swobodnie przepływać z przyłącza B do przyłącza A poprzez wkładkę szpuli głównej (3).

Ciśnienie występujące w porcie A oddziałuje na dolną stronę szpuli głównej. Jednocześnie na kulkę (6) w zaworze pilotowym (2) działa ciśnienie poprzez kryzę (4) po obciążonej sprężyną stronie tłoka głównego (3) i przez króciec (5). To samo oddziałuje na kulę (6) poprzez kryzę (7), przewód sterujący (8), zawór zwrotny (9) i kryzę (10). W zależności od ustawienia sprężyny (11) powstaje ciśnienie przed kulą (6), w porcie (5) i w komorze sprężyny (12), utrzymując tłok sterujący (13) w

pozycja otwarta. Płyn może swobodnie przepływać z przyłącza B do przyłącza A poprzez wkładkę szpuli głównej (3), aż ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (11) i otworzy kulę (6). Sterowanie

tłok (13) przesuwa się do pozycji zamknięcia.

Pożądane obniżone ciśnienie osiąga się, gdy osiągnięta zostanie równowaga pomiędzy ciśnieniem w porcie A a ciśnieniem ustawionym na sprężynie (11). Spuszczenie oleju sterującego z komory sprężyny (14) do zbiornika odbywa się na zewnątrz poprzez przewód sterujący (15).

Swobodny przepływ powrotny z przyłącza A do B można uzyskać instalując opcjonalny zawór zwrotny (16).

Złącze manometru (17) umożliwia monitorowanie obniżonego ciśnienia w porcie A.

konstrukcja mocowania płytowego typu DR 20...50B

Symbole DR ...50B
