Te zawory są wszędzie wokół nas. Znajdziesz je w koparkach kopiących fundamenty, wózkach widłowych przenoszących pudła w magazynach, a nawet w systemach sterowania samolotami. Bez tych zaworów sterowanie ciężkimi maszynami byłoby niemożliwe.
Jak działają te zawory?
Główne części
Każdy hydrauliczny zawór sterujący składa się z trzech kluczowych, współpracujących ze sobą części:
1. Korpus zaworu
Korpus zaworu jest jak dom, w którym wszystko się dzieje. Zwykle jest wykonany z mocnych materiałów, takich jak stal lub aluminium. Wewnątrz znajdują się starannie wywiercone otwory zwane portami. Porty te mają specjalne nazwy:
- Port P:Gdzie wpływa płyn pod ciśnieniem
- Port T:Gdzie płyn wraca do zbiornika
- Porty A i B:Gdzie płynie płyn, który porusza cylindry lub silniki
2. Element sterujący
Jest to ruchoma część, która faktycznie kieruje płynem. Istnieją dwa główne typy:
Szpula:Okrągły, przesuwany element przypominający ołówek z szerszymi sekcjami. Przesuwając się tam i z powrotem, otwiera i zamyka różne ścieżki przepływu płynu.
Konik:Element w kształcie stożka, który działa jak korek w butelce. Uszczelnia bardzo szczelnie po zamknięciu, ale może się otworzyć, aby przepuścić płyn.
3. Siłownik
To właśnie porusza element sterujący. Typowe typy obejmują:
- Sprężyny, które popychają zawór z powrotem do bezpiecznego położenia
- Solenoidy (magnesy elektryczne), które poruszają się pod wpływem zasilania
- Dźwignie ręczne do obsługi ręcznej
- Sterowanie pilotowe wykorzystujące ciśnienie własne systemu
Jak płynie płyn
Posłużmy się prostym przykładem z cylindrem hydraulicznym:
Pozycja neutralna:Kiedy zawór znajduje się w położeniu środkowym, cylinder pozostaje na swoim miejscu. W zależności od konstrukcji zaworu, płyn może zostać zablokowany lub może powrócić do zbiornika.
Pozycja przedłużenia:Zawór łączy port ciśnieniowy (P) z portem A, wysyłając płyn w celu rozciągnięcia cylindra. W tym samym czasie płyn z drugiej strony cylindra przepływa z powrotem przez króciec B do zbiornika (T).
Pozycja wycofania:Teraz zawór się przełącza. Ciśnienie dociera do portu B w celu wycofania cylindra, podczas gdy płyn powraca z portu A do zbiornika.
Rodzaje hydraulicznych zaworów sterujących kierunkiem
Według projektu wewnętrznego
Zawory suwakowe
Są to najpopularniejsze typy. Suwak wsuwa się wewnątrz korpusu zaworu, tworząc różne ścieżki przepływu.
Dobre punkty:
- Może obsługiwać złożone operacje na wielu pozycjach
- Niski opór przepływu płynu
- Wszechstronne i szeroko stosowane
Niezbyt dobrze:
- Małe szczeliny umożliwiają wewnętrzny wyciek płynu
- Może utknąć, jeśli płyn jest brudny
Zawory grzybkowe
Wykorzystują one elementy w kształcie stożka lub kuli, które szczelnie przylegają do gniazda.
Dobre punkty:
- Prawie brak wewnętrznych wycieków
- Dobrze współpracuje z brudnym płynem
- Świetnie nadaje się do trzymania ciężkich ładunków
Niezbyt dobrze:
- Ograniczone do prostych funkcji włączania/wyłączania
- Do działania potrzeba więcej siły
Według sposobu ich obsługi
Zawory ręczne:Obsługiwany ręcznie za pomocą dźwigni, pokręteł lub przycisków. Proste i niezawodne, ale ktoś musi je obsługiwać.

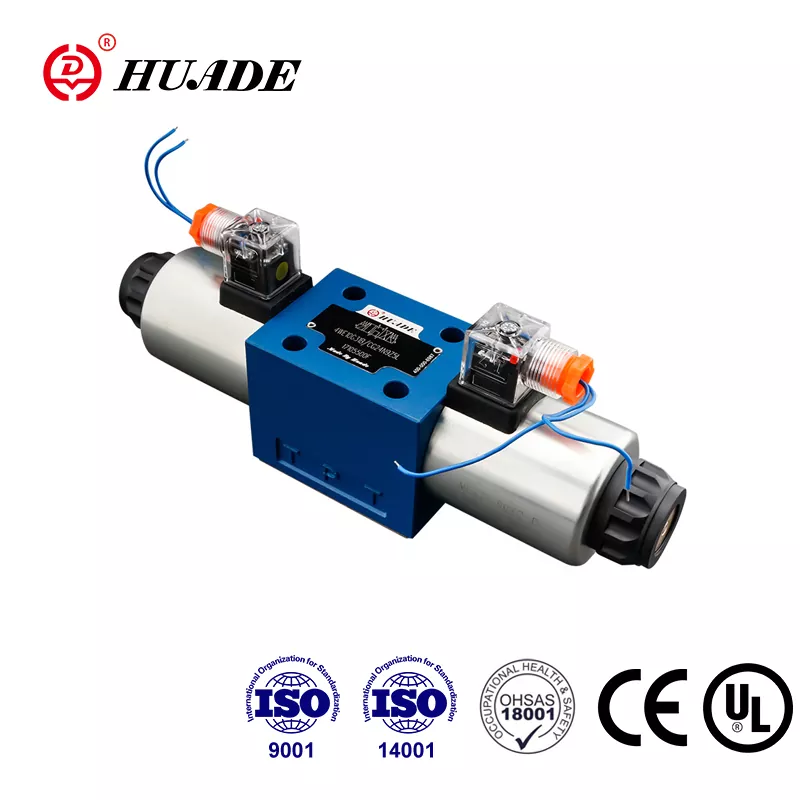

Zawory elektromagnetyczne:Do obsługi używaj energii elektrycznej. Doskonale nadają się do systemów zautomatyzowanych i mogą być kontrolowane przez komputery.
Zawory sterowane pilotem:Użyj własnego ciśnienia hydraulicznego systemu, aby poruszyć głównym zaworem. To jakby używać małego zaworu do sterowania dużym zaworem – świetnie sprawdza się w zastosowaniach wymagających dużego przepływu.
Dzięki precyzji sterowania
Zawory włączające/wyłączające:Proste przełączniki, które są albo całkowicie otwarte, albo całkowicie zamknięte. Podobnie jak włącznik światła – można go włączyć lub wyłączyć.
Zawory proporcjonalne:Można je częściowo otworzyć, jak ściemniacz świateł. Im bardziej zwiększysz sygnał sterujący, tym bardziej zawór się otworzy. Zapewnia to płynną kontrolę prędkości.
Zawory serwo:Najbardziej precyzyjny typ, stosowany w zastosowaniach wymagających niezwykle dokładnego sterowania, np. w samolotach lub precyzyjnym sprzęcie produkcyjnym.
Ważne funkcje i specyfikacje
Funkcje Centrum
W przypadku zaworów hydraulicznych bardzo ważne jest to, co dzieje się w położeniu neutralnym (środkowym):
Centrum zamknięte:Wszystkie porty są zablokowane. Blokuje to cylinder na miejscu, ale powoduje, że pompa pracuje ciężej.
Centrum otwarte:Port ciśnieniowy łączy się ze zbiornikiem. Oszczędza to energię, pozwalając pompie pracować bez ciśnienia, ale cylinder może dryfować.
Centrum Tandemu:Kompromis pozwalający zaoszczędzić część energii, zapewniając jednocześnie lepsze trzymanie ładunku.
Kluczowe liczby dotyczące wydajności
- Ocena ciśnienia:Jakie ciśnienie zawór może bezpiecznie wytrzymać. Zwykle mierzony w PSI lub barach.
- Natężenie przepływu:Ile płynu może przepłynąć na minutę. Zwykle mierzony w galonach na minutę (GPM) lub litrach na minutę.
- Czas reakcji:Jak szybko zawór reaguje na sygnał sterujący. Ważne w zastosowaniach wymagających szybkich ruchów.
- Spadek ciśnienia:Ile ciśnienia traci się podczas przepływu płynu przez zawór. Im niższa, tym lepsza wydajność.
Symbole i standardy zaworów
Inżynierowie używają specjalnych symboli, aby pokazać zawory na schematach hydraulicznych. Symbole te są zgodne z międzynarodowymi standardami (ISO 1219), dzięki czemu inżynierowie na całym świecie mogą je zrozumieć.
Symbol zaworu pokazuje:
- Pola reprezentujące każdą pozycję
- Strzałki pokazujące ścieżki przepływu
- Linie ze znakami T pokazującymi zablokowane ścieżki
- Litery (P, T, A, B) oznaczające porty
- Symbole sprężyn i elektrozaworów
Na przykład „zawór 4/3” oznacza 4 porty i 3 pozycje.
Typowe zastosowania
Sprzęt budowlany
Koparki wykorzystują wiele kierunkowych zaworów sterujących do niezależnej obsługi wysięgnika, ramienia, łyżki i gąsienic. Operatorzy używają joysticków, które wysyłają sygnały do zaworów proporcjonalnych w celu zapewnienia płynnego sterowania.
Produkcja
Linie montażowe wykorzystują te zawory do sterowania ramionami robotów, prasami i systemami przenośników. Zawory sterowane elektromagnetycznie reagują na polecenia komputerowe, zapewniając precyzyjny czas.
Rolnictwo
Nowoczesne ciągniki wykorzystują proporcjonalne bloki zaworów do sterowania narzędziami, takimi jak pługi i kombajny. Niektóre systemy integrują się nawet z GPS w celu zautomatyzowanej pracy w terenie.
Lotnictwo
Samoloty wykorzystują niezwykle niezawodne serwozawory do sterowania lotem. Zawory te muszą doskonale działać nawet w ekstremalnych warunkach.
Najlepsi producenci
Boscha Rexrotha:Znane z wysokiej jakości zaworów z zaawansowaną elektroniką i możliwościami monitorowania.
Parkera Hannifina:Oferuje szeroką gamę od podstawowych zaworów przemysłowych po specjalistyczne zawory do urządzeń mobilnych.
Eaton (Vickers):Słynie z wytrzymałych zaworów, które wytrzymują długi czas w trudnych warunkach.
Danfoss:Specjalizuje się w hydraulice mobilnej i systemach energooszczędnych.
HYDAC:Znany z kompaktowych zaworów nabojowych i niestandardowych rozwiązań kolektorowych.
Instalacja i konserwacja
Wybór odpowiedniego zaworu
Rozważ następujące czynniki:
- Wymagania dotyczące ciśnienia i przepływu: Dopasuj do potrzeb swojego systemu
- Rodzaj sterowania: wł./wył. dla prostych zadań, proporcjonalne dla zmiennej prędkości
- Środowisko: Wybierz uszczelki i powłoki odpowiednie do swoich warunków
- Bezpieczeństwo: Wybierz funkcje centralne, które zapewniają bezpieczną pracę
Typowe problemy i rozwiązania
Zawór nie działa:
- Sprawdź połączenia elektryczne zaworów elektromagnetycznych
- Sprawdź odpowiednie ciśnienie hydrauliczne dla zaworów sterowanych pilotem
- Poszukaj przeszkód mechanicznych
Powolna lub nieregularna praca:
- Oczyść lub wymień brudny płyn hydrauliczny
- Sprawdź obecność powietrza w układzie
- Sprawdź, czy nie są zużyte elementy zaworu
Wycieki zewnętrzne:
- Wymień zużyte uszczelki i uszczelki
- Sprawdź płaskość powierzchni montażowej
- Sprawdź właściwy moment dokręcenia śruby
Najlepsze praktyki
Instalacja:
- Podczas instalacji utrzymuj wszystko w czystości
- Stosować odpowiednie uszczelki i masy uszczelniające
- Dokręcić śruby określonymi wartościami momentu obrotowego
Działanie:
- Rozpocząć od niskiego ciśnienia, aby sprawdzić podstawowe działanie
- Monitoruj temperaturę i ciśnienie w systemie
- Utrzymuj płyn hydrauliczny w czystości, stosując odpowiednią filtrację
Konserwacja:
- Regularnie sprawdzaj działanie zaworu
- Wymieniaj płyn hydrauliczny zgodnie z harmonogramem
- Prowadź szczegółową dokumentację konserwacji
Przyszłe trendy
Przemysł zaworów hydraulicznych stale się rozwija:
Inteligentne zawory:Nowe zawory zawierają czujniki i elektronikę, które mogą raportować ich stan i działanie. Pomaga to przewidzieć, kiedy konieczna będzie konserwacja.
Efektywność energetyczna:Producenci opracowują zawory, które marnują mniej energii, pomagając zmniejszyć koszty operacyjne i wpływ na środowisko.
Integracja:Zawory stają się coraz bardziej kompaktowe i zintegrowane z innymi elementami systemu, redukując punkty wycieków i czas instalacji.
Sterowanie cyfrowe:Więcej zaworów zaprojektowano do współpracy z cyfrowymi systemami sterowania i sieciami Internetu rzeczy (IoT).
Hydrauliczne zawory sterujące są niezbędnymi elementami, dzięki którym możliwe są nowoczesne maszyny. Od prostych zaworów włączających/wyłączających po zaawansowane systemy serwo, urządzenia te przekształcają sygnały elektryczne lub mechaniczne w kontrolowaną moc hydrauliczną.
Zrozumienie sposobu działania tych zaworów, ich różnych typów oraz sposobu ich wyboru i konserwacji ma kluczowe znaczenie dla każdego, kto pracuje z układami hydraulicznymi. W miarę postępu technologii zawory te stają się coraz inteligentniejsze, wydajniejsze i bardziej zintegrowane z cyfrowymi systemami sterowania.
Niezależnie od tego, czy obsługujesz ciężki sprzęt, projektujesz systemy automatyki, czy konserwujesz maszyny hydrauliczne, wiedza na temat rozdzielaczy pomoże Ci pracować wydajniej i bezpieczniej.
Wybierając odpowiedni zawór do swojego zastosowania i prawidłowo go konserwując, możesz zapewnić niezawodne działanie i długą żywotność. Kluczem jest zrozumienie wymagań systemu i dopasowanie ich do odpowiedniej technologii zaworów.
Pamiętaj, że w razie wątpliwości skonsultuj się ze specjalistami od układów hydraulicznych lub producentami zaworów. Mogą zapewnić szczegółowe wskazówki dotyczące unikalnych potrzeb aplikacji i pomóc w zapewnieniu optymalnej wydajności systemu.
