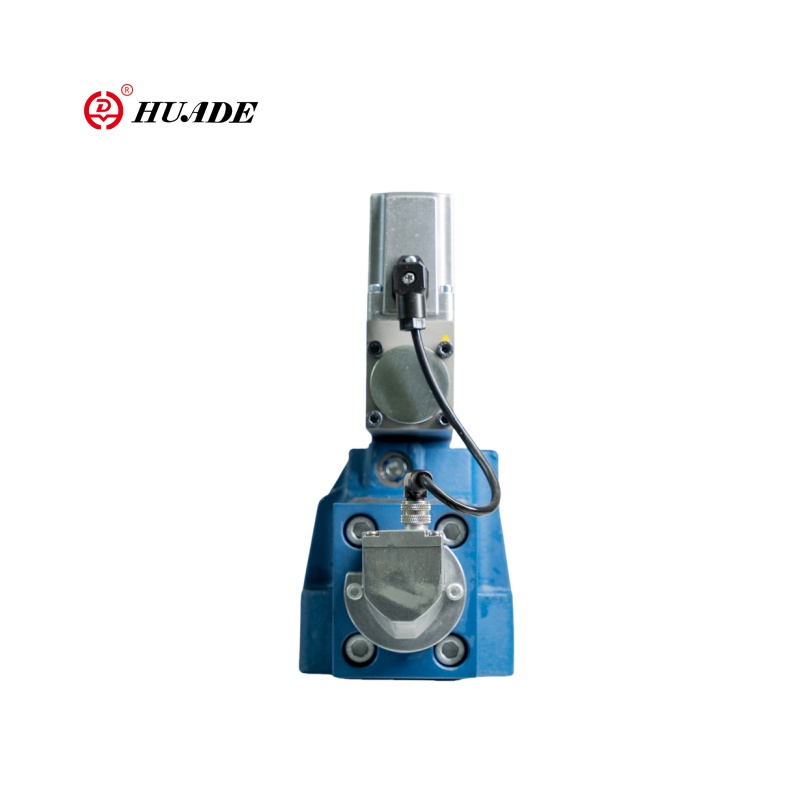

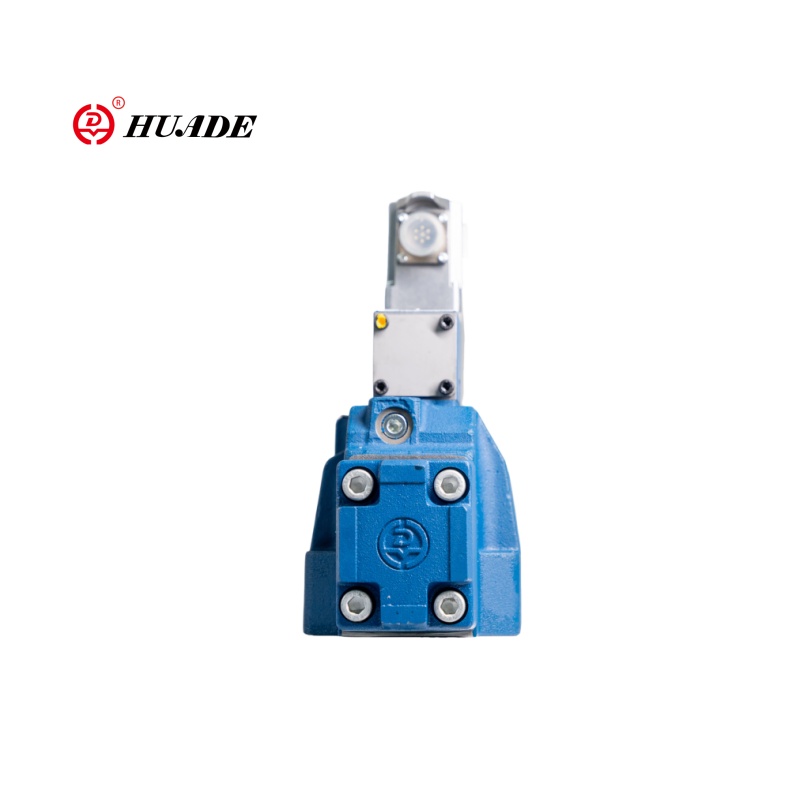

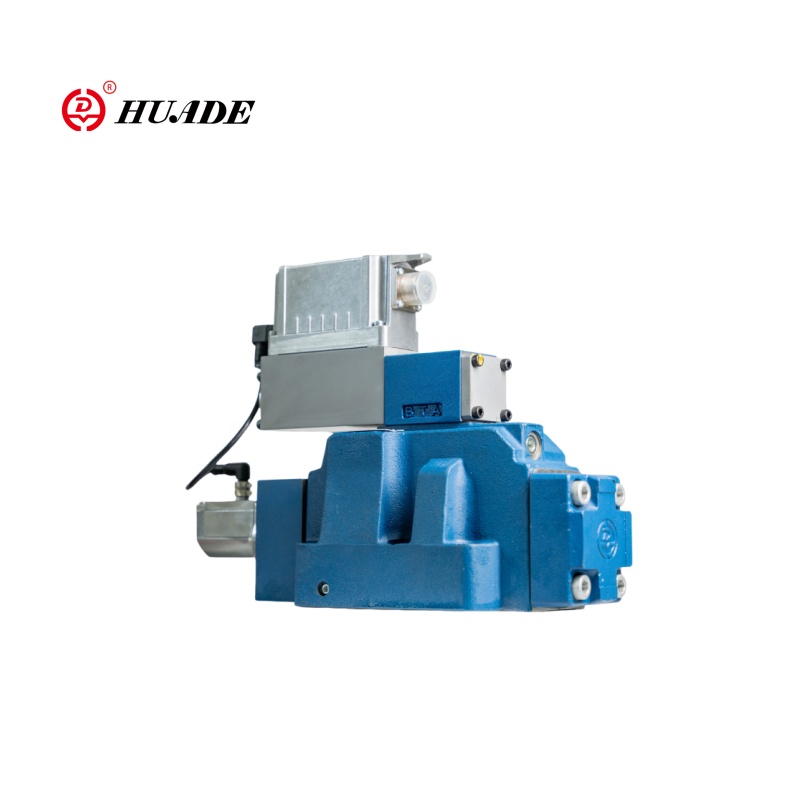

Proporcjonalny zawór kierunkowy 4WRLE-4X

Proporcjonalny zawór kierunkowy Huade 4WRLE-4X to elektro-hydrauliczny proporcjonalny zawór kierunkowy (z OBE sprzężenia zwrotnego). Metodą kontrolną jest proporcjonalne elektromagnetyczne + zawór położenia rdzenia zamkniętego pętli (sprzężenie zwrotne LVDT). Projektowanie zaworu Huade 4WRLE-4X, technologia uszczelniania i wydajność elektromagnesu są zbliżone do poziomów Rexroth, ale trwałość w ekstremalnych warunkach pracy (takich jak wibracje o wysokiej częstotliwości, długoterminowa działanie ciągłe) może być nieco inna. Cena produktu Huade jest zwykle o 20–30% niższa niż Rexroth, przy znacznych wynikach kosztów. Łańcuch dostaw jest zlokalizowany, cykl dostawy jest krótki, a reakcja usługi po sprzedaży jest szybka.

Parametr produktu proporcjonalnego zaworu kierunkowego 4WRLE-4X

Funkcja produktu i zastosowanie proporcjonalnego zaworu kierunkowego 4WRLE-4X

Cechy:

▪ Niezawodny - sprawdzony i solidny projekt

▪ Wysoka jakość -kontrolowa szpula i rękawa zaworu sterującego pilotażą

▪ Spool sterowania zaworu sterującego pilotażą znajduje się w pozycji „bezpiecznej awarii”, gdy urządzenie jest wyłączone

▪ Spool kontrolny zaworu głównego znajduje się w centralnej pozycji i/lub w pozycji przesunięcia

▪ Elastyczne - odpowiednie do kontroli pozycji, prędkości i ciśnienia

▪ Precyzyjna - wysoka wrażliwość na odpowiedź i niewielka histereza

Aplikacja:

Proporcjonalny zawór kierunkowy 4WRLE-4X jest odpowiedni dla systemów sterowania hydraulicznego o wysokich wymaganiach dotyczących dynamicznej wydajności, precyzji i niezawodności, szczególnie w sytuacjach, w których wymagane są szybka reakcja i sprzężenie zwrotne w pętli zamkniętej. Huade proporcjonalny zawór 4WLE-4X jest szeroko stosowany w automatyzacji przemysłowej, narzędzia maszynowe i urządzeniu do przetwarzania, maszynach do formowania wtrysku i urządzeniach do odrzutów, urządzeniach do testowania i symulacji, maszynach inżynierskich itp.

Szczegóły produkcyjne proporcjonalnego zaworu kierunkowego 4WRLE-4X

Funkcja, sekcja

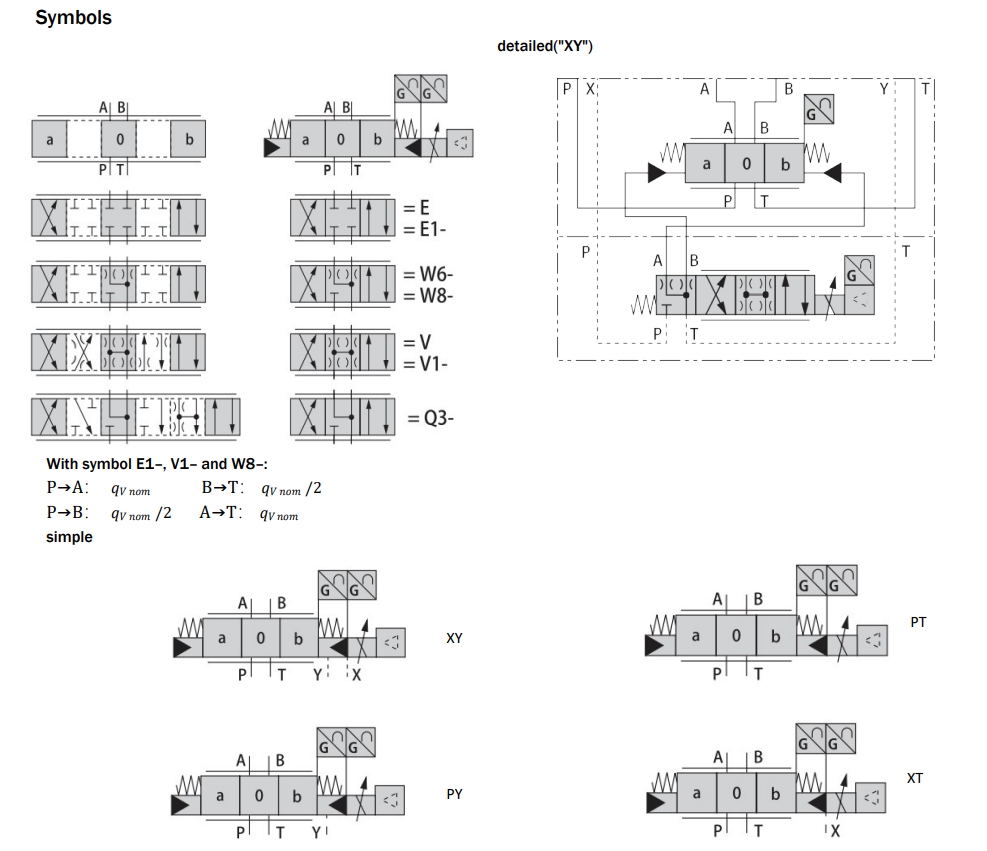

Zawór typu 4WRLE to pilotażowy zawór sterujący kierunkowym z sprzężeniem zwrotnym w pozycji elektrycznej i zintegrowaną elektroniką (OBE).

Skład zaworu:

1. Zawór z silnikiem z rdzeniem zaworowym i strukturą rękawów zaworu (1)

2. Zawór main z sprzężeniem zwrotnym sprężyny i pozycji (2)

3. Zintegrowany wzmacniacz (3)

Funkcjonować:

Gdy zintegrowana elektronika (OBE) jest wyłączona lub nieaktywna, szpula sterująca zaworu sterującego pilotem jest operowana sprężyna w pozycji „bezpiecznej”. Szpula kontrolna głównego zaworu znajduje się w środkowej pozycji skoncentrowanej na sprężynie.

Zintegrowana elektronika (OBE) porównuje określoną wartość polecenia z rzeczywistą wartością pozycji głównej szpuli sterującej zaworu. W przypadku odchyleń kontrolnych elektromagnes kontrolny zostanie aktywowany. Z powodu zmienionej siły magnetycznej szpula sterowania pilotem jest dostosowywana

wiosna.

Przepływ, który jest aktywowany przez przekroje kontrolne, prowadzi do regulacji głównej szpuli kontrolnej. Przekrój skoku/kontroli głównej szpuli kontrolnej jest regulowany proporcjonalnie do wartości polecenia.

Dostawa oleju pilotażowego w zaworze sterującym pilotażowym jest wewnętrzna przez port P lub zewnętrzny przez port X. Informacje zwrotne może być wewnętrzne przez port T lub zewnętrzne przez porty Y do zbiornika.

Kontroluj odcięcie elektromagnesu

W przypadku następujących błędów elektromagnety kontrolne są degenerowane przez zintegrowaną elektronikę (OBE), szpula sterowania pilotażą jest ustawiona na pozycję „bezpieczną dla awarii” i rozładowuje pilotażowe komory olejowe zaworu głównego. Obsługiwana przez sprężynę główną szpulę sterowania zaworem przeniesie się do pozycji centralnej.
