Gdy potrzebujesz precyzyjnej kontroli przepływu w kompaktowych układach hydraulicznych, płytka zwrotna zaworu zwrotnego Z2S 10 oferuje niezawodne rozwiązanie. Ten sterowany pilotem zawór zwrotny firmy Bosch Rexroth zapewnia szczelne blokowanie w kompaktowej konstrukcji płyty warstwowej. Z2S 10 obsługuje mniejsze i średnie zastosowania hydrauliczne, w których utrzymanie pozycji i zapobieganie przepływowi wstecznemu ma kluczowe znaczenie.
Z2S 10 wykorzystuje te same podstawowe zasady projektowania, co większe modele z serii Z2S, ale jego oznaczenie rozmiaru 10 oznacza, że pasuje do schematów montażowych CETOP 05, a nie do większych interfejsów CETOP 07. Ta mniejsza powierzchnia sprawia, że płyta warstwowa zaworu zwrotnego Z2S 10 jest idealna do sprzętu mobilnego, kompaktowych maszyn przemysłowych i zastosowań, w których przestrzeń jest na wagę złota.
Podstawowe cechy konstrukcyjne
Płyta warstwowa zaworu zwrotnego Z2S 10 działa poprzez sprężynowy mechanizm grzybkowy w połączeniu ze sterowaniem pilotem. Płyn hydrauliczny przepływa swobodnie z przyłącza A1 do A2 lub B1 do B2, gdy ciśnienie przesuwa się do przodu. Element zaworu podnosi się z gniazda, umożliwiając przepływ oleju przy minimalnym oporze. Kiedy przepływ próbuje się odwrócić, sprężyna i odwrotne ciśnienie mocno dociskają grzybek do jego gniazda, tworząc uszczelnienie metal-metal, które zapobiega wyciekom.
Tym, co odróżnia Z2S 10 od prostych zaworów zwrotnych, jest możliwość sterowania pilotem. Wywarcie ciśnienia na przyłącze pilota X lub Y powoduje hydrauliczne otwarcie zaworu w kierunku przeciwnym do kierunku blokowania. Ta funkcja umożliwia kontrolowane opuszczanie ładunków lub celowy przepływ wsteczny, jeśli wymaga tego projekt systemu. Bez ciśnienia sterującego płyta warstwowa zaworu zwrotnego Z2S 10 utrzymuje swoją funkcję blokowania przez czas nieokreślony, bez żadnego dryfu lub wycieku.
Konfiguracja płyty warstwowej Z2S 10 ma około 162 mm długości i 57 mm wysokości. Zawór zwiększa grubość stosu o około 25 mm, gdy jest zainstalowany pomiędzy innymi elementami hydraulicznymi. Cztery śruby M8 zabezpieczają główne punkty mocowania, natomiast dwie śruby M5 obsługują połączenia pomocnicze. Całkowita waga wynosi około 2,8 do 3,2 kilograma, w zależności od konkretnego wariantu i opcji.
Firma Bosch Rexroth produkuje korpus zaworu Z2S 10 z wysokiej jakości żeliwa lub stali z obróbką powierzchniową odporną na korozję. W wersji standardowej zastosowano uszczelnienia NBR przystosowane do mineralnych olejów hydraulicznych. Jeśli Twoje zastosowanie wymaga płynów zawierających estry fosforanowe lub inne syntetyczne hydrauliki, możesz wybrać uszczelnienia FKM, dodając oznaczenie „V” do numeru części.
Dane techniczne
Płyta warstwowa zaworu zwrotnego Z2S 10 wytrzymuje maksymalne ciśnienie robocze do 315 barów, identycznie jak jej większy odpowiednik Z2S 16. Ta wartość znamionowa 31,5 megapaskala oznacza, że Z2S 10 działa niezawodnie nawet w obwodach hydraulicznych pod wysokim ciśnieniem. Maksymalna wydajność przepływu sięga 80 litrów na minutę w kierunku swobodnego przepływu, co jest odpowiednie dla większości małych i średnich siłowników i silników hydraulicznych.
Opcje ciśnienia pękania dla Z2S 10 obejmują ustawienia 3, 5, 7,5 i 10 barów. To ciśnienie pękania określa, ile ciśnienia wstecznego powstaje, zanim zawór zostanie całkowicie osadzony. Niższe ciśnienia pękania zapewniają lepszą kontrolę przy mniejszej akumulacji ciśnienia, podczas gdy wyższe ustawienia tolerują większe przeciwciśnienie przed zablokowaniem. Twój wybór zależy od tego, czy aplikacja wymaga natychmiastowego odcięcia, czy też może wytrzymać pewien wzrost ciśnienia podczas zamykania.
Zakres temperatur pracy obejmuje -30°C do +80°C w przypadku standardowych uszczelek NBR. Warianty uszczelnień FKM pracują w zakresie od -20°C do +80°C. Te limity temperatur obejmują większość środowisk pracy sprzętu przemysłowego i mobilnego. Aby płyn hydrauliczny działał prawidłowo, jego lepkość powinna wynosić od 2,8 do 500 milimetrów kwadratowych na sekundę.
Czystość płynu znacząco wpływa na niezawodność płyty warstwowej zaworu zwrotnego Z2S 10. Firma Bosch Rexroth określa NAS 1638 klasa 9 lub ISO 4406 20/18/15 jako minimalne standardy czystości. Zanieczyszczony olej zawiera cząstki, które mogą osadzić się w powierzchniach uszczelniających, powodując wycieki lub uniemożliwiając prawidłowe zamknięcie zaworu. Zainstalowanie odpowiedniego filtra przed Z2S 10 chroni Twoją inwestycję i zapewnia stałą wydajność.
Stosunki powierzchni pilota w konstrukcji Z2S 10 mają podobne proporcje jak w przypadku innych zaworów serii Z2S. Stosunek obszaru pilota do obszaru blokowania stwarza korzyść mechaniczną, dzięki czemu stosunkowo niskie ciśnienie pilota może otworzyć zawór w przypadku wysokiego ciśnienia w układzie. Taka konstrukcja oznacza, że do efektywnej obsługi Z2S 10 nie są potrzebne oddzielne, wysokociśnieniowe źródła zasilania pilotem.
Typowe zastosowania
Mobilne urządzenia hydrauliczne często wyposażone są w płytę warstwową zaworu zwrotnego Z2S 10. Koparki kompaktowe, ładowarki o sterowaniu burtowym i maszyny rolnicze korzystają z małych rozmiarów zaworu i niezawodnej funkcji blokowania. Gdy łyżka ładowarki utrzymuje materiał nad głową, Z2S 10 zapobiega dryfowaniu cylindra, nawet w przypadku awarii węży hydraulicznych lub gdy operator niechcący przesunie dźwignie sterujące do pozycji neutralnej.
Przemysłowe urządzenia prasowe wykorzystują Z2S 10 do utrzymywania pozycji tłoka podczas operacji formowania. Prasy do tłoczenia metali, prasy krawędziowe i maszyny do formowania tłocznego wymagają cylindrów, które utrzymują dokładne położenie podczas działania sił formujących. Charakterystyka zerowego wycieku płyty warstwowej zaworu zwrotnego Z2S 10 zapewnia dokładność wymiarową gotowych części, eliminując wszelkie ruchy cylindra podczas cyklu prasowania.
Maszyny do obróbki drewna zawierają Z2S 10 do obwodów zaciskowych i dociskowych. Plotery CNC, okleiniarki i piły do paneli wykorzystują zaciski hydrauliczne do mocowania detali podczas operacji cięcia. Format płyty warstwowej umożliwia konstruktorom maszyn tworzenie kompaktowych bloków zaworowych, które integrują wiele obwodów zaciskowych w ograniczonej przestrzeni pod stołami roboczymi.
Stoły podnośne i podnośniki nożycowe polegają na Z2S 10, jeśli chodzi o bezpieczeństwo utrzymania ładunku. Gdy platforma podnosząca podtrzymuje pracowników lub materiały na podwyższeniu, płyta warstwowa zaworu zwrotnego Z2S 10 zapewnia nadmiarowe bezpieczeństwo, blokując porty siłownika niezależnie od głównego zaworu kierunkowego. Nawet w przypadku awarii zaworów sterujących lub pęknięcia przewodów hydraulicznych Z2S 10 zapobiega niekontrolowanemu opadaniu.
Wtryskarki do tworzyw sztucznych o mniejszym zakresie tonażu wykorzystują Z2S 10 do obwodów mocowania form. Zawór utrzymuje precyzyjną siłę zacisku przez cały cykl wtrysku i chłodzenia. Montaż na płycie warstwowej upraszcza konstrukcję kolektora, ponieważ inżynierowie mogą układać wiele funkcji zaworów pionowo, zamiast układać je w większe, poziome wzory.
Zakupy i ceny
Oryginalne płyty warstwowe zaworu zwrotnego Bosch Rexroth Z2S 10 kosztują zwykle od 180 do 280 dolarów amerykańskich u autoryzowanych dystrybutorów. Oficjalne kanały Rexroth zapewniają pełną dokumentację techniczną, gwarancję i dostęp do wsparcia technicznego w zakresie zastosowań. Czas dostawy wynosi zwykle od jednego do dwóch tygodni w przypadku standardowych konfiguracji znajdujących się w magazynie dystrybutora.
Wyspecjalizowani dostawcy hydrauliki, tacy jak Airline Hydraulics i [BuyRexroth.com](http://buyrexroth.com/), utrzymują zapasy specjalnie na rynek północnoamerykański. Dystrybutorzy ci często wysyłają towary w ciągu trzech do siedmiu dni i mogą oferować oferty pakietowe w przypadku zamawiania wielu zaworów lub kompletnych układów hydraulicznych. Ich ceny zazwyczaj mieszczą się w przedziale od 170 do 260 dolarów, w zależności od ilości i konfiguracji.
Europejscy nabywcy mogą uzyskać dostęp do Z2S 10 za pośrednictwem lokalnych centrów serwisowych Bosch Rexroth i autoryzowanych dystrybutorów w Niemczech, Francji, Włoszech i na innych rynkach. Ceny na rynkach europejskich wahają się od około 160 do 250 euro, a czas realizacji zamówień jest podobny do źródeł północnoamerykańskich.

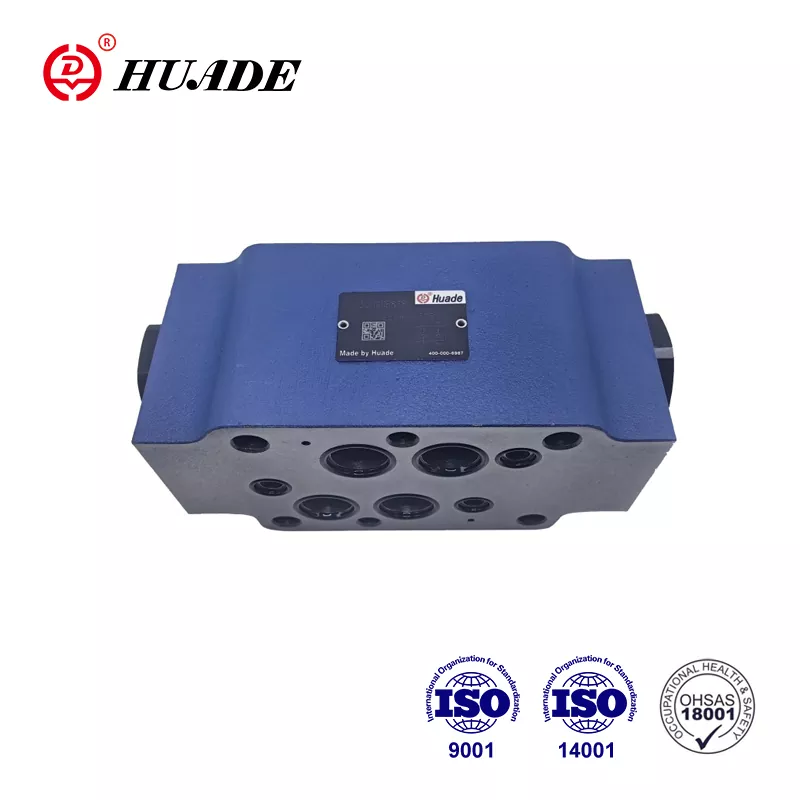

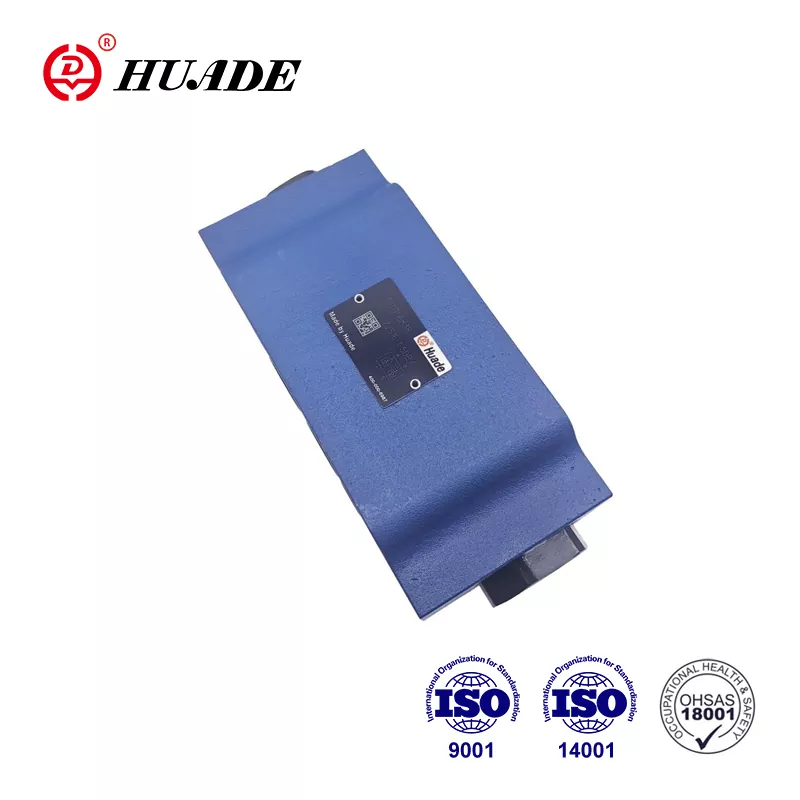

Alternatywni producenci produkują kompatybilne wersje płyty warstwowej zaworu zwrotnego Z2S 10. Chiński producent Huade Hydraulic produkuje serię HD Z2S 10, która zachowuje ten sam wzór mocowania CETOP 05 i podobne specyfikacje. Te zamienniki kosztują zazwyczaj od 25 do 35 procent mniej niż oryginalne produkty Rexroth, a ich ceny wahają się od 120 do 200 dolarów. Kompromis polega na ograniczeniu dokumentacji technicznej i mniej kompleksowej obsłudze gwarancyjnej.
Zamawiając Z2S 10, należy sprawdzić pełny numer części, w tym oznaczenie serii, kod ciśnienia pękania i specyfikację materiału uszczelnienia. Pełny numer części może wyglądać jak Z2S10-1-5X dla zaworu ciśnieniowego pękającego o ciśnieniu 3 barów z uszczelkami NBR w bieżącej serii 5X. Dodanie „/V” określa uszczelki FKM, podczas gdy konfiguracja blokowania (A, B lub AB) pojawia się wcześniej w sekwencji numerów części.
Wytyczne dotyczące instalacji
Montaż płyty warstwowej zaworu zwrotnego Z2S 10 wymaga szczególnej uwagi podczas przygotowania powierzchni montażowej. Powierzchnia współpracująca musi osiągnąć maksymalną chropowatość Ra 0,8 i zachować płaskość w granicach 0,01 mm na 100 mm długości powierzchni. Te specyfikacje nie są opcjonalnymi zaleceniami. Szorstkie lub wypaczone powierzchnie montażowe powodują wyciek pierścienia uszczelniającego typu O, co zagraża całemu celowi stosowania zaworu zwrotnego o zerowym wycieku.
W Z2S 10 zastosowano specjalne rozmiary pierścieni uszczelniających, które różnią się od większych modeli Z2S. Główne porty A, B, P i T wymagają pierścieni typu O-ring o średnicy zewnętrznej 16 mm i przekroju poprzecznym 2 mm. W portach pilotowych X i Y zastosowano mniejsze o-ringi o wymiarach 8 mm na 1,5 mm. Przed instalacją upewnij się, że masz odpowiedni zestaw pierścieni uszczelniających, ponieważ użycie niewłaściwych rozmiarów może spowodować wycieki i potencjalne problemy z zanieczyszczeniem.
Specyfikacje momentu obrotowego mają duże znaczenie w przypadku montażu płyt warstwowych. Dokręcić cztery śruby mocujące M8 momentem 41 niutonometrów na krzyż. Dwie śruby pomocnicze M5 wymagają momentu obrotowego 8,8 niutonometra. Zbyt mały moment dokręcania powoduje wycieki i potencjalne przesunięcie zaworu, natomiast nadmierny moment dokręcania może spowodować wypaczenie aluminiowego lub żeliwnego korpusu zaworu. Zawsze używaj skalibrowanego klucza dynamometrycznego zamiast kluczy udarowych lub szacowania na podstawie wyczucia.
Ustaw płytkę pośrednią zaworu zwrotnego Z2S 10 tak, aby kołki ustalające dokładnie pokrywały się z otworami w rozdzielaczu lub płycie montażowej. Te kołki ustalające zapobiegają ruchom bocznym, które mogłyby przeciąć pierścienie uszczelniające typu O-ring podczas cykli ciśnieniowych. Przed montażem dokładnie oczyść wszystkie powierzchnie montażowe, aby usunąć wszelkie metalowe wióry, brud lub stary materiał uszczelniający, który mógłby zagrozić uszczelnieniu.
Po dokręceniu wszystkich śrub napełnij układ hydrauliczny czystym płynem i kilkakrotnie przełącz siłowniki przed zastosowaniem pełnego obciążenia roboczego. Ta procedura docierania usuwa uwięzione powietrze i sprawdza, czy Z2S 10 działa prawidłowo. Podczas pierwszego uruchomienia monitoruj pod kątem wszelkich zewnętrznych wycieków wokół uszczelek typu O-ring. Małe nieszczelności, które pojawiają się podczas pierwszego zwiększania ciśnienia, często wskazują na nieprawidłowy moment dokręcenia śruby lub zanieczyszczenie powierzchni.
Rozważania dotyczące integracji systemu
Płytkę pośrednią zaworu zwrotnego Z2S 10 zwykle instaluje się pomiędzy kierunkowym zaworem sterującym a siłownikiem hydraulicznym, którym steruje. Takie umiejscowienie umożliwia Z2S 10 blokowanie portów siłownika, gdy zawór kierunkowy przesuwa się do pozycji neutralnej. Porty pilotowe łączą się z portami roboczymi zaworu kierunkowego, dzięki czemu każdy zamierzony przepływ przez zawór kierunkowy powoduje również otwarcie Z2S 10 w odpowiednim kierunku.
Podczas integracji Z2S 10 z siłownikami pionowymi, takimi jak stoły podnośne lub siłowniki prasowe, należy zwrócić uwagę na instalację wodną portu pilota. Ciśnienie pilota musi pokonać zarówno pękającą sprężynę dociskową, jak i ciśnienie w układzie próbujące wymusić zamknięcie zaworu. Niewystarczające ciśnienie pilota uniemożliwi otwarcie zaworu, powodując zablokowanie siłownika w położeniu nawet po wydaniu polecenia ruchu.
Połączenia przyłącza zbiornika wymagają szczególnej uwagi w przypadku Z2S 10. Port pilota Y zazwyczaj łączy się ze zbiornikiem bezpośrednio lub poprzez przyłącze zbiornika zaworu kierunkowego. To połączenie musi osiągać rzeczywiste ciśnienie atmosferyczne, aby zawór mógł się bezpiecznie zamknąć. Jakiekolwiek przeciwciśnienie w przewodzie zbiornika może uniemożliwić całkowite zamknięcie zaworu, powodując niepożądany dryf siłownika.
Przy doborze układu hydraulicznego należy wziąć pod uwagę spadek ciśnienia na płycie warstwowej zaworu zwrotnego Z2S 10. Prawidłowo działający Z2S 10 wykazuje spadek ciśnienia mniejszy niż 3 bary przy maksymalnym przepływie znamionowym w kierunku swobodnego przepływu. Ten spadek ciśnienia zmniejsza dostępną siłę na siłowniku i generuje ciepło w oleju hydraulicznym. Przewymiarowanie Z2S 10 w zależności od wymagań dotyczących przepływu minimalizuje spadek ciśnienia i poprawia wydajność systemu.
Wiele zaworów Z2S 10 można łączyć ze sobą w konfiguracje płyt warstwowych, aby sterować wieloma siłownikami z kompaktowego rozdzielacza. To modułowe podejście upraszcza instalację wodno-kanalizacyjną i zmniejsza liczbę potrzebnych oddzielnych miejsc montażu zaworów. Jednakże każda dodatkowa warstwa zaworu zwiększa wysokość stosu i zwiększa liczbę uszczelek typu O-ring wymagających prawidłowego montażu.
Wymagania dotyczące konserwacji
Płyta warstwowa zaworu zwrotnego Z2S 10 wymaga stosunkowo minimalnej konserwacji, jeśli działa zgodnie ze specyfikacjami projektowymi. Zaplanuj inspekcje co sześć do dwunastu miesięcy, w zależności od cyklu pracy i środowiska operacyjnego. Podczas przeglądów należy sprawdzić, czy wokół uszczelek typu O-ring nie wycieka olej z zewnątrz i sprawdzić, czy siłowniki prawidłowo utrzymują położenie, gdy zawory kierunkowe są wyśrodkowane.
Przetestuj działanie pilota, nakazując powolny ruch siłownika i potwierdzając płynny, spójny ruch. Gwałtowny lub niepewny ruch może wskazywać, że Z2S 10 nie otwiera się całkowicie z powodu zanieczyszczenia lub niewystarczającego ciśnienia pilota. Zmierz ciśnienie pilota na portach X i Y w warunkach roboczych, aby sprawdzić, czy przekracza ono specyfikację ciśnienia pękania plus tarcie w obwodzie pilota.
Wymieniaj uszczelki typu O-ring co dwa do pięciu lat w ramach konserwacji zapobiegawczej, niezależnie od tego, czy zaobserwujesz wyciek. Materiały uszczelniające NBR i FKM z czasem twardnieją pod wpływem cykli termicznych i narażenia chemicznego. Utwardzone uszczelki tracą zdolność dopasowywania się do drobnych nierówności powierzchni, ostatecznie umożliwiając wyciek. Podczas wymiany uszczelek należy sprawdzić grzybek zaworu i powierzchnie gniazda pod kątem zarysowań, erozji lub osadzonych zanieczyszczeń.
Monitoruj spadek ciśnienia na płycie warstwowej zaworu zwrotnego Z2S 10 podczas normalnej pracy. Zwiększający się z biegiem czasu spadek ciśnienia wskazuje na gromadzenie się zanieczyszczeń w kanałach wewnętrznych lub częściowe zablokowanie elementu grzybkowego. Nie należy ignorować stopniowo rosnących spadków ciśnienia, ponieważ sygnalizują one rozwój problemów, które ostatecznie spowodują całkowitą awarię zaworu.
Jeśli zawór Z2S 10 nie zostanie zwolniony po włączeniu ciśnienia pilota, należy najpierw sprawdzić odpowiednie ciśnienie pilota na wlocie zaworu. Zablokowane lub ograniczone przejścia pilota często powodują awarie zwolnienia. Sprawdź, czy przyłącza zbiornika faktycznie osiągają ciśnienie atmosferyczne bez ograniczeń. Jeśli te obwody sprawdzają się prawidłowo, ale zawór nadal nie daje się zwolnić, oznacza to, że wewnętrzne zanieczyszczenie prawdopodobnie zablokowało mechanizm grzybkowy.
Całkowita awaria zaworu, w przypadku której występuje przeciek wsteczny, oznacza, że grzybek lub gniazdo uległo uszkodzeniu. Cząsteczki metalu z innych części systemu mogą osadzić się w powierzchniach uszczelniających, uniemożliwiając szczelne zamknięcie. W tym momencie wymień cały zawór Z2S 10, zamiast próbować naprawy w terenie. Precyzyjna obróbka wymagana dla odpowiednich powierzchni uszczelniających sprawia, że naprawa w terenie jest niepraktyczna.
Porównanie alternatyw w rozmiarze 10
Parker Hannifin produkuje sterowane pilotowo zawory zwrotne w zakresie rozmiarów podobnych do Z2S 10. Zawory warstwowe CETOP 05 firmy Parker oferują porównywalne specyfikacje z nieco inną konstrukcją wewnętrzną. Ich ceny zazwyczaj odpowiadają poziomom Bosch Rexroth, więc wybór zależy bardziej od istniejących komponentów systemu i relacji z dystrybutorami niż od względów kosztowych.
HYDAC produkuje zawory zwrotne z płytą warstwową, które montuje się zgodnie ze wzorami ISO 4401-05 pasującymi do podstawy Z2S 10. HYDAC kładzie nacisk na odporność na korozję i oferuje warianty z funkcjami wstępnego otwierania, które redukują wstrząsy hydrauliczne podczas przejść zaworowych. Ich cena jest o około 10 do 15 procent wyższa niż w przypadku płyty warstwowej Check Valve Sandwich Plate Z2S 10, ale zastosowania wrażliwe na skoki ciśnienia mogą uzasadniać wyższą cenę.
Huade HD Z2S 10 to bezpośredni zamiennik wyprodukowany w Chinach. Huade zachowuje identyczne wymiary montażowe, wzory portów i wartości znamionowe ciśnienia, sprzedając jednocześnie po znacznie niższych cenach. Wielu użytkowników z powodzeniem wdraża zawory Huade w zastosowaniach wrażliwych na koszty, gdzie przestoje niosą ze sobą możliwe do opanowania konsekwencje. Jednak krytyczne systemy bezpieczeństwa korzystają z ugruntowanej historii jakości firmy Bosch Rexroth i kompleksowego wsparcia technicznego.
Eaton Vickers produkuje pilotowe zawory zwrotne zoptymalizowane pod kątem wyższych przepływów. Jeśli w Twojej aplikacji przekraczasz limit 80 litrów na minutę określony w Z2S 10, rozważ alternatywy firmy Vickers, które mogą oferować lepszą charakterystykę przepływu. Ich sposoby montażu wykorzystują podobne, ale nie identyczne wymiary, dlatego przed złożeniem zamówienia sprawdź zgodność.
Firma Sun Hydraulics produkuje sterowane pilotowo zawory zwrotne typu kasetowego, stanowiące alternatywę dla konstrukcji z płytami warstwowymi. Chociaż wkłady Sun nie są bezpośrednimi zamiennikami Z2S 10, mogą osiągnąć podobne funkcje przy różnych konstrukcjach kolektorów. Ta opcja ma sens przede wszystkim w przypadku nowych projektów systemów, a nie zastosowań modernizacyjnych.
Odmiany serii i numery części
Firma Bosch Rexroth produkuje płytę warstwową zaworu zwrotnego Z2S 10 w kilku oznaczeniach serii. Seria 5X reprezentuje obecną produkcję uszczelek NBR do zastosowań w olejach mineralnych. Wcześniejsze serie, takie jak 50 i 60, nadal pojawiają się w starszych systemach, ale w nowych instalacjach należy stosować komponenty 5X, aby w przyszłości zapewnić najlepszą dostępność części.
Dodanie litery „V” do numeru części określa uszczelki FKM zamiast standardowych NBR. Na przykład w Z2S10-1-5X zastosowano uszczelnienia na bazie oleju mineralnego, podczas gdy w Z2S10-1-5X/V zastosowano uszczelnienia FKM przystosowane do stosowania estrów fosforanowych lub płynów syntetycznych. To rozróżnienie ma znaczenie w zastosowaniach takich jak ognioodporna hydraulika lub systemy wykorzystujące przyjazne dla środowiska oleje biodegradowalne.
Konfiguracja blokowania pojawia się w numerze części jako kod literowy. „A” oznacza blokowanie tylko na porcie A, „B” blokuje tylko port B, a „AB” blokuje oba porty. Większość aplikacji wykorzystuje konfigurację AB, ponieważ zapewnia ona maksymalną elastyczność dla różnych projektów obwodów. Blokowanie pojedynczego portu służy do specjalistycznych celów, w których konieczne jest przytrzymanie tylko jednej strony siłownika.
Ciśnienie pękania pojawia się jako kod numeryczny: „1” oznacza 3 bary, „2” oznacza 5 barów, „3” oznacza 7,5 bara, a „4” oznacza ciśnienie pękania 10 barów. Niższe ciśnienia pękania zapewniają lepszą kontrolę, ale mogą pozwolić na większe przeciwciśnienie przed osadzeniem. Wyższe ciśnienia pękania lepiej tolerują wahania ciśnienia w systemie, ale do otwarcia wymagane jest większe ciśnienie pilota.
Pełne numery części, takie jak R900409844 lub R900481624, identyfikują określone konfiguracje Z2S 10 w systemie zamówień firmy Bosch Rexroth. Przy zamawianiu części zamiennych należy zawsze używać tych pełnych numerów części, aby mieć pewność, że otrzymasz zawór o specyfikacji zgodnej z Twoim zastosowaniem. Ogólne opisy lub niekompletne numery części mogą skutkować otrzymaniem nieprawidłowych konfiguracji.
Rozwiązywanie typowych problemów
Kiedy płyta warstwowa zaworu zwrotnego Z2S 10 nie utrzymuje obciążenia i umożliwia dryft siłownika, kilka przyczyn zasługuje na zbadanie. Najpierw sprawdź, czy do portów pilotowych nie dociera niezamierzone ciśnienie, które otwiera zawór. Połączone krzyżowo przewody pilotowe lub nieszczelne zawory kierunkowe mogą wywrzeć wystarczające ciśnienie, aby otworzyć Z2S 10, nawet jeśli spodziewasz się, że się zablokuje.
Sprawdź, czy płyn hydrauliczny nie jest zanieczyszczony, pobierając próbkę oleju i analizując ją pod kątem liczby cząstek. Nawet drobne cząstki niewidoczne gołym okiem mogą uniemożliwić prawidłowe uszczelnienie. Jeśli poziom zanieczyszczeń przekracza specyfikacje ISO 4406 20/18/15, wyczyść lub wymień filtry systemowe i rozważ dodanie dokładniejszej filtracji przed Z2S 10.
Dokładnie sprawdź schematy wycieków zewnętrznych. Wycieki wokół rowków pierścieni uszczelniających typu O-ring wskazują na uszkodzenie uszczelek, nieprawidłowy moment dokręcania śrub lub wypaczone powierzchnie montażowe. Wyciek oleju z korpusu zaworu sugeruje uszkodzenie wewnętrzne wymagające całkowitej wymiany zaworu. Nigdy nie próbuj naprawiać elementów wewnętrznych w terenie, ponieważ wymagana precyzja przekracza możliwości typowego warsztatu.
Jeśli Z2S 10 nie zostanie zwolniony po zastosowaniu ciśnienia pilota, zmierz rzeczywiste ciśnienie w portach pilota X i Y podczas pracy. Potrzebujesz ciśnienia przekraczającego specyfikację ciśnienia pękania plus tarcie w kanałach pilotowych. Niewystarczające ciśnienie pilota jest najczęstszą przyczyną awarii wyzwalania. Sprawdź, czy nie są zablokowane przewody pilotowe, kanały pilotowe o zbyt małych średnicach lub niewystarczające ciśnienie na zaworze kierunkowym.
Nietypowy hałas wydobywający się z płyty warstwowej zaworu zwrotnego Z2S 10 podczas pracy zwykle wskazuje na kawitację lub napowietrzenie. Sprawdź, czy połączenia zbiornika utrzymują właściwy poziom oleju i czy przewody ssące nie wprowadzają powietrza. Uszkodzenia kawitacyjne mogą szybko zniszczyć gniazdo zaworu i powierzchnie grzybka, wymagając całkowitej wymiany.
Przyszły rozwój
Projektowanie układu hydraulicznego stale zmierza w kierunku większych możliwości monitorowania i diagnostyki. Podczas gdy podstawowa płyta warstwowa zaworu zwrotnego Z2S 10 pozostaje komponentem czysto mechanicznym, nowoczesne systemy coraz częściej integrują czujniki ciśnienia i przetworniki położenia z kolektorami zaworów. Czujniki te dostarczają w czasie rzeczywistym informacji zwrotnych na temat działania zaworów i stanu systemu, bez konieczności modyfikacji samego Z2S 10.
Przejście w kierunku systemów elektrohydraulicznych stwarza nowe zastosowania sterowanych pilotowo zaworów zwrotnych. Siłowniki elektryczne zapewniają precyzyjne pozycjonowanie, obwody hydrauliczne zapewniają rezerwę dużej siły, a Z2S 10 zabezpiecza pozycje hydrauliczne podczas przerw w zasilaniu. Ta uzupełniająca się relacja poszerza zakres zastosowań kompaktowych zaworów zwrotnych w hybrydowych systemach zasilania.
Przepisy środowiskowe wymuszają zmiany w recepturach płynów hydraulicznych. Biodegradowalne oleje i niskotoksyczne alternatywy zyskują udział w rynku, szczególnie w przypadku sprzętu mobilnego i lokalizacji wrażliwych pod kątem ochrony środowiska. Przyszłe specyfikacje Z2S 10 mogą obejmować materiały uszczelniające specjalnie zoptymalizowane dla nowych typów płynów, poza obecnymi opcjami NBR i FKM.
Miniaturyzacja mobilnej hydrauliki trwa, ponieważ producenci sprzętu dążą do zmniejszenia masy i poprawy wydajności. Z2S 10 już dobrze sprawdza się w zastosowaniach kompaktowych, ale mogą pojawić się jeszcze mniejsze warianty dla układów mikrohydraulicznych w robotyce i sprzęcie do produkcji precyzyjnej.
Dokonywanie wyboru
Wybór płyty warstwowej zaworu zwrotnego Z2S 10 rozpoczyna się od obliczenia maksymalnego zapotrzebowania na przepływ. Jeśli siłowniki wymagają więcej niż 80 litrów na minutę, większe modele Z2S 16 lub Z2S 22 lepiej pasują do Twojego zastosowania. W przypadku przepływów poniżej 80 litrów na minutę Z2S 10 zapewnia optymalną wydajność w kompaktowej obudowie.
Następnie określ maksymalne ciśnienie robocze. Ciśnienie znamionowe 315 barów Z2S 10 obsługuje większość zastosowań w sprzęcie przemysłowym i mobilnym. Jeśli Twój system działa poniżej 150 barów, możliwości zaworu mieszczą się w granicach. Systemy zbliżające się lub przekraczające 250 barów wymagają szczególnej uwagi wszystkich elementów systemu, w tym właściwej filtracji i konserwacji uszczelnień.
Należy dokładnie rozważyć ograniczenia przestrzeni montażowej. Płyta warstwowa Z2S 10 zwiększa wysokość stosu o 25 mm, a całkowita koperta ma wymiary 162 mm na 57 mm. Sprawdź, czy obszar montażu kolektora lub zaworu mieści się w tych wymiarach, zapewniając odpowiedni odstęp dla połączeń hydraulicznych i dostępu konserwacyjnego.
Zgodność z płynami determinuje wybór materiału uszczelnienia. Standardowe uszczelnienia NBR niezawodnie współpracują z olejami hydraulicznymi na bazie ropy naftowej, które stanowią większość zastosowań przemysłowych i mobilnych. Płyny zawierające estry fosforanowe, syntetyczne oleje hydrauliczne lub oleje biodegradowalne wymagają uszczelek FKM określonych poprzez dodanie oznaczenia V do numeru części.
Względy budżetowe wpływają na to, czy wybierzesz oryginalne komponenty Bosch Rexroth, czy kompatybilne zamienniki. Krytyczne zastosowania związane z bezpieczeństwem, w których awaria zaworu może spowodować obrażenia ciała lub znaczne szkody materialne, uzasadniają wyższą cenę za oryginalne wyposażenie. Mniej wymagające aplikacje mogą akceptować zoptymalizowane pod względem kosztów alternatywy od producentów takich jak Huade, bez uszczerbku dla akceptowalnej niezawodności.
Płyta warstwowa zaworu zwrotnego Z2S 10 zapewnia sprawdzoną wydajność w kompaktowych zastosowaniach hydraulicznych. Połączenie niezawodnego blokowania, zwalniania sterowanego pilotem i oszczędzającego miejsce formatu płyty warstwowej sprawia, że nadaje się do sprzętu mobilnego, maszyn przemysłowych i wyspecjalizowanych systemów produkcyjnych. Zrozumienie specyfikacji, wymagań instalacyjnych i potrzeb konserwacyjnych pomoże w skutecznym zastosowaniu tego zaworu w obwodach hydraulicznych.
