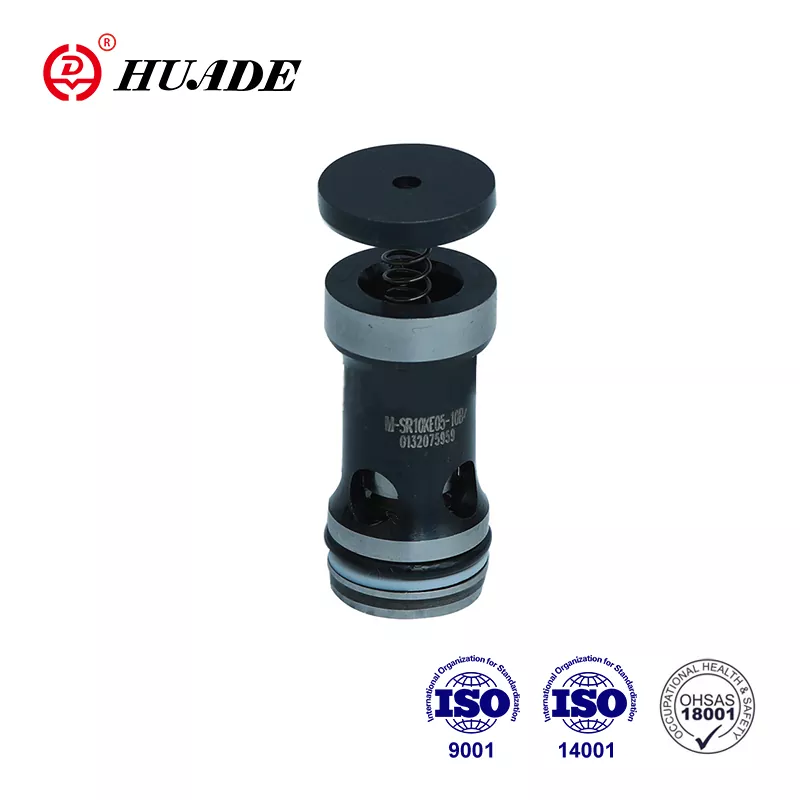

Założona w wyniku strategicznego partnerstwa między rządami Chin i Niemiec w 1979 roku, firma wdrożyła najnowocześniejszą technologię firmy Rexroth. Zawór nabojowy Huade® M-SR jest alternatywą dla produktów Rexroth z tej samej serii. Jest to opłacalne. Wszystkie produkty przechodzą rygorystyczne testy przed opuszczeniem fabryki i są pakowane w standardowy karton z wodoodpornym opakowaniem. W ciągu rocznego okresu gwarancyjnego naprawa jest bezpłatna. Huade spełnił międzynarodowe standardy, a mianowicie ISO9001, ISO14001 i ISO45001. Zawory nabojowe Huade® M-SR charakteryzują się niezawodnym działaniem i cieszą się już popularnością wśród chińskich konsumentów. Jest to znana marka krajowa w Chinach.
|
Dane techniczne (w przypadku zastosowań poza tymi parametrami prosimy o konsultację!) |
|
|
Maks. ciśnienie (MPa) |
Do 31,5 |
|
Ciśnienie pękania (MPa) |
Zobacz krzywe charakterystyczne |
|
Maks. przepływ (L/min) |
Zobacz krzywe charakterystyczne |
|
Płyn operacyjny |
Olej mineralny lub ester fosforanowy |
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|
Czystość płynu |
Maksymalny dopuszczalny stopień zanieczyszczenia cieczy pod ciśnieniem jest zgodny z normą NAS 1638 cass 9. Dlatego zalecamy filtr o minimalnym współczynniku retencji β10≥75 |
Cechy:
▶ Do montażu w blokach przyłączeniowych jako wkład zaworu zwrotnego kątowego
▶ Szczelne zamknięcie w jednym kierunku
▶ 6 ciśnień otwarcia, opcjonalnie
Aplikacja:
Stosowany jest głównie na wylocie pompy jako zawory przeciwciśnieniowe i boczne.
4. Funkcje, przekrój, symbole zaworu nabojowego M-SR
Wkład zaworu zwrotnego typu M-SR ma za zadanie najlepiej dozować przepływ w jednym kierunku i umożliwiać swobodny przepływ w kierunku przeciwnym.

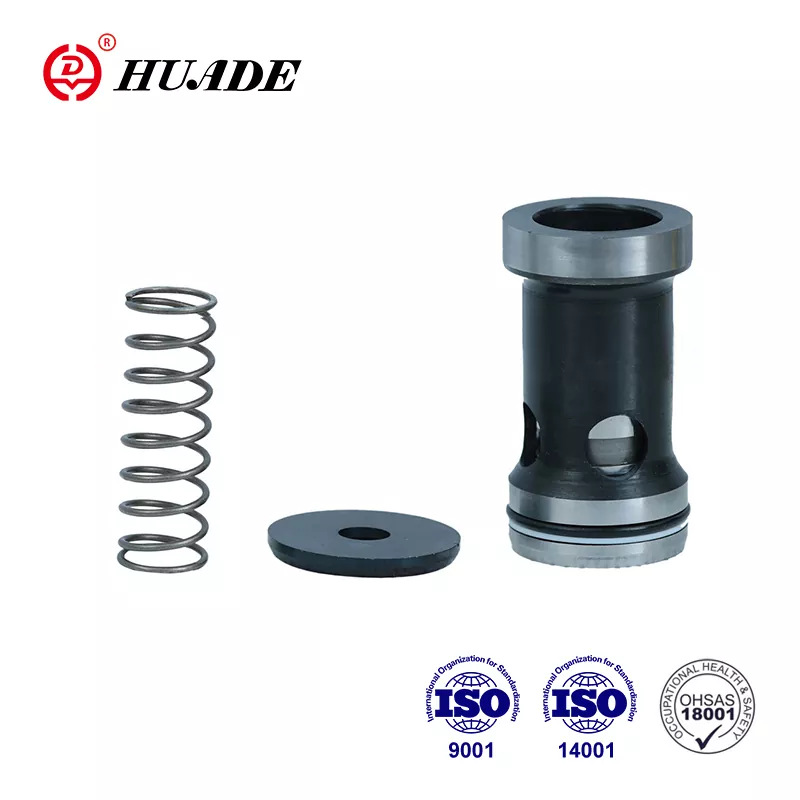

Zawór zawiera tuleję zaworu (1), suwak (2), gniazdo sprężyny (3) i sprężyny (4).
Symbol
Schemat struktury
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
