Zawory sterujące przepływem są jak sygnalizacja świetlna w świecie przemysłowym. Podobnie jak sygnalizacja świetlna kontroluje przepływ samochodów na ruchliwych ulicach, tak zawory te kontrolują przepływ cieczy, gazów i pary w rurach i instalacjach. Niezależnie od tego, czy pompujesz wodę, przesyłasz olej rurociągami, czy kontrolujesz ciśnienie powietrza w maszynach, zawory sterujące przepływem zapewniają, że wszystko porusza się z odpowiednią prędkością i ciśnieniem.

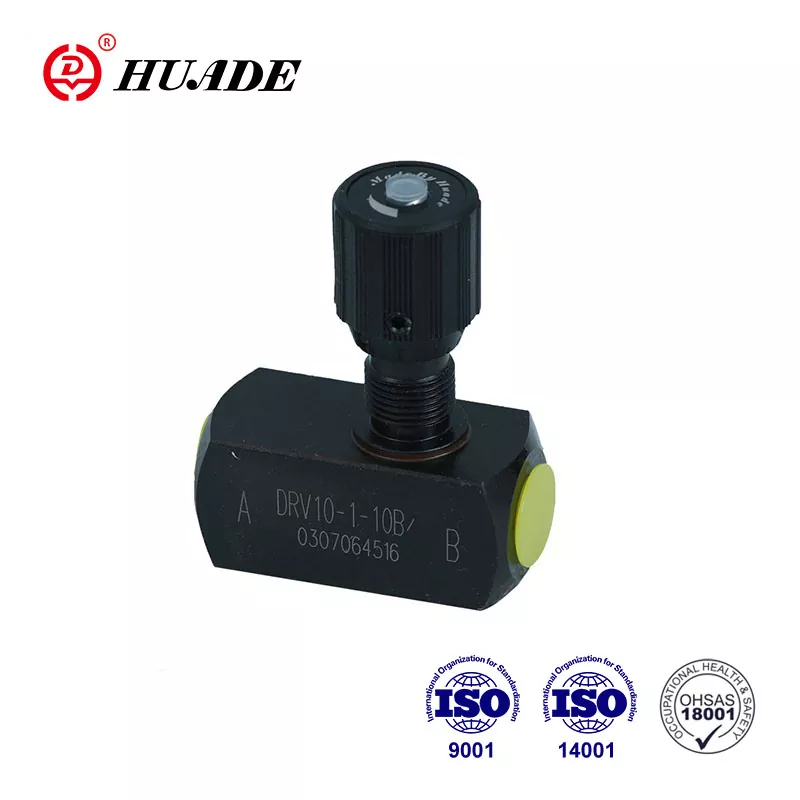

Czym są zawory sterujące przepływem?
Zawór sterujący przepływem to urządzenie kontrolujące ilość płynu przepływającego przez rurę lub system. Pomyśl o tym jak o kranie w kuchni – możesz go przekręcić, aby wypuścić mniej lub więcej wody. Jednak zawory sterujące przepływem są znacznie bardziej precyzyjne i mogą działać automatycznie, bez konieczności ręcznego ich obracania.
Zawory te mają cztery główne zadania:
Kontrola prędkości:Kontrolują prędkość poruszania się elementów w układach hydraulicznych, np. ramion sprzętu budowlanego.
Dystrybucja przepływu:Rozdzielają przepływ między różnymi ścieżkami, na przykład dzieląc wodę do różnych stref zraszaczy na podwórku.
Ochrona przepływu:Zapobiegają przepływowi zbyt dużej ilości płynu, co mogłoby spowodować uszkodzenie sprzętu.
Kontrola ciśnienia:Utrzymują ciśnienie w systemach na stałym i bezpiecznym poziomie.
Jak działają zawory sterujące przepływem?
Podstawowa idea jest prosta: zmniejszając lub powiększając otwór, możesz kontrolować ilość przepływającego płynu. To jak położyć kciuk na końcu węża ogrodowego – im mniejszy otwór, tym mniej wody wypływa (ale wychodzi szybciej).
Zawory sterujące przepływem działają na kilka sposobów:
- Naprawiono otwarcie:Niektóre zawory mają ustaloną wielkość otwarcia, która się nie zmienia.
- Zmienne otwarcie:Inni mogą dostosować rozmiar otworu w zależności od warunków.
- Kompensacja ciśnienia:Inteligentne zawory automatycznie dostosowują się, aby utrzymać stały przepływ nawet przy zmianach ciśnienia.
- Sterowanie elektroniczne:Nowoczesne zawory wykorzystują sygnały komputerowe do dokonywania bardzo precyzyjnych regulacji.
Rodzaje zaworów sterujących przepływem
Według metody kompensacji
Zawory bez kompensacji ciśnienia
Są to najprostsze typy. Mają stały lub regulowany otwór, ale przepływ zmienia się wraz ze zmianą ciśnienia. Działają najlepiej, gdy ciśnienie w układzie pozostaje w miarę stałe. Są tanie i proste, ale niezbyt precyzyjne, gdy zmieniają się warunki.
Zawory z kompensacją ciśnienia
Te zawory są mądrzejsze. Posiadają specjalne części, które automatycznie regulują otwór, aby utrzymać stały przepływ nawet przy zmianach ciśnienia. Mają dokładność w granicach 3-5% i działają świetnie, gdy ciśnienie w systemie często wzrasta i spada.
Zawory sterowane pilotem
Wykorzystują one mały zawór „pilotowy” do sterowania większym zaworem głównym. Są bardzo responsywne i dobrze sprawdzają się w zastosowaniach o dużym przepływie, w których potrzebne są szybkie zmiany.
Według typu konstrukcji
Zawory kulowe
Mają one kulkę z otworem. Obracając kulę, możesz otworzyć lub zamknąć ścieżkę przepływu. Świetnie nadają się do szybkiego włączania/wyłączania i bardzo dobrze uszczelniają. Znajdziesz je w rafineriach ropy naftowej i systemach ciepłowniczych. Nie są one jednak najlepsze do dokładnej kontroli przepływu.
Zawory motylkowe
Mają one dysk, który obraca się, aby kontrolować przepływ. Są lekkie i powodują niewielki spadek ciśnienia. Dobrze sprawdzają się w przypadku dużych rur i systemów wodnych. Są kompaktowe, ale nie uszczelniają idealnie przy wysokich ciśnieniach.
Zawory iglicowe
Mają one spiczastą igłę, która pasuje do gniazda w kształcie stożka. Dają bardzo precyzyjną kontrolę i doskonale nadają się do drobnych, dokładnych regulacji. Spotkasz je w laboratoriach i sprzęcie analitycznym. Są bardzo precyzyjne, ale obsługują tylko małe przepływy.
Zawory kulowe
Są to konie pociągowe kontroli przepływu. Mają dobrą zdolność kontroli przepływu i pracują w wielu zastosowaniach, takich jak zakłady chemiczne, elektrownie i rafinerie ropy naftowej. Tworzą większy spadek ciśnienia, ale zapewniają doskonałą kontrolę.
Zasuwy
Mają płaską bramę, która przesuwa się w górę i w dół. Całkowicie otwarte powodują bardzo mały spadek ciśnienia. Stosowane są głównie do sterowania włączaniem/wyłączaniem, a nie do kontroli przepływu. Znajdziesz je izolujące sekcje systemów rurowych.
Zawory membranowe
Wykorzystują one elastyczną membranę do kontrolowania przepływu. Doskonale uszczelniają i są odporne na korozję. Świetnie sprawdzają się w przetwórstwie farmaceutycznym i spożywczym, gdzie nie może być mowy o żadnych wyciekach. Mają limity ciśnienia i temperatury.
Zawory zaciskowe
Ściskają one elastyczną rurkę, aby kontrolować przepływ. Są ekonomiczne i doskonale nadają się do przenoszenia zawiesin zawierających cząstki stałe. Często korzystają z nich kopalnie i oczyszczalnie ścieków. Są tanie, ale mają ograniczenia ciśnienia i temperatury.
Według typu siłownika
Siłowniki pneumatyczne
Do obsługi zaworu wykorzystywane jest sprężone powietrze. Są niezawodne, szybkie i ekonomiczne. Świetnie sprawdzają się tam, gdzie nie ma dostępu do prądu i można je uruchamiać miliony razy. Mają jednak ograniczoną moc i krótszą żywotność niż inne typy.
Siłowniki elektryczne
Wykorzystują one silniki elektryczne (AC lub DC) do obsługi zaworów. Są bardzo wydajne, czyste, ciche i precyzyjne. Można nimi sterować zdalnie i oszczędzają energię. Na początku kosztują więcej i mogą się przegrzewać przy częstych regulacjach.
Siłowniki hydrauliczne
Wykorzystują one płyn hydrauliczny do zasilania. Wytwarzają bardzo dużą siłę i działają przez długi czas. Doskonale nadają się do zastosowań wymagających dużych obciążeń, ale tworzą złożone systemy o potencjalnym ryzyku wycieku.
Gdzie stosuje się zawory sterujące przepływem?
Układy hydrauliczne
W sprzęcie budowlanym, takim jak koparki i spychacze, zawory sterujące przepływem kontrolują prędkość ruchu ramion i łyżek. Rozdzielają także moc hydrauliczną do różnych funkcji i utrzymują bezpieczne ciśnienie w układzie.
Układy pneumatyczne
W systemach zasilanych powietrzem zawory te kontrolują prędkość wysuwania i cofania cylindrów pneumatycznych. Zapobiegają gwałtownym ruchom i zmniejszają zużycie sprzętu.
Ropa i Gaz
Kontroluj przepływ w rurociągach, zarządzaj poziomem cieczy w zbiornikach separacyjnych i reguluj ciśnienie w systemach.
Uzdatnianie wody
Rozprowadzaj wodę po miastach, zapobiegaj nadmiernemu zużyciu i kontroluj procesy uzdatniania.
Chemiczny i Farmaceutyczny
Precyzyjnie mieszaj składniki, kontroluj szybkość reakcji i utrzymuj jakość produktu.
Produkcja
Kontroluj prędkości w zautomatyzowanym sprzęcie, zarządzaj prasami hydraulicznymi i koordynuj wiele funkcji maszyny.
Żywność i napoje
Kontroluj przepływ składników, zarządzaj temperaturą i utrzymuj warunki sanitarne.
Specjalne środowiska
- Środowiska korozyjne:Używaj specjalnych materiałów, takich jak stal nierdzewna, aby były odporne na atak chemiczny.
- Obszary wybuchowe:Należy używać konstrukcji przeciwwybuchowych certyfikowanych do stosowania w lokalizacjach niebezpiecznych.
- Wysoka temperatura/ciśnienie:Specjalne konstrukcje bezpiecznie radzą sobie z ekstremalnymi warunkami.
- Zastosowania sanitarne:Spełniaj rygorystyczne standardy czystości w produkcji żywności i leków.
Kalkulator doboru zaworu sterującego przepływem
Jak wybrać odpowiedni zawór sterujący przepływem
Wybór odpowiedniego zaworu jest jak wybór odpowiedniego narzędzia do danego zadania. Musisz wziąć pod uwagę kilka czynników:
Właściwości płynu
- Jaki rodzaj płynu: ciecz, gaz czy para?
- Jak gęsty (lepki) jest?
- Czy jest żrący czy czysty?
- Jaki zakres temperatur?
- Jakie poziomy ciśnienia?
Wymagania dotyczące wydajności
- Jakiego przepływu potrzebujesz (minimalny, normalny, maksymalny)?
- Jak dokładna musi być kontrola?
- Jak szybko musi reagować na zmiany?
- Jaki jest wymagany zakres regulacji?
Integracja systemu
- Jaki rozmiar i typ rury?
- Jak to będzie połączone (kołnierzowe, gwintowane, spawane)?
- Jaki typ siłownika (pneumatyczny, elektryczny, hydrauliczny)?
- Jakie sygnały sterujące (analogowe, cyfrowe)?
Warunki środowiskowe
- Temperatura i wilgotność robocza
- Wymagania bezpieczeństwa (przeciwwybuchowe, ognioodporne)
- Dostępność konserwacji
- Względy kosztów (początkowe i operacyjne)
Charakterystyka przepływu
Większość zaworów ma jeden z następujących wzorców przepływu:
Liniowy:Przepływ wzrasta równomiernie wraz z otwieraniem zaworu – dobre do prostych zastosowań.
Równy procent:Przepływ wzrasta wykładniczo – stosowany w 90% zastosowań, ponieważ zapewnia lepszą kontrolę.
Szybkie otwieranie:Małe ruchy powodują duże zmiany przepływu - używane do zastosowań włączania/wyłączania.
Konserwacja i rozwiązywanie problemów
Jak każde urządzenie mechaniczne, zawory sterujące przepływem wymagają regularnej konserwacji, aby działały prawidłowo.
Typowe problemy
Problemy z przepływem
- Niespójny przepływ zwykle oznacza brud, zużycie lub niewłaściwą regulację
- Niski przepływ często wskazuje na blokady lub zużycie części
- Wahania przepływu sugerują problemy z ciśnieniem lub niestabilne sygnały sterujące
Problemy z wyciekami
- Wycieki zewnętrzne wynikają ze zużytych uszczelek lub luźnych połączeń
- Nieszczelności wewnętrzne powstają, gdy gniazda zaworów zużywają się lub dostają się do nich zanieczyszczenia
- Nieszczelności uszczelnienia powstają, gdy uszczelki wokół trzpienia starzeją się
Problemy z wydajnością
- Lepka praca sugeruje korozję, zanieczyszczenia lub brak smarowania
- Powolna reakcja wskazuje na problemy z siłownikiem lub problemy z sygnałem sterującym
- Nadmierny hałas oznacza zwykle kawitację, wibracje lub przepływ turbulentny
Strategia konserwacji
Konserwacja zapobiegawcza
- Co miesiąc sprawdzaj pod kątem wycieków, zużycia i korozji
- Co kwartał sprawdzaj płyn hydrauliczny i filtry
- Regularnie smaruj ruchome części
- Okresowo kalibruj i testuj wydajność
Monitorowanie stanu
- Użyj manometrów, aby wykryć blokady lub zużycie
- Monitoruj natężenie przepływu, aby zidentyfikować zmiany wydajności
- Obserwuj temperaturę, aby zapobiec uszkodzeniom
- Analizuj wibracje, aby wcześnie wykryć problemy mechaniczne
Proces rozwiązywania problemów
- Systematycznie sprawdzaj każdy element
- Znajdź pierwotną przyczynę, a nie tylko objawy
- Sprawdź działanie po naprawie
- Prowadź szczegółową dokumentację konserwacji
Przyszłość zaworów sterujących przepływem
Technologia sprawia, że zawory sterujące przepływem są inteligentniejsze i wydajniejsze.
Technologia inteligentnych zaworów
Integracja z Internetem rzeczy (IoT).
Nowoczesne zawory zawierają czujniki ciśnienia, temperatury, przepływu i wibracji. Gromadzą dane w sposób ciągły i można je monitorować zdalnie za pomocą smartfonów lub komputerów. Systemy oparte na chmurze analizują te dane, aby zapewnić sugestie dotyczące optymalizacji.
Zastosowania sztucznej inteligencji
Algorytmy AI potrafią przewidzieć, kiedy zawory wymagają konserwacji, zanim ulegną awarii. Automatycznie dostosowują ustawienia zaworów w oparciu o zmieniające się warunki i potrafią wykryć nietypowe wzorce działania, które mogą wskazywać na problemy.
Technologia cyfrowego bliźniaka
Inżynierowie tworzą wirtualne kopie fizycznych zaworów, które symulują wydajność i umożliwiają testowanie w środowiskach wirtualnych. Pomaga to optymalizować projekty i szkolić operatorów bez narażania prawdziwego sprzętu.
Integracja Przemysłu 4.0
Łączność systemu
Nowoczesne zawory komunikują się za pomocą sieci przemysłowych i przetwarzają dane lokalnie, co zapewnia szybszą reakcję. Integrują się bezproblemowo z systemami realizacji produkcji i korzystają ze standardowych protokołów komunikacyjnych.
Zwiększona automatyzacja
Systemy działają przy minimalnej interwencji człowieka, automatycznie koordynują wiele zaworów i optymalizują swoją wydajność. Mogą nawet automatycznie diagnozować i naprawiać niektóre awarie.
Trendy w zakresie zrównoważonego rozwoju
Efektywność energetyczna
Nowe konstrukcje odzyskują energię z różnic ciśnień, zmniejszają zużycie energii przez system poprzez precyzyjne sterowanie i optymalizują całe systemy w celu uzyskania maksymalnej wydajności.
Wymagania środowiskowe
Bardziej rygorystyczne przepisy wymagają niższych emisji, zrównoważonych materiałów, lepszych programów recyklingu i bardziej ekologicznych procesów produkcyjnych.
Historie sukcesu w świecie rzeczywistym
Przemysł naftowy i gazowy
Duży producent rurociągów zainstalował inteligentne zawory sterujące przepływem, które na pięć lat wyeliminowały ręczną konserwację, zachowując jednocześnie precyzyjną kontrolę płynów wielofazowych.
Uzdatnianie wody
W miejskim systemie wodociągowym zastosowano 24-calowe zawory redukcyjne do ochrony rur dystrybucyjnych przy jednoczesnym utrzymaniu stałego ciśnienia wody w całym mieście.
Produkcja
Linia montażowa samochodów poprawiła dokładność produkcji o 15% po zainstalowaniu pneumatycznych zaworów sterujących przepływem, które precyzyjnie kontrolowały ruchy robota.
Dowiedz się więcej o zaworach sterujących przepływem
Jeśli chcesz dowiedzieć się więcej na temat zaworów sterujących przepływem, oto kilka świetnych zasobów:
Nauka online
- Edukacyjne kanały YouTube oferują szczegółowe wyjaśnienia wraz z animacjami
- Strony internetowe producentów zawierają przewodniki po wyborze i informacje techniczne
- Stowarzyszenia branżowe oferują seminaria internetowe i opracowania techniczne
Rozwój zawodowy
- Producenci zaworów oferują szkolenia
- Szkoły inżynierskie zapewniają kompleksowe programy
- Konferencje branżowe prezentują najnowsze technologie i zastosowania
Praktyczne doświadczenie
- Odwiedź targi, aby zobaczyć demonstracje sprzętu
- Jeśli to możliwe, bierz udział w wycieczkach po fabryce
- Dołącz do organizacji zawodowych, aby uzyskać możliwość nawiązywania kontaktów i uczenia się
Zawory sterujące przepływem są niezbędnymi elementami, dzięki którym nasz nowoczesny świat działa sprawnie. Od wody wypływającej z kranu po paliwo przepływające rurociągami – urządzenia te zapewniają, że wszystko porusza się z odpowiednią prędkością i ciśnieniem.
W miarę postępu technologii zawory sterujące przepływem stają się coraz inteligentniejsze, wydajniejsze i bardziej przyjazne dla środowiska. Integrują się z systemami cyfrowymi, przewidują własne potrzeby w zakresie konserwacji i automatycznie optymalizują wydajność.
Niezależnie od tego, czy jesteś inżynierem wybierającym zawory do nowego systemu, technikiem konserwującym istniejący sprzęt, czy po prostu ciekawi Cię, jak wszystko działa, zrozumienie zaworów sterujących przepływem pomoże Ci docenić złożone systemy, które wspierają nasze codzienne życie.
Przyszłość zaworów kontroli przepływu rysuje się w jasnych barwach, a innowacje w zakresie inteligentnych technologii, zrównoważonego rozwoju i integracji systemów stale poprawiają wydajność, jednocześnie zmniejszając wpływ na środowisko. Będąc na bieżąco z tymi zmianami i postępując zgodnie z najlepszymi praktykami w zakresie doboru i konserwacji, możemy mieć pewność, że te krytyczne komponenty będą nam dobrze służyć przez wiele lat.
