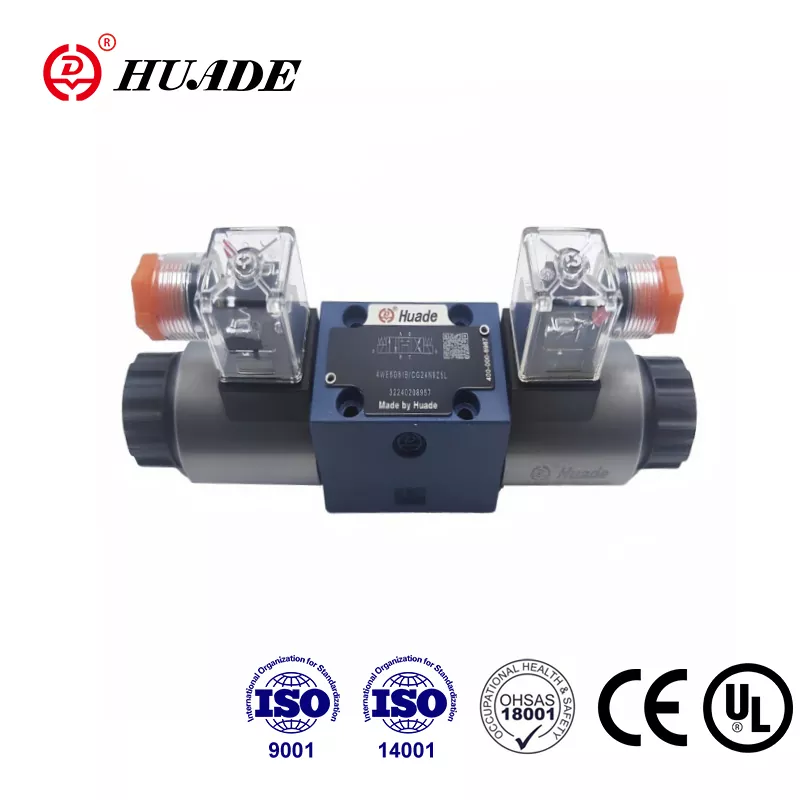

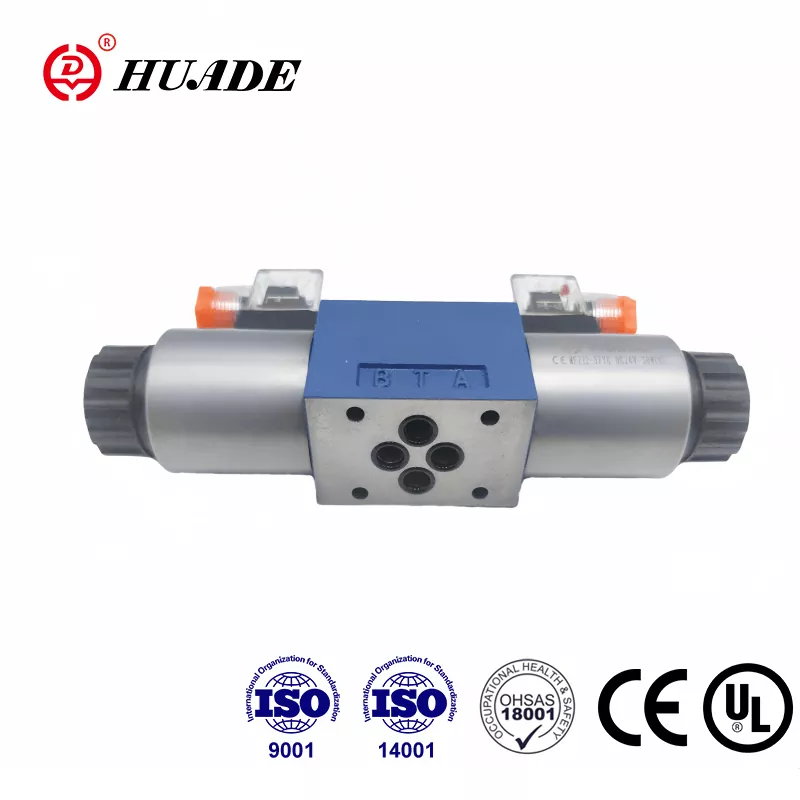

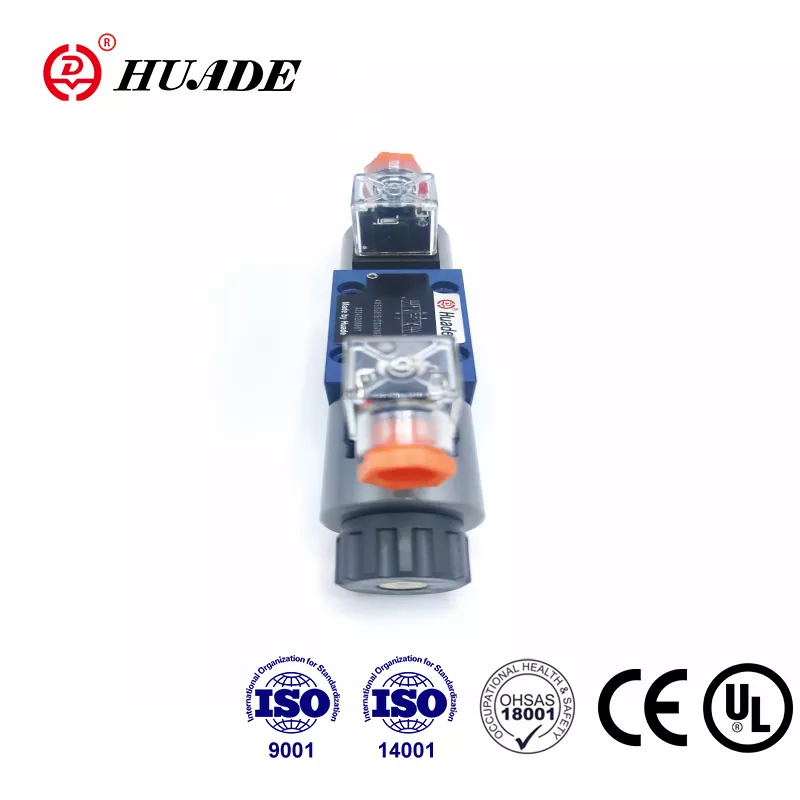

Założona w wyniku strategicznego partnerstwa między rządami Chin i Niemiec w 1979 roku, Huade jest wybitną marką w chińskim przemyśle hydraulicznym. Zawór rozdzielający Huade® typu 4WE 6 E to przystępna cenowo alternatywa dla tego samego modelu oferowanego przez firmę Rexroth. Huade kładzie duży nacisk na jakość, aby zapewnić, że każdy zawór kierunkowy ma doskonałą wydajność. Seria elektromagnetycznych zaworów kierunkowych przeszła certyfikat CE. Zawór kierunkowy tego typu dobrze się sprzedaje. Zawory będą pakowane w standardowe kartony z etykietami zabezpieczającymi przed podrabianiem. Fabryka przeszła trzy główne certyfikaty systemowe dotyczące zarządzania jakością, zarządzania środowiskowego oraz zarządzania bezpieczeństwem i higieną pracy. Zawory hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach, ochronie środowiska, przemyśle stoczniowym, lotniczym, transporcie kolejowym, przemyśle naftowym i petrochemicznym, przemyśle wojskowym i innych dziedzinach.
|
Hydrauliczny |
|||
|
Maks. ciśnienie robocze Porty A, B, P (㎫) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
z symbolami A i B, port T musi być używany jako port spustowy |
|||
|
Maks. przepływ (L/min) |
80(-);60(～) |
||
|
Płyn pod ciśnieniem |
Oleje mineralne lub ester fosforanowy |
||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||
|
Stopień zanieczyszczenia |
Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego zgodnie z klasą NAS 1638 9. |
||
|
Elektryczny |
|||
|
Typ napięcia |
DC |
AC 50/60 Hz |
|
|
Dostępne napięcia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Pobór mocy (W) |
30 |
||
|
Moc trzymania (VA) |
- |
50 |
|
|
Moc włączania (VA) |
- |
220 |
|
|
Obowiązek |
ciągły |
||
|
Czas przełączania zgodnie z IS0 6403 |
WŁ. (ms) |
25 do 45 |
10 do 20 |
|
WYŁ. (ms) |
10 do 25 |
15 do 40 |
|
|
Ochrona zgodna z DIN |
IP65 |
||
|
Częstotliwość przełączania (cykle/h) |
do 15 000 |
do 7200 |
|
|
W przypadku połączeń elektrycznych przewód ochronny (PE) |
|||
Cechy:
▶ Kierunkowy zawór suwakowy uruchamiany bezpośrednio elektromagnetycznie, wersja o wysokiej wydajności
▶ Elektromagnesy z mokrymi pinami DC lub AC z wyjmowaną cewką
▶ Cewkę elektromagnesu można obracać o 90°
▶ Podczas wymiany cewki nie jest konieczne otwieranie szczelnej komory
▶ Połączenia elektryczne albo jako połączenia indywidualne, albo centralne
▶ Sterowanie ręczne, opcjonalne
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
4WE 6 E to rozdzielacz suwakowy sterowany elektromagnetycznie. Kontroluje start, stop i kierunek przepływu płynu.
Zasadniczo rozdzielacze składają się z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie beznapięciowym suwak sterujący (3) utrzymywany jest w położeniu neutralnym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Sterowanie suwakiem (3) odbywa się za pomocą elektromagnesów z mokrymi kołkami (2). . Siła elektromagnesów (2) działa poprzez tłok (5) na suwak sterujący (3) i popycha go z położenia neutralnego do wymaganego położenia końcowego. Zapewnia to swobodny przepływ z P do A i B do T lub P do B i A do T.
Kiedy elektromagnes (2) zostanie odłączony od zasilania, suwak sterujący (3) powraca do położenia neutralnego za pomocą sprężyn powrotnych (4).
Opcjonalne sterowanie ręczne (6) umożliwia ruch suwaka sterującego (3) bez zasilania elektromagnesu.
Schemat budowy serii WE 6 61B
