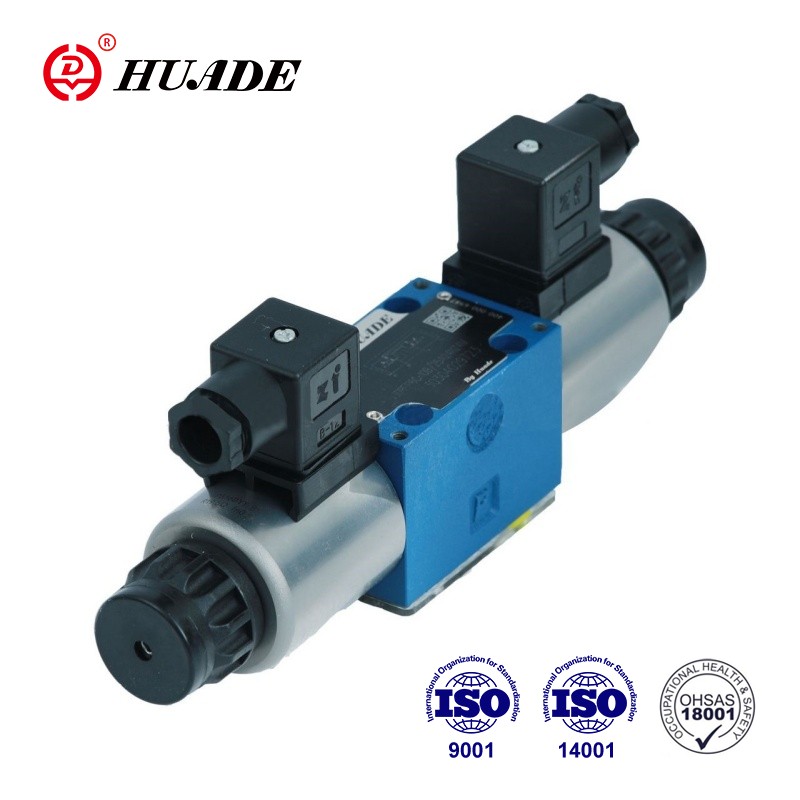

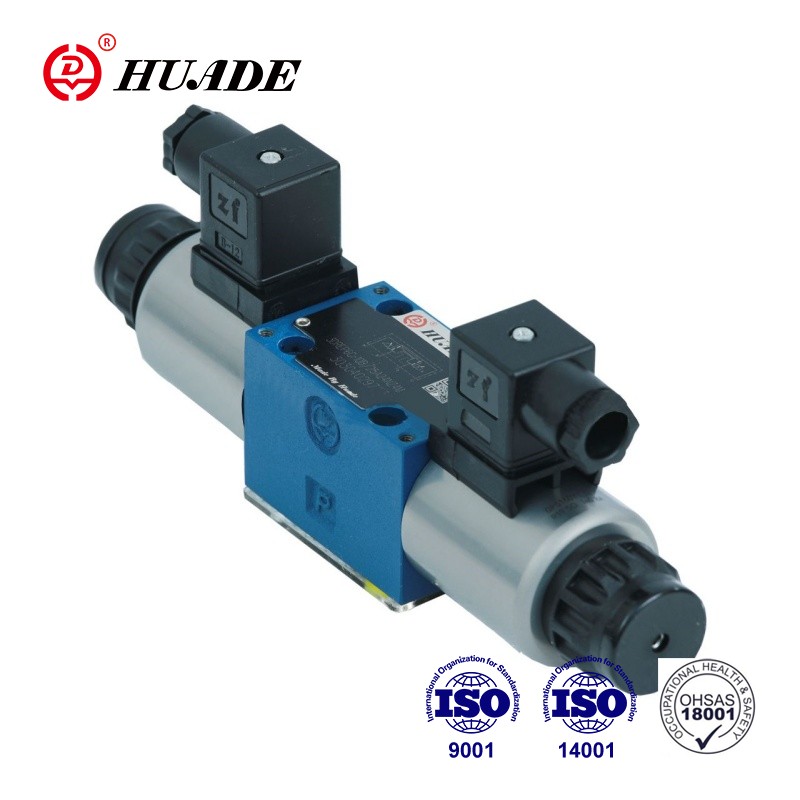

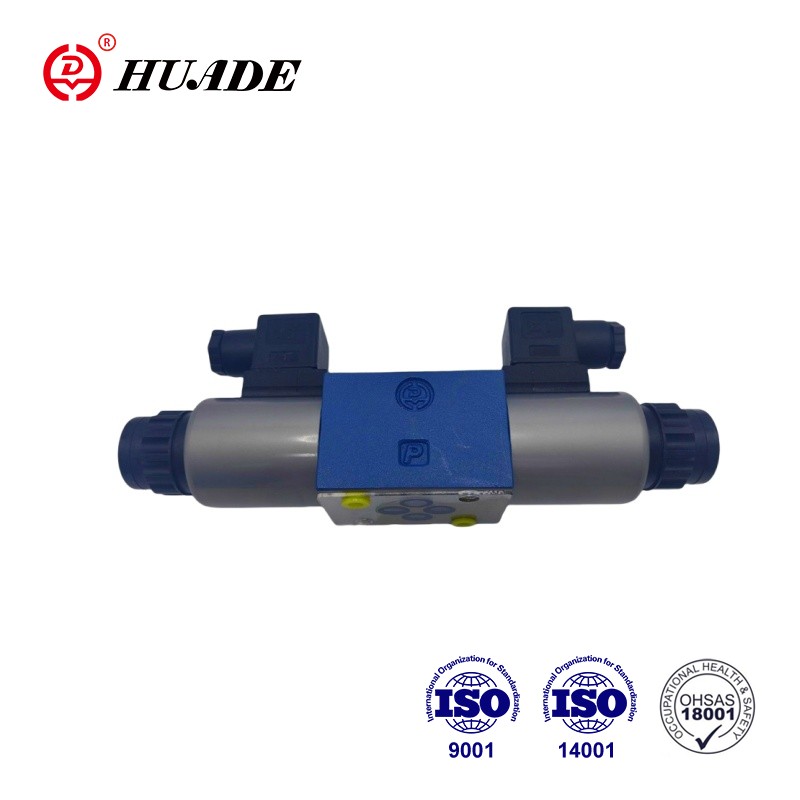

Trójdrożny proporcjonalny zawór redukcyjny ciśnienia 3DREP 6C ma zalety szybkiej reakcji, wysokiej dokładności sterowania i dobrej stabilności. Jednocześnie ma zwartą konstrukcję oraz jest łatwy w montażu i konserwacji. Podczas użytkowania reduktor ciśnienia powinien być poddawany regularnym przeglądom i konserwacji, aby zapewnić jego normalne działanie i wydłużyć jego żywotność.
| Hydrauliczny | ||
| Ciśnienie robocze (MPa) | Port P | 10, jeśli przekracza 10, należy zainstalować zawór typu ZDR6DP..-30B/...w porcie wejściowym |
| Port T | 3 | |
| Maks. przepływ (L/min) | 15(∆p=5MPa) | |
| Stopień zanieczyszczenia (um) | Zalecany filtr z minimalnym współczynnikiem retencji β10≥ 75 | |
| Histereza (%) | ≤3 | |
| Dokładność powtarzalności (%) | ≤1 | |
| Czułość odpowiedzi (%) | ≤1 | |
| Zakres odwrócenia (%) | ≤1 | |
| Płyn pod ciśnieniem | Olej mineralny (do uszczelki NBR), ester fosforanowy (do uszczelki FPM) | |
| Zakres lepkości (mm2/S) | 2,8 do 380 | |
| Zakres temperatury płynu pod ciśnieniem (°C) | -20 do +70 | |
| Instalacja | opcjonalne, najlepiej poziome | |
| Waga (kg) | Typ C:2,6;typ A.B:1,5 | |
| Elektryczny, elektromagnetyczny | ||
| Napięcie zasilania | DC24V | |
| Prąd znamionowy na cewkę (A) | 0.8 | |
| Maks. prąd na cewkę (A) | ≤0,02 | |
| Rezystancja cewki elektromagnesu (Ω) | Wartość zimna w temperaturze 20°C | 19.5 |
| Maks. ciepła wartość | 28.8 | |
| Stan roboczy | ciągły | |
| Temperatura stanu (°C) | ~+50 | |
| Temperatura cewki (°C) | ~+150 | |
| Ochrona zgodnie z DIN40 050 | IP65 | |
| Połączenia elektryczne | 3DREP | z wtyczką komponentową zgodną z DIN43650-AM2 złącze wtykowe zgodne z DIN 43 650-AF2/Pg11 |
| 3DREPE | z wtyczką komponentową do E DIN43563-AM6-3 złącze wtykowe E DIN43563-BF6-3/Pg11 | |
Cechy:
▶Bezpośrednio sterowane zawory proporcjonalne do kontroli ciśnienia i kierunku przepływu
▶Uruchamianie za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką
▶Sprężynowy suwak sterujący
Aplikacja:
Trójdrogowe proporcjonalne zawory redukcyjne 3DREP 6C są szeroko stosowane w zaopatrzeniu w wodę przeciwpożarową, automatycznych tryskaczowych systemach gaśniczych oraz różnych urządzeniach hydraulicznych, układach hydraulicznych i maszynach hydraulicznych.
◆Projekt:
Zawór składa się głównie z:
◆Funkcjonować:
Przy odłączonych elektromagnesach (1 i 2) suwak sterujący (5) jest utrzymywany w położeniu środkowym za pomocą sprężyn dociskowych.
Suwak sterujący (2) jest uruchamiany bezpośrednio po zasileniu jednego z elektromagnesów.
Np. poprzez wzbudzenie elektromagnesu „a” (1)
→ Suwak pomiaru ciśnienia (5) i suwak sterujący (4) przesuwają się w prawo proporcjonalnie do elektrycznego sygnału wejściowego.
→Połączenie P z B i A z T odbywa się poprzez przekroje poprzeczne z kryzami o progresywnej charakterystyce przepływu
◆Odłączenie zasilania elektromagnesu (1)
→ Suwak sterujący (4) powraca do pozycji środkowej za pomocą sprężyn dociskowych
W położeniu środkowym przyłącza A i B do T są otwarte, dzięki czemu ciecz pod ciśnieniem może swobodnie przepływać do zbiornika. Opcjonalne sterowanie ręczne umożliwia przesuwanie suwaka sterującego (4) bez zasilania elektromagnesu.
●Uwaga!
Niezamierzone użycie ręcznego sterowania może spowodować niekontrolowany ruch maszyny!
Struktura proporcjonalnego zaworu redukcyjnego ciśnienia 3DREP 6C
Symbole proporcjonalnego zaworu redukcyjnego 3DREP 6C
