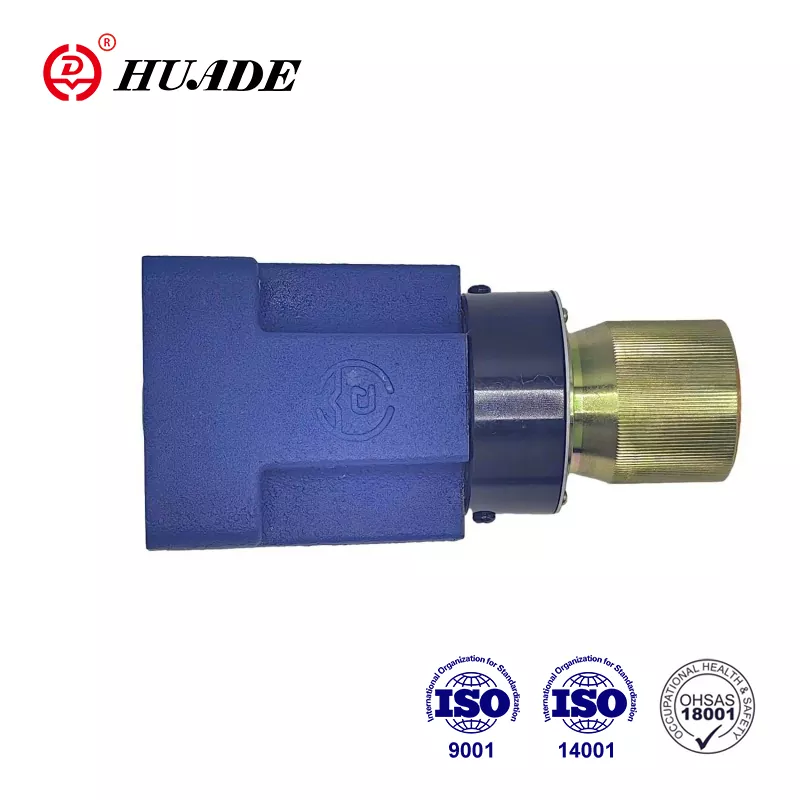

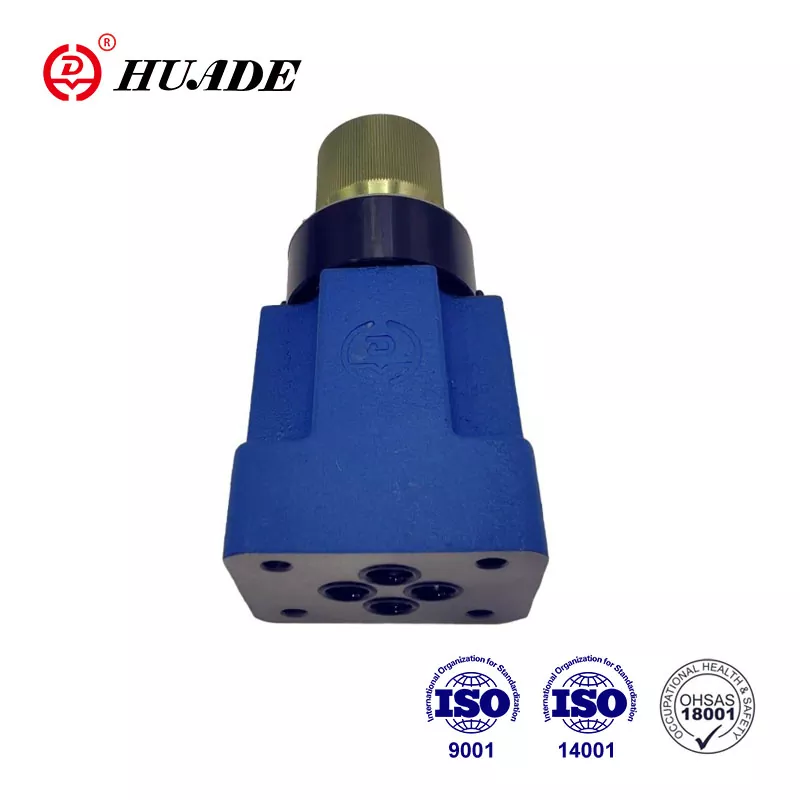

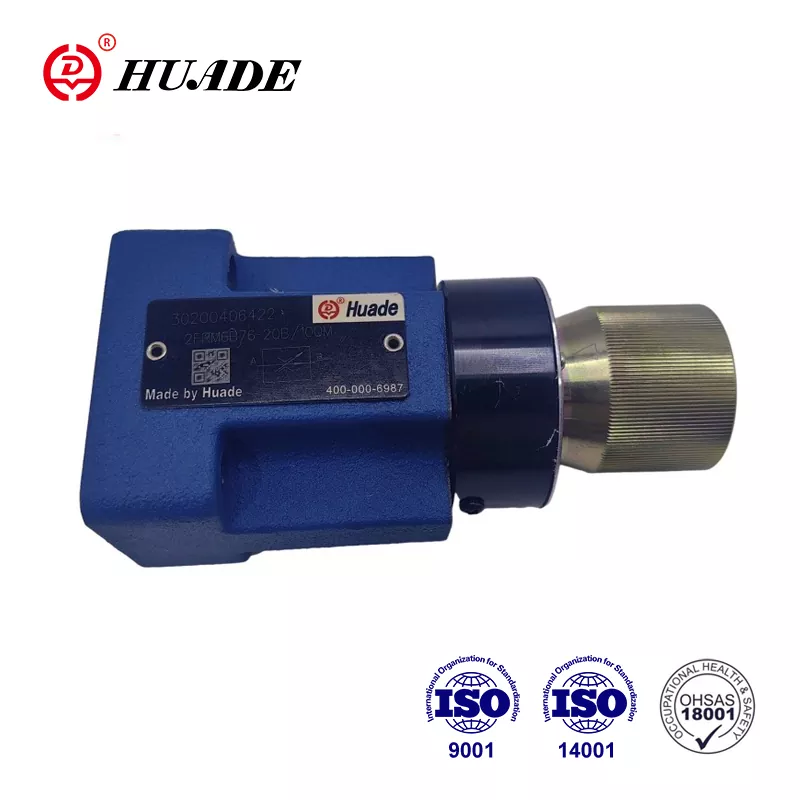

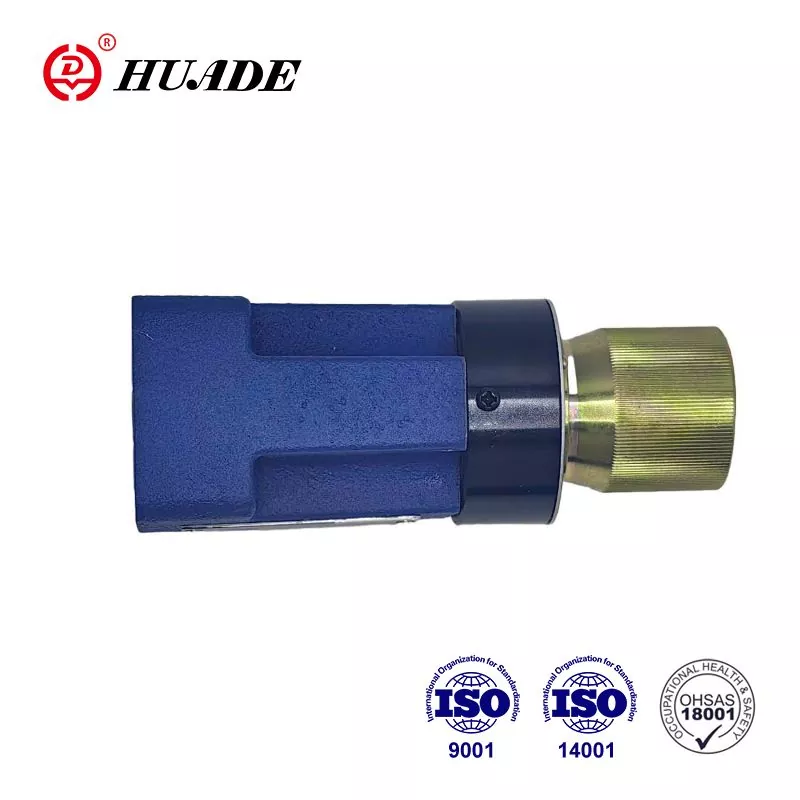

Zawór regulacyjny przepływu typu 2 FRM jest 2-drogowym zaworem regulacyjnym. Fabryka skupia się na praktyczności produktów, ściśle kontrolując jakość produktów. Ma na celu dostarczanie wysokiej jakości hydraulicznych zaworów przepływowych, na które klienci mogą sobie pozwolić. Zawory przepływowe Huade® 2FRM 6 są bardziej zaawansowane technologicznie dzięki wprowadzeniu najnowocześniejszej technologii. Opakowanie produktu można dostosować, na przykład opakowanie drewniane, opakowanie plastikowe i standardowe opakowanie kartonowe.
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelki NBR) lub ester fosforanowy (do uszczelki FPM) |
|||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30 do +80 |
|||||
|
Zakres lepkości (mm ²/s) |
10 do 800 |
|||||
|
Przepływ qv maks. (L/min) |
1.5 |
3.0 |
6.0 |
10.0 |
16.0 |
25.0 |
|
Przepływ qv min do 10 MPa (l/min) |
0.015 |
0.015 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Przepływ qv min do 31,5 MPa (l/min) |
0.025 |
0.025 |
0.025 |
0.05 |
0.07 |
0.1 |
|
Różnica ciśnień ∆p dla swobodnego powrotu B → A (MPa) |
0.1 |
0.12 |
0.17 |
0.25 |
0.38 |
0.66 |
|
Minimalna różnica ciśnień (MPa) |
0,6 do 1,2 |
|||||
|
Stabilność ciśnienia do ∆p = 31,5 MPa (%) |
Mistrz 2 (Qmax) |
|||||
|
Maksymalne ciśnienie robocze na porcie A (MPa) |
do 31,5 |
|||||
|
Zanieczyszczenie (µm) |
25 (Q<5 l/min) 10 (Q<0,5 l/min) |
|||||
|
Waga (kg) |
około 1,3 |
|||||
Cechy:
▶ Zewnętrzne zamknięcie kompensatora ciśnienia, opcjonalnie
▶ Zawór zwrotny, opcjonalnie
▶ Pokrętło ze skalą
▶ Zamykany.opcjonalnie
1) W połączeniu z płytką prostowniczą do 21 MPa
Aplikacja:
Zawór regulacyjny przepływu 2FRM 6 służy do utrzymywania stałego przepływu, niezależnie od ciśnienia i temperatury.
Ogólny:
Dwudrogowy zawór sterujący przepływem 2FRM 6 składa się zasadniczo z obudowy (1), pokrętła (2), kryzy (3), kompensatora ciśnienia (4) i opcjonalnego zaworu zwrotnego.
Zawór regulacyjny przepływu typ 2FRM 6 B.._20B/M
(bez zewnętrznego zamknięcia, bez zaworu zwrotnego)
Przepływ z przyłącza A do B jest dławiony w położeniu przepustnicy (5). Zmiana przekroju przepustnicy odbywa się poprzez obrót pokrętła (2). W celu utrzymania stałego przepływu, niezależnie od ciśnienia, należy: a
kompensator ciśnienia (4) montowany jest w porcie B za pozycją przepustnicy (5). Sprężyna naciskowa (6) dociska kryzę (3) i kompensator ciśnienia (4) na zewnątrz do odpowiednich ograniczników, utrzymując w ten sposób kompensator ciśnienia (4) w pozycji otwartej, gdy nie ma przepływu przez zawór. Kiedy płyn przepływa przez zawór, ciśnienie działające w porcie A wywiera siłę na kompensator ciśnienia (4) poprzez kryzę (7). Kompensator ciśnienia (4) przesuwa się do pozycji kompensacyjnej, aż do wyrównania sił. Jeżeli ciśnienie w porcie A wzrośnie, kompensator ciśnienia (4) przesuwa się w kierunku zamykania, aż do ponownego osiągnięcia równowagi sił. Dzięki ciągłemu działaniu kompensacyjnemu kompensatora ciśnienia uzyskuje się stały przepływ. Aby kontrolować przepływ przez zawór w obu kierunkach, poniżej tego zaworu można zamontować płytkę prostowniczą typu Z4S 6.
Budowa zaworu sterującego przepływem 2FRM 6-20B/...M...
Typ 2FRM 6A..-20B/..R
Funkcja tego zaworu jest zasadniczo taka sama jak zaworu typu 2FRM 6 B..-20B/..M
Jednakże ten typ zaworu sterującego przepływem jest wyposażony w przyłącze zewnętrzne umożliwiające podłączenie kompensatora ciśnienia (4) poprzez przyłącze P(11). Zewnętrzne ciśnienie działające na przyłącze P(11) poprzez kryzę (10) utrzymuje kompensator ciśnienia (4) w pozycji zamkniętej wbrew sile sprężyny naciskowej (6). Gdy podłączony zawór kierunkowy (9) zostanie uruchomiony, aby umożliwić przepływ z P do B, uzyskuje się sterowanie w pętli zamkniętej jak w przypadku FRM 6 B typu 2. W ten sposób unika się skoków przy rozruchu.
Ta wersja z zewnętrznym zamknięciem kompensatora może być używana wyłącznie do sterowania licznikiem.
Swobodny przepływ powrotny z portu B do A odbywa się przez zawór zwrotny (8).
Budowa zaworu sterującego przepływem 2FRM 6A..-20B/..R
Przykłady zastosowań
Symbol 2-drogowego zaworu sterującego przepływem 2FRM 6
