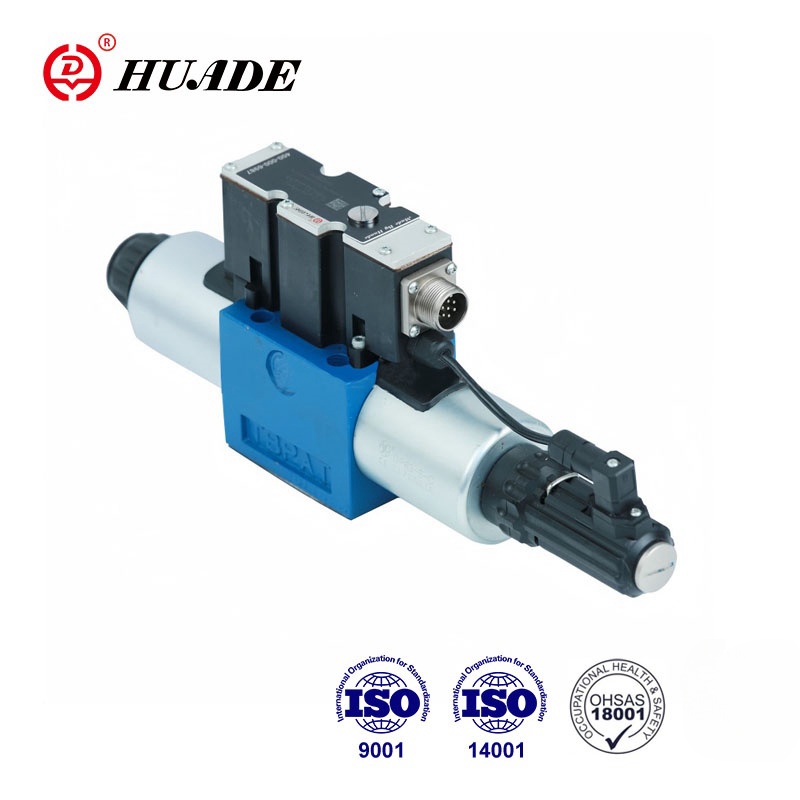

Ten zawór proporcjonalny 4WRE-2X jest proporcjonalny zawór kierunkowy z bezpośrednio działającym proporcjonalnym solenoidem, który służy do kontrolowania natężenia przepływu i kierunku przepływu oleju hydraulicznego. Ma cechy pięknego wyglądu. Łatwy w użyciu zawór proporcjonalny 4WRE-2X. Aby z niego skorzystać, użytkownicy muszą jedynie zastosować siedmiożyłową wtyczkę, a jednocześnie rozwiązać dopasowanie elektrohydrauliczne, co sprzyja zastosowaniu technologii sterowania magistralą.
| Hydrauliczny | |||
| Rozmiar | 6 | 10 | |
| Ciśnienie robocze | Porty A, P, B | 31.5 | 31.5 |
| Port T | 21 | 21 | |
| Przepływ nominalny Qvnom przy △ P=1MPa(L/min) | 8, 16, 32 | 25, 50, 75 | |
| Maks. dopuszczalny przepływ (L/min) | 80 | 180 | |
| Stopień zanieczyszczenia (µm) | ≤20 (polecamy 10) | ||
| Histereza(%) | ≤0,1 | ||
| Zakres odwrócenia (%) | ≤0,05 | ||
| Czułość odpowiedzi (%) | ≤0,05 | ||
| Płyn pod ciśnieniem | Oleje mineralne, ester fosforanowy | ||
| Zakres lepkości mm2/S | 20 do 380 | ||
| Zakres temperatury otoczenia (℃) | 4WRE | -20 do +70 | |
| 4WRE | -20 do +50 | ||
| Waga (kg) | 4WRE | 2.2 | 6.3 |
| 4WRE | 2.4 | 6.5 | |
| Elektryczne (zintegrowana elektronika) | |||
| Rozmiar | 6 | 10 | |
| Rodzaj dostawy | DC | DC | |
| Napięcie nominalne (V) | 24 | ||
| Prąd znamionowy cewki (A) | 2.5 | ||
| Rezystancja cewki elektromagnesu (Ω) | Rezystancja cewki przy 20 ℃) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| Obowiązek | 100% | ||
| Maksymalna temperatura cewki (℃) | do 150 | ||
| Izolacja zgodna z DIN40050 | IP65 | ||
| Dane techniczne powiązanego wzmacniacza | |||
| Powiązany wzmacniacz | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WRE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| Napięcie zasilania | Napięcie nominalne VDC | 24 | |
| Dolna wartość graniczna V | 19.4 | ||
| Górna wartość graniczna V | 35 | ||
| Moc wzmacniacza | Imax A | <2 | |
| Prąd impulsowy A | 3 | ||
Cechy:
▶Bezpośrednio sterowany proporcjonalny zawór kierunkowy do kontroli kierunku i wielkości przepływu
▶Do montażu płytowego
▶Elektryczny sygnał zwrotny położenia
▶Szpula sterująca wyśrodkowana sprężynowo
▶Typ 4WREE, zintegrowana elektronika zaworu z interfejsem A1 lub F1
▶Uruchamianie odbywa się za pomocą proporcjonalnych elektromagnesów z gwintem centralnym i wyjmowaną cewką
▶Zawory i sterowanie elektroniczne z jednego źródła
Aplikacja:
Proporcjonalny zawór kierunkowy 4WRE-2X jest szeroko stosowany w różnych dziedzinach, takich jak obrabiarki, przemysł lekki, metalurgia, górnictwo, przemysł lotniczy itp.
Proporcjonalne zawory kierunkowe 4/2 i 4/3 są bezpośrednio sterowanymi elementami konstrukcji do montażu płytowego.
Obsługiwane są za pomocą elektromagnesów proporcjonalnych z gwintem centralnym i wyjmowaną cewką. Elektromagnesy są opcjonalnie sterowane przez zewnętrzną elektronikę sterującą (typ WRE) lub przez zintegrowaną elektronikę sterującą (typ WREE).
Opis funkcjonalny:
Gdy elektromagnesy (5 i 6) są odłączone od zasilania, suwak sterujący (2) jest utrzymywany w położeniu środkowym za pomocą sprężyn naciskowych (3 i 4)
Bezpośrednia obsługa suwaka sterującego (2) poprzez zasilenie jednego z elektromagnesów proporcjonalnych, np. sterowanie elektromagnesem „b” (6)
→Przesunięcie suwaka sterującego (2) w lewo proporcjonalnie do wejściowego sygnału elektrycznego
→Połączenie P z A i B z T poprzez przekrój kryzowy z progresywną charakterystyką przepływu
Odłączenie zasilania elektromagnesu(6)
→ Suwak sterujący (2) powraca do pozycji środkowej za pomocą sprężyny dociskowej (3)
HD-4WRE...A-2X
W stanie bez zasilania suwak (2) jest utrzymywany w mechanicznym położeniu środkowym za pomocą elektromagnetycznych sprężyn powrotnych. W przypadku symbolu suwaka „V” nie dotyczy to centralnego położenia hydraulicznego! Gdy obwód sterujący zamkniętej pętli zaworu elektrycznego jest zamknięty, suwak jest ustawiony w hydraulicznym położeniu środkowym.
Projekt:
Zawór zasadniczo składa się z:
•Obudowa(1) z powierzchnią montażową
• Suwak sterujący (2) ze sprężynami dociskowymi (3 i 4)
• Elektromagnesy (5 i 6) z gwintem centralnym
• Przetwornik położenia (7)
•Opcjonalna zintegrowana elektronika sterująca(8)
• Mechaniczna regulacja punktu zerowego (9) jest dostępna poprzez Pg 13.5, a elektryczny punkt zerowy jest dostępny poprzez Pg 7(10)(typ 4WREE)
Symbol proporcjonalnego zaworu kierunkowego 4WRE-2X
