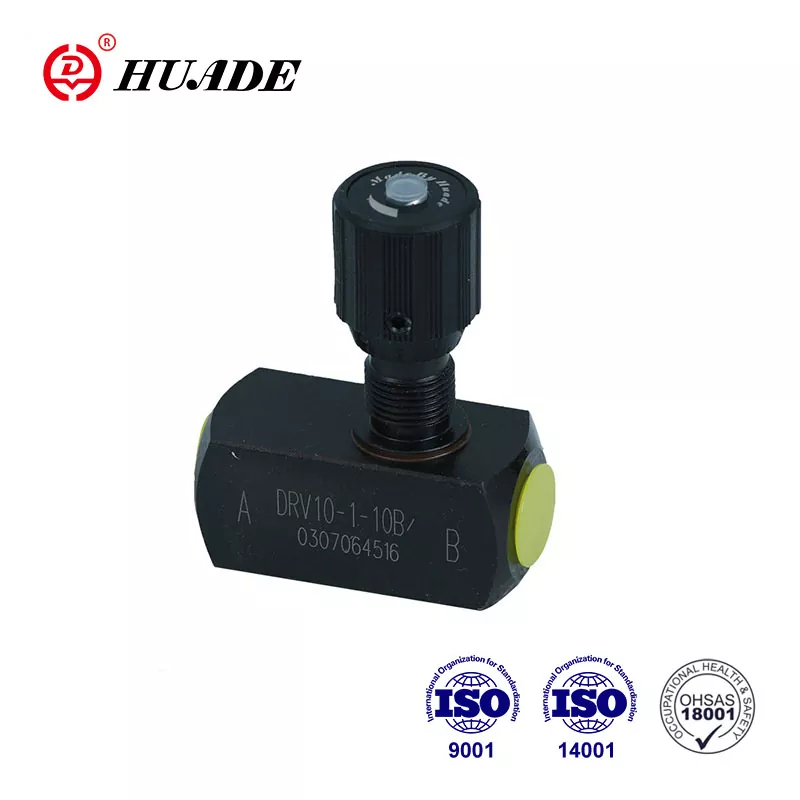

DRV zaworu kontroli przepustnicy

Zawory typu DRV to zawór przepustnicy/kontrolny. Ten zawór ma prostą strukturę i jest szeroko stosowana. Dzięki dwóch długoterminowych współpracy z Rexroth, hydrauliczne zawory przepustnicy Huade® mogą pasować do jakości podobnych produktów od międzynarodowych marek. Są przystępną alternatywą dla tych marek pierwszego poziomu. Huade® to znany znak towarowy w Chinach.

Parametr produktu zaworu kontroli przepustnicy DRV

Tworzywo	Stal	Mosiądz	Stal nierdzewna
Max. dopuszczalne ciśnienie robocze (MPA)	do 35	do 15	do 35
Ciśnienie pęknięcia zaworu kontrolnego (typ DRV)	0,05 (w razie potrzeby dostępne ciśnienia pękania)
Płyn	Olej mineralny lub estr fosforanowy
Zakres temperatury płynu (℃)	-30 do+80
Zakres lepkości (MM ²/s)	10 do 800
Pozycja instalacji	fakultatywny

Funkcja produktu i zastosowanie zaworu kontroli przepustnicy DRV

Cechy:

▶ Połączenie gwintowane

▶ Montaż na płycie

Aplikacja:

Zawory przepustnicy/kontroli typu DRV służą do ustawienia dokładnego przepływu oleju w jednym kierunku i umożliwienie swobodnego przepływu powrotu w przeciwnym kierunku.

Sekcja i symbol zaworu kontroli przepustnicy DRV

DRV zaworu przepustnicy/kontroli składają się zasadniczo z obudowy (1), pokrętła regulacji (2) z urządzeniem blokującym (3). Przekręcając pokrętło regulacji (2) w lewo, wrzeciono (4) za pomocą pinu przepustnicy (5) zwiększa maksimum sekcję przepływu (6). Zwracając pokrętło regulacji (2) w prawo, wrzeciono (4) z pinem przepustnicy (5) zmniejsza sekcję przepływu (6), aż będzie całkowicie zamknięta bez wycieku. W przypadku powtórnego ustawienia na górnym końcu wrzeciona (4) pokazano skalę kolorów (7). Obszar kolorowego trójkąta (8) wskazuje, jak daleko zawór jest otwarty (im większy kolorowy trójkąt, tym większy otwór). Ustawienie przepływu jest zablokowane za pomocą urządzenia blokującego (3).

Struktura zaworu kontroli przepustnicy DRV

Symbol zaworu kontrolnego przepustnicy DRV
