Kiedy patrzysz, jak spychacz podnosi lemiesz lub widzisz robota fabrycznego poruszającego się z precyzją, istnieje mały, ale potężny element, który umożliwia to wszystko: zawór kierunkowy.
Ten przewodnik przeprowadzi Cię przez wszystko, co musisz wiedzieć o tych kluczowych częściach, od sposobu ich działania po wybór odpowiedniego do Twoich potrzeb.
Co to jest kierunkowy zawór sterujący?
Pomyśl o kierunkowym zaworze sterującym (DCV) jako o:kontroler ruchu płynów. Podobnie jak sygnalizacja świetlna kieruje samochody na skrzyżowanie, tak DCV kieruje olej hydrauliczny lub sprężone powietrze różnymi ścieżkami w maszynie. Zawory te stanowią „mózg” systemów zasilania cieczą, informując płyn, dokąd i kiedy ma płynąć.
Dlaczego nazywa się je zaworami „Bang-Bang”?
Wiele DCV działa jak włącznik światła – są albo całkowicie włączone, albo całkowicie wyłączone. Nie ma pozycji pośredniej, dlatego ludzie czasami nazywają je zaworami „bang-bang”. Kiedy się przełączają, robią to szybko i całkowicie.
Jak działa kierunkowy zawór sterujący?
Podstawowe części
Każdy DCV ma następujące główne elementy:
Korpus zaworu:To jest jak dom, który spaja wszystko. Wewnątrz znajdują się kanały, przez które może przepływać płyn.
Szpula lub grzybek:Jest to ruchoma część, która faktycznie kontroluje przepływ. Pomyśl o tym jak o przesuwanych drzwiach, które otwierają i zamykają różne ścieżki.
Porty:Są to punkty połączeń, do których przyłączają się rury. Zwykle są oznaczone:
- P= Ciśnienie (w miejscu, gdzie wpływa płyn)
- T= Zbiornik (do którego powraca płyn)
- A i B= Porty siłownika (gdzie płyn wykonuje pracę)
Aparat:To właśnie porusza szpulę. Może to być klamka, którą naciskasz, cewka elektryczna lub ciśnienie płynu.
Jak kontroluje przepływ
Kiedy siłownik porusza suwakiem, wyrównuje różne otwory i kanały wewnątrz korpusu zaworu. Stwarza to nowe ścieżki przepływu płynu. To jak przestawianie elementów układanki, aby utworzyć różne ścieżki.
Rodzaje kierunkowych zaworów regulacyjnych
Według tego, jak się poruszają (projekt wewnętrzny)
Zawory suwakowe
Wykorzystują one cylindryczny element (szpulę), który przesuwa się tam i z powrotem. Są jak przesuwana łamigłówka, w której przesuwanie jednego elementu otwiera niektóre ścieżki i zamyka inne. Są wszechstronne, ale pozwalają na niewielki wyciek.
Zawory grzybkowe
Wykorzystują one kulkę, stożek lub dysk, który unosi się z gniazda, aby umożliwić przepływ, lub dociska, aby go zatrzymać. Pomyśl o korku w butelce – kiedy go wyjmiesz, wypływa płyn. Zawory te uszczelniają bardzo szczelnie, prawie bez wycieków.
Zawory obrotowe
Zamiast się przesuwać, obracają się, aby dopasować różne przejścia. Są jak przekręcanie klucza w zamku, aby otworzyć różne drzwi.
Według sposobu ich obsługi
Zawory ręczne
Obsługuje się je ręcznie za pomocą dźwigni, przycisku lub pedału. Są proste i niezawodne, jak ręczna skrzynia biegów w samochodzie.

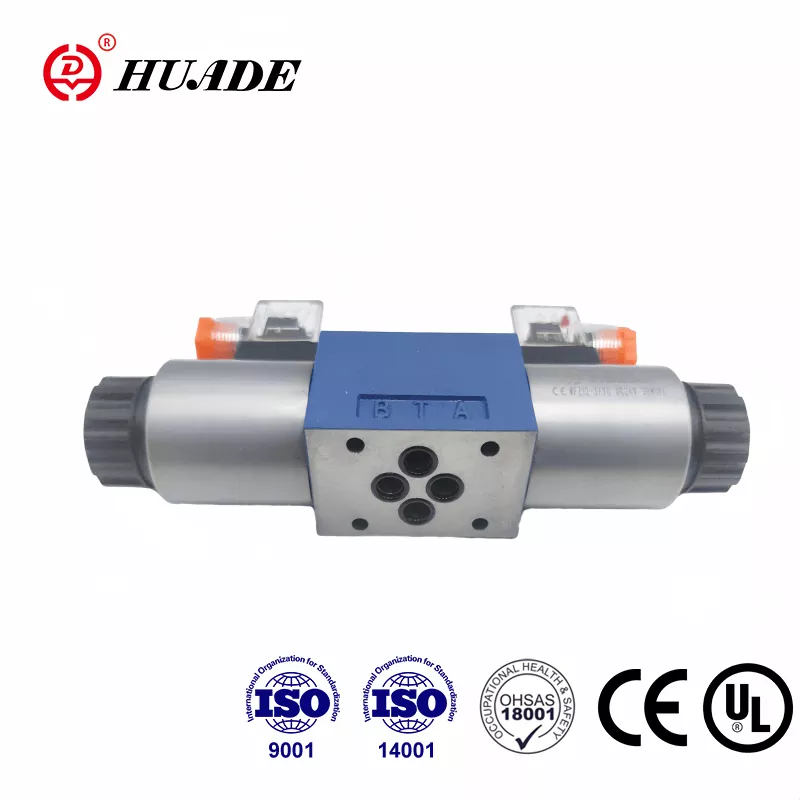

Zawory elektromagnetyczne
Są one obsługiwane elektrycznie. Kiedy wysyłasz sygnał elektryczny, cewka magnetyczna przesuwa zawór. To tak, jakby mieć pilota do zaworu.
Zawory sterowane pilotem
Wykorzystują one ciśnienie płynu do poruszania zaworem. Przydają się, gdy do poruszenia dużego zaworu potrzebna jest duża siła, na przykład przy korzystaniu ze wspomagania kierownicy w samochodzie.
Według liczby pozycji i portów
System nazewnictwa może początkowo wydawać się zagmatwany, ale w rzeczywistości jest prosty:
- Zawór 2/2:2 porty, 2 pozycje (jak włącznik/wyłącznik)
- Zawór 3/2:3 przyłącza, 2 pozycje (wspólne dla cylindrów jednostronnego działania)
- Zawór 4/2:4 porty, 2 pozycje (standard dla cylindrów dwustronnego działania)
- Zawór 4/3:4 porty, 3 pozycje (w tym neutralna pozycja środkowa)
Pozycje środkowe (dla zaworów 3-pozycyjnych)
- Centrum otwarte:Wszystkie porty łączą się ze sobą – jak otwieranie wszystkich drzwi w domu
- Centrum zamknięte:Wszystkie porty są zablokowane - jak zamknięcie wszystkich drzwi
- Centrum Tandemu:Ciśnienie łączy się ze zbiornikiem, ale porty siłownika są zablokowane
- Centrum pływakowe:Porty siłownika łączą się ze zbiornikiem, ale ciśnienie jest zablokowane
Wybór odpowiedniego zaworu: kluczowe dane techniczne
Przepływ (Cv)
Informuje o tym, ile płynu może obsłużyć zawór. Jest mierzony w galonach na minutę (GPM) przy spadku ciśnienia o 1 PSI. Pomyśl o tym jak o średnicy węża ogrodowego – większe liczby oznaczają większą przepustowość.
Ocena ciśnienia
Jest to maksymalne ciśnienie, jakie zawór może bezpiecznie wytrzymać. Zwykle jest oznaczany jako PN (np. PN350 dla 350 barów) lub w PSI. Nie przekraczaj tego limitu, w przeciwnym razie zawór może ulec awarii.
Czas reakcji
W przypadku zaworów elektromagnetycznych jest to szybkość przełączania pozycji, zwykle mierzona w milisekundach. Krótszy czas reakcji jest lepszy w przypadku zastosowań wymagających szybkich ruchów.
Klasa wycieku
Ocenia to skuteczność uszczelnienia zaworu:
- Klasa IV:Niewielki wyciek (0,01% przepływu znamionowego)
- Klasa V:Niski wyciek
- Klasa VI:Szczelny (prawie bez wycieków)
Od prostego do inteligentnego: rodzaje kontroli
Zawory włączające/wyłączające (standardowe DCV)
Są to podstawowe zawory typu „bang-bang”, o których mówiliśmy. Są albo całkowicie otwarte, albo całkowicie zamknięte. Doskonale nadają się do prostych zadań, takich jak zaciskanie części lub całkowite wysuwanie cylindra.
Zawory proporcjonalne
Działają jak ściemniacze przepływu płynu. Zamiast tylko włączać/wyłączać, można je częściowo otworzyć, aby kontrolować natężenie przepływu. Zapewnia to płynną, zmienną kontrolę prędkości. Świetnie nadają się do zastosowań takich jak obsługa dźwigów, gdzie wymagane są płynne ruchy.
Zawory serwa
To precyzyjne instrumenty świata zaworów. Zapewniają niezwykle dokładną kontrolę i mogą reagować na sprzężenie zwrotne, aby utrzymać dokładne pozycje lub przepływy. Są używane w zaawansowanych zastosowaniach, takich jak symulatory lotu i maszyny CNC.
Aplikacje w świecie rzeczywistym
Sprzęt budowlany
- Koparki:Użyj wielu zaworów 4/3 do sterowania wysięgnikiem, ramieniem, łyżką i obrotami. Zawory proporcjonalne sterowane pilotem zapewniają operatorowi płynną kontrolę.
- Buldożery:Użyj DCV do kontrolowania kąta i wysokości lemiesza, a także systemów napędu gąsienic.
Produkcja
- Maszyny CNC:Do mocowania narzędzia należy używać elektromagnesów DCV, a do precyzyjnego pozycjonowania – zaworów proporcjonalnych.
- Linie montażowe:Pneumatyczne pojazdy DCV obsługują chwytaki, podnośniki i mechanizmy sortujące.
Rolnictwo
- Ciągniki:Zawór wielosuwakowy blokuje narzędzia sterujące, takie jak pługi i kosiarki.
- Kombajny:Zasilacze DCV kontrolują wysokość hedera i prędkość wentylatora czyszczącego.
Lotnictwo
- Podwozie samolotu:Zawory serwo zapewniają precyzyjną i niezawodną kontrolę wysuwania i cofania.
- Sterowanie lotem:Wysokowydajne serwozawory umożliwiają stosowanie systemów typu fly-by-wire.
Przegląd rynku: kto co produkuje
Globalny rynek rozdzielaczy jest wart około 8-10 miliardów dolarów i rośnie w tempie 5-11% rocznie. Kluczowi gracze to:
- Boscha Rexrotha:Znane z solidnych zaworów hydraulicznych i integracji z Przemysłem 4.0
- Parkera Hannifina:Oferuje szeroki zakres zastosowań zarówno hydraulicznych, jak i pneumatycznych
- Eaton/Danfoss:Mocni w zakresie mobilnej hydrauliki dzięki inteligentnym technologiom zaworów
- SMC:Wiodący producent zaworów pneumatycznych o kompaktowych konstrukcjach o wysokim przepływie
- Uroczystość:Innowacyjne rozwiązania pneumatyczne obejmujące wyspy zaworowe i platformy cyfrowe
- Moog:Serwozawory o wysokiej precyzji do wymagających zastosowań
Przyszłość: Inteligentne zawory i Przemysł 4.0
Inteligentne funkcje
Nowoczesne zawory są coraz inteligentniejsze dzięki wbudowanym czujnikom, które monitorują:
- Temperatura
- Liczba cykli
- Informacja zwrotna na temat pozycji
- Natężenia przepływu
- Poziomy zanieczyszczeń
Integracja cyfrowa
Nowe zawory mogą komunikować się za pomocą protokołów takich jak:
- IO-Link
- Sieć Ethernet/IP
- Profibus
- Modbus
Umożliwia im to wysyłanie danych diagnostycznych do centralnych systemów sterowania, umożliwiając konserwację predykcyjną.
Konserwacja predykcyjna
Zamiast czekać na awarię zaworów, inteligentne systemy mogą przewidzieć, kiedy konieczna będzie konserwacja, na podstawie danych w czasie rzeczywistym. Ogranicza to nieoczekiwane przestoje i oszczędza pieniądze.
Rozwiązywanie typowych problemów
Zawór nie uruchamia się
Możliwe przyczyny:Brak sygnału elektrycznego, spalona cewka, niskie ciśnienie pilota
Rozwiązania:Sprawdź napięcie, przetestuj sterowanie ręczne, sprawdź dopływ powietrza/oleju pilota
Powolny lub gwałtowny ruch
Możliwe przyczyny:Wyciek wewnętrzny, zanieczyszczony płyn, niewłaściwy rozmiar zaworu
Rozwiązania:Sprawdź pod kątem wycieków, wymień płyn i filtry, sprawdź dobór zaworu
Dryf siłownika
Możliwe przyczyny:Złe położenie środkowe, zużyta szpula, wyciek zewnętrzny
Rozwiązania:Sprawdź konfigurację zaworu, sprawdź zużycie wewnętrzne, sprawdź połączenia
Wyciek zewnętrzny
Możliwe przyczyny:Zużyte uszczelki, poluzowane śruby, pęknięta karoseria
Rozwiązania:Wymienić uszczelki, sprawdzić moment dokręcenia śrub, sprawdzić pod kątem uszkodzeń
Hałas lub przegrzanie
Możliwe przyczyny:Kawitacja, zawór za mały, ciśnienie za wysokie
Rozwiązania:Sprawdź poziom płynu, sprawdź dobór zaworu, wyreguluj ustawienie zaworu nadmiarowego
Najlepsze praktyki w zakresie konserwacji
Regularne inspekcje
- Sprawdź, czy nie ma wycieków zewnętrznych
- Poszukaj korozji lub uszkodzeń
- Sprawdź, czy wszystkie połączenia są szczelne
- Przetestuj ręczne nadpisania
Konserwacja płynów
- Regularnie pobieraj próbki płynu pod kątem skażenia
- Zmień filtry zgodnie z harmonogramem
- Utrzymuj temperaturę systemu poniżej 140°F (60°C)
- Utrzymuj właściwy poziom płynów
Działania zapobiegawcze
- Okresowo przełączaj zawory, aby zapobiec ich zatykaniu
- Przechowuj zapasy części zamiennych
- Przeszkol operatorów w zakresie prawidłowego użytkowania
- Dokumentuj historię konserwacji
Dokonanie właściwego wyboru
Wybierając rozdzielacz kierunkowy, należy wziąć pod uwagę następujące czynniki:
Potrzebna funkcja:Ile portów i pozycji potrzebujesz?
Ciśnienie i przepływ:Jakie są Twoje wymagania systemowe?
Rodzaj płynu:Olej hydrauliczny, powietrze, woda czy płyny specjalne?
Metoda kontroli:Obsługa ręczna, elektryczna czy pilotowa?
Środowisko:Temperatura, kurz, obszary niebezpieczne?
Budżet:Koszt początkowy a niezawodność długoterminowa
Wniosek
Zawory sterujące kierunkiem są niedocenianymi bohaterami nowoczesnych maszyn. Od koparki na placu budowy po robota na linii montażowej – zawory te umożliwiają kontrolowany ruch. W miarę postępu technologii zawory stają się coraz inteligentniejsze i bardziej zintegrowane z systemami cyfrowymi, ale ich podstawowe zadanie pozostaje takie samo: kontrolowanie przepływu płynu w celu uzyskania użytecznej pracy.
Niezależnie od tego, czy projektujesz nowy system, rozwiązujesz problemy z istniejącym, czy po prostu próbujesz zrozumieć, jak wszystko działa, zrozumienie zaworów sterujących otwiera drzwi do zrozumienia systemów zasilania płynami, które otaczają nas na co dzień.
Kluczem do sukcesu w przypadku zaworów DCV jest dopasowanie odpowiedniego typu zaworu do konkretnych potrzeb aplikacji, prawidłowa ich konserwacja i bycie na bieżąco z rozwijającymi się technologiami. Dzięki tym podstawom będziesz dobrze przygotowany do podejmowania świadomych decyzji dotyczących tych kluczowych komponentów.
