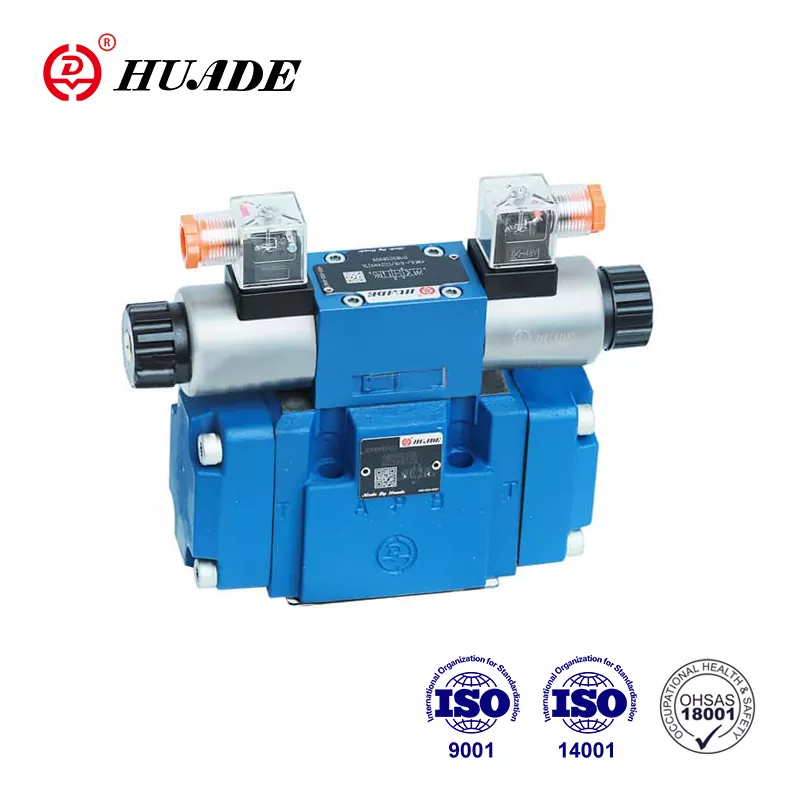

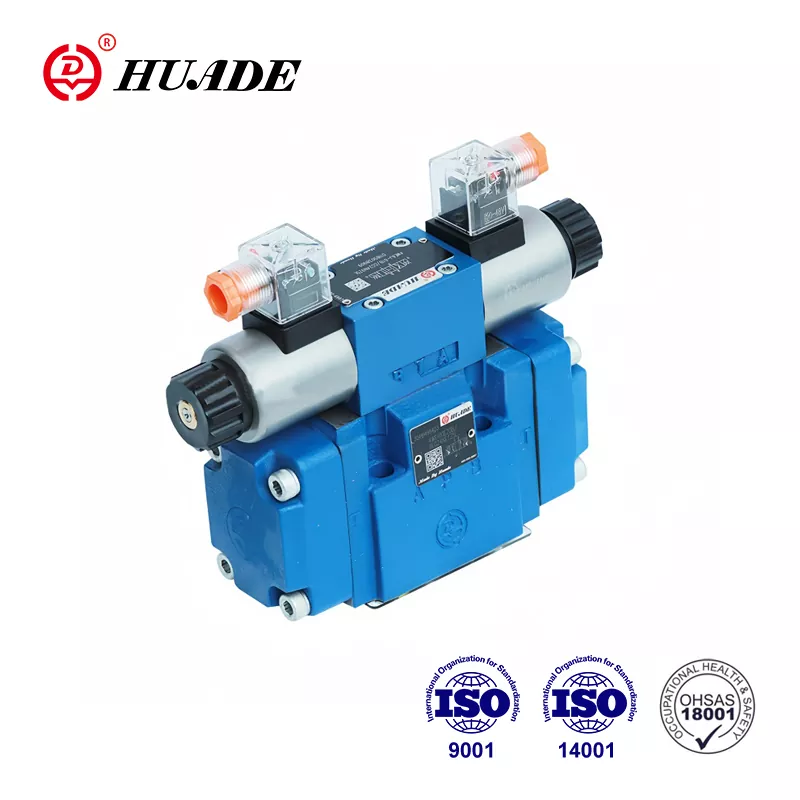

Kierunkowy zawór sterujący 4WEH 16 J

• Cechy produktu: Operacja elektrohydrauliczna, konstrukcja kompatybilna z rexroth, montaż na płycie
• Specyfikacje: Seria 4WEH16, MAX 35 MPa ciśnienie robocze, elektromagnety DC/AC w mokrej
• Zastosowania: maszyny inżynieryjne, maszyny maszynowe, stocznia, lotnisko, tranzyt kolejowy

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Huade Hydraulic, ustanowiony poprzez strategiczne partnerstwo między rządami chińskimi i niemieckimi, miał dwa długoterminowe doświadczenia z Rexroth. Huade® 4WEH 16 J Electro Hydrauliczny kierunkowy zawór sterujący jest tanią alternatywą dla zaworu Rexroth w tej samej serii. Fabryka minęła ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic kładzie duży nacisk na jakość. Aby zapewnić wysoką jakość zaworów hydraulicznych, fabryka obsługuje ponad 750 sztuk zaawansowanych urządzeń produkcyjnych importowanych z całego świata. Produkty hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, narzędzia maszynowe, ochronę środowiska, budownictwo statku, lotnisku, tranzycie kolei, przemysłu wojskowego i innych dziedzinach.

Parametr produktu zaworu sterowania kierunkowego 4WEH 16 J

Typ 4WEH16
Ciśnienie robocze, maks. (MPA) -Port P, A, b		H-4WEH16	4WEH16
		do 35	do 28
Port T.	Pilot Oil Drenain Office (MPA)	do 25	do 25
	Pilot Oil Where Wewnętrzny (MPA)	elektromagnes (DC)	elektromagnes (AC)
		do 16	do 10
		To niemożliwe dla wyśrodkowanego ciśnienia 3-pozycyjny zawór do pilotażu oleju wewnętrznego
PortY	Pilot Oil Drenain Office (MPA)	= 16	～ 10
Ciśnienie pilotażowe min.	Pilot Oil Drenain Office (MPA) Zaopatrzenie w olej pilotażowy (MPA)	Zawór 3-pozycyjny, 1.2 Zawór 2-pozycyjny, z przesunięciem sprężyny 1.2 2-pozycyjny zawór z przesunięciem hydraulicznym 1.2


	Zaopatrzenie w olej pilotażowy (MPA)	Dla szpul C, F, G, H, P, T, V, Z, S (za pomocą wstępnego obciążenia zawór lub wystarczająco duży przepływ) 0,45
Ciśnienie robocze. Max. (MPA)		do 25
Płyn hydrauliczny		Oleje mineralne lub estr fosforanowy
Zakres temperatury płynu ciśnieniowego （℃）		-30 ～+80
Zakres lepkości (MM2/s)		10 ～+800

Funkcja produktu i zastosowanie kierunkowego zaworu sterującego 4weh 16 J

Cechy:

▶ Zawory używane do kontrolowania zatrzymania startowego i kierunku przepływu płynu

▶ Operacja elektro-hydrauliczna (WEH), Hydrauliczna Operacja (WH)

▶ Dla montażu na płycie

▶ Sprężyna lub zorientowana na ciśnienie, sprężyna lub przesunięcie hydrauliczne

▶ Elektromagunę DC lub AC, opcjonalnie

▶ Zastąpienie ręczne, opcjonalnie

▶ Połączenie elektryczne jako połączenie indywidualne lub centralne

▶ Regulacja czasu zmiany czasu, opcjonalnie

▶ Zawór przed obciążeniem w kanale P głównym zaworem, opcjonalnie

▶ Sprzęt pomocniczy do arkusza danych

Dostosowanie udaru w głównej szpuli, opcjonalnie

Regulacja udaru i/lub wskaźnik pozycji końcowej, opcjonalnie

Mechaniczny lub indukcyjny przełącznik graniczny (typ bliskości) na głównej szpuli, opcjonalnie

▶ Wzór przeniesienia do DIN 24 340 FORM A, ISO 4401 i CETOP - RP 121H

Aplikacja:

Kierunkowe zawory sterujące 4weh 16 J są używane do kontrolowania zatrzymania startowego i kierunku przepływu płynu.

Funkcje, odcinek kierunkowego zaworu sterującego 4WEH 16 J

Zawory kierunkowe typu 4weh ..

Zawory typu WEH to zawory szpuli kierunkowej z działaniem elektrohydraulicznym

Zawory kierunkowe w zasadzie składają się z zaworu głównego z obudową (1), główną szpulą kontrolną (2), jednym lub dwoma sprężynami powrotnymi i zaworu pilotowego (4) z jednym lub dwoma elektromagnesami.

Główna szpula kontrolna (2) w zaworze głównym jest utrzymywana w neutralnej lub początkowej pozycji przez źródła.

Cutaway View 4weh
