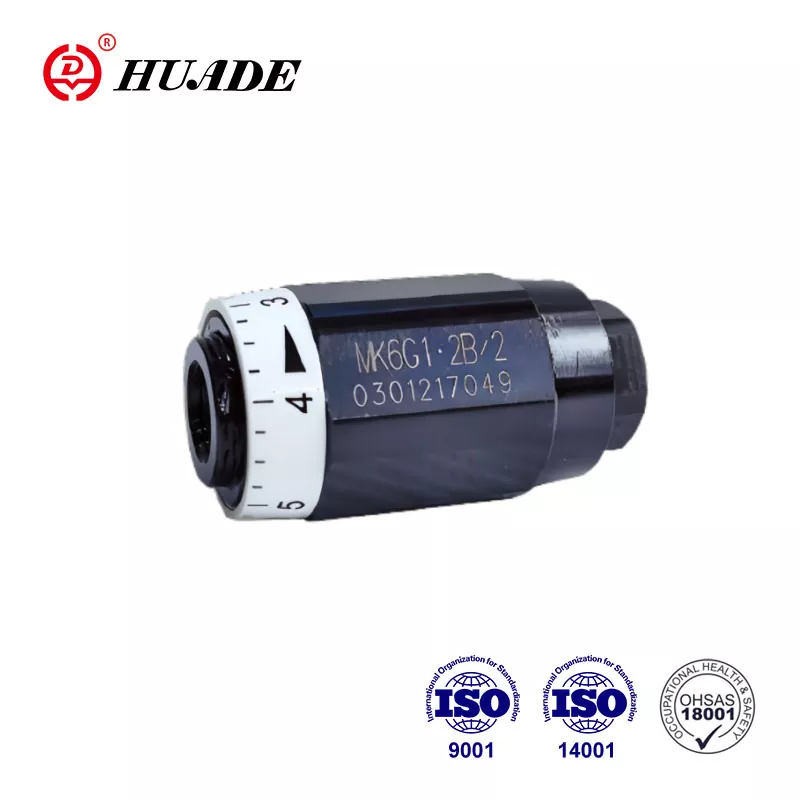

Zawór zwrotny przepustnicy MK

Zawory typu Mk to zawory zwrotne dławiące zależne od ciśnienia i lepkości. Zawór ten produkowany przez Huade Hydraulic jest najczęściej stosowanym zaworem przepływowym. Hydrauliczne zawory przepływowe Huade® przyciągnęły wielu konsumentów. Huade to dobrze znana marka w Chinach. Fabryka posiada ponad 750 maszyn importowanych z całego świata w celu ścisłej kontroli jakości produktów. Opakowanie produktów zaworów zwrotnych dławiących MK można dostosować, na przykład przy użyciu standardowych kartonów, opakowań próżniowych lub pudeł ze sklejki.

Parametr produktu przepustnicy zaworu zwrotnego MK

Cecha produktu i zastosowanie zaworu zwrotnego przepustnicy MK

Cechy:

▶ Nadaje się do bezpośredniego montażu liniowego

▶ Zależne od ciśnienia i lepkości

Aplikacja:

Zawór ten jest rurowym zaworem zwrotnym dławiącym, montowanym bezpośrednio na rurociągu. Otwór przepustnicy zaworu przyjmuje osiową trójkątną strukturę rowka i ma 7 specyfikacji oraz dwa gwinty przyłączeniowe. Główną funkcją przepustnicy MK jest kontrola prędkości obrotowej siłownika.

Przekrój i symbol zaworu zwrotnego przepustnicy MK

Gdy przepływ przepływa przez zawór w kierunku dławienia, sprężyna i płyn dociskają grzybek do jego gniazda, blokując w ten sposób przepływ. Płyn przepływa przez boczny nawiert do punktu dławiącego, który tworzy się pomiędzy obudową (2) a regulowaną tuleją (1). W przeciwnym kierunku ciśnienie płynu działa na powierzchnię czołową grzybka, podnosząc go z gniazda i umożliwiając swobodny, niezakłócony przepływ płynu przez zawór. Jednocześnie część płynu przepływająca przez luz pierścieniowy powoduje pożądany efekt samooczyszczania.

Budowa zaworu zwrotnego dławiącego typu MK

Symbole zaworu zwrotnego dławiącego typu MK
