Ciśnienie kontroli magistrali Zamknięta pętla proporcjonalna uwalnianie zaworu pomocy

Proporcjonalny zawór pomocy w pętli z zamkniętą pętlą, używany do kontrolowania ciśnienia roboczego układu hydraulicznego i może odgrywać ochronną rolę w siłowniku. Na podstawie tradycyjnego proporcjonalnego zaworu ciśnienia kontroli otwartej pętli, dodatkowe informacje zwrotne w celu osiągnięcia kontroli zamkniętej pętli oraz poprawa kontroli ciśnienia i prędkość reakcji. Opcjonalnie z interfejsem magistrali, precyzja ciśnienia sterowania magistrali jest wyższa, wyjście ciśnienia jest liniowe, dokładność ciśnienia jest określana przez dokładność czujnika ciśnienia. Nadaje się do wycinania umierania, ciśnienia ceramicznego i innych okazji o wysokiej precyzyjnej kontroli ciśnienia.

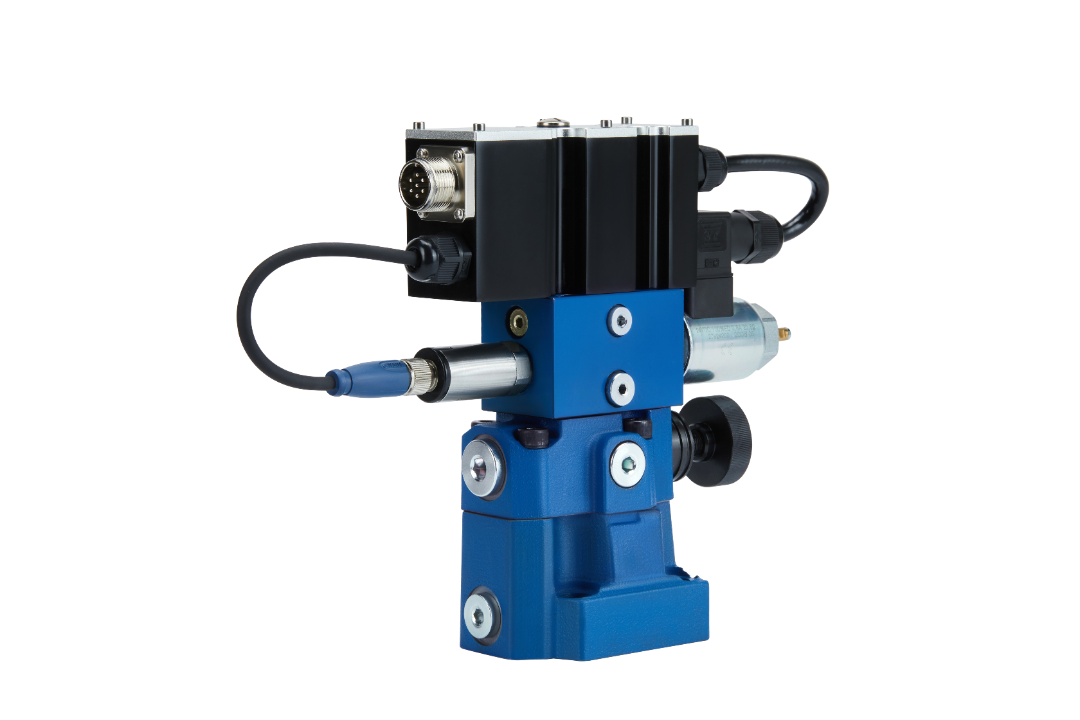

Ciśnienie kontroli autobusu Zamknięta pętla proporcjonalna zawór pomocy - prawdziwy obraz

Ciśnienie kontroli szyny Zamknięta pętla proporcjonalna zawór odciążenia - schemat schematu

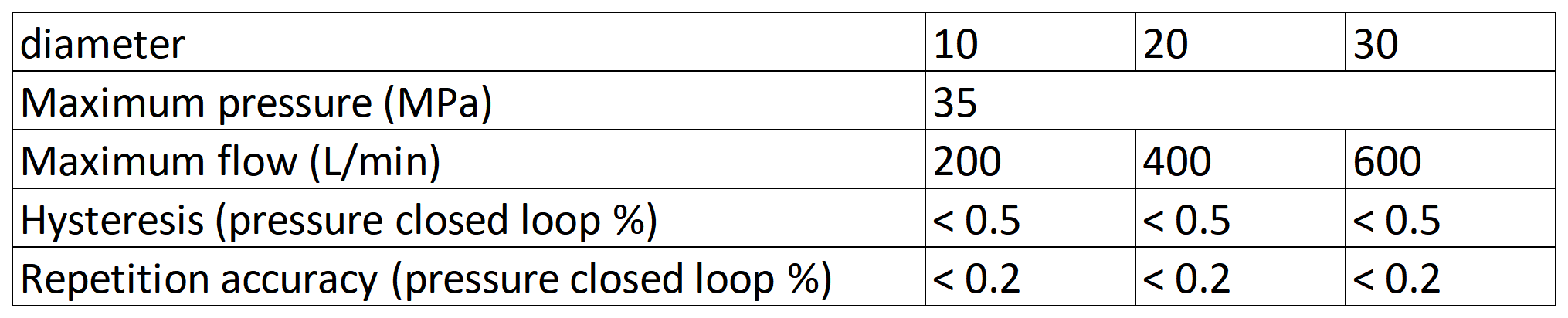

1, maksymalne ciśnienie robocze: 35MPa;

2, maksymalny przepływ: 600 l/min;

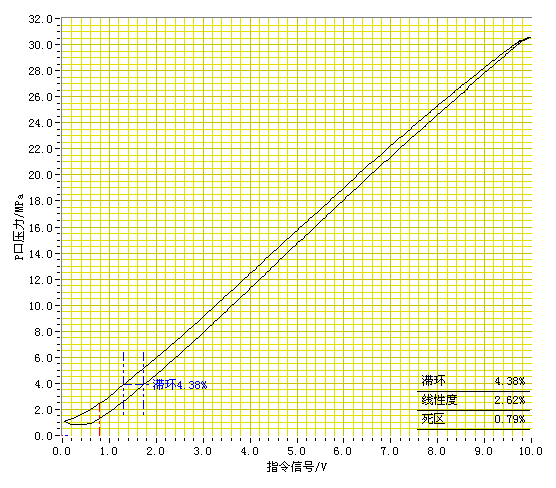

3, Histereza (maksymalne ciśnienie regulacyjne %): ± 0,5;

4, Dokładność powtarzania (maksymalne ciśnienie regulacyjne %): ± 0,2;

5, liniowość (maksymalne regulację %ciśnienia): ± 1.

Funkcje produktu

1. Połączenie gwintowane proporcjonalny napęd elektromagnety;

2. Zamknięta kontrola pętli z ciśnieniem;

3. Zintegrowany kontroler elektroniczny z opcjonalnym interfejsem magistrali;

4. Sygnały instrukcyjne mogą być dostarczane przez standardowy analog lub autobus.
