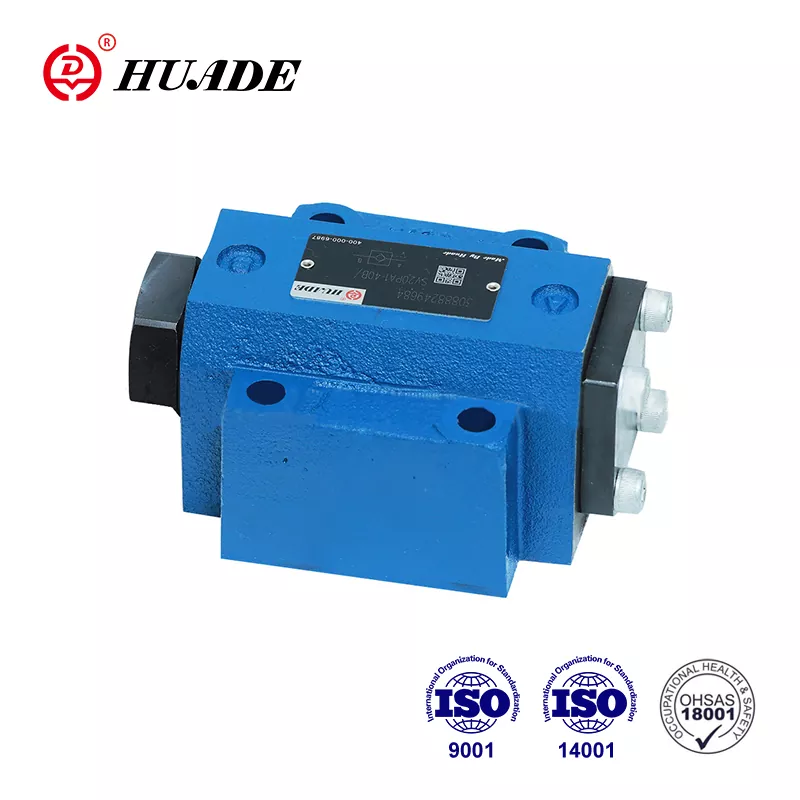

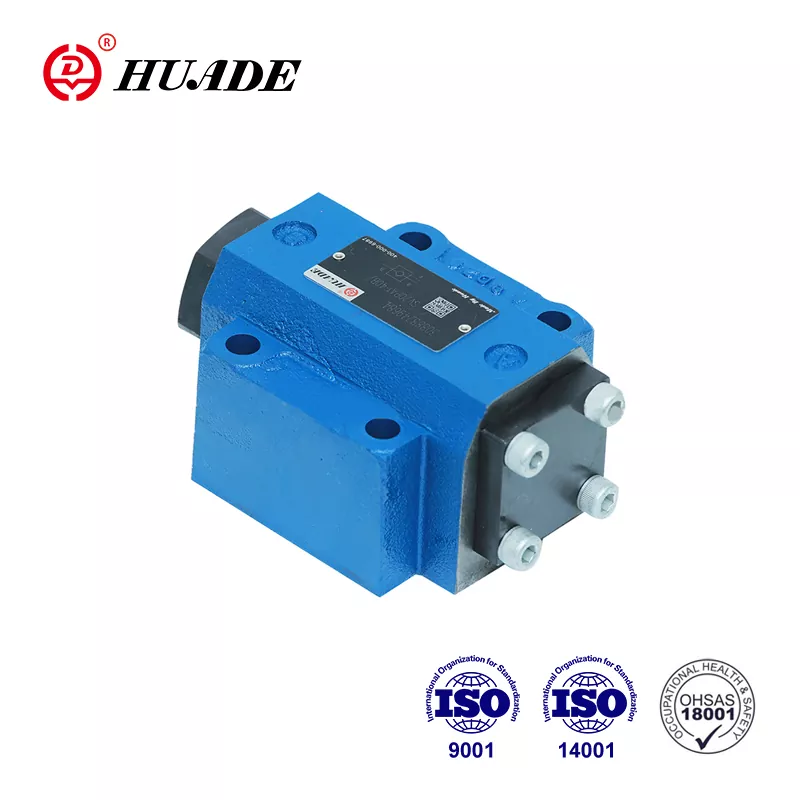

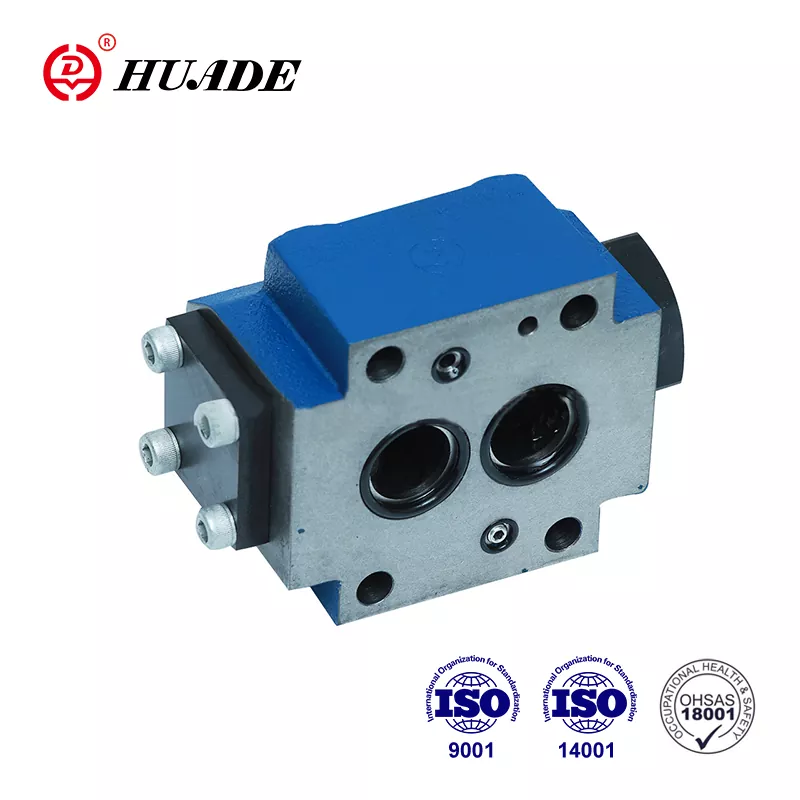

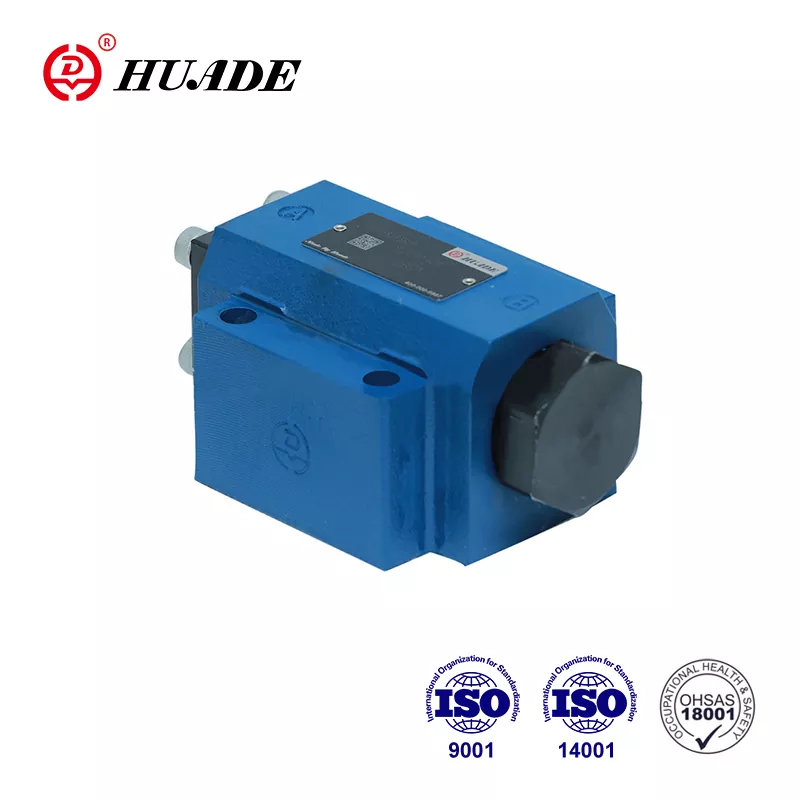

Huade to znana marka w Chinach. Po powstaniu miała dwa długoterminowe doświadczenia we współpracy z firmą Rexroth. Może całkowicie zastąpić serię SL oferowaną przez firmę Rexroth. Cena jest bardziej rozsądna. Zawory zwrotne Huade® serii SL są konkurencyjne pod względem dobrej jakości i niższej ceny. Huade kładzie duży nacisk na jakość. Fabryka przeszła certyfikaty ISO9001, ISO14001 i OH SAS18001. Zawory hydrauliczne Huade są szeroko stosowane w przemyśle wojskowym i innych dziedzinach ze względu na doskonałą wydajność. Wszystkie zawory zwrotne Huade® będą pakowane w standardowe kartony oraz w wodoodporne opakowania plastikowe.
|
Dane techniczne |
||||||
|
Styl |
10 |
16 |
20 |
25 |
30 |
|
|
Waga |
montaż płytowy (kg) |
1.8 |
- |
4.7 |
- |
7.8 |
|
połączenie gwintowane (kg) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
Pozycja montażowa (㎫) |
Fakultatywny |
|||||
|
Kierunek przepływu (㎫) |
Od A do B swobodnie, od B do A poprzez otwarcie |
|||||
|
Ciśnienie robocze, maks. (㎫) |
0,5 ~ 315 |
|||||
|
Ciśnienie sterujące, maks. (㎫) |
0,5 ~ 315 |
|||||
|
Objętość kontrolna -port X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
Objętość kontrolna -port Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
Obszary kontrolne -powierzchnia A1 (cm3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-powierzchnia A2 (cm3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-powierzchnia A3 (cm3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-powierzchnia A4 (cm3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
Płyn pod ciśnieniem |
Oleje mineralne (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
|||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
|||||
|
Zakres lepkości (mm2/s) |
2,8 do 500 |
|||||
Cechy:
▶ zawór zwrotny sterowany cieczą
▶ Do montażu płytowego, wzór montażu zgodny z DIN 24 340
▶ Płyta przyłączeniowa lub połączenie gwintowe
▶ Z portem wyciekowym lub bez niego
▶ Z lub bez wstępnego otwierania
▶ Typ z wstępnym otwarciem i tłumioną dekompresją
▶ 4 ciśnienia otwarcia
▶ Wzór przeniesienia na Din 24 340 z A, 1SO 4401 i CETOP-RP 121H
Zawory zwrotne SL to hydrauliczne zawory zwrotne sterowane pilotem w konstrukcji typu grzybkowego, które można otworzyć, aby umożliwić niski poziom w dowolnym kierunku.
Zawory te służą do odcinania obwodów roboczych pod ciśnieniem, jako zabezpieczenie przed opuszczeniem ładunku w przypadku przerwania przewodu lub przed ruchami pełzającymi siłowników blokowanych hydraulicznie.
Zasadniczo zawory te składają się z obudowy (1), grzybka (2), sprężyny dociskowej (3), suwaka sterującego (4) oraz opcjonalnie zaworu wstępnego otwierania, w postaci kulowego zaworu grzybkowego (5).
Zawór umożliwia swobodny przepływ z A do B, w kierunku przeciwnym grzybek (2) utrzymywany jest w gnieździe przez ciśnienie w układzie, dodatkowo do siły sprężyny.
Poprzez przyłącze ciśnieniowe na przyłączu sterującym X tłok sterujący (4) przesuwa się w prawo. Spowoduje to wypchnięcie grzybka (2) z gniazda. Teraz zawór może mieć również przepływ z B do A.
Aby zapewnić prawidłowe otwarcie zaworu poprzez tłok sterujący (4) konieczne jest zapewnienie pewnego minimalnego ciśnienia sterującego.
Zawór ten posiada dodatkowe otwarcie wstępne. Poprzez przyłącze ciśnieniowe na przyłączu sterującym X tłok sterujący (4) zostaje przesunięty w prawo.
To najpierw wypycha kulkę (5), a następnie grzybek (2) z gniazda. Teraz zawór może mieć również przepływ z B do A. Ze względu na wstępne otwarcie następuje tłumiona dekompresja płynu pod ciśnieniem. Dzięki temu unika się ewentualnych uderzeń ciśnienia
Funkcja tego zaworu jest zasadniczo taka sama jak zaworu SV. Różnica polega na dodatkowym otworze wyciekowym Y. Dzięki temu obszar pierścieniowy tłoka sterującego (4) jest oddzielony od otworu A.
Ciśnienie obecne na porcie A wpływa tylko na obszar A4 tłoka sterującego (4).
Przekrój zaworu zwrotnego typu SL. .PB
(z portem wyciekowym, bez wstępnego otwarcia)
