Pełna analiza stanu roboczego zaworu nadmiarowego ciśnienia

Co to jest zawór nadmiarowy ciśnienia?

Podstawowa definicja i sposób jej działania

Zawór nadmiarowy ciśnienia działa jak osłona bezpieczeństwa systemów pod ciśnieniem. Pomyśl o tym jak o automatycznym przycisku zwalniającym, który otwiera się, gdy ciśnienie staje się zbyt wysokie. Kiedy ciśnienie wewnątrz układu osiągnie niebezpieczny poziom, zawór otwiera się, umożliwiając ucieczkę części płynu pod ciśnieniem (gazu lub cieczy). Gdy ciśnienie spadnie do bezpiecznego poziomu, zawór ponownie się zamyka.

Zawór działa poprzez prosty, ale skuteczny mechanizm. System sprężynowy lub pilotowy stale monitoruje ciśnienie. Kiedy ciśnienie staje się wystarczająco duże, aby pokonać siłę sprężyny, zawór otwiera się. Dzieje się to automatycznie, bez żadnej kontroli człowieka, co czyni go niezawodną ostatnią linią obrony przed wypadkami związanymi z ciśnieniem.

Dlaczego zawory nadmiarowe ciśnienia są tak ważne

Awarie przemysłowe związane z nadciśnieniem mogą być katastrofalne w skutkach. Słynny wypadek nuklearny w Three Mile Island uwydatnił znaczenie tych zaworów dla bezpieczeństwa. Bez odpowiedniego obniżenia ciśnienia sprzęt może eksplodować, powodując:

• Poważne obrażenia lub śmierć pracowników
• Ogromne zniszczenia mienia
• Zanieczyszczenie środowiska
• Przestoje w produkcji kosztują miliony dolarów

PRV służą jako ostateczna bariera bezpieczeństwa, chroniąc zarówno ludzi, jak i sprzęt, gdy zawiodą inne systemy sterowania.

Główne części ciśnieniowego zaworu nadmiarowego

Zrozumienie kluczowych elementów pomaga wyjaśnić sposób działania tych zaworów:

Elementy zaworu:Główne ruchome części, w tym dysk (część, która otwiera się i zamyka) oraz uszczelki, które zapobiegają wyciekom po zamknięciu.

Elementy wykrywające:Wykrywają one zmiany ciśnienia. Mogą to być membrany (do zastosowań niskociśnieniowych i wymagających dużej dokładności) lub tłoki (do zastosowań wysokociśnieniowych i ciężkich).

Elementy siły odniesienia:Zwykle regulowane sprężyny, które ustalają poziom ciśnienia, przy którym otwiera się zawór. Dodatkowe części, takie jak dysze i komory ciśnieniowe, precyzyjnie dostosowują reakcję zaworu.

Przybory:Typowe materiały obejmują mosiądz do użytku ogólnego i stal nierdzewną (gatunki 303, 304 lub 316) do środowisk korozyjnych. Wybór zależy od rodzaju cieczy obsługiwanej przez zawór i warunków pracy.

W nowoczesnych zaworach, takich jak seria J firmy Emerson, zastosowano konstrukcję z wyważonym mieszkiem, która zmniejsza wpływ ciśnienia za zaworem, czyniąc je bardziej dokładnymi i niezawodnymi.

Gdzie stosowane są ciśnieniowe zawory nadmiarowe

Zastosowania przemysłowe

PRV można znaleźć w wielu branżach:

Ropa naftowa i gaz:Ochrona rurociągów i urządzeń procesowych przed niebezpiecznymi skokami ciśnienia.

Przetwarzanie chemiczne:Zapobieganie wybuchom reaktorów i ochrona przed niekontrolowanymi reakcjami.

Systemy parowe:Zabezpieczanie kotłów i sieci dystrybucji pary w elektrowniach i zakładach produkcyjnych.

Uzdatnianie wody:Utrzymanie bezpiecznych ciśnień w systemach uzdatniania i dystrybucji wody.

Produkcja farmaceutyczna:Ochrona sterylnych pojemników i sprzętu przetwórczego.

Systemy HVAC:Zapewnienie bezpiecznej pracy instalacji grzewczych i chłodniczych w budynkach.

Typowe sytuacje związane z nadciśnieniem

Kilka warunków może powodować niebezpieczny wzrost ciśnienia:

• Awaria sprzętu lub awaria systemu sterowania
• Zablokowane wyloty lub zamknięte zawory za zaworem
• Wzrost temperatury powoduje rozszerzanie się płynów
• Reakcje chemiczne, w wyniku których wytwarza się gaz
• Awarie zasilania powodujące zatrzymanie systemów chłodzenia
• Błąd ludzki w procedurach operacyjnych

Rodzaje ciśnieniowych zaworów nadmiarowych

Zawory nadmiarowe ciśnienia a zawory bezpieczeństwa

Chociaż oba typy chronią przed nadciśnieniem, działają inaczej:

Zawory nadmiarowe ciśnienia (PRV):Otwierają się stopniowo i są zwykle używane z płynami. Zaczynają się otwierać przy około 3-5% powyżej ustawionego ciśnienia i całkowicie zamykają, gdy ciśnienie spadnie o 2-4% poniżej wartości zadanej.

Zawory bezpieczeństwa (SRV):Otwierają się szybko z efektem „pop” i są używane z gazami lub parą. Wytrzymują wzrost ciśnienia o 10-20% powyżej ustawionego ciśnienia.

Zawory kombinowane:Może obsługiwać zarówno ciecze, jak i gazy, przełączając się pomiędzy działaniem stopniowym i popowym, w zależności od rodzaju płynu.

Główne typy i ich charakterystyka

Zawory sprężynowe

Są to najpopularniejsze typy, wykorzystujące sprężynę do utrzymywania zaworu w stanie zamkniętym.

Najlepiej stosować do:Kotły parowe, ogólne zastosowania procesowe

Zrównoważone zawory mieszkowe/tłokowe

Zawory te kompensują skutki przeciwciśnienia za pomocą mieszka lub układu tłokowego.

Najlepiej stosować do:Systemy o zmiennym przeciwciśnieniu, w instalacjach brudnych lub korozyjnych

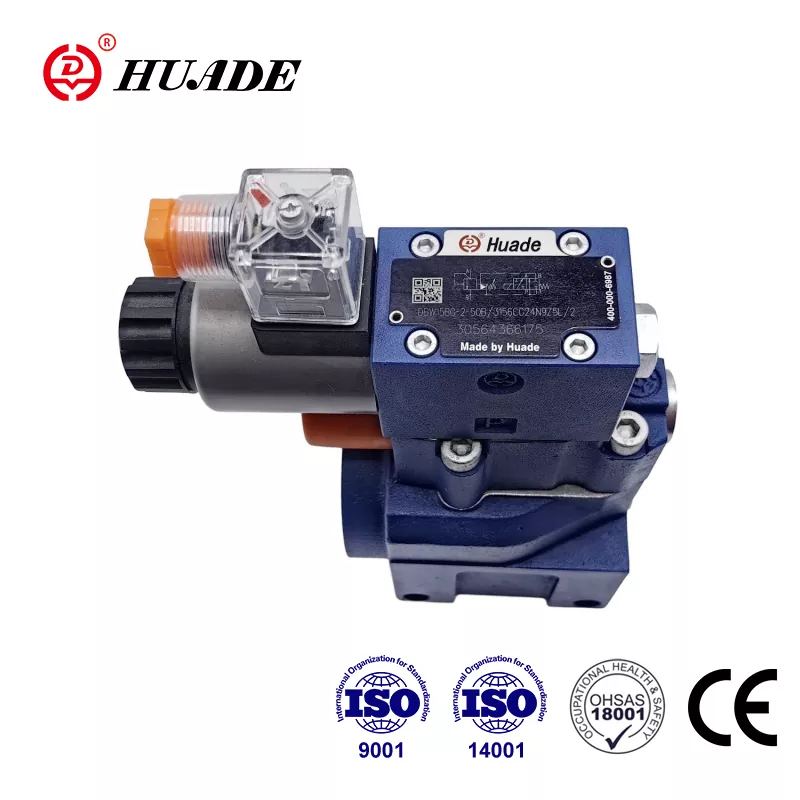

Zawory sterowane pilotem

Wykorzystują one mały zawór pilotowy do sterowania większym zaworem głównym.

Najlepiej stosować do:Systemy o dużej wydajności, zastosowania wysokociśnieniowe

Dyski pęknięcia

Są to cienkie metalowe dyski, które pękają pod wpływem zbyt wysokiego ciśnienia.

Najlepiej stosować do:Rzadkie zdarzenia związane z nadciśnieniem, środowiska korozyjne

Zawory przeciwprzepięciowe

Te specjalne zawory otwierają się w ciągu milisekund, aby chronić przed nagłymi skokami ciśnienia.

Najlepiej stosować do:Zabezpieczenie przed gwałtownymi zmianami ciśnienia w rurociągach

Kluczowe parametry operacyjne

Ustaw ciśnienie

Jest to ciśnienie, przy którym zawór zaczyna się otwierać. Należy go dokładnie skalibrować, zwykle testować trzykrotnie, aby zapewnić dokładność w granicach ± ​​3% lub 0,1 bara. Normalne ciśnienie robocze powinno być co najmniej 20% niższe od ustawionego ciśnienia (minimum 10%), aby zapobiec wyciekom.

Ciśnienie upustowe i nadciśnienie

Ciśnienie upustowe równa się ciśnieniu ustawionemu plus nadciśnienie. Różne zastosowania umożliwiają różne poziomy nadciśnienia:

• Zastosowania ogólne: 10%
• Zastosowania w kotłach: 3-5%
• Awaryjne pożary: do 20%

Normy ASME ograniczają nadciśnienie do 10% maksymalnego dopuszczalnego ciśnienia roboczego (MAWP) dla większości statków lub 21% w przypadku pożaru.

Ponownie ustawić ciśnienie i przedmuch

Ciśnienie ponownego zamknięcia występuje, gdy zawór ponownie całkowicie się zamyka. Przedmuch to różnica między ciśnieniem ustawionym a ciśnieniem ponownego osadzenia, zwykle 4–20%. Margines 3-5% zapobiega drganiom.

Maksymalne dopuszczalne ciśnienie robocze (MAWP)

Jest to najwyższe ciśnienie, jakie może bezpiecznie wytrzymać chroniony sprzęt. Ustawione ciśnienie zaworu nie może przekraczać MAWP, a ciśnienie nadmiarowe nie może przekraczać maksymalnego dopuszczalnego ciśnienia skumulowanego (MAAP).

Typowe problemy i ich przyczyny

Zrozumienie typowych trybów awarii pomaga w rozwiązywaniu problemów i zapobieganiu:

Większość problemów ma swoje źródło w problemach systemowych, a nie wadach zaworów, co podkreśla znaczenie prawidłowego doboru, instalacji i konserwacji.

Konserwacja i poprawa niezawodności

Strategie konserwacji

Konserwacja zapobiegawcza:Regularna kontrola, czyszczenie, smarowanie i testowanie. Zastosowania wysokiego ryzyka mogą wymagać corocznej konserwacji.

Główne remonty:Całkowity demontaż, badania nieniszczące, wymiana komponentów i pełne testy przed powrotem do serwisu.

Techniki diagnostyczne

Podstawowa inspekcja:Kontrole wizualne i testy szczelności mogą zidentyfikować oczywiste problemy.

Zaawansowane badania nieniszczące (NDT):

• Monitoring emisji akustycznej
• Badania ultradźwiękowe
• Badanie cząstek magnetycznych
• Badanie penetracyjne barwnika
• Badania radiograficzne
• Analiza wibracji

Te zaawansowane techniki mogą wcześnie wykryć problemy, redukując koszty i zapobiegając awariom.

Inteligentne monitorowanie i konserwacja predykcyjna

Nowoczesna technologia oferuje zaawansowane systemy monitorowania:

Bezprzewodowy monitoring akustyczny:Systemy takie jak Rosemount 708 potrafią wykryć działanie zaworu bez kontaktu fizycznego.

Przetworniki położenia:Urządzenia takie jak Fisher 4400 stale monitorują położenie zaworu.

Sztuczna inteligencja:Sztuczna inteligencja i uczenie maszynowe analizują dane z monitorowania, aby przewidzieć awarie przed ich wystąpieniem.

Firmy korzystające z tych technologii zgłaszają redukcję nieplanowanych przestojów nawet o 50%. Historie sukcesów firm Shell, General Motors i Frito-Lay pokazują wielomilionowe oszczędności dzięki programom konserwacji predykcyjnej.

Kontrola oparta na ryzyku (RBI) i konserwacja zorientowana na niezawodność (RCM)

RBI:Określa ilościowo prawdopodobieństwo awarii i jej konsekwencji, umożliwiając skupienie zasobów konserwacyjnych na sprzęcie o najwyższym ryzyku.

RCM:Przyjmuje podejście skoncentrowane na funkcjach, określając najskuteczniejsze zadania konserwacyjne dla każdego komponentu.

Podejścia te współpracują ze sobą w celu optymalizacji harmonogramów konserwacji i poprawy ogólnej niezawodności systemu.

Standardy i przepisy branżowe

Zgodność z normami branżowymi jest niezbędna dla bezpieczeństwa i legalności działania:

Trendy technologiczne i przyszły rozwój

Integracja cyfrowa

Nowoczesne pojazdy PRV w coraz większym stopniu wykorzystują cyfrowe systemy monitorowania i sterowania. Inteligentne zawory mogą informować o swoim stanie, przewidywać potrzeby konserwacyjne i automatycznie optymalizować wydajność.

Zaawansowane materiały

Nowe materiały są lepiej odporne na korozję i wytrzymują dłużej w trudnych warunkach. Materiały te zmniejszają wymagania konserwacyjne i poprawiają niezawodność.

Symulacja i modelowanie

Symulacje komputerowe pomagają inżynierom projektować lepsze systemy zaworów i przewidywać wydajność w różnych warunkach. Zmniejsza to potrzebę kosztownych testów fizycznych.

Względy środowiskowe

Nowsze zawory minimalizują emisję i wpływ na środowisko, zachowując jednocześnie bezpieczeństwo. Jest to szczególnie ważne w zastosowaniach związanych z przetwarzaniem chemicznym i rafinacją ropy naftowej.
