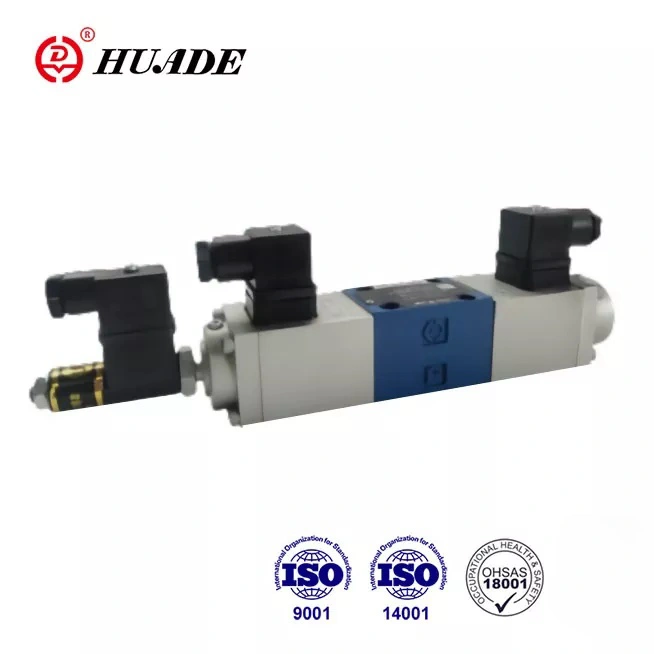

Proporcjonalny zawór kierunkowy 4WRE

• Cechy produktu: sprzężenie zwrotne w pozycji elektrycznej
• Specyfikacje: seria 4WRE,
• Aplikacje: maszyna, przemysł lekki,

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Proporcjonalny zawór typu 4WRE przyjmuje montaż podbrejów, centrum sprężyny. Dobra pojemność przepływu, wysokie ciśnienie i doskonała precyzja powtórzeń, wygodna do użycia. Może zastąpić serię 4WRE oferowaną przez Rexroth dzięki dwóch długoterminowej współpracy z Rexroth. Wydajność proporcjonalnej zaworu 4WRE może pasować do wyników międzynarodowych marek pierwszego poziomu. To dobra, niedrogie alternatywa.

Parametr produktu proporcjonalnego zaworu kierunkowego 4WRE

Dane hydrauliczne
Rozmiar		6	10
Ciśnienie robocze (MPA)	Port A, B, P	31.5	31.5
	Port T.	16	16
Przepływ (l/min)		65	260
Stopień zanieczyszczenia (㎛)		≤ 20 (zalecaj ≤10)
Histereza (%)		<1	<1
Powtarzalność (%)		<1	<1
Wrażliwość na odpowiedź (%)		≤ 0,5 sygnału nominalnego	≤ 0,5 sygnału nominalnego
Odpowiedź częstotliwości (-3dB) (Hz)		6	4
Płyn hydrauliczny		Olej mineralny (dla uszczelnienia NBR), ester fosforanowy (dla uszczelki FPM)
Zakres lepkości (MM ²/s)		2.8 do 380
Zakres temperatury płynu ciśnieniowego (℃)		-20 do+70
Pozycja montażowa		Fakultatywny
Waga (kg)	Zawór z 1 elektromagnesem	1.91	5.65
	Zawór z 2 elektromagnesem	2.66	7.65

Dane elektryczne
Typ napięcia		Napięcie bezpośrednie 24 V lub 12 V
Max. prąd na elektromagnes (a)		1.5	1.5
Cewka rezystancja (ω)	Wartość zimna przy 20 ℃	5.4	10
	Wartość maksymalnie	8.1	15
Temperatura środowiska ℃		do+50
Obowiązek		Ciągły
Temperatura cewki ℃		do +150
Izolacja zastawki		IP65
Powiązany wzmacniacz (prostownik 24 V typu mostu)	z 2 czasami rampy	VT-5001S20 (dla 2 pozycji)	VT-5002S20 (dla 2 pozycji)
	z 1 czasem rampy	VT5005S10 (dla 3 pozycji)	VT 5006S10 (dla 3 pozycji)
Indukcyjny przetwornik pozycyjny
System pomiaru elektrycznego		Lvdt
Udar kontrolny (mm)		± 4,5 liniowy
Tolerancja liniowości (%)		1
Rezystancja cewki (ω)	ⅠR20	56
	ⅡR20	56
	ⅢR20	112
Indukcyjność (MH)		6 do 8
Częstotliwość oscylatora (kHz)		2.5
Izolacja zastawki		IP65

Funkcja produktu i zastosowanie proporcjonalnego zaworu kierunkowego 4WRE

Cechy:

▶ Zawór do kontrolowania zarówno kierunku, jak i przepływu płynu hydraulicznego

▶ Dla montażu na płycie

▶ Informacja zwrotna po pozycji elektrycznej

▶ Sprężona wiosenna szpula sterująca

▶ Niski spadek ciśnienia na terenie kontrolne

▶ Zarówno zawór, jak i kontrola elektroniczna od jednego dostawcy

▶ Wzór montażu do DIN 24 340 Forma A, ISO4401 i Cetop - Rp121h

Aplikacja:

Zawór kierunkowy 4WRE jest odpowiedni do bliskiego obwodu i szeroko stosowany w maszynie, lekkim przemyśle, metalurgii, kopalni, lotu kosmicznym i innym polu.

Sekcja i symbol proporcjonalnego zaworu kierunkowego 4WRE

Zawory kierunkowe typu 4WRE są bezpośrednio obsługiwane za pomocą proporcjonalnych elektromagnesów i są używane do kontrolowania kierunku i objętości przepływu.

Składają się zasadniczo z obudowy (1), szpuli kontrolnej (4), dwóch sprężyn powrotnych (5), dwóch proporcjonalnych elektromagnesów (2) i przetwornika pozycyjnego (3).

Typ 4Wre6 ... 10b ... i 4Wre10 ... 10b ... (pozycja 3)

Jeśli elektromagnes „A” (2) jest zasilany, szpula jest przesuwana w prawo, podróż jest proporcjonalna do elektrycznego sygnału wejściowego. Szpula sterująca (4) powoduje stopniowo przepływ rowków w kształcie litery V. Położenie szpuli kontrolnej (4) jest monitorowane przez przetwornik pozycyjny (3). W kontroli elektronicznej faktyczna pozycja szpuli sterującej jest porównywana z wartością przed ustaleniem. Tutaj mamy obwód kontroli pozycji, który rozpoznaje istniejące różnice

Między wartością wstępną (wartość polecenia) a wartością sprzężenia zwrotnego (wartość rzeczywistą) a poprawioną przez odpowiednie sygnały na odpowiednich elektromagnesach. Po odejściu elektromagnesu „A” (2) powrót szpuli kontrolnej do pozycji środkowej przez Springs (5).

Struktura proporcjonalnego zaworu kierunkowego 4WRE6 ... i 4WRE10 ...

Type4Wre..a ... 10b/... (2-Positionalve)

Zasada tego typu zaworu jest taka sama jak 4WRE ... 10B/ .. Jednak ten typ zaworu ma tylko jeden czujnik i jeden elektromagnes.

Struktura proporcjonalnego zaworu kierunkowego 4Wre6 ... a ... 10b i 4Wre10 ... a ... 10b

Symbol proporcjonalnego zaworu kierunkowego 4Wre
