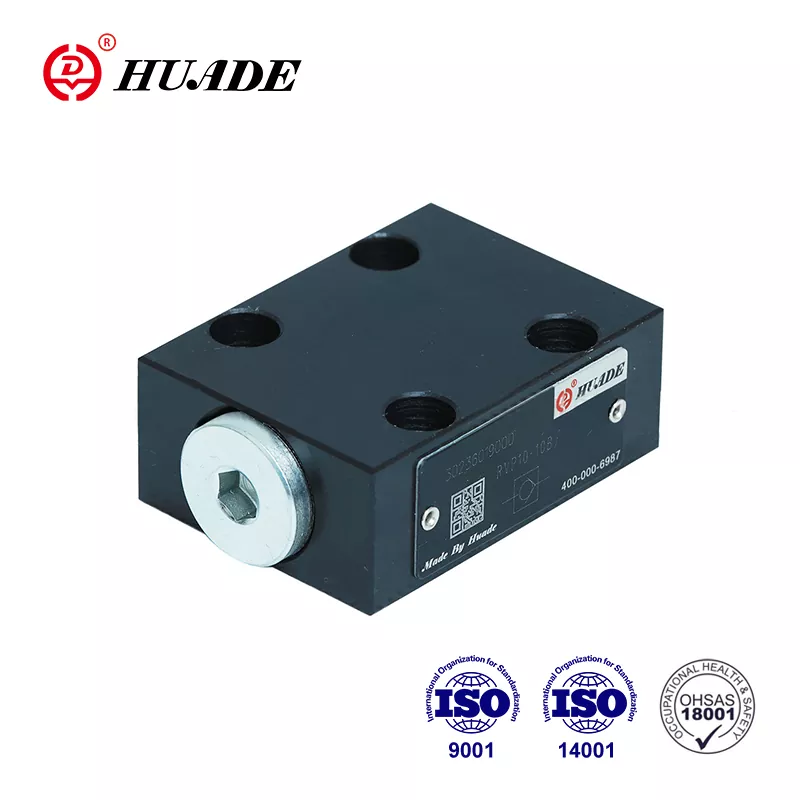

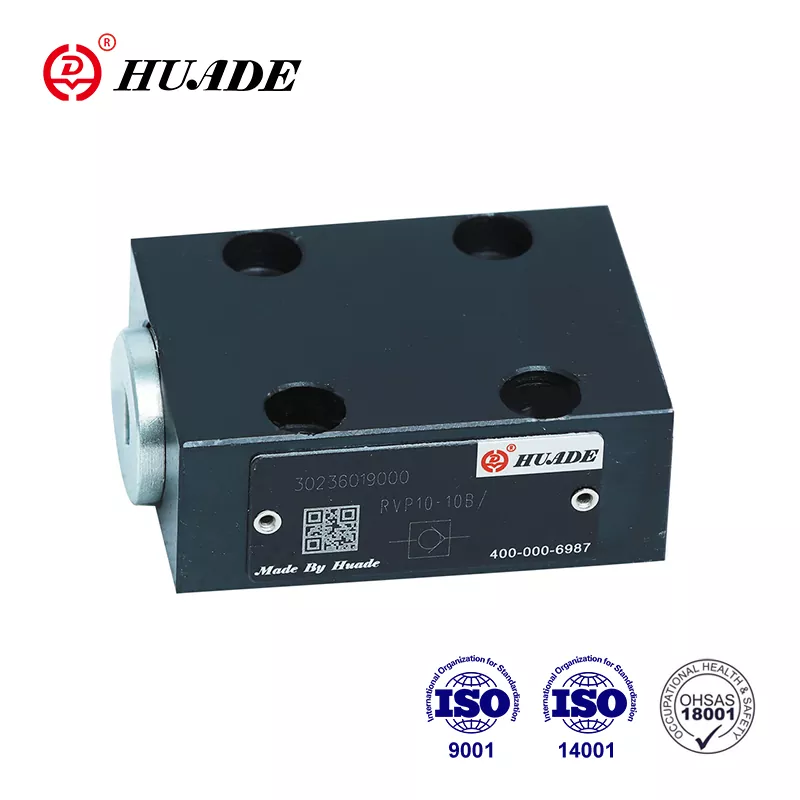

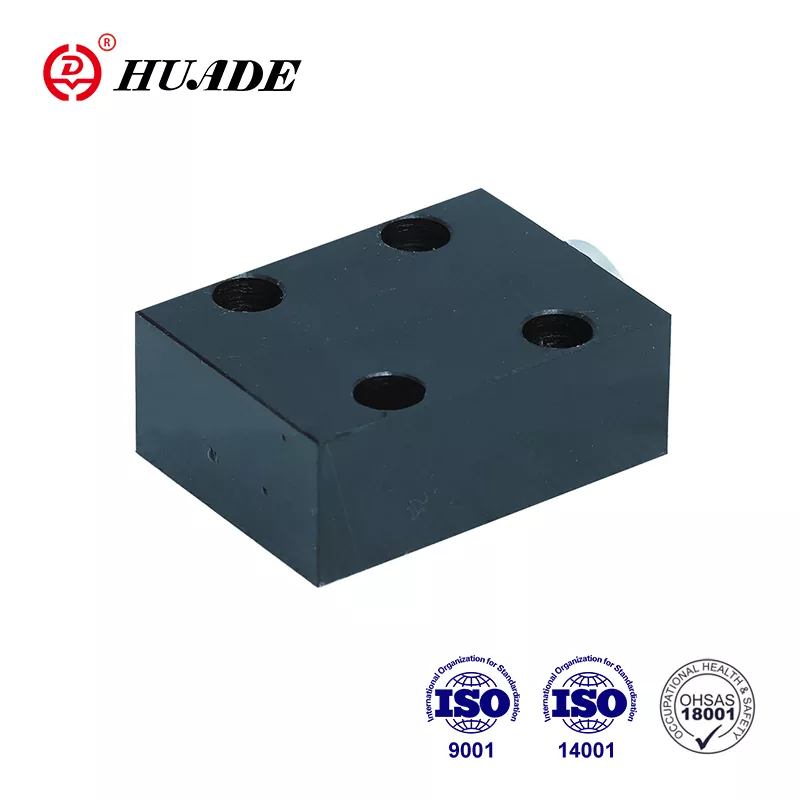

Jako wiodący chiński producent technologii hydraulicznych przekładni i sterowania, najwyższej jakości zawór zwrotny Huade® RVP 8 może całkowicie zastąpić serię RVP 8 oferowaną przez firmę Rexroth. Cena jest bardziej rozsądna. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Hydrauliczne kierunkowe zawory zwrotne Huade® charakteryzują się doskonałą wydajnością i są już popularne wśród chińskich konsumentów. Zawory hydrauliczne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach itp. Wszystkie produkty przed opuszczeniem fabryki przechodzą rygorystyczne testy. Gwarantujemy jakość każdego zaworu zwrotnego przez okres jednego roku. W okresie gwarancyjnym naprawa jest bezpłatna.
|
Dane techniczne |
|||||||||
|
Rozmiar |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ciśnienie robocze, maks. (MPa) |
31.5 |
||||||||
|
Ciśnienie otwarcia (MPa) |
0.05 |
||||||||
|
Płyn pod ciśnieniem |
oleje mineralne lub ester fosforanowy |
||||||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||||||||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||||||||
|
Pozycja ustalająca |
fakultatywny |
||||||||
|
Waga (kg) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
Cechy:
▶ Podłączenie płytowe
▶ Szczelne zamknięcie w jednym kierunku
Aplikacja:
Zawór zwrotny RVP 8 stosowany jest głównie na wylocie pompy jako zawór zwrotny i zawór obejściowy.
Zawór zwrotny RVP 8 ma za zadanie najlepiej zamykać wyciek w jednym kierunku i umożliwiać swobodny przepływ w przeciwnym. Zasadniczo składa się z obudowy (1), grzybka (2), sprężyny dociskowej (3) i siedzisko sprężynowe(4). Skok grzybka (2), który jest prowadzony na jego
średnica zewnętrzna jest ograniczona ogranicznikiem mechanicznym. Wbudowana sprężyna dociskowa (3) wspomaga ruch zamykający. Ponadto sprężyna dociskowa (3) utrzymuje grzybek (2) w pozycji zamkniętej, nawet gdy nie ma przepływu przez zawór.
Symbol
Schemat struktury
①Obudowa ②Grzybek ③Sprężyna ④Siedzisko sprężyny
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8/
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
