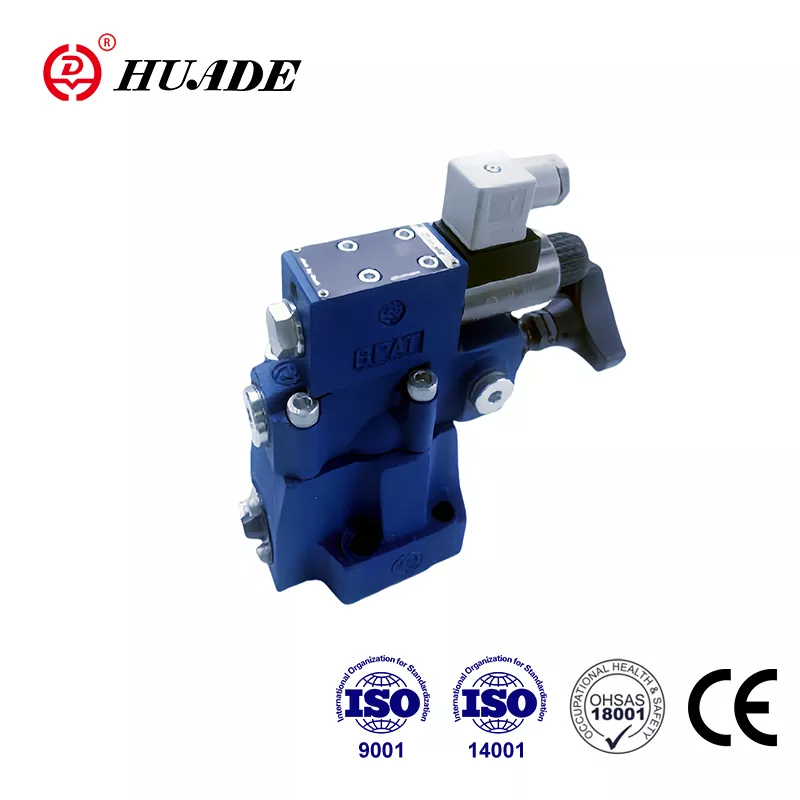

Zawór odcinający ciśnienie DAW

Założona w 1979 roku firma Huade Hydraulic dwukrotnie współpracowała z firmą Bosch Rexroth. Dzięki dwóm długoterminowym współpracom zawory ciśnieniowe Huade® osiągnęły ten sam poziom, co produkty Rexroth. Zawory odcinające ciśnienie typu DAW mogą zastąpić tę samą serię firmy Rexroth po niższej cenie. Jako wiodąca marka w chińskiej branży hydraulicznej, wszystkie oddziały przedsiębiorstwa przeszły testy ISO9001, ISO14001 i OH SAS18001. Ciśnieniowy zawór odcinający Huade® DAW posiada certyfikat CE. Zawory ciśnieniowe Huade® zdobyły szerokie uznanie rynku i zaufanie użytkowników.

Parametr produktu ciśnieniowego zaworu odcinającego DAW

Cecha produktu i zastosowanie ciśnieniowego zaworu odcinającego DAW

Cechy:

▶ Do montażu płytowego:

▶ 4 elementy regulacyjne:

● Pokrętło

● Tuleja z sześciokątem wewnętrznym i kołpakiem ochronnym

● Zamykane pokrętło ze skalą

● Pokrętło ze skalą

▶ 3 stopnie ciśnienia

▶ Rozładunek uruchamiany elektromagnesem poprzez wbudowany zawór kierunkowy

Aplikacja:

Zawory regulujące ciśnienie typu DAW są sterowanymi pilotowo zaworami odcinającymi ciśnienie. Służą do przełączania przepływu pompy na bezciśnieniowe obejście, gdy tylko osiągnięte zostanie ciśnienie ładowania akumulatora. Dalsze zastosowania zaworu obejmują systemy wyposażone w pompy wysokiego i niskiego ciśnienia. W takim przypadku pompa niskociśnieniowa zostaje przełączona na bezciśnieniowy by-pass zaraz po osiągnięciu ustawionego wysokiego ciśnienia.

Sekcja i symbole ciśnieniowego zaworu odcinającego DAW

Zawory odcinające ciśnienie składają się zasadniczo z zaworu głównego z zespołem suwaka głównego, zaworu pilotowego z elementem regulującym ciśnienie i zaworu zwrotnego. W zaworach o wielkości 10 zawór zwrotny jest wbudowany w zawór główny. W zaworach o wielkości 25 i 32 zawór zwrotny jest wbudowany w oddzielną płytę instalowaną pod zaworem głównym.

Zawór odcinający ciśnienie typu DAW

Przekierowanie przepływu pompy z P do A lub P do T.

Pompa tłoczy przepływ przez zawór zwrotny (1) do układu hydraulicznego (P do A). Ciśnienie w porcie A działa za pośrednictwem przewodu sterującego (3) na suwak sterujący pilotem (4). Jednocześnie ciśnienie w porcie P przechodzi przez kryzy (5) i (7) na obciążoną sprężyną stronę suwaka głównego (6) i grzybka (8) w zaworze pilotowym (2). Po osiągnięciu ustawionego ciśnienia odcięcia w układzie hydraulicznym grzybek (8) unosi się w oparciu o sprężynę (9). Płyn pod ciśnieniem przepływa teraz przez otwory (5) i (7) do komory sprężyny (11). Z

w tym przypadku płyn jest zawracany do zbiornika albo wewnętrznie poprzez przewód sterujący w zaworze typu DA...30B/... lub zewnętrznie poprzez przewód sterujący w zaworze typu DA.30B/..Y... Ze względu na kryzy (5) i (7), na suwaku głównym (6) występuje teraz spadek ciśnienia. Suwak główny (6) podnosi się teraz ze swojego gniazda i otwiera połączenie od P do T. Zawór zwrotny (1) dozuje teraz połączenie od A do P. Grzybek (8) jest teraz utrzymywany w pozycji otwartej przez ciśnienie w układzie za pośrednictwem pilota szpula (4).

Przekierowanie przepływu pompy z P do T lub P do A.

Powierzchnia szpuli pilota (4) jest o 17% większa od powierzchni efektywnej grzybka (8). Efektywna siła działająca na suwak pilotujący (4) jest zatem o 17% większa niż efektywna siła działająca na grzybek (8). Kiedy ciśnienie siłownika spada w stosunku do ciśnienia odcięcia na zaworze, które odpowiada różnicy ciśnień przełączających, sprężyna (9) dociska grzybek (8) do jego gniazda. Następnie po stronie głównej szpuli (6) obciążonej sprężyną wytwarza się ciśnienie. W połączeniu ze sprężyną (10) zamyka to szpulę główną (6) i izoluje połączenie od P do T. Strumień pompy przechodzi ponownie przez zawór zwrotny (1) do układu hydraulicznego (P do A).

Zawór kierunkowy uruchamiany elektromagnetycznie (12) może jednak przełączać ustawione ciśnienie odcięcia znajdujące się pod zaworem pilotowym (2) z P na T lub z P na A.

konstrukcja DAW20,30...30B

Symbole DAW...30B
