Proporcjonalny zawór sterujący przepływem: kompletny przewodnik po precyzyjnej kontroli płynów

2025-07-03 0 Zostaw mi wiadomość

Zaktualizowano 25.09.2025
Williama Leo

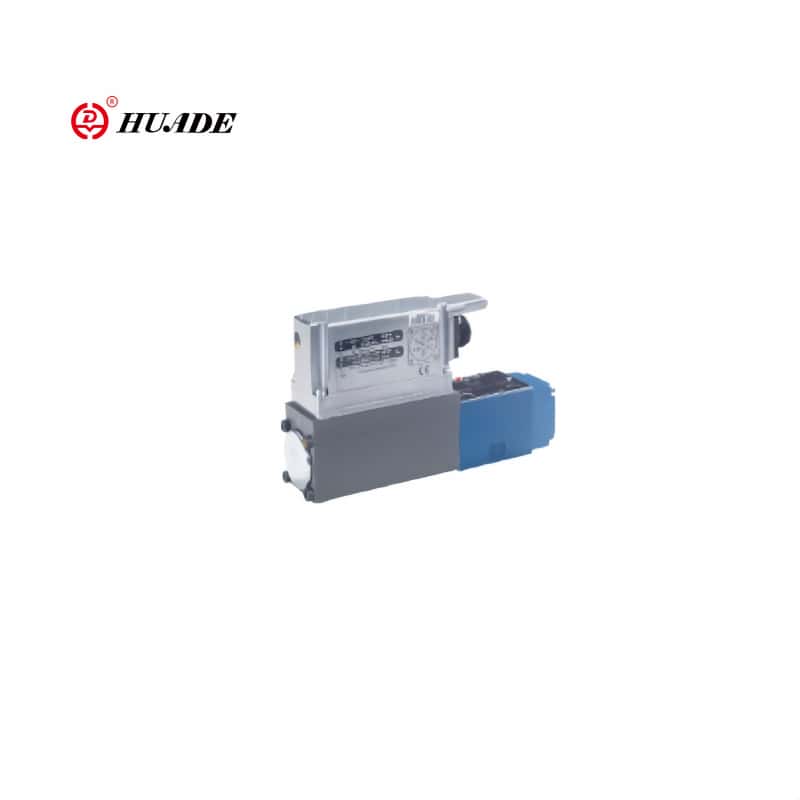

Zawór proporcjonalny

Wyobraź sobie kran, który może regulować przepływ wody z idealną precyzją – nie tylko włączać i wyłączać, ale dowolną ilość pomiędzy. Właśnie to robi proporcjonalny zawór sterujący przepływem w instalacjach przemysłowych. Te inteligentne zawory zapewniają inżynierom precyzyjną kontrolę nad cieczami i gazami, dzięki czemu wszystko, od urządzeń medycznych po ciężkie maszyny, działa lepiej.

Co to jest proporcjonalny zawór sterujący przepływem?

Proporcjonalny zawór sterujący przepływem (częśćzawór proporcjonalny) jest jak inteligentny kran do systemów przemysłowych. Zamiast po prostu włączać i wyłączać, można go otworzyć w zakresie od 0% do 100%, zapewniając dokładną kontrolę nad ilością przepływającego płynu.

Jak to działa (wersja prosta)

Pomyśl o tym w ten sposób:

Wysyłasz sygnał elektryczny do zaworu (np. mocniejsze lub delikatniejsze naciśnięcie pedału gazu)
Zawór otwiera się mniej więcej na podstawie tego sygnału
Więcej sygnału = większy przepływ, mniejszy sygnał = mniejszy przepływ
To takie proste!

Magia dzieje się za pośrednictwem cewek elektromagnetycznych, które poruszają części wewnętrzne zwane szpulami lub tłokami. Kiedy prąd przepływa przez cewkę, wytwarza pole magnetyczne, które popycha lub ciągnie te części, zmieniając stopień otwarcia zaworu.
[Uczyć sięjak działają zawory proporcjonalneszczegółowo]

Dlaczego te zawory mają znaczenie

Stary sposób kontra nowy sposób

Zawory włączające/wyłączające starego typu:

Tylko dwie pozycje: całkowicie otwarta lub całkowicie zamknięta
Jak włącznik światła – albo włączony, albo wyłączony
Powoduje nagłe zmiany ciśnienia i straty energii

Zawory proporcjonalne:

Płynna, ciągła kontrola
Podobnie jak ściemniacz przepływu płynu
Większość firm widzi zwrot kosztów w ciągu 1-3 lat poprzez:

Prawdziwe korzyści, które możesz zobaczyć

Lepsza dokładność

Kontroluj przepływ w granicach 0,25% wartości docelowej

Oszczędność energii

Używaj tylko takiej mocy, jakiej potrzebujesz

Płynniejsza praca

Żadnych nagłych wstrząsów i skoków ciśnienia

Dłuższa żywotność sprzętu

Mniejsze obciążenie rur i pomp

Inteligentne funkcje

Możliwość podłączenia do systemów komputerowych w celu zautomatyzowanego sterowania

Rodzaje proporcjonalnych zaworów sterujących przepływem

1. Zawory elektromagnetyczne bezpośredniego działania

Najlepsze dla:Małe systemy, urządzenia medyczne

Są to najprostsze typy. Cewka elektromagnetyczna bezpośrednio porusza częściami zaworu. Są szybkie (reagują w ciągu 15–30 milisekund), ale najlepiej sprawdzają się w przypadku mniejszych rur i niższych ciśnień.

Dobre dla:

Sprzęt laboratoryjny
Urządzenia medyczne
Małe układy hydrauliczne

2. Zawory elektromagnetyczne sterowane pilotem

Najlepsze dla:Maszyny ciężkie, systemy wysokociśnieniowe

Wykorzystują one mały zawór „pilotowy” do sterowania większym zaworem głównym. To jak za pomocą małego kluczyka uruchomić silnik dużej ciężarówki. Mogą wytrzymać znacznie wyższe ciśnienia i większe przepływy, ale reakcja zajmuje nieco więcej czasu.

Dobre dla:

Sprzęt budowlany
Systemy lotnicze
Duże maszyny przemysłowe

3. Zawory napędzane silnikiem

Najlepsze dla:Precyzyjne dozowanie, mieszanie środków chemicznych

Zamiast cewek elektromagnetycznych do pozycjonowania zaworu wykorzystują one małe silniki elektryczne. Są niezwykle dokładne, ale poruszają się wolniej niż typy elektromagnetyczne.

Dobre dla:

Systemy dozowania środków chemicznych
Sprzęt do mieszania farb
Precyzyjna produkcja

4. Zawory piezoelektryczne

Najlepsze dla:Ultraprecyzyjne aplikacje

Wykorzystują one specjalne kryształy, które zmieniają kształt pod wpływem prądu. Są niewiarygodnie szybkie i precyzyjne, ale działają tylko przy bardzo małych przepływach.

Dobre dla:

Produkcja półprzewodników
Instrumenty analityczne
Urządzenia mikroprzepływowe

Wybór odpowiedniego zaworu

1. Co kontrolujesz?

Ciecz czy gaz? Różne płyny wymagają różnych konstrukcji zaworów
Żrące chemikalia? Będziesz potrzebować specjalnych materiałów, takich jak stal nierdzewna
Wysoka temperatura? Upewnij się, że zawór wytrzyma ciepło

2. Ile przepływu potrzebujesz?

Małe przepływy (jak fontanna): Zawory bezpośredniego działania działają świetnie
Duże przepływy (np. napełnianie basenu): potrzebne będą zawory sterowane pilotem

3. Jak dokładny musi to być?

Ogólne zastosowanie przemysłowe: Podstawowe sterowanie proporcjonalne jest w porządku
Zastosowania krytyczne: Będziesz potrzebować sterowania w pętli zamkniętej za pomocą czujników

4. Jaki jest Twój budżet?

Koszt początkowy: Zawory proporcjonalne kosztują więcej niż proste zawory włączające/wyłączające
Koszty operacyjne: Oszczędzają pieniądze dzięki lepszej wydajności
Konserwacja: Regularna kalibracja i czysty płyn są niezbędne

Gdzie znajdziesz te zawory

Produkcja i Przemysł

Instalacje samochodowe: Precyzyjne natryskiwanie farby i montaż części
Zakłady chemiczne: Dokładne mieszanie składników
Przetwórstwo spożywcze: Spójny aromat i opakowanie

Sprzęt medyczny

Respiratory: precyzyjne dostarczanie tlenu pacjentom
Aparaty do znieczulania: bezpieczne, kontrolowane podawanie leków
Sprzęt do dializy: Dokładne usuwanie płynów

Transport

Samolot: Sterowanie hydrauliczne podwozia i sterowanie lotem
Statki: Układy wtrysku paliwa i układu kierowniczego
Pociągi: Układy hamulcowe i zawieszenia

Produkcja zaawansowana technologicznie

Produkcja chipów komputerowych: ultraprecyzyjne dostarczanie gazu
Produkcja paneli słonecznych: kontrolowane procesy chemiczne
Produkcja farmaceutyczna: Dokładne dawkowanie leku

Instalacja i konserwacja: utrzymywanie działania

Odpowiednie ustawienie

Czysty płyn ma kluczowe znaczenie:Zawory te są wybredne pod względem czystości. Pomyśl o nich jak o silniku luksusowego samochodu – do prawidłowej pracy potrzebują czystego „paliwa”.

Połączenia elektryczne mają znaczenie:Używaj ekranowanych kabli, aby zapobiec zakłóceniom elektrycznym, tak jak chronisz telefon przed ładunkami elektrostatycznymi.

Ciśnienie ma znaczenie:Zainstaluj regulatory ciśnienia, jeśli ciśnienie w systemie znacznie się waha.

Utrzymywanie ich szczęśliwymi

Codzienne kontrole (tak naprawdę co miesiąc):

Szukaj nieszczelności wokół połączeń
Sprawdź, czy nie występują nietypowe dźwięki lub wibracje
Sprawdź, czy sygnały sterujące działają

Regularna konserwacja:

Zmieniaj filtry co 3 miesiące
Kalibracja czujników raz w roku
Trzymaj części zamienne pod ręką

Znaki ostrzegawcze, na które należy zwrócić uwagę:

Nierówny lub niestabilny przepływ
Zawór nie reaguje na sygnały
Niezwykłe odczyty ciśnienia

Typowe problemy i rozwiązania

Problem: Przepływ nie będzie stały

Prawdopodobne przyczyny:Brudny płyn, zużyte części zaworów, zakłócenia elektryczne

Rozwiązania:Wymień filtry, wyczyść zawór, sprawdź połączenia elektryczne

Problem: Valve nie odpowiada

Prawdopodobne przyczyny:Problemy elektryczne, wiązania mechaniczne, zanieczyszczenie

Rozwiązania:Sprawdź sygnały elektryczne, sprawdź, czy nie ma zanieczyszczeń, sprawdź zasilanie

Problem: Słaba dokładność

Prawdopodobne przyczyny:Wymagana kalibracja, zmiany ciśnienia, zużyte elementy

Rozwiązania:Ponownie skalibruj system, zamontuj regulatory ciśnienia, wymień zużyte części

Monitoruj własne wyniki

Inteligentna integracja technologii

Nowoczesne zawory proporcjonalne są coraz inteligentniejsze. Mogą:

Monitoruj własne wyniki
Przesyłaj dane do centralnych systemów sterowania
Przewiduj, kiedy będą wymagać konserwacji
Dostosuj się automatycznie do zmieniających się warunków

Mniejszy i bardziej wydajny

Nowe projekty stają się:

Bardziej kompaktowy do zastosowań o ograniczonej przestrzeni
Bardziej energooszczędne, co pozwala obniżyć koszty operacyjne
Bardziej przyjazny dla środowiska dzięki lepszym materiałom

Wzrost rynku

2,5 miliarda dolarów → 4,2 miliarda dolarów

Globalny rynek tych zaworów szybko rośnie – z 2,5 miliarda dolarów w 2025 r. do oczekiwanych 4,2 miliarda dolarów w 2033 r. Wzrost ten wynika ze zwiększonej automatyzacji i dążenia do efektywności energetycznej w różnych branżach.

Dlaczego warto inwestować w zawory proporcjonalne?

Oszczędność energii

Firmy zazwyczaj zauważają 10–15% redukcji kosztów energii

Lepsza jakość produktu

Bardziej spójne procesy oznaczają mniej wadliwych produktów

Zmniejszona konserwacja

Płynniejsza praca oznacza mniejsze zużycie sprzętu

Większe bezpieczeństwo

Lepsza kontrola zmniejsza ryzyko skoków ciśnienia i awarii sprzętu

Zwrot z inwestycji

Większość firm widzi zwrot kosztów w ciągu 1-3 lat poprzez:

Niższe rachunki za energię
Obniżone koszty konserwacji
Mniej odpadów produktowych
Poprawiona wydajność procesu

Proporcjonalne zawory sterujące przepływem stanowią duży krok naprzód w automatyce przemysłowej. Chociaż początkowo kosztują więcej niż proste zawory włączające/wyłączające, ich zalety – precyzja, wydajność i inteligentne możliwości – sprawiają, że są niezbędne w nowoczesnej produkcji i kontroli procesów.

Niezależnie od tego, czy projektujesz sprzęt medyczny, który musi być całkowicie bezpieczny, wytwarzasz produkty wymagające dokładnych specyfikacji, czy obsługujesz ciężkie maszyny, które muszą być wydajne, zawory proporcjonalne zapewniają kontrolę, której potrzebujesz.

W miarę jak branże w dalszym ciągu automatyzują się i wymagają wyższej wydajności, te inteligentne zawory staną się jeszcze ważniejsze. To nie tylko komponenty – to klucz do budowania inteligentniejszych, wydajniejszych i bardziej dochodowych operacji.

Konkluzja: Jeśli Twoje zastosowanie wymaga precyzyjnej kontroli przepływu cieczy, proporcjonalne zawory sterujące przepływem to nie tylko dobry wybór – często jedyny wybór, który ma sens.

Czy jesteś gotowy na modernizację swoich systemów kontroli płynów? Weź pod uwagę zawory proporcjonalne w swoim następnym projekcie. Początkowa inwestycja zwraca się dzięki lepszej wydajności, niższym kosztom operacyjnym i lepszej jakości produktu.
