Czy kiedykolwiek widziałeś, jak Twój sprzęt hydrauliczny nagle zwalnia i zaczyna pełzać? A może zauważyłeś, że ciśnienie w systemie wodnym działa dziwnie? W dziewięciu przypadkach na dziesięć winowajcą jest zawór kontroli przepływu, który wymaga uwagi. Jeśli drapiesz się po głowie, zastanawiając się, jak dostroić te kluczowe elementy, jesteś we właściwym miejscu.
Zawory sterujące przepływem działają jak pokrętła głośności w systemach płynowych – kontrolują prędkość przepływu cieczy lub gazu przez rury. Podobnie jak regulacja tempomatu w samochodzie, prawidłowe ustawienie tych zaworów może oznaczać różnicę między płynną pracą a kosztownymi awariami.
Niezależnie od tego, czy rozwiązujesz problemy z regulacją zaworów w układach hydraulicznych, zarządzasz przepływem wody w procesach przemysłowych, czy dostrajasz sprzęt pneumatyczny, ten kompletny przewodnik przeprowadzi Cię przez wszystko, co musisz wiedzieć o bezpiecznej i skutecznej regulacji zaworów sterujących przepływem.
- 01Co to jest zawór kontroli przepływu?
- 02Rodzaje zaworów sterujących przepływem
- 03Standardy branżowe i zgodność
- 04Narzędzia, których będziesz potrzebować
- 05Przewodnik krok po kroku dotyczący regulacji
- 06Regulacja określonych typów zaworów
- 07Typowe problemy i rozwiązania
- 08Zrozumienie kawitacji
- 09Konserwacja i najlepsze praktyki
Systemy o stabilnym ciśnieniu

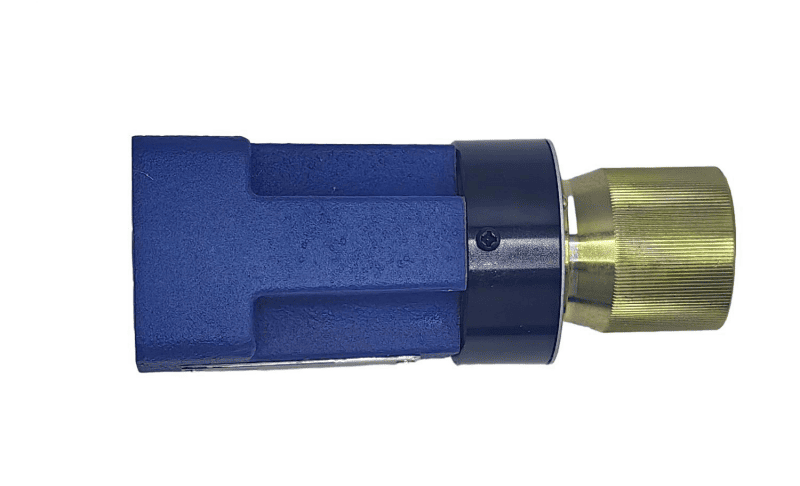

Zawór sterujący przepływem to urządzenie kontrolujące ilość płynu (cieczy lub gazu) przepływającą przez rurę lub system. Pomyśl o tym jak o kranie w kuchni – możesz go przekręcić, aby wypuścić mniej lub więcej wody. Jednak zawory sterujące przepływem są znacznie bardziej precyzyjne i są stosowane w systemach przemysłowych, maszynach i sprzęcie.
Według Międzynarodowego Towarzystwa Automatyki (ISA) zawory sterujące przepływem są podstawowymi elementami sterowania procesami przemysłowymi, służącymi jako końcowe elementy sterujące regulujące natężenie przepływu płynu w celu utrzymania pożądanej wydajności systemu.[1]
Dlaczego zawory sterujące przepływem mają znaczenie
Zawory te są kluczowe, ponieważ:
- Kontroluj prędkość cylindrów hydraulicznych i silników
- Zapobiegaj uszkodzeniom systemu na skutek zbyt dużego ciśnienia
- Oszczędzaj energię, optymalizując natężenie przepływu
- Zapewnij płynną pracę maszyn
- Pomóż utrzymać stałą wydajność
Jeśli zawór sterujący przepływem nie jest odpowiednio wyregulowany, możesz zauważyć:
- Sprzęt działa zbyt szybko lub zbyt wolno
- Gwałtowne lub nierówne ruchy w układach hydraulicznych
- Zmarnowana energia i wyższe koszty
- Przedwczesne zużycie elementów systemu

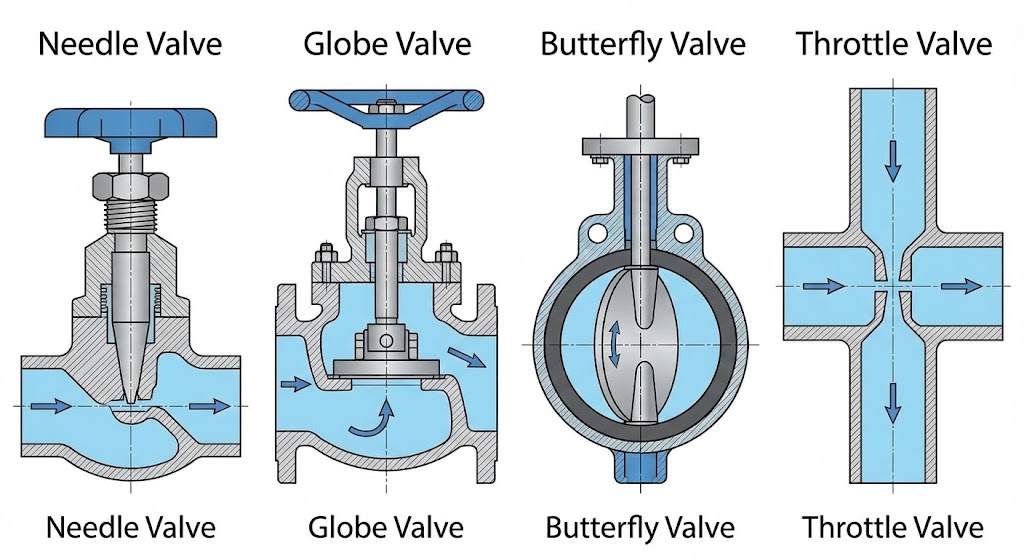

Rodzaje zaworów sterujących przepływem
Zanim zagłębimy się w dostosowania, przyjrzyjmy się głównym typom, z którymi się spotkasz:
Zawory iglicowe
Wykorzystują one spiczastą igłę do kontrolowania przepływu przez mały otwór. Świetnie nadają się do precyzyjnej kontroli, ale powodują większy spadek ciśnienia.
Najlepsze do: Dokładnej regulacji przepływu w małych systemach, mieszankach paliwowych lub delikatnych zastosowaniach.
Zawory kulowe
Mają one dysk, który porusza się w górę i w dół, aby kontrolować przepływ. Doskonale nadają się do dławienia (stopniowej kontroli przepływu), ale mogą być nieporęczne.
Najlepsze do: Instalacji wodnych, zastosowań parowych i sytuacji, w których wymagana jest dobra zdolność odcinania.
Zawory motylkowe
Wykorzystują one obracającą się tarczę do kontrolowania przepływu. Są szybkie w obsłudze, ale mniej precyzyjne w przypadku precyzyjnych regulacji.
Najlepsze do: dużych systemów rurowych, zastosowań z szybkim odcięciem i systemów o ograniczonej przestrzeni.
Zawory dławiące
Proste zawory ograniczające przepływ przez regulowany otwór. Powszechne w układach pneumatycznych (powietrznych).
Najlepsze do: Podstawowej kontroli przepływu w systemach pneumatycznych i prostych obwodach hydraulicznych.
Zawory z kompensacją ciśnienia a zawory bez kompensacji
Porównaj to, co widzisz, z tym, czego chcesz – czy trafiasz w cel?
- Jak działają:Przepływ zmienia się wraz ze zmianą ciśnienia w systemie
- Plusy:Proste, niezawodne i ekonomiczne
- Wady:Przepływ zmienia się w zależności od wahań ciśnienia
- Najlepsze dla:Systemy o stabilnym ciśnieniu
- Jak działają:Utrzymuj stały przepływ nawet przy zmianach ciśnienia
- Plusy:Stała wydajność niezależnie od wahań ciśnienia
- Wady:Bardziej skomplikowane i droższe
- Najlepsze dla:Systemy o zmiennym obciążeniu lub ciśnieniu
Badania opublikowane w czasopiśmieMaszynypokazuje, że zawory sterujące przepływem z kompensacją ciśnienia wykorzystują wewnętrzne mechanizmy kompensacyjne do automatycznego dostosowywania się do zmian ciśnienia, utrzymując w ten sposób stałe natężenia przepływu w warunkach dynamicznego obciążenia.[2]
Standardy branżowe i zgodność
Podczas regulacji zaworów sterujących przepływem należy przestrzegać ustalonych standardów branżowych. Do głównych organizacji normalizacyjnych regulujących projektowanie i testowanie zaworów należą:[3] [4]
-
Normy ANSI/ISA:Międzynarodowe Towarzystwo Automatyki publikuje serię norm ISA-75, które zawierają kompleksowe wytyczne dotyczące projektowania, testowania i działania zaworów regulacyjnych. Kluczowe standardy obejmują:
- ANSI/ISA-75.01.01 (Równania dotyczące wielkości przepływu)
- ANSI/ISA-75.05.01 (terminologia dotycząca zaworów regulacyjnych)
- ANSI/ISA-75.11.01 (Właściwa charakterystyka przepływu i zakres możliwości)
-
Normy ISO:Międzynarodowa Organizacja Normalizacyjna zapewnia uznane na całym świecie standardy, takie jak:
- ISO 5208 (testowanie ciśnieniowe zaworów przemysłowych)
- ISO 6263 (Powierzchnie montażowe zaworów regulacyjnych z kompensacją przepływu)
- ISO 6403 (Zawory kontrolujące metody badania przepływu i ciśnienia)
- Standardy API:Amerykański Instytut Naftowy ustanawia normy szczególnie istotne dla zastosowań w przemyśle naftowym i gazowym, w tym API 598 dotyczące procedur kontroli i testowania zaworów.
Normy te zapewniają bezpieczeństwo, niezawodność i interoperacyjność w przypadku różnych producentów zaworów i zastosowań.
Narzędzia, których będziesz potrzebować
Przed rozpoczęciem jakiejkolwiek regulacji zaworu należy przygotować następujące niezbędne narzędzia:
| Narzędzie | Zamiar |
|---|---|
| Przepływomierz | Mierzy rzeczywiste natężenie przepływu płynu |
| Ciśnieniomierz | Monitoruje ciśnienie w systemie |
| Klucz nastawny | Wykonuje regulacje zaworów |
| Przeciwnakrętki lub zaciski | Zabezpiecza Twoje ustawienia |
| Sprzęt bezpieczeństwa | Chroni Cię podczas pracy |
⚠️ Bezpieczeństwo przede wszystkim: ważne środki ostrożności
Nigdy nie pomijaj kroków bezpieczeństwa! Praca z układami pod ciśnieniem może być niebezpieczna. Oto, co musisz zrobić:
Zanim zaczniesz:
- Wyłącz system i zwolnij całe ciśnienie
- Jeśli system był gorący, poczekaj, aż system ostygnie
- Nosić okulary i rękawice ochronne
- Miej w pobliżu współpracownika na wypadek sytuacji awaryjnej
- Przeczytaj instrukcję systemu, aby uzyskać szczegółowe instrukcje dotyczące bezpieczeństwa
Procedury blokowania/tagowania:
- Blokuj i oznacz źródła energii, aby zapobiec przypadkowemu uruchomieniu
- Sprawdź, czy zwolniono całe ciśnienie
- Rozwiązanie: Wyczyść zawór od wewnątrz, wymień zużyte elementy

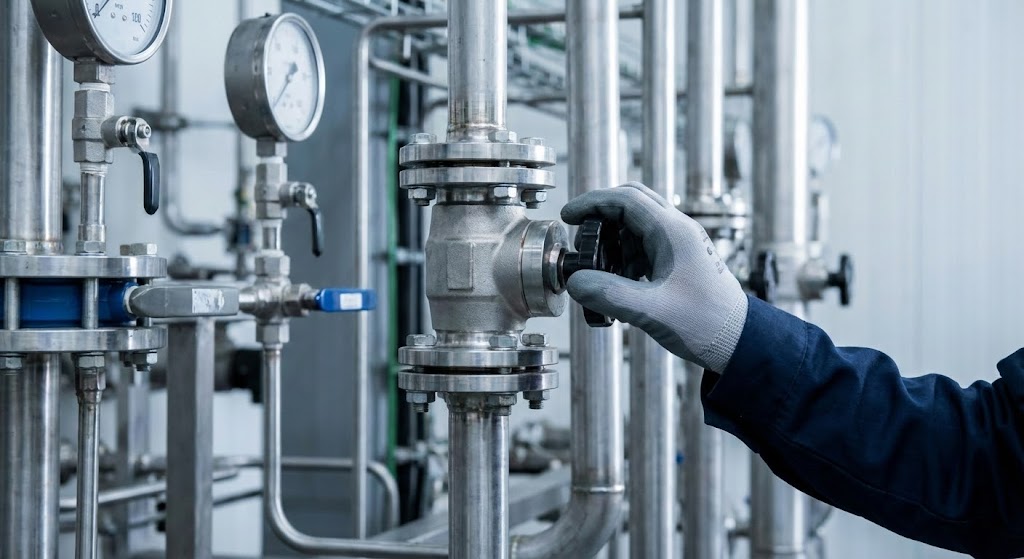

Przewodnik krok po kroku dotyczący regulacji zaworów sterujących przepływem
Krok 1: Przygotuj się do dostosowania
- Bezpiecznie wyłącz system, stosując się do odpowiednich procedur
- Określ docelowe natężenie przepływu na podstawie specyfikacji systemu
- Sprawdź aktualną pozycję zaworu i zanotuj wszelkie istniejące ustawienia
- Zainstaluj przepływomierz i manometry, jeśli jeszcze ich nie masz
Krok 2: Podstawowy proces dostosowania
Zacznij od małych zmian – nigdy nie wprowadzaj dużych zmian na raz.
- Powoli obracaj śrubę lub pokrętło regulacyjne:
- Zgodnie z ruchem wskazówek zegara (dokręcanie)= Mniejszy przepływ
- Przeciwnie do ruchu wskazówek zegara (luzowanie)= Większy przepływ
- Wykonuj tylko 1/8 do 1/4 obrotu na raz
- Przetestuj system po każdej drobnej regulacji
Krok 3: Monitoruj i dostosowuj
- Odpal system i obserwuj odczyt przepływomierza
- Porównaj to, co widzisz, z tym, czego chcesz – czy trafiasz w cel?
- W razie potrzeby dokonaj drobnych poprawek – cierpliwość jest tutaj kluczowa
- Miej oko na manometry, aby utrzymać się w bezpiecznych granicach
- Po każdej regulacji daj systemowi minutę na ustabilizowanie się – nie spiesz się!
Niedawne badania nad cyfrowym sterowaniem przepływem hydraulicznym pokazują, że właściwy czas regulacji ma kluczowe znaczenie – systemy wymagają okresów stabilizacji pomiędzy regulacjami, aby uzyskać dokładne pomiary przepływu.[5]
Krok 4: Zablokuj swoje ustawienia i udokumentuj wszystko
Kiedy już osiągniesz idealny przepływ, czas zadbać o tę regulację.
- Użyj nakrętek zabezpieczających lub zacisków, aby zapobiec przesuwaniu się ustawienia
- Przetestuj wszystko w normalnych warunkach pracy – nie tylko na biegu jałowym
- Zapisz swoje ustawienia – zaufaj mi, podziękujesz sobie później
Co nagrywać:
- Początkowe położenie zaworu (przekręca się z zamkniętego)
- Osiągnięto końcowe natężenie przepływu
- Ciśnienie w układzie podczas pracy
- Data dostosowania
- Wszelkie nietypowe obserwacje
Regulacja określonych typów zaworów
Regulacja zaworu iglicowego
Zastawki iglicowe wymagają szczególnej ostrożności, ponieważ są bardzo wrażliwe:
- Zamknij całkowicie zawór, obracając go w kierunku zgodnym z ruchem wskazówek zegara, aż będzie dobrze osadzony (nie dokręcaj zbyt mocno!)
- Otwórz powoli, obracając w kierunku przeciwnym do ruchu wskazówek zegara
- Dokonuj bardzo małych regulacji – 1/8 obrotu lub mniej
- Stała wydajność niezależnie od wahań ciśnienia
Wskazówka:Jeśli regulujesz zawór iglicowy mieszanki paliwowej, zacznij od mieszanki ubogiej (mniej paliwa) i stopniowo dodawaj więcej, aż uzyskasz płynną pracę. Zapobiega to zalaniu i potencjalnym uszkodzeniom.
Ważna uwaga: po wstępnej regulacji może zaistnieć potrzeba ponownego dostrojenia, gdy system będzie działał przez jakiś czas pod pełnym obciążeniem. Nie zdziw się, jeśli w ciągu pierwszych kilku godzin pracy sytuacja nieznacznie się zmieni.
Dławienie zaworu kulowego
Zawory kulowe są bardziej wyrozumiałe w przypadku regulacji:
- Całkowicie zamknąć zawór
- Otwórz jeden pełny obrót jako punkt wyjścia
- Dostosuj stopniowo, aż osiągniesz pożądany przepływ
Zawory te radzą sobie z większymi regulacjami lepiej niż zawory iglicowe.

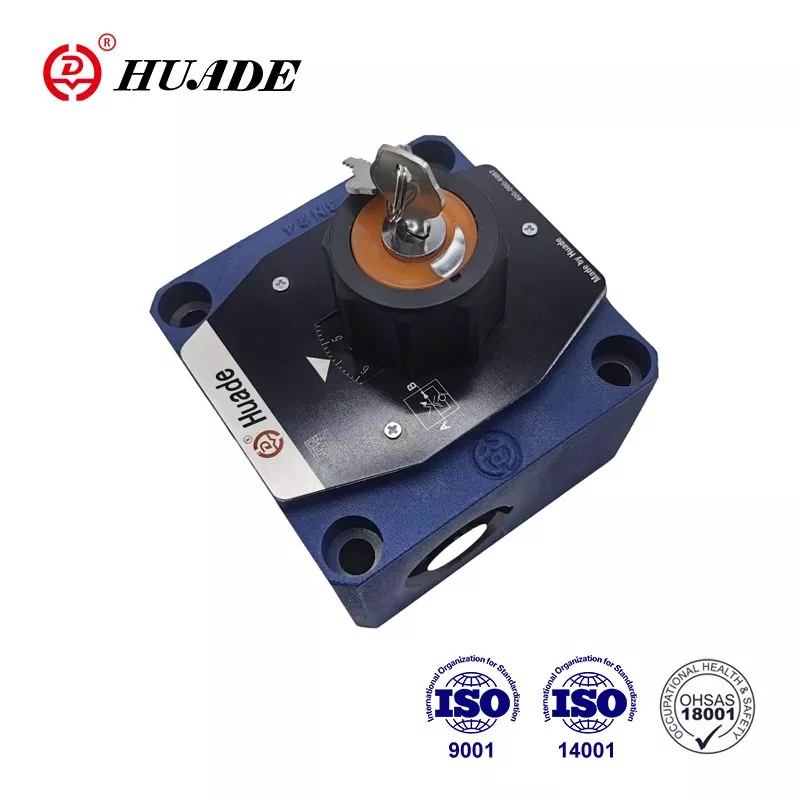

Regulacja zaworu z kompensacją ciśnienia
Zawory te są łatwiejsze w regulacji, ponieważ utrzymują stały przepływ:
- Odblokuj mechanizm regulacji, jeśli posiada blokadę
- Obróć pokrętło regulacyjne.
Ważne: Sprawdź etykietę zaworu. Zwykle zgodnie z ruchem wskazówek zegara = mniejszy przepływ, ale niektórzy producenci mają odwrotnie. - Wewnętrzny kompensator automatycznie radzi sobie ze zmianami ciśnienia
- Zablokuj ustawienie, gdy przepływ będzie satysfakcjonujący
Jak zauważono podczas badań nad układami hydraulicznymi, w zaworach z kompensacją ciśnienia zastosowano suwaki kompensacyjne, które utrzymują stały przepływ poprzez automatyczną regulację zmian ciśnienia, a mechanizmy tłumiące zapobiegają przemieszczaniu się pomiędzy pompą a zaworem.[6]
Nieskompensowana regulacja zaworu
Wymagają one większej uwagi na ciśnienie w układzie:
- Podczas regulacji monitoruj zarówno przepływ, jak i ciśnienie
- Skorzystaj z wykresów producenta, aby skorelować ustawienia z natężeniami przepływu
- Należy pamiętać, że zmiany ciśnienia będą miały wpływ na przepływ
- Może wymagać ponownej regulacji, jeśli ciśnienie w układzie zmienia się podczas pracy
Typowe problemy i rozwiązania
Możliwe przyczyny: Zabrudzenie, korozja lub brak smarowania
Rozwiązanie: Oczyść i nasmaruj mechanizm regulacyjny
Możliwe przyczyny: Luźna śruba regulacyjna, zużyte elementy, zmiany ciśnienia w układzie
Rozwiązanie: Dokładnie sprawdź, czy wszystkie nakrętki zabezpieczające są dokręcone, w razie potrzeby wymień zużyte części, rozważ wymianę na zawory z kompensacją ciśnienia w przypadku niestabilnych systemów
Możliwe przyczyny: Kawitacja, przepływ turbulentny, zbyt mały rozmiar zaworu
Rozwiązanie: Sprawdź, czy zawór ma odpowiedni rozmiar do danego zastosowania, zmniejsz spadek ciśnienia lub zainstaluj osprzęt antykawitacyjny
Możliwe przyczyny: Zużyte uszczelki, uszkodzony korpus zaworu
Rozwiązanie: Wymień uszczelki lub cały zawór, jeśli korpus jest uszkodzony
Możliwe przyczyny: Zatkane kanały, zużyte części wewnętrzne
Rozwiązanie: Wyczyść zawór od wewnątrz, wymień zużyte elementy

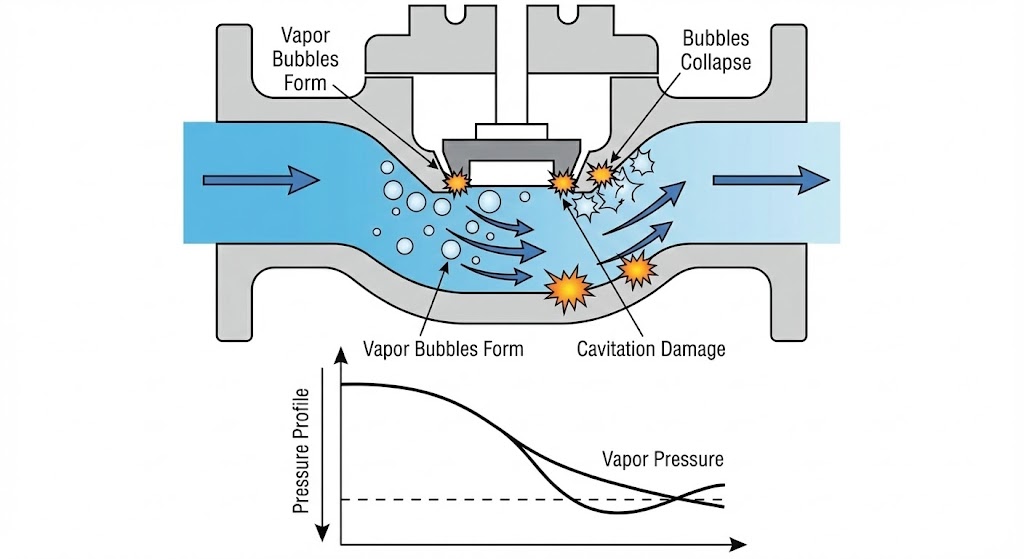

Zrozumienie kawitacji w zaworach regulacyjnych
Kawitacja jest jednym z najbardziej destrukcyjnych zjawisk wpływających na zawory regulacyjne. Występuje, gdy lokalne ciśnienie w zaworze spada poniżej ciśnienia pary cieczy, powodując powstawanie pęcherzyków pary. Kiedy te pęcherzyki zapadają się następnie w obszarach o wyższym ciśnieniu, tworzą fale uderzeniowe, które mogą spowodować poważne uszkodzenia elementów wewnętrznych zaworów.[7]
Według badań Emersona kawitacja charakteryzuje się czterema podstawowymi negatywnymi skutkami: wysokim poziomem hałasu (często przekraczającym 110 dB), nadmiernymi wibracjami, uszkodzeniami materiałowymi w wyniku wżerów oraz pogorszeniem skuteczności kontroli przepływu.[8]Uszkodzenie zwykle objawia się jako szorstka, przypominająca żużel powierzchnia na elementach zaworu.
Strategie zapobiegania
Zapobieganie kawitacji ma kluczowe znaczenie dla trwałości zaworu. Eksperci branżowi zalecają kilka podejść:[9] [10]
- Wykończenie antykawitacyjne:Aby uniknąć nadmiernych spadków ciśnienia, należy upewnić się, że zawór ma odpowiedni rozmiar do zastosowania
- Stopniowanie spadku ciśnienia:Aby stopniowo rozkładać spadek ciśnienia, należy stosować wiele zaworów połączonych szeregowo lub wielostopniowo
- Wykończenie antykawitacyjne:Zainstaluj specjalistyczne wyposażenie z wieloma ścieżkami przepływu, które zwiększają współczynnik kawitacji (Xfz)
- Projekt systemu:Umieścić zawory na niższych wysokościach lub w chłodniejszych obszarach, aby zwiększyć ciśnienie za zaworem
- Wybór materiału:W przypadku elementów zaworów narażonych na kawitację należy stosować materiały utwardzane
Norma Międzynarodowej Komisji Elektrotechnicznej IEC 60534-8-4 zawiera szczegółowe metody przewidywania kawitacji i generowania hałasu w zaworach regulacyjnych.[11]
Czynniki wpływające na działanie zaworu
Zrozumienie tych czynników pomoże Ci dokonać lepszych dostosowań:
-
Właściwości płynu:Gęste płyny (o dużej lepkości) przepływają wolniej niż płyny rzadkie; zmiany temperatury wpływają na grubość płynu; ciecze żrące mogą wymagać specjalnych materiałów zaworów.
Badania wskazują, że parametry zaworu, takie jak średnica rdzenia, sztywność sprężyny i średnica otworu tłumiącego, znacząco wpływają na dynamikę przepływu.[12] - Projekt systemu:Rozmiar i układ rur wpływają na spadek ciśnienia; właściwy dobór zaworu ma kluczowe znaczenie dla dobrej kontroli; wsparcie i wyrównanie zapobiegają naprężeniom mechanicznym.
- Warunki pracy:Wahania ciśnienia w większym stopniu wpływają na zawory niekompensowane; ekstremalne temperatury mogą uszkodzić elementy zaworu; zanieczyszczenie płynu może zatykać kanały zaworów.
Wskazówki dotyczące konserwacji zapewniające optymalną wydajność
Regularne zadania konserwacyjne:
- Co miesiąc czyść zawór i jego okolice
- Podczas rutynowych kontroli sprawdzaj szczelność
- Nasmaruj ruchome części zgodnie z zaleceniami producenta
- Wymień filtry, aby utrzymać płyn w czystości
- Kalibrować ustawienia przepływu raz w roku lub zgodnie z zaleceniami
Oznaki, że zawór wymaga uwagi:
- Trudności w dostosowaniu
- Niespójne natężenia przepływu
- Nietypowe dźwięki podczas pracy
- Widoczne nieszczelności lub korozja
- Nieprawidłowe zachowanie systemu
Scenariusze zastosowań w świecie rzeczywistym
Sprzęt produkcyjny
Problem:Szybkość posuwu hydraulicznego Twojej maszyny CNC jest niespójna, co powoduje słabe wykończenie powierzchni
Rozwiązanie:Wyreguluj zawór kontroli przepływu, aby utrzymać stałą prędkość skrawania, poprawiając jakość produktu i trwałość narzędzia
Systemy HVAC
Problem:W niektórych pokojach jest za gorąco, w innych zamarza
Rozwiązanie:Zrównoważyć przepływ wody przez obiegi grzewcze/chłodzące poprzez regulację strefowych zaworów sterujących
Podnośniki i prasy hydrauliczne
Problem:Gwałtowny ruch lub powolna praca wpływająca na produktywność
Rozwiązanie:Dostosuj kontrolę przepływu, aby uzyskać płynne, stałe prędkości odpowiadające wymaganiom procesu
Kluczem do sukcesu jest zrozumienie konkretnego typu zaworu, przestrzeganie odpowiednich procedur bezpieczeństwa i standardów branżowych oraz dokonywanie stopniowych regulacji przy jednoczesnym monitorowaniu wydajności systemu. Dzięki cierpliwości i dbałości o szczegóły będziesz w stanie zoptymalizować wydajność systemu i przedłużyć żywotność sprzętu.
Wniosek
Prawidłowa regulacja zaworów sterujących przepływem to umiejętność, która doskonali się wraz z praktyką. Zacznij od drobnych korekt, traktuj bezpieczeństwo jako priorytet i nie spiesz się. Pamiętaj, że każdy system jest inny, więc to, co sprawdza się w jednym zastosowaniu, może wymagać modyfikacji w innym.
Kluczem do sukcesu jest zrozumienie konkretnego typu zaworu, przestrzeganie odpowiednich procedur bezpieczeństwa i standardów branżowych oraz dokonywanie stopniowych regulacji przy jednoczesnym monitorowaniu wydajności systemu. Dzięki cierpliwości i dbałości o szczegóły będziesz w stanie zoptymalizować wydajność systemu i przedłużyć żywotność sprzętu.
Zachowaj ten przewodnik pod ręką w celach informacyjnych i nie wahaj się zapoznać z instrukcją swojego systemu lub skontaktować się ze specjalistą, jeśli nie masz pewności co do jakiejkolwiek procedury. Właściwa regulacja zaworów to inwestycja w niezawodność i wydajność systemu.
Skrócona lista kontrolna
Przed rozpoczęciem:
- ☑ System wyłączony i pozbawiony ciśnienia
- ☑ Włączone urządzenia zabezpieczające
- ☑ Zebrane narzędzia
- ☑ Zidentyfikowano docelowe natężenie przepływu
Podczas regulacji:
- ☑ Tylko małe, stopniowe zmiany
- ☑ Monitoruj przepływ i ciśnienie
- ☑ Poczekaj, aż system się ustabilizuje
- ☑ Ustawienia nagrywania
Po regulacji:
- ☑ Ustawienia zablokowane
- ☑ System przetestowany w normalnych warunkach
- ☑ Udokumentowane działanie
- ☑ Zaplanowana konserwacja
Pamiętaj: W razie wątpliwości skonsultuj się z doświadczonym technikiem lub producentem zaworu, aby uzyskać wskazówki dotyczące Twojego systemu. Zawsze odwołuj się do odpowiednich norm ANSI, ISA i ISO dla konkretnego typu zaworu i zastosowania.
Referencje
- Międzynarodowe Towarzystwo Automatyki (ISA). ISA 75.05.01-2016: Terminologia dotycząca zaworów regulacyjnych.
- Badanie charakterystyki dynamicznej nowego hydraulicznego zaworu sterującego przepływem wody pod wysokim ciśnieniem. Maszyny, 2024.
- Normy dotyczące zaworów — Amerykański Narodowy Instytut Normalizacyjny (ANSI), Międzynarodowa Organizacja Normalizacyjna (ISO) i Międzynarodowe Towarzystwo Automatyki (ISA).
- Seria norm ISA-75 dotyczących zaworów regulacyjnych. Międzynarodowe Towarzystwo Automatyki.
- Cyfrowe zawory hydrauliczne: Postęp badań, Helion, 2024,
- Zawór sterujący przepływem hydraulicznym z nadmiarem - instrukcja obsługi☑ Ustawienia nagrywania
- Kawitacja w zaworach regulacyjnych – przegląd techniczny. CLA-VAL, 2020.
- Kawitacja w zaworach regulacyjnych. Rozwiązania automatyzacyjne firmy Emerson.
- Kawitacja zaworu sterującego i zapobieganie hałasowi. Firma Valin.
- Jak zapobiegać kawitacji w motylkowych zaworach regulacyjnych. Blog ISA, dr Hans D. Baumann, PE, 2021.
- Baumann, HD & Monsen, J.F. „Powstrzymaj kawitację przed zniszczeniem końcówek zaworów sterujących”. Magazyn Valve World, 2018. Odniesienie do normy IEC 60534-8-4.
- Udoskonalenie konstrukcji i optymalizacja parametrów mikrozaworu sterującego przepływem. Raporty naukowe, 2023.
