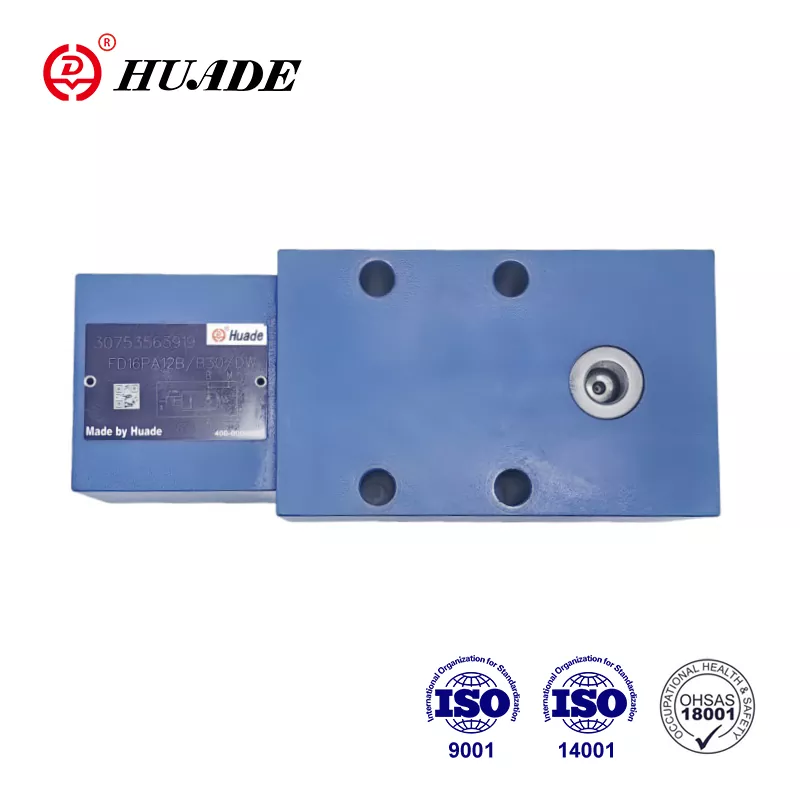

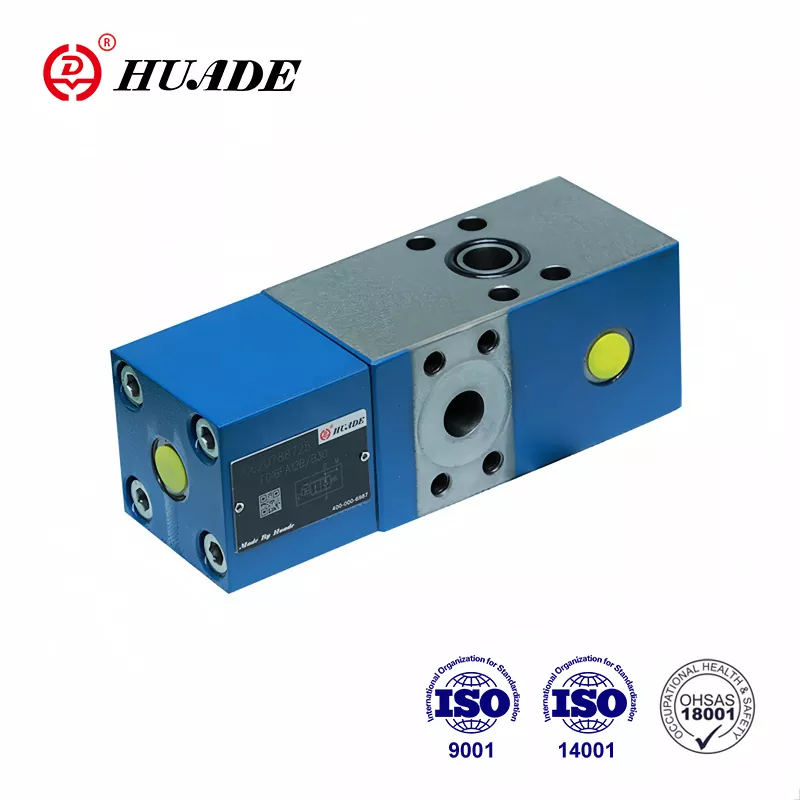

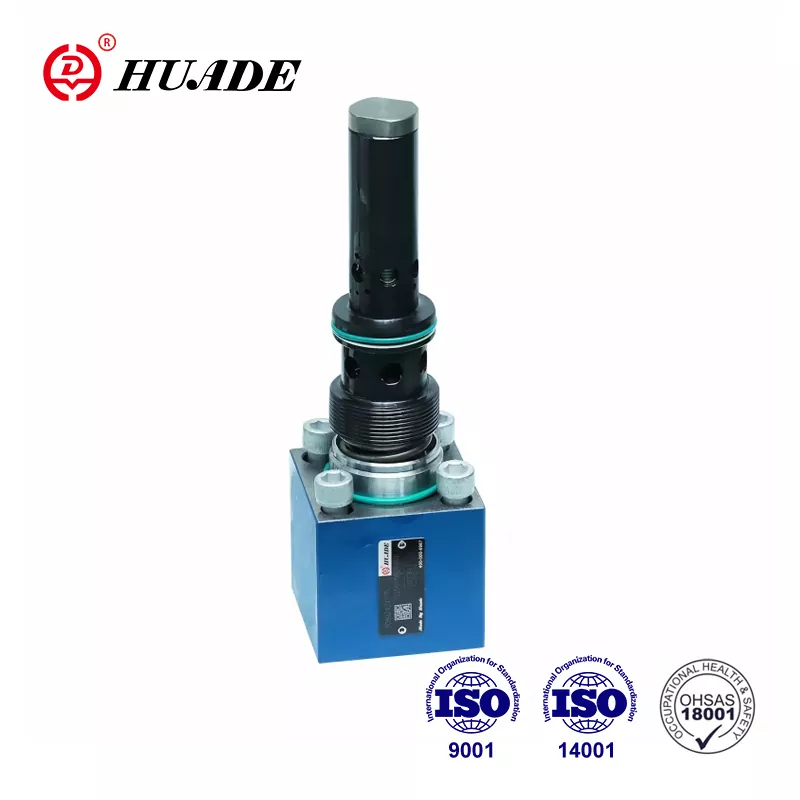

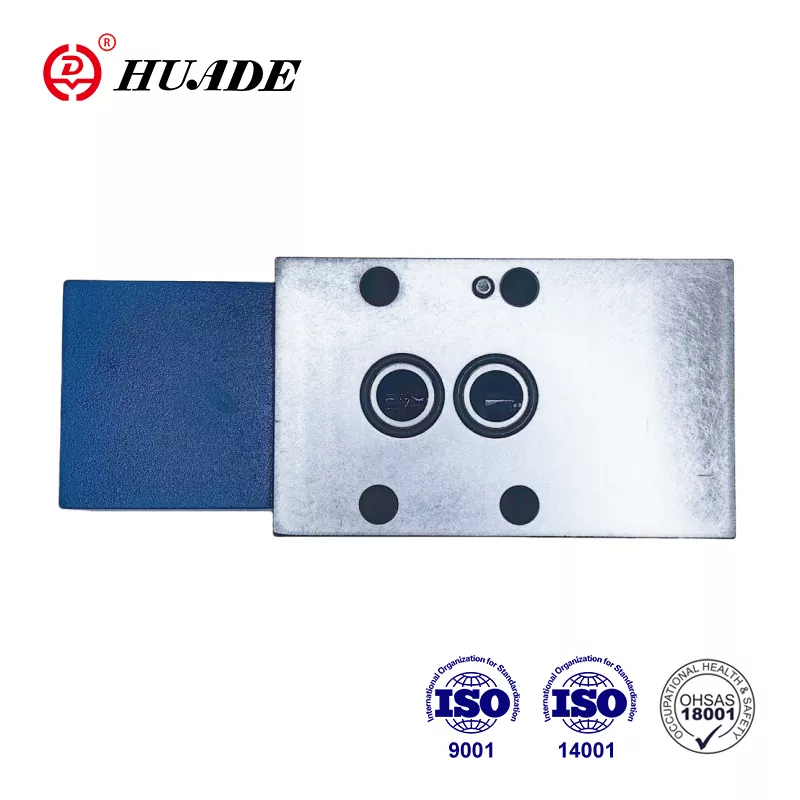

Zawór przepływowy FD 12 stosowany jest w układzie hydraulicznym do sterowania prędkością silnika hydraulicznego i cylindra. Ma wysoką jakość i niską cenę. Huade Hydraulic skutecznie kontroluje koszty produktów i zapewnia klientom niedrogie hydrauliczne zawory FD-check-Q-meter. Jednym z powodów dobrej jakości jest to, że Huade Hydraulic ma dobry system kontroli. Fabryka wprowadziła ponad 750 zaawansowanych urządzeń z całego świata. Wszystkie zawory przepływowe dostarczane przez Huade Hydraulic spełniają międzynarodowe standardy.
|
Ciśnienie robocze, przyłącza A, X (MPa) |
do 31,5 |
|
Ciśnienie robocze. port B (MPa) |
do 42 |
|
Ciśnienie pilota, przyłącze X (zakres regulacji przepływu) (MPa) |
min.2 do 3,5, maks.31,5 |
|
Ciśnienie pękania, A do B (MPa) |
0.2 |
|
Ciśnienie nastawcze dla zaworu nadmiarowego ciśnienia wtórnego (MPa) |
do 40 |
|
Przepływ (l/min) |
80 (rozmiar 12) 200 (rozmiar 16) |
|
Stosunek powierzchni otworu wstępnego |
powierzchnia gniazda grzybka/obszar szpuli pilotowej = 1/20 |
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30 do +80 |
|
Zakres lepkości (mm ²/s) |
10 do 800 |
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelki NBR) lub ester fosforanowy (do uszczelki FPM) |
Cechy:
▶ Schemat połączeń zgodnie z DIN 24 340, z D, ISO 5781 i CETOP - RP 121H
▶ Zawór zwrotny sterowany pilotem, szczelny. Miernik Check-Q kontroluje przepływ powrotny Q2 w odniesieniu do przepływu kierowanego na przeciwną stronę siłownika Q1 z cylindrami, należy uwzględnić stosunek powierzchni (Q2=Q1φ).
▶ Zawór obejściowy, swobodny przepływ w przeciwnym kierunku
▶ Opcjonalnie wbudowany zawór nadmiarowy ciśnienia wtórnego (tylko w przypadku zaworów z przyłączami kołnierzowymi).
Aplikacja:
Zawory Check-Q-meter FD12 stosowane są w układach hydraulicznych do wpływania na prędkość silników i cylindrów hydraulicznych niezależnie od obciążenia (zapobiegają uciekaniu). Dodatkowo dostępna jest izolowana funkcja zabezpieczająca przed pęknięciem rury.
Miernik Check-Q składa się zasadniczo z obudowy (1), grzybka głównego (2), części pilotującej (3), szpuli pilotującej (4), szpuli tłumiącej (5) i tłumika pilotującego (6).
Struktura zaworu Check-Q-Meter FD 12
Symbol zaworu Check-Q-Meter FD 12
Przykłady obwodów
Notatka:
Nie można używać dwóch mierników Q-check do sterowania dwoma cylindrami, które są mechanicznie zmuszone do wspólnego ruchu, ponieważ nie można zagwarantować synchronizacji i tego samego ciśnienia w każdym cylindrze.
Dlatego butle muszą być wyposażone w dwa sterowane pilotowo zawory zwrotne typu SL. Miernik Q-check jest zamontowany we wspólnym przewodzie.
W takim przypadku ciśnienie obciążenia nie może przekraczać 20 MPa!
