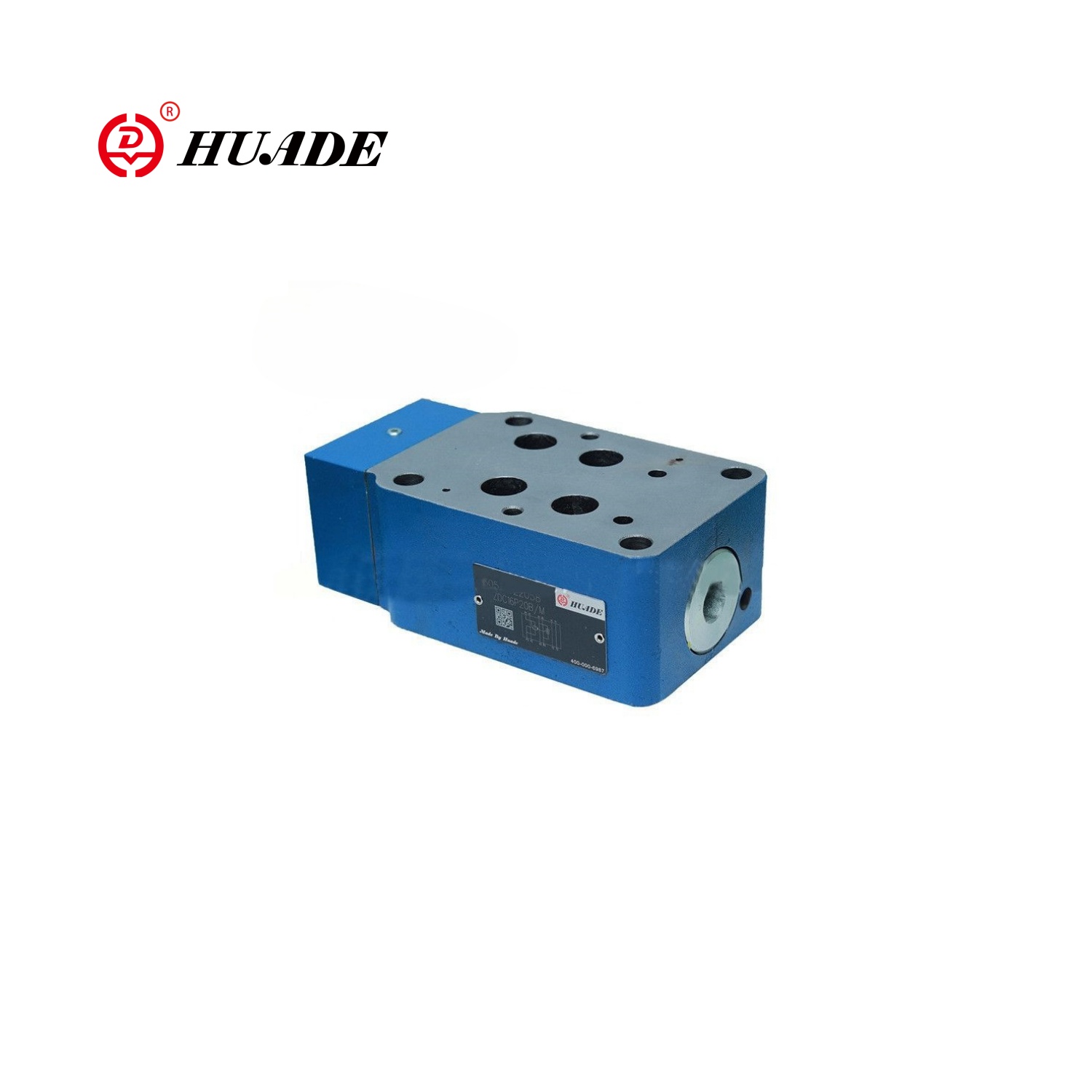

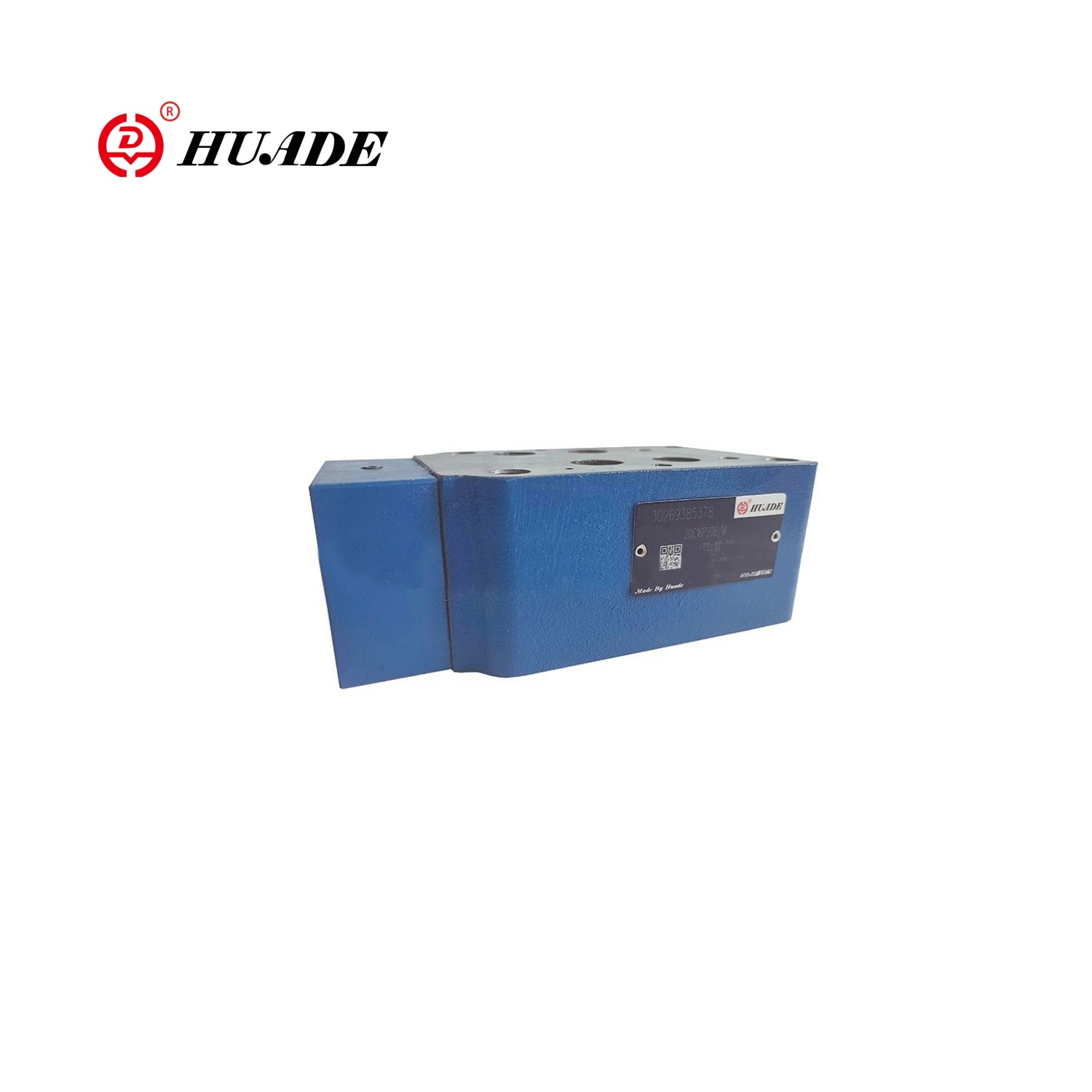

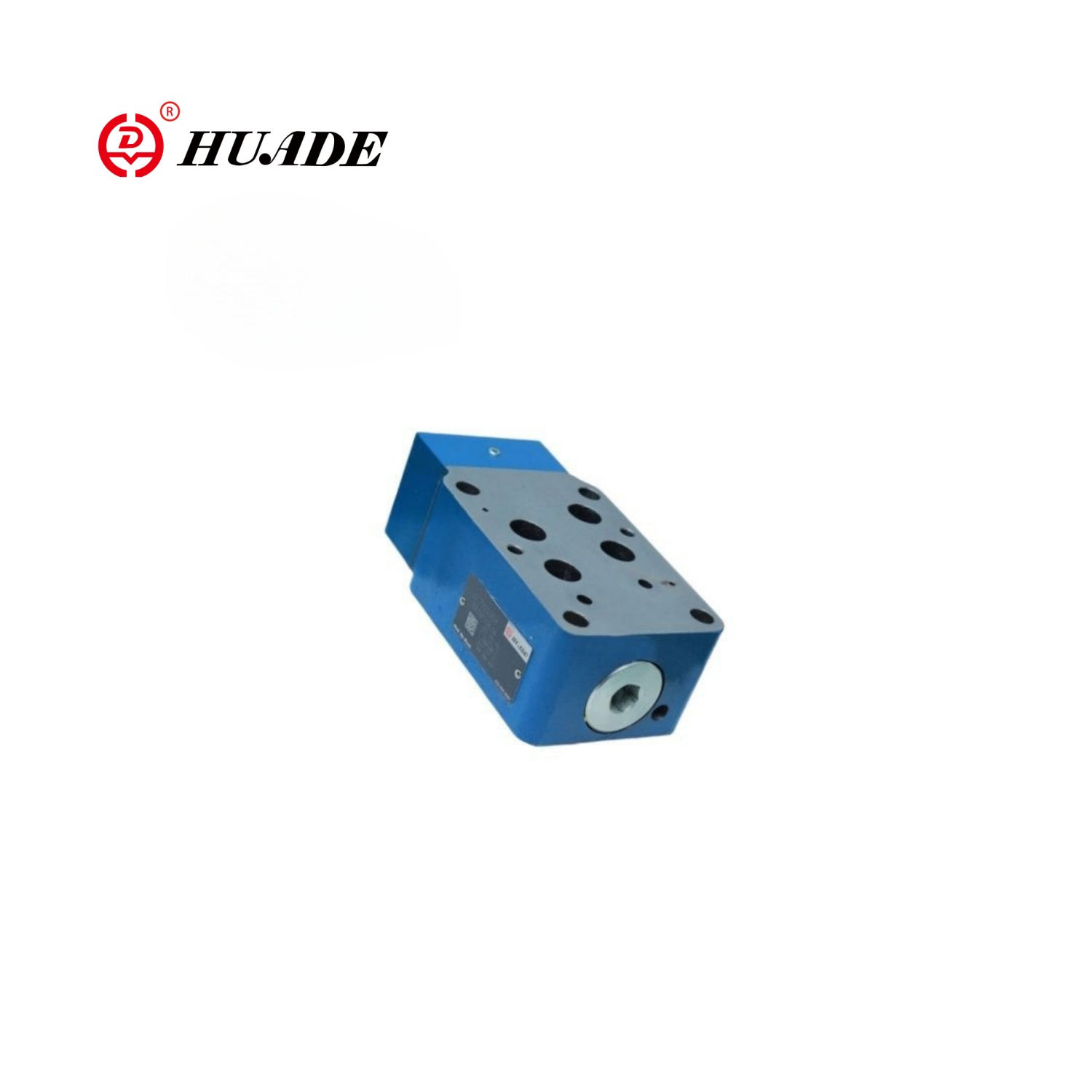

Kompensator ciśnienia miernika ZDC

Zasada pracy ZDC zaworu opiera się na mechanizmie dławiania i kompensacji ciśnienia. Kompensator ciśnienia miernika ZDC jest zwykle stosowany razem z proporcjonalnym zaworem kierunkowym Wrz w celu dostosowania przepływu poprzez kontrolowanie otwierania portu przepustnicy, przy użyciu kompensatora ciśnienia, aby zachować różnicę przed stałą portu przepustnicy, osiągając w ten sposób kompensację obciążenia. To sprawia, że ​​prędkość siłownika nie ma wpływu zmiany obciążenia, poprawiając stabilność i dokładność kontroli systemu.

Parametr produktu kompensatora ciśnienia miernika ZDC

Funkcja produktu i zastosowanie kompensatora ciśnienia miernika ZDC

Cechy:

▶ Załaduj kompensację w porcie P do A lub P do B za pomocą wbudowanego zaworu wahadłowego

▶ Wersja 2-drogowa „P”

▶ Wersja 3-drogowa „P T” (NS10-25)

▶ Kontrola przepływu podczas pracy z proporcjonalnym zaworem kierunkowym

Aplikacja:

Kompensator ciśnienia miernika ZDC jest szeroko stosowany w maszynach metalurgicznych, maszynach metalurgicznych, maszynach metalurgicznych.

Funkcja i sekcja kompensatora ciśnienia miernika ZDC

Zawory ZDC kompensatora ciśnienia miernika są bezpośrednio obsługiwane kompensatory ciśnieniowe o mierniku o projekcie 2 lub 3-kierunkowym.

Są one używane do kompensacji obciążenia jako kompensator ciśnienia metra w kanale P.

Zawory te w zasadzie składają się z obudowy (1), szpuli kontrolnej (2), sprężyny ściskowej (3) z podkładką sprężynową (4) i osłoną (5) ze zintegrowanym zaworem wahadłowym (6).

Sprężyna kompresyjna (3) utrzymuje szpulę kontrolną (2) w pozycji otwartej od P1 do P, gdy różnica ciśnienia P1 do A1 lub P1 do B1 jest mniejsza niż 1,0 MPa.

Jeśli różnica ciśnienia przekracza 1.o MPa, wówczas szpula kontrolna (2) jest przenoszona w lewo, aż do przywrócenia różnicy ciśnienia.

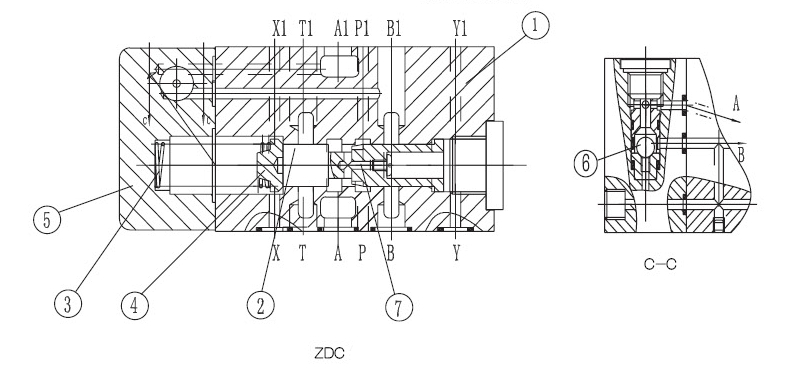

Struktura Kompensator ciśnienia miernika ZDC

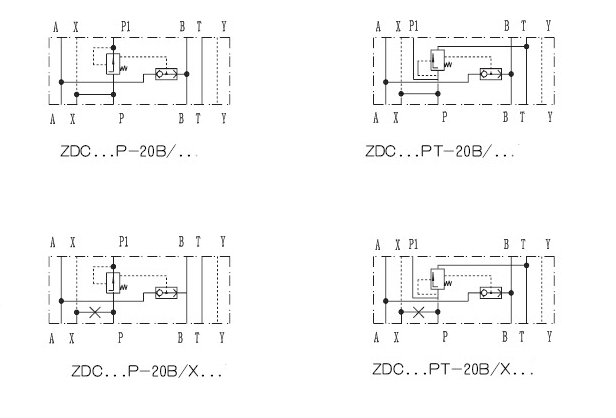

Symbole kompensatora ciśnienia miernika ZDC
