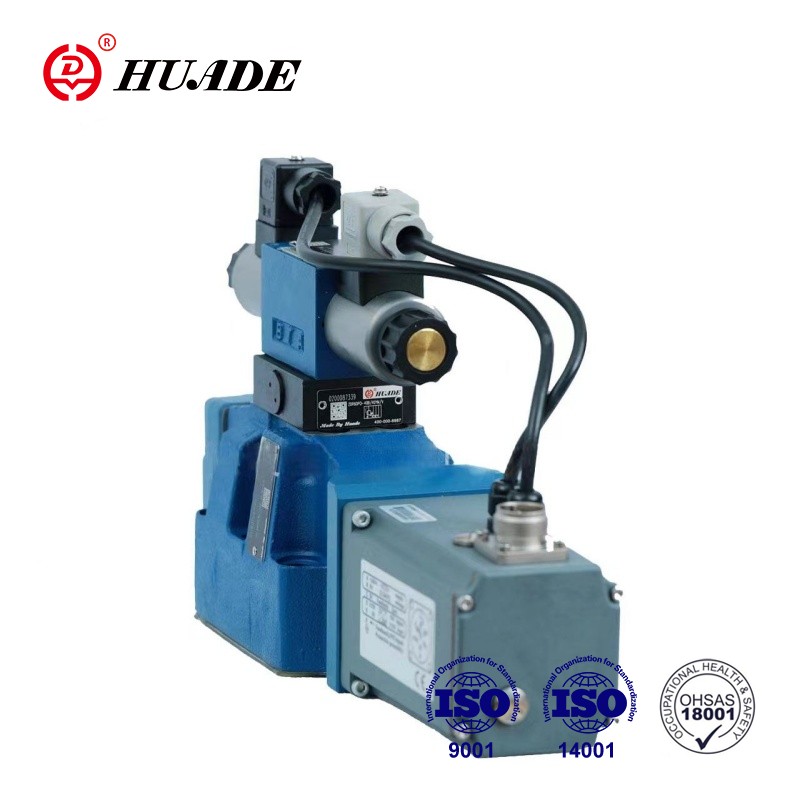

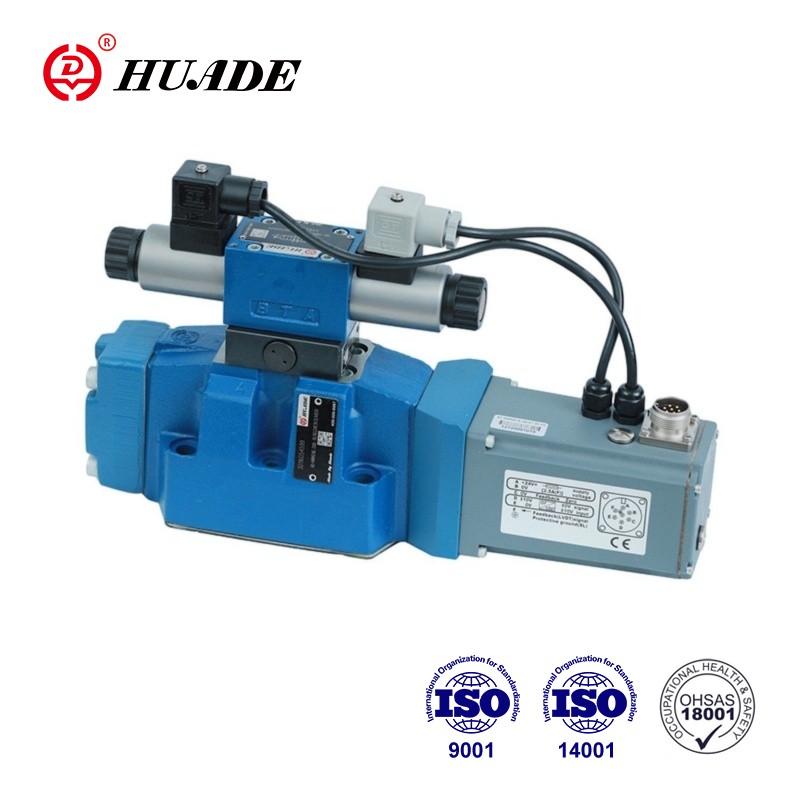

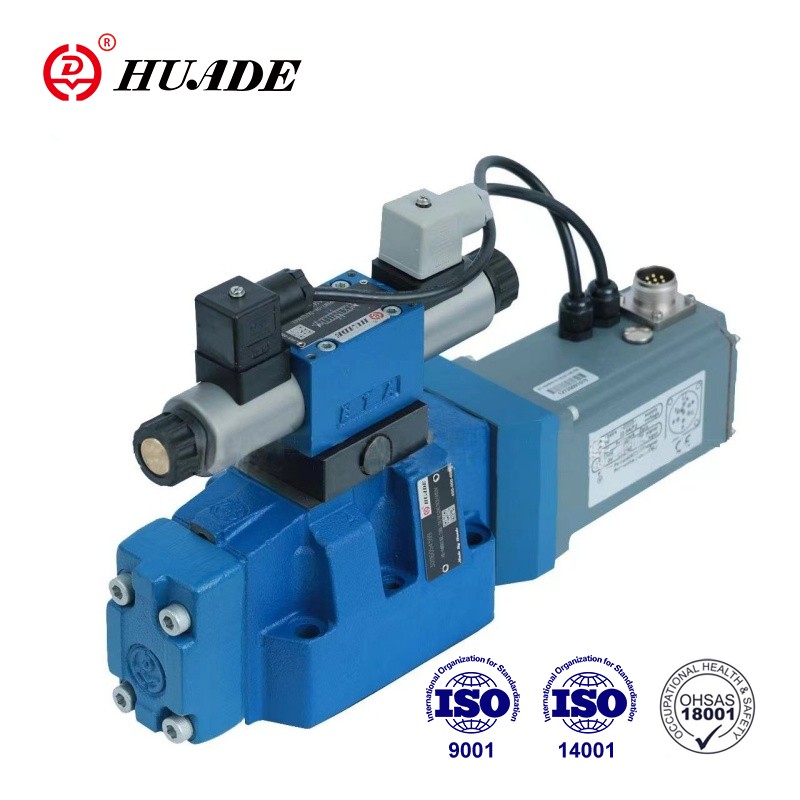

Zawory proporcjonalne typu 4WRTE to sterowane pilotowo rozdzielacze z elektrycznym sprzężeniem zwrotnym położenia, zintegrowaną elektroniką (OBE) i opcjonalnym monitorowaniem położenia suwaka. Wysoka precyzja, szybka reakcja i stabilne sterowanie zaworem proporcjonalnym WRTE-4X sprawiają, że jest on kluczowym elementem wielu systemów przemysłowych.
| Ogólny | ||||||
| Rozmiary | 10 | 16 | 25 | 27 | 32 | 35 |
| Waga (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| Informacje dotyczące pozycji montażowej i uruchomienia | Najlepiej poziomo | |||||
| Zakres temperatury otoczenia (°C) | -20..+50 | |||||
| Maksymalny czas przechowywania (lata) | 1 *(jeśli przestrzegane są warunki przechowywania, patrz instrukcja obsługi 07600-B) | |||||
| Wartości MTTF zgodnie z EN ISO 13849 Lata | 150 (więcej informacji w karcie katalogowej 08012) | |||||
| Jego badania są zgodne z normą DIN EN 60068-2-6 | 10.. 2000 Hz /maksymalnie 10 g/10 cykli /3 osie | |||||
| Test hałasu zgodnie z normą DIN EN 60068-2-64 | 20...2000 Hz/10 gS /30 g szczyt/30 min. /3 osie | |||||
| Wstrząsy transportowe zgodnie z normą DIN EN 60068-2-27 | 15 g / 11 ms /3 wstrząsy /3 woły | |||||
| Wilgotne ciepło, cykliczne, zgodnie z DIN EN 60068-2-30 | Wariant 2 +25°C...+55C, 90%...97% wilgotności względnej, 2 cykle po 24 godz. | |||||
Cechy:
▶Konstrukcja zwiększająca niezawodność i bezpieczeństwo
1.Automatyczna kompensacja ciśnienia w komorach regulacyjnych stopnia głównego za pomocą pilota sterującego
2. Suwak sterujący stopnia głównego w położeniu środkowym ze sprężyną i/lub w położeniu przesuniętym
3.Opcjonalnie z monitorowaniem położenia suwaka
▶Elastyczny – odpowiedni do kontroli położenia, prędkości i ciśnienia
▶Precyzja – wysoka czułość reakcji i mała histereza
Aplikacja:
proporcjonalny zawór kierunkowy WRTE-4X może być szeroko stosowany w przemyśle petrochemicznym, produkcji samochodów, inteligentnym sprzęcie, energetyce, przemyśle metalurgicznym i innych gałęziach przemysłu.
Zawór WRTE-4X składa się zasadniczo z 3 głównych zespołów:
1. Obudowa (1) z suwakiem sterującym stopniem głównym (2) i opcjonalnym monitorowaniem położenia suwaka (13)
2. Zintegrowana elektronika (opcjonalnie z membraną zabezpieczającą elektronikę (14)) z indukcyjnym przetwornikiem położenia (3) stopnia głównego
3.Zawór sterujący pilotem (4) z zespołem suwaka sterującego/gniazda (5), indukcyjnym przetwornikiem położenia (6) i zwrotnym ciśnieniem dla położenia centralnego suwaka sterującego stopnia głównego (2).
Przy odłączonych elektromagnesach proporcjonalnych (7; 8) centralne położenie suwaka sterującego stopnia głównego (2) dzięki sprężynie centrującej (9) i zwrotowi ciśnienia. Sterowanie suwakiem sterującym stopniem głównym (2) za pomocą pilota sterującego ( 4) → suwak sterujący stopnia głównego (2) jest ustawiony w sposób regulowany. Sterowanie suwakiem sterującym zaworu sterującego pilotem (4) poprzez zmianę siły elektromagnesu elektromagnesów proporcjonalnych (7;8). Podłączenie sterowania i wartości rzeczywistych w zintegrowanej elektronice. Zasilanie olejem sterującym do pilota sterującego wewnętrznie przez przyłącze P lub zewnętrznie przez przyłącze X Powrót oleju sterującego wewnętrznie przez przyłącze T lub zewnętrznie przez Y do zbiornika. Przy wartości zadanej O V elektronika steruje suwak sterujący stopniem głównym (2) w położeniu środkowym.
Symbol Proporcjonalny zawór kierunkowy WRTE-4X
