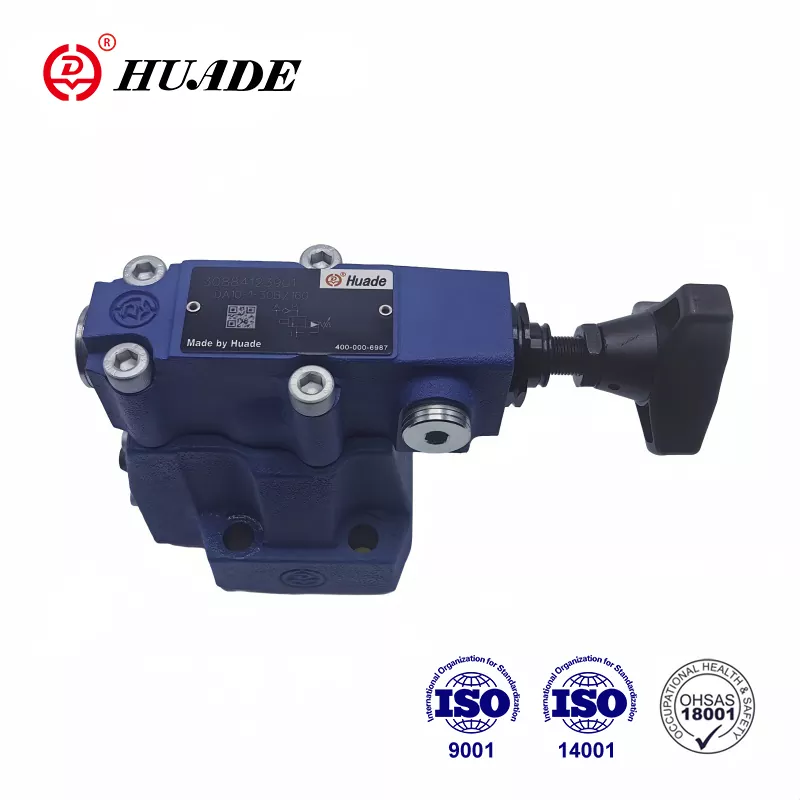

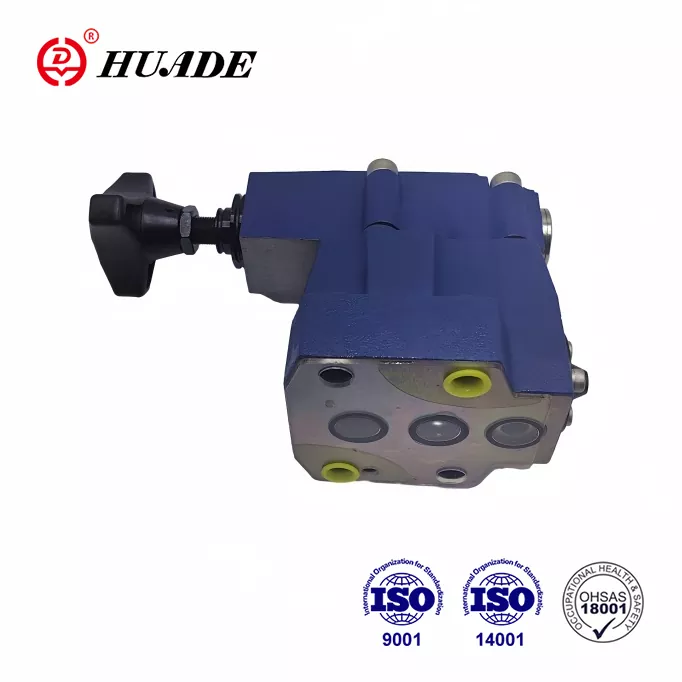

Zawór odcinający ciśnienie DA

Jako wiodąca marka w chińskiej branży hydraulicznej, hydrauliczne zawory ciśnieniowe Huade® są preferowane przez rynek ze względu na ich jakość porównywalną z markami pierwszego poziomu po bardziej przystępnych cenach. Zawór nadmiarowy ciśnienia Huade® DA może zastąpić produkty seryjne oferowane przez firmę Rexroth dzięki dwóm długoterminowym współpracom. Wszystkie oddziały przedsiębiorstwa przeszły trzy główne certyfikaty systemów krajowych, a mianowicie ISO9001, ISO14001 i OH SAS18001. Huade Hydraulic wprowadziło ponad 750 zaawansowanych urządzeń z całego świata. Posiada również dobry system kontroli, aby zapewnić doskonałą wydajność każdego zaworu ciśnieniowego.

Parametr produktu ciśnieniowego zaworu odcinającego DA

Cecha produktu i zastosowanie ciśnieniowego zaworu odcinającego DA

Cechy:

▶ Do montażu płytowego:

▶ 4 elementy regulacyjne:

● Pokrętło

● Tuleja z sześciokątem wewnętrznym i kołpakiem ochronnym

● Zamykane pokrętło ze skalą

● Pokrętło ze skalą

▶ 3 stopnie ciśnienia

▶ Rozładunek uruchamiany elektromagnesem poprzez wbudowany zawór kierunkowy

Funkcja, przekrój i symbole ciśnieniowego zaworu odcinającego DA

Zawory sterujące ciśnieniem typu DA są sterowanymi pilotowo zaworami odcinającymi ciśnienie. Służą do przełączania przepływu pompy na bezciśnieniowe obejście, gdy tylko osiągnięte zostanie ciśnienie ładowania akumulatora. Dalsze zastosowania zaworu obejmują systemy wyposażone w pompy wysokiego i niskiego ciśnienia. W takim przypadku pompa niskociśnieniowa zostaje przełączona na bezciśnieniowy by-pass zaraz po osiągnięciu ustawionego wysokiego ciśnienia.

Zawory odcinające ciśnienie DA zasadniczo składają się z zaworu głównego z zespołem suwaka głównego, zaworu pilotowego z elementem regulującym ciśnienie i zaworu zwrotnego. W zaworach o wielkości 10 zawór zwrotny jest wbudowany w zawór główny. W zaworach o wielkości 25 i 32 zawór zwrotny jest wbudowany w oddzielną płytę instalowaną pod zaworem głównym.

Zawór odcinający ciśnienie typu DA

Przekierowanie przepływu pompy z P do A lub P do T.

Pompa tłoczy przepływ przez zawór zwrotny (1) do układu hydraulicznego (P do A). Ciśnienie w porcie A działa za pośrednictwem przewodu sterującego (3) na suwak sterujący pilotem (4). Jednocześnie ciśnienie w porcie P przechodzi przez kryzy (5) i (7) na obciążoną sprężyną stronę suwaka głównego (6) i grzybka (8) w zaworze pilotowym (2). Po osiągnięciu ustawionego ciśnienia odcięcia w układzie hydraulicznym grzybek (8) unosi się w oparciu o sprężynę (9). Płyn pod ciśnieniem przepływa teraz przez otwory (5) i (7) do komory sprężyny (11). Z

w tym przypadku płyn jest zawracany do zbiornika albo wewnętrznie poprzez przewód sterujący w zaworze typu DA...30B/... lub zewnętrznie poprzez przewód sterujący w zaworze typu DA.30B/..Y... Ze względu na kryzy (5) i (7), na suwaku głównym (6) występuje teraz spadek ciśnienia. Suwak główny (6) podnosi się teraz ze swojego gniazda i otwiera połączenie od P do T. Zawór zwrotny (1) dozuje teraz połączenie od A do P. Grzybek (8) jest teraz utrzymywany w pozycji otwartej przez ciśnienie w układzie za pośrednictwem pilota szpula (4).

Przekierowanie przepływu pompy z P do Tor P do A.

Powierzchnia szpuli pilota (4) jest o 17% większa od powierzchni efektywnej grzybka (8). Efektywna siła działająca na suwak pilotujący (4) jest zatem o 17% większa niż efektywna siła działająca na grzybek (8). Kiedy ciśnienie siłownika spada w stosunku do ciśnienia odcięcia na zaworze, które odpowiada różnicy ciśnień przełączających, sprężyna (9) dociska grzybek (8) do jego gniazda. Następnie po stronie głównej szpuli (6) obciążonej sprężyną wytwarza się ciśnienie. W połączeniu ze sprężyną (10) zamyka to szpulę główną (6) i izoluje połączenie od P do T. Strumień pompy przechodzi ponownie przez zawór zwrotny (1) do układu hydraulicznego (P do A).

konstrukcja DA10...30B

Symbole DA...30B
