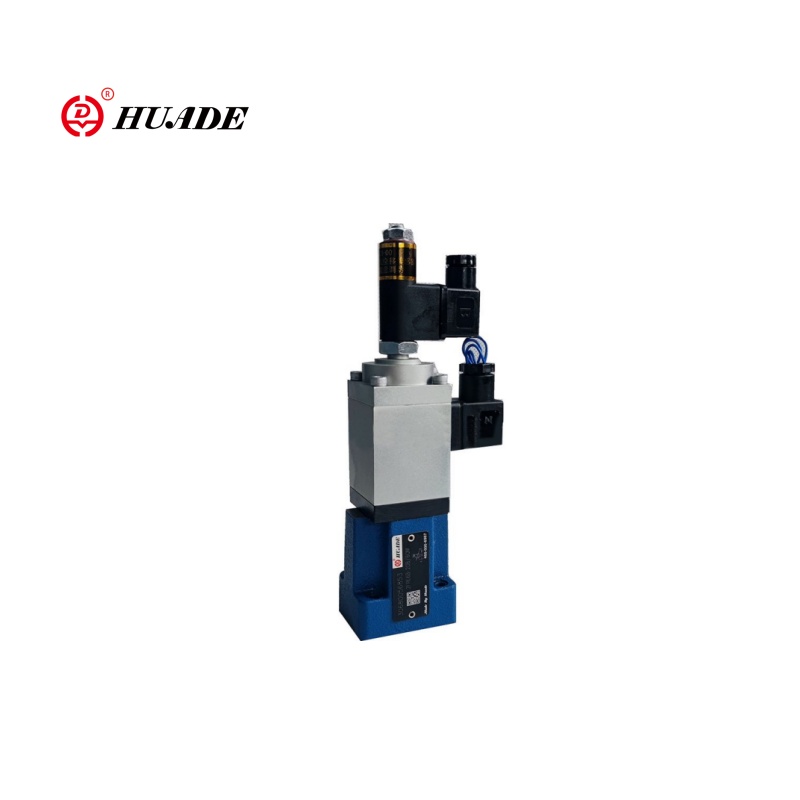

Proporcjonalny zawór kontroli przepływu 2fre6

Proporcjonalny zawór kontroli przepływu 2FRE6 kontroluje szybkość przepływu stopnie przez sygnał 0 ~ 10 V / 4 ~ 20 mA, aby osiągnąć precyzyjną regulację prędkości. 2 FRE6 Zawór proporcjonalny ma funkcję kompensacji ciśnieniowej, która może zapewnić, że fluktuacje ciśnienia nie wpływają na szybkość przepływu i utrzyma stabilne natężenie przepływu. Ten zawór 2FRE6 jest odpowiedni dla systemów hydraulicznych o ograniczonej przestrzeni i dla dynamicznych wymagań dotyczących regulacji przepływu.

Parametr produktu proporcjonalnego zaworu sterującego przepływem 2fre6

Hydrauliczny
Histereza	＜ ± 1%QMAX
Powtarzalność	＜ 1%qmax
Stopień zanieczyszczenia (μM)	≤20
Płyn ciśnieniowy	Olej mineralny (dla uszczelnienia NBR), ester fosforanowy (dla uszczelki FPM)
Zakres lepkości (MM2/S)	2.8 do 380
Zakres temperatury płynu ciśnieniowego (℃）	-20 ~+70
Instalacja	fakultatywny
Elektryczny
Typ napięcia	DC
Rezystancja cewki elektromagnesu (ω)	Wartość zimna przy 20 ℃ 5,4, maksymalna ciepła wartość 8.2
Max. Moc (VA)	50
Indukcyjność (MH)	6 do 8
Częstotliwość oscylatora (kHz)	2.5

Funkcja produktu i zastosowanie proporcjonalnego zaworu sterującego przepływem 2fre6

Cechy:

▶ Zawór z kompensatorem ciśnienia dla kompensowanej przez ciśnienie kontroli przepływu

▶ Uruchomienie za pomocą proporcjonalnego elektromagnesu

▶ Z sprzętem zwrotnym w pozycji elektrycznej otworu kontrolnego

▶ Cewka przetwornika pozycji można przesuwać osiowo, dzięki czemu regulacja punktu zerowego jest łatwa, bez konieczności dotykania elektroniki (elektryczna-hydrauliczna)

▶ Kontrola przepływu jest możliwa w obu kierunkach za pomocą płyty kanapkowej prostownika

Aplikacja:

Dwukierunkowy proporcjonalny zawór sterowania przepływem 2FRE6 jest szeroko stosowany w automatyzacji przemysłowej i narzędzi maszynowych, koparniach/ładowarkach oraz innych maszynach inżynieryjnych, metallurgii i ciężkim sprzęcie, sprzęcie testowym i laboratoriom itp.

 Funkcja i sekcja proporcjonalnego zaworu kontroli przepływu 2fre6

Typ 2fre ... Proporcjonalne zawory sterujące przepływem mają funkcję 2-drogową. Mogą, na podstawie zastosowanej wartości polecenia elektrycznego, regulować przepływ, który jest kompensowany ciśnienie i temperaturę.

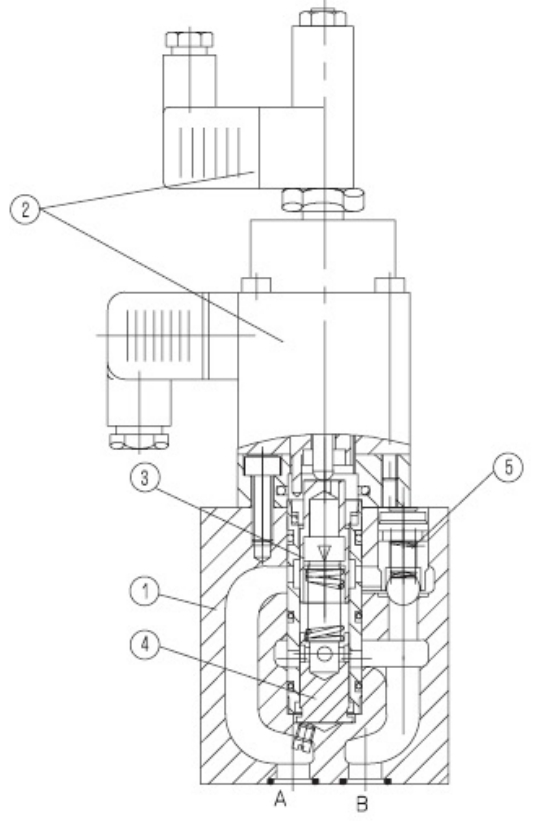

Zasadniczo składają się z obudowy (1), proporcjonalnego elektromagnesu z przetwornikiem pozycji indukcyjnej (2), otworu pomiarowego (3), kompensatora ciśnienia (4), a także opcjonalnego zaworu kontrolnego (5).

Proporcjonalny zawór kontroli przepływu 2fre 6 B

Ustawienie przepływu jest określane (0 do 100 %) przy potencjometrze wartości dowodzenia. Zastosowana wartość polecenia dostosowuje się za pośrednictwem wzmacniacza, a także proporcjonalnego elektromagnesu, kryzy pomiarowej (3). Położenie otworu pomiarowego (3) jest uzyskiwane przez przetwornik pozycji indukcyjnej. Wszelkie odchylenia od wartości polecenia są kompensowane przez kontrolę sprzężenia zwrotnego.

Kompensator ciśnienia (4) utrzymuje spadek ciśnienia w otworze pomiarowym (3) przy stałej wartości. Przepływ jest zatem kompensowany obciążenie.

Mały dryf temperatury osiąga się ze względu na zaprojektowanie otworu pomiarowego.

Przy wartości polecenia 0 % otwór pomiarowy jest zamknięty.

W przypadku utraty mocy lub przerwy kabla w przetworniku pozycji zamyka się otwór pomiarowy.

Z wartości poleceń 0 % możliwy jest start wolny od skoku. Za pośrednictwem dwóch ramp w ramach wzmacniacza elektrycznego możliwe jest opóźnienie otwierania i zamknięcia pomiaru B

Otwór.

Za pośrednictwem zaworu kontrolnego (5) Możliwe jest swobodny przepływ od B do A.

Proporcjonalny zawór sterujący przepływem typ 2fre 6 A:

Funkcja tego zaworu jest w zasadzie taka sama jak zawór typu 2fre 6 B:

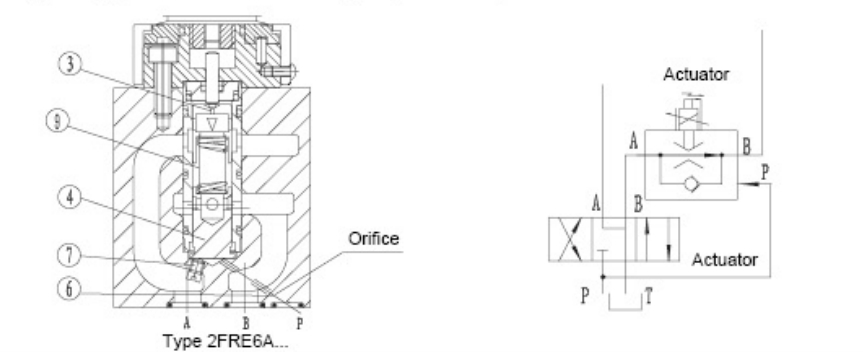

Aby stłumić skok start-up, gdy otwór pomiarowy (3) (wartość dowodzenia> 0%), istnieje przepis, aby kompensator ciśnienia (4) był przechowywany przez port P (6). Połączenie wewnętrzne (7) między portem A a kompensatorem ciśnienia (4) jest podłączone. Przez port zewnętrzny P (6) ciśnienie w porcie P, zanim zawór kierunkowy (8) działa na kompensator ciśnienia (4) i trzyma go przed siłą sprężynową (9) w pozycji zamkniętej. Jeśli zawór kierunkowy (8) jest przełączony z P na B, wówczas kompensator ciśnienia (4) przesuwa się z pozycji zamkniętej

w pozycji regulacyjnej, a zatem unika się skoku start-up.

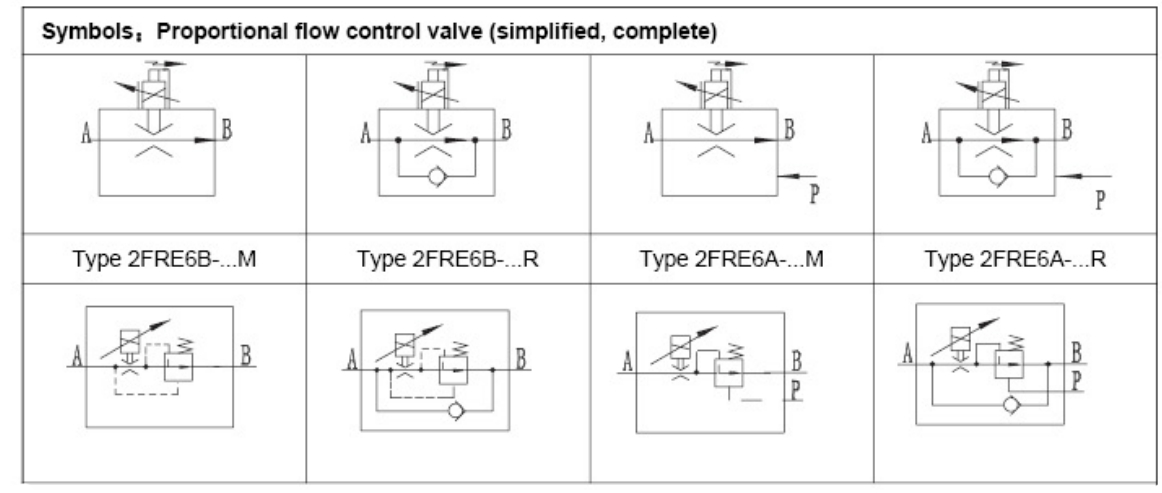

Symbole proporcjonalnego zaworu sterującego przepływem 2fre6
