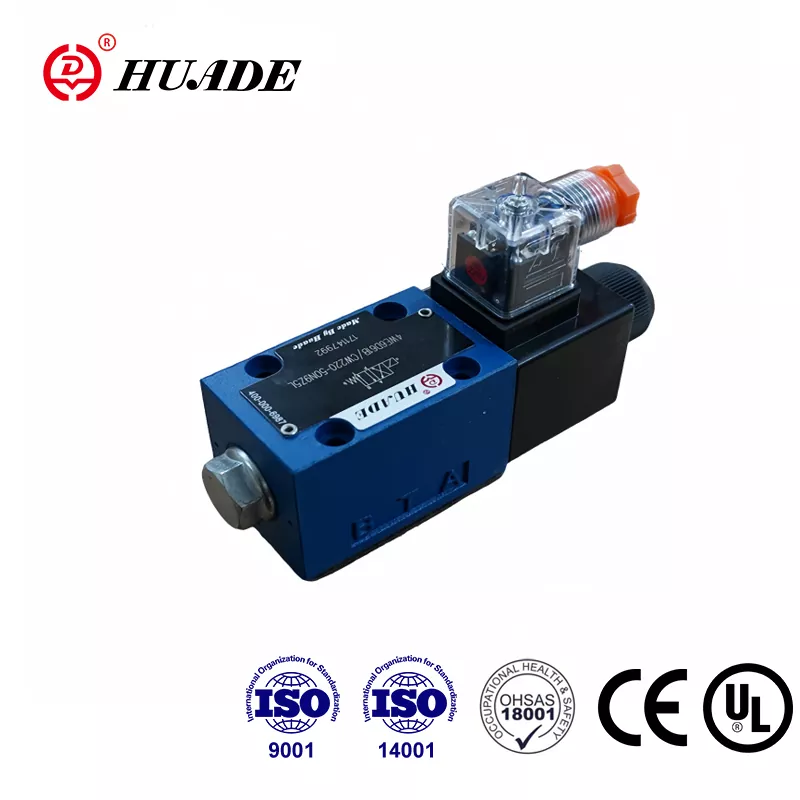

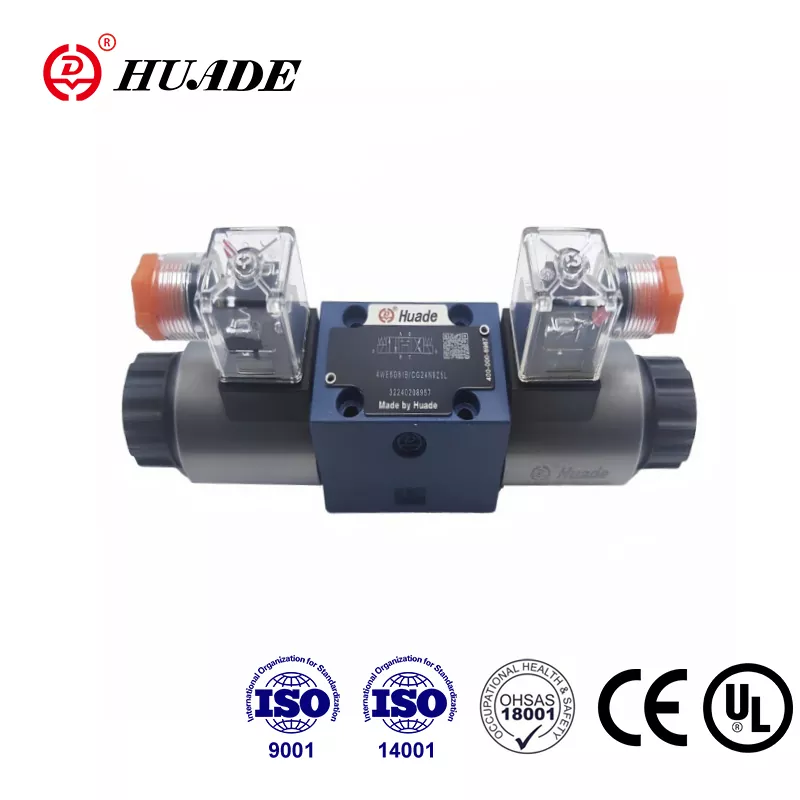

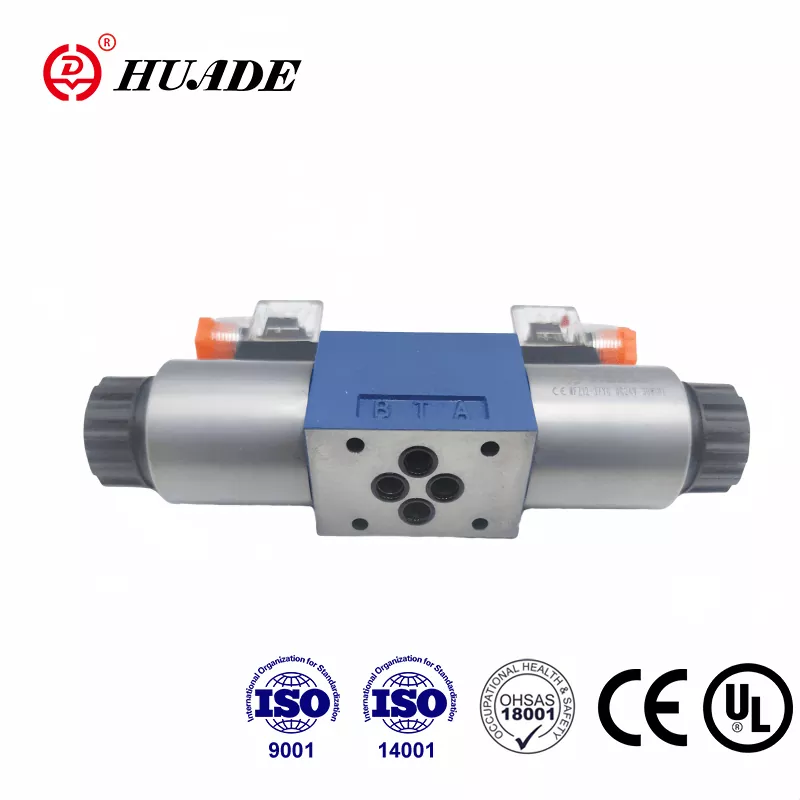

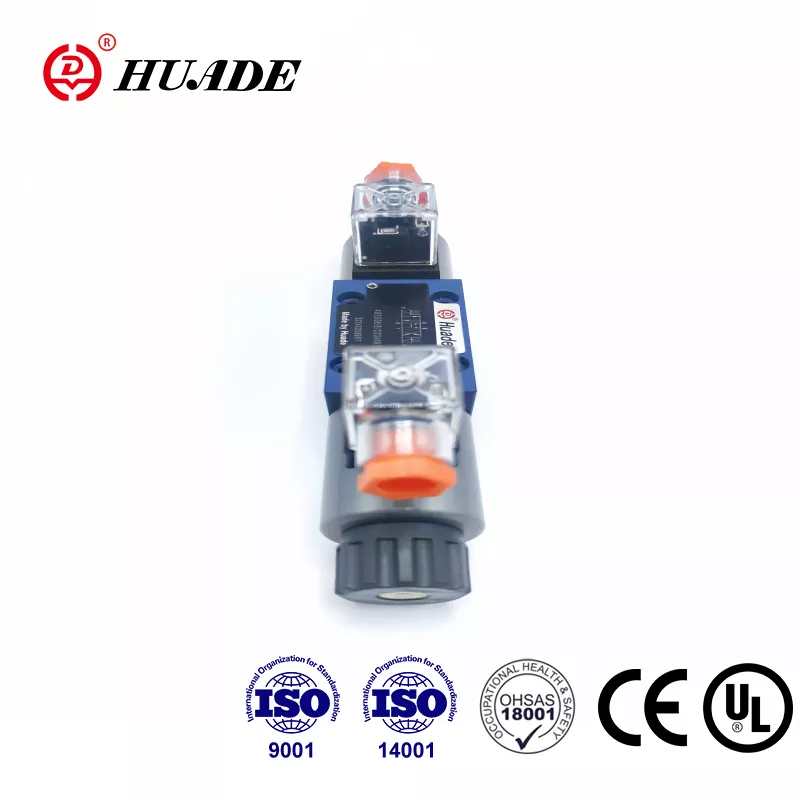

Jako wiodący producent w chińskim przemyśle hydraulicznym, od 1979 roku Huade dwukrotnie współpracował z firmą Rexroth. Zawór kierunkowy Huade® 4WE 6 Y jest szeroko stosowany w różnych środowiskach przemysłowych. Może zastąpić ten sam model oferowany przez firmę Rexroth. Jest szeroko sprzedawany w Chinach i za granicą. Huade kładzie duży nacisk na jakość, aby zapewnić, że każdy zawór kierunkowy ma doskonałą wydajność. Huade posiada 750 zaawansowanych urządzeń produkcyjnych importowanych z całego świata. Seria elektromagnetycznych zaworów kierunkowych przeszła certyfikat CE. Fabryka przeszła ISO9001, ISO14001 i ISO45001. Hydrauliczne zawory elektromagnetyczne Huade® są szeroko stosowane w przemyśle wojskowym i innych dziedzinach w Chinach ze względu na stabilną pracę.
|
Hydrauliczny |
|||
|
Maks. ciśnienie robocze Porty A, B, P (Mpa) |
do 35,0 |
||
|
Port T (㎫) |
21(-);16(～) |
||
|
z symbolami A i B, port T musi być używany jako port spustowy |
|||
|
Maks. przepływ (L/min) |
80(-);60(～) |
||
|
Płyn pod ciśnieniem |
Oleje mineralne lub ester fosforanowy |
||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||
|
Stopień zanieczyszczenia |
Maksymalny dopuszczalny stopień zanieczyszczenia płynu hydraulicznego zgodnie z klasą NAS 1638 9. |
||
|
Elektryczny |
|||
|
Typ napięcia |
DC |
AC 50/60 Hz |
|
|
Dostępne napięcia (V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60 Hz |
||
|
Pobór mocy (W) |
30 |
||
|
Moc trzymania (VA) |
- |
50 |
|
|
Moc włączania (VA) |
- |
220 |
|
|
Obowiązek |
ciągły |
||
|
Czas przełączania zgodnie z IS0 6403 |
WŁ. (ms) |
25 do 45 |
10 do 20 |
|
WYŁ. (ms) |
10 do 25 |
15 do 40 |
|
|
Ochrona zgodna z DIN |
IP65 |
||
|
Częstotliwość przełączania (cykle/h) |
do 15 000 |
do 7200 |
|
|
W przypadku połączeń elektrycznych przewód ochronny (PE) |
|||
Cechy:
▶ Kierunkowy zawór suwakowy uruchamiany bezpośrednio elektromagnetycznie, wersja o wysokiej wydajności
▶ Elektromagnesy z mokrymi pinami DC lub AC z wyjmowaną cewką
▶ Cewkę elektromagnesu można obracać o 90°
▶ Połączenia elektryczne albo jako połączenia indywidualne, albo centralne
▶ Podczas wymiany cewki nie jest konieczne otwieranie szczelnej komory
▶ Sterowanie ręczne, opcjonalne
▶ Schemat przeniesienia zgodnie z Din 24 340 forma A, ISO 4401 i CETOP - RP 121H
Aplikacja:
Rozdzielacze typu 4WE 6 Y to rozdzielacze suwakowe sterowane elektromagnetycznie. Kontrolują start, stop i kierunek przepływu płynu.
Zasadniczo rozdzielacze sterujące 4WE 6 składają się z obudowy (1), jednego lub dwóch elektromagnesów (2), suwaka sterującego (3) i jednej lub dwóch sprężyn powrotnych (4). W stanie beznapięciowym suwak sterujący (3) utrzymywany jest w położeniu neutralnym lub początkowym za pomocą sprężyn powrotnych (4) (z wyjątkiem suwaków impulsowych). Sterowanie suwakiem (3) odbywa się za pomocą elektromagnesów z mokrymi kołkami (2). . Siła elektrozaworów (2) działa poprzez tłok (5) na suwak sterujący (3) i popycha go z położenia neutralnego do wymaganego położenia końcowego. Zapewnia to swobodny przepływ z P do A i B do T lub P do B i A do T.
Kiedy elektromagnes (2) zostanie odłączony od zasilania, suwak sterujący (3) powraca do położenia neutralnego za pomocą sprężyn powrotnych (4).
Opcjonalne sterowanie ręczne (6) umożliwia ruch suwaka sterującego (3) bez zasilania elektromagnesu.
Schemat struktury WE 6 61B
