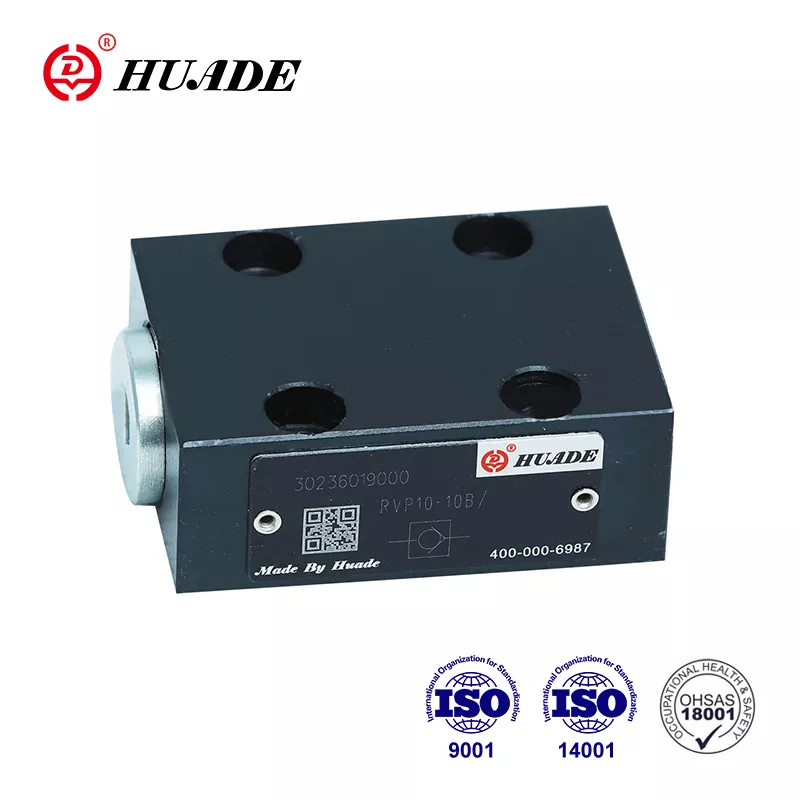

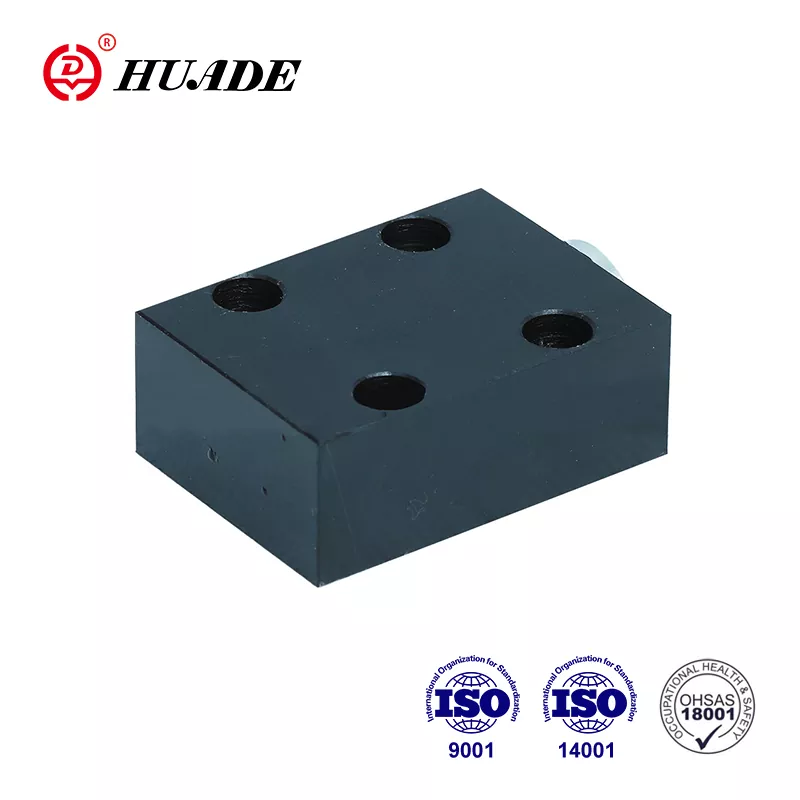

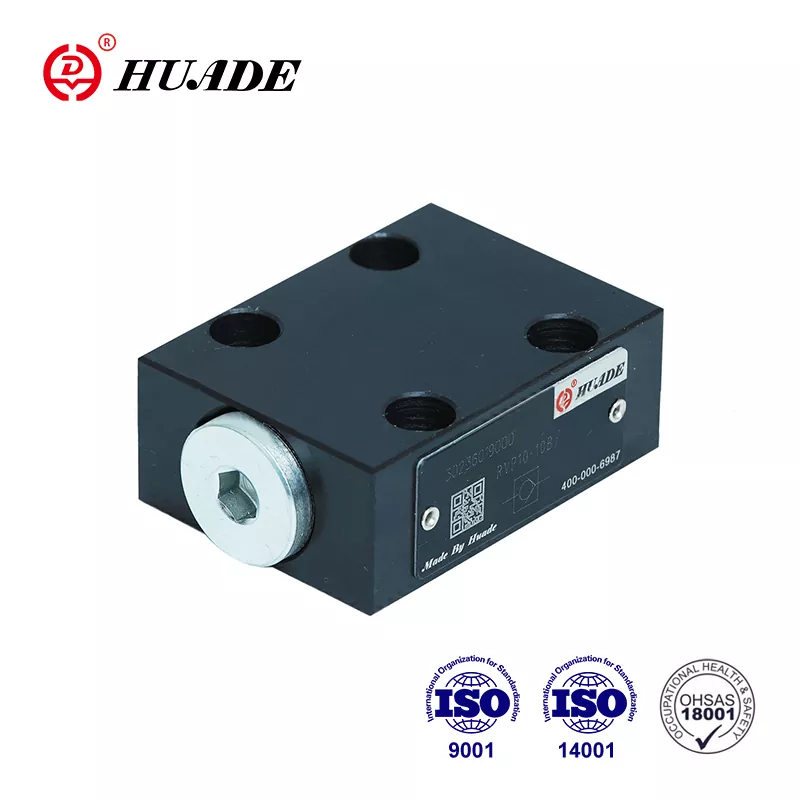

Współpraca z firmą Rexroth od ponad 7 lat od 1979 r., zawór zwrotny Huade® RVP 25 jest kompatybilny z Rexroth RVP 25 za rozsądną cenę. Wykonany jest z wytrzymałej stali. Wszystkie produkty Huade® przechodzą rygorystyczne testy przed opuszczeniem fabryki, aby zapewnić wysoką jakość i objęte roczną gwarancją. W okresie gwarancyjnym naprawa jest bezpłatna. Towar Huade spełnia międzynarodowe standardy, a mianowicie ISO9001, ISO14001 i ISO45001. Zawory zwrotne Huade® są szeroko stosowane w maszynach inżynieryjnych i budowlanych, metalurgii, obrabiarkach itp. Jest to stara marka krajowa w Chinach.
|
Dane techniczne |
|||||||||
|
Rozmiar |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
Ciśnienie robocze, maks. (MPa) |
31.5 |
||||||||
|
Ciśnienie otwarcia (MPa) |
0.05 |
||||||||
|
Płyn ciśnieniowy |
oleje mineralne lub ester fosforanowy |
||||||||
|
Zakres temperatury płynu pod ciśnieniem (℃) |
-30～+80 |
||||||||
|
Zakres lepkości (mm2/s) |
2,8 ~ 500 |
||||||||
|
Pozycja ustalająca |
fakultatywny |
||||||||
Cechy:
▶ Połączenie płytowe
▶ Szczelne zamknięcie w jednym kierunku
Aplikacja:
Zawór zwrotny RVP 25 stosowany jest głównie na wylocie pompy jako zawór zwrotny i zawór obejściowy.
Zawór zwrotny typu RVP 25 może być stosowany w różnych środowiskach przemysłowych charakteryzujących się wysokim ciśnieniem. Ma on za zadanie korzystnie zamykać wyciek w jednym kierunku i umożliwiać swobodny przepływ w kierunku przeciwnym. Schemat struktury jest następujący. Zasadniczo składa się z obudowy (1), grzybka (2), sprężyny dociskowej (3) i gniazda sprężyny (4). Skok grzybka (2), prowadzonego na jego zewnętrznej średnicy, ograniczony jest ogranicznikiem mechanicznym. Wbudowana sprężyna dociskowa (3) wspomaga ruch zamykający. Ponadto sprężyna dociskowa (3) utrzymuje grzybek (2) w pozycji zamkniętej, nawet gdy nie ma przepływu przez zawór.
Symbol
Schemat struktury
①Obudowa ②Grzybek ③Sprężyna ④Siedzisko sprężyny
1. Płyn należy przefiltrować. Minimalna dokładność filtra wynosi 20 ㎛.
2. Zbiornik musi zostać uszczelniony, a na wlocie powietrza musi zostać zainstalowany filtr powietrza.
3. Produkty bez płyty przyłączeniowej opuszczające fabrykę, w razie potrzeby prosimy o specjalne zamówienie.
4. Śruby mocujące zawór muszą mieć wysoki poziom intensywności (klasa 10.9). Proszę wybrać je i używać zgodnie z parametrami wymienionymi w książce wzorcowej.
5. Chropowatość powierzchni połączonej z zaworem powinna wynosić 0,8.
6. Wymagane jest wykończenie powierzchni elementu współpracującego do 0,01/100 mm.
