Czy zastanawiałeś się kiedyś, jak ciężkie maszyny, takie jak kopacze i buldożery, mają niesamowitą moc? Sekret często leży w czymś, co nazywa się osiową pompą tłokową. Ale oto pytanie, które zastanawia wiele osób: czy osiowe pompy tłokowe faktycznie powodują presję?
Krótka odpowiedź brzmi tak - ale nie w sposób, w jaki możesz myśleć. Zanurzmy się w tym fascynującym świecie energii hydraulicznej i odkryjmy, jak działają te niesamowite maszyny.
Czym dokładnie jest osiowa pompa tłokowa?
Pomyśl o osiowej pompie tłokowej jako sercu układu hydraulicznego. Podobnie jak twoje serce pompuje krew przez ciało, pompa ta przesuwa płyn hydrauliczny przez maszyny, aby działały.
Nazwa „tłok osiowy” pochodzi od tego, jak jest zbudowany:
- Osiowyoznacza, że tłoki poruszają się tam iz powrotem wzdłuż tej samej linii, co główny wałek
- Tłokodnosi się do małych cylindrów, które wykonują faktyczne prace pompowe
Pompy te są wyjątkowe, ponieważ mogą poradzić sobie z wyjątkowo wysokim ciśnieniem - czasem do 6500 psi (funty na cal kwadratowy). To tak, jakby ciężar czterech samochodów naciskał na każdy cal kwadratowy!
Wielkie pytanie: czy naprawdę wywierają presję?
Tutaj robi się interesujące. W inżynierii istnieje powszechne powiedzenie: „Pompy tworzą przepływ, a nie ciśnienie”. Chociaż brzmi to mądrze, to tylko część historii.
Prawda jest:Osiowe pompy tłokowe tworzą najpierw przepływ, a następnie ciśnienie ma miejsce, gdy przepływ ten spełnia opór.
Wyobraź sobie, że ściskając wąż ogrodowy, gdy przepływa przez niego woda. Pompa (twój kran) tworzy przepływ, ale kiedy ścisasz wąż (tworząc opór), ciśnienie narasta. To samo dzieje się w systemach hydraulicznych.
Jak to działa w prawdziwym życiu
Z każdym zakrętem popycha stałą ilość oleju hydraulicznego
Może to być ciężkie obciążenie, zawór zamknięty lub tarcia w systemie
Płyn nie ma dokąd pójść, więc ciśnienie wzrasta
To ciśnienie podnosi ciężkie przedmioty lub przesuwa maszyny
Wewnątrz osiowej pompy tłokowej: kluczowe części
Rozbijmy główne elementy, które sprawiają, że te pompy działają:
1. Blok cylindra
To jest jak główne ciało, które utrzymuje wszystko razem. Obraca się i ma dziury dla tłoków.
2. Tłoki
Są to małe cylindry, które poruszają się tam iz powrotem. Większość pomp ma 7 lub 9 tłoków (zawsze liczba nieparzysty, aby przepływ płynniej).
3. Swashplate
Ta kątowa płyta jest sprytną częścią, która zamienia ruch w ruch tłokowy w przód i powrót. Pomyśl o tym jak o kamery w silniku samochodowym.
4. Wał napędowy
To łączy się z silnikiem i sprawia, że wszystko się kręci.
5. Płyta zaworu
Kontroluje to, gdzie płyn wchodzi i wychodzi, podobnie jak sygnalizacja świetlna dla płynu hydraulicznego.
Jak dzieje się magia: proces pompowania
Proces jest zaskakująco prosty:
Krok 1: Faza ssania
- Tłoki odciągają się, tworząc pustą przestrzeń
- Płyn hydrauliczny zostaje wciągnięty przez wlot
- To jak użycie strzykawki do sporządzania leku
Krok 2: Faza rozładowania
- Tłoki pchają się do przodu, ściskając płyn
- Płyn pod ciśnieniem wystrzela przez gniazdkę
- To powoduje przepływ, który może zwiększyć ciśnienie
Dzieje się tak tysiące razy na minutę, tworząc stały strumień płynu wysokociśnieniowego.
Dwa typy: ustalone vs. przemieszczenie zmienne
Osiowe pompy tłokowe są dostępne w dwóch głównych smakach:
- Kąt Swashplate nigdy się nie zmienia
- Zawsze pompują tę samą ilość płynu
- Proste i niezawodne, jak podstawowy silnik samochodowy
- Kąt Swashplate można regulować
- Możesz kontrolować, ile płynów pompują
- Bardziej złożone, ale znacznie bardziej elastyczne
- Jak posiadanie samochodu z ciągłą zmienną transmisją
Aplikacje w świecie rzeczywistym: gdzie znajdziesz te pompy
Osiowe pompy tłokowe są wszędzie, nawet jeśli ich nie widzisz:
Sprzęt budowlany
- Koparki używają ich do podnoszenia ton brudu
- Buldożery przepychają się przez twardy teren
- Żuty podnoszą ciężkie materiały na wielkie wyżyny
Maszyny przemysłowe
- Naciśnięcia hydrauliczne kształtuje części metalowe
- Maszyny CNC wycięte z niesamowitą precyzją
- Maszyny do formowania wtrysku wytwarzają plastikowe produkty
Transport
- Samoloty używają ich do lądowania i sterowania lotem
- Statki polegają na nich w systemach sterujących
- Używają ich nawet niektóre systemy klimatyzacji samochodu
Rolnictwo
- Ciągniki wykorzystują moc hydrauliczną do załączników
- Żniwa obsługują złożone mechanizmy cięcia
- Systemy nawadniające efektywnie poruszają wodę
Możliwości ciśnienia: jak silne są?
Różne osiowe pompy tłokowe mogą obsługiwać różne poziomy ciśnienia:
- Modele średniego ciśnienia:Do 3600 psi
- Modele pod wysokim ciśnieniem:5000 do 6500 psi
- Specjalistyczne pompy:Niektóre mogą pójść jeszcze wyżej
Mówiąc inaczej, typowa opona samochodowa ma około 30-35 psi. Te pompy mogą powodować ciśnienie 100-200 razy silniejsze!
Dlaczego presja ma znaczenie
Ciśnienie daje układy hydrauliczne ich niesamowitą siłę. Oto dlaczego:
Mnożenie siły
Korzystając z zasady Pascala (nazwanego na cześć inteligentnego francuskiego faceta), systemy hydrauliczne mogą pomnożyć siłę. Mała siła na małym tłoku może stworzyć ogromną siłę na dużym tłoku.
Precyzyjna kontrola
Wysokie ciśnienie pozwala na bardzo precyzyjne ruchy, dlatego systemy hydrauliczne są stosowane w sterowaniu samolotem i sprzęcie chirurgicznym.
Kompaktowa moc
Systemy hydrauliczne mogą zapewnić ogromną moc ze stosunkowo małych komponentów, dzięki czemu są idealne do sprzętu mobilnego.
Typowe problemy i rozwiązania
Jak każda maszyna, osiowe pompy tłokowe mogą mieć problemy:
Pulsacja ciśnienia
Problem:Przepływ nie jest idealnie gładki, tworząc wibracje
Rozwiązanie:Użyj nieparzystej liczby tłoków i specjalnych projektów zaworów
Wewnętrzny wyciek
Problem:Wyciek płynów wewnątrz pompy, zmniejszając wydajność
Rozwiązanie:Regularna konserwacja i wysokiej jakości płyn hydrauliczny
Przegrzanie
Problem:Wysokie ciśnienie tworzy ciepło, które może uszkodzić uszczelki
Rozwiązanie:Właściwe systemy chłodzenia i zawory zwolnienia ciśnienia
Wskazówki dotyczące konserwacji: Utrzymanie pompy
Aby dobrze działać osiowa pompa tłokowa:
- Zachowaj płyn w czystości- Brudny olej jest wrogiem systemów hydraulicznych
- Zmieniaj filtry regularnie- Pomyśl o nich jak o filtrach powietrza pompy
- Monitoruj ciśnienie i temperaturę- Zbyt wiele może powodować problemy
- Sprawdź wycieki- Zewnętrzne wycieki odpadowe; wycieki wewnętrzne zmniejszają wydajność
- Postępuj zgodnie z harmonogramami konserwacji- Regularne kontrole zapobiegają dużym problemom
Porównanie osiowych pomp tłokowych z innymi typami
Pompy zębate:Prostsze, tańsze, ale ograniczone ciśnienie
Tłok osiowy:Bardziej złożone, drogie, ale znacznie wyższe ciśnienie
Pompy Vane:Spokojniejszy, gładszy przepływ, ale nie tak silny
Tłok osiowy:Głośniej, ale może poradzić sobie z ekstremalnymi ciśnieniami
Odśrodkowy:Idealne do przenoszenia dużej ilości wody pod niskim ciśnieniem
Tłok osiowy:Idealny do precyzyjnych zastosowań pod wysokim ciśnieniem,
Przyszłość osiowych pomp tłokowych
Technologia wciąż poprawia te pompy:
Inteligentne elementy sterujące
Nowe pompy mogą automatycznie dostosowywać swoje wyjście na podstawie tego, czego potrzebuje system, oszczędzając energię i poprawę wydajności.
Lepsze materiały
Zaawansowane materiały sprawiają, że pompy trwają dłużej i obsługują wyższe ciśnienia.
Monitorowanie cyfrowe
Czujniki mogą przewidzieć, kiedy potrzebna jest konserwacja, zapobiegając nieoczekiwanym awariom.
Efektywność energetyczna: dlaczego to ma znaczenie
Nowoczesne osiowe pompy tłokowe są niezwykle wydajne:
- Wydajność objętościowa:Do 96% płynu faktycznie jest pompowane
- Wydajność mechaniczna:Bardzo mało energii jest marnowane jako ciepło
- Zmienne przemieszczenie:Tylko pompuje to, co jest potrzebne, oszczędzając energię
Ta wydajność jest ważna, ponieważ:
- Oszczędza pieniądze na energii elektrycznej
- Zmniejsza wytwarzanie ciepła
- Lepiej dla środowiska
Wybór odpowiedniej pompy
Wybierając osiową pompę tłokową, rozważ:
Wymagania dotyczące ciśnienia
Ile presji faktycznie potrzebuje Twój system? Nie ponadwymiarowe - marnuje energię i pieniądze.
Natężenie przepływu
Ile płynu musi się poruszać na minutę? To określa rozmiar pompy.
Typ kontroli
Czy potrzebujesz stałej kontroli wyjściowej lub zmiennej? Zmienna kosztuje więcej, ale oferuje elastyczność.
Środowisko
Czy będzie działać w pomieszczeniu czy na zewnątrz? W czystych czy brudnych warunkach? Ekstremalne temperatury?
Budżet
Równowaga z góry koszt z długoterminowymi kosztami operacyjnymi i niezawodnością.
Względy bezpieczeństwa
- NigdyPraca nad systemami ciśnieniowymi
- Zawsze używaj odpowiedniego sprzętu bezpieczeństwa
- Być przeszkolonym przed obsługą maszyn hydraulicznych
- Szanuj moc - płyn hydrauliczny pod ciśnieniem może przecinać skórę

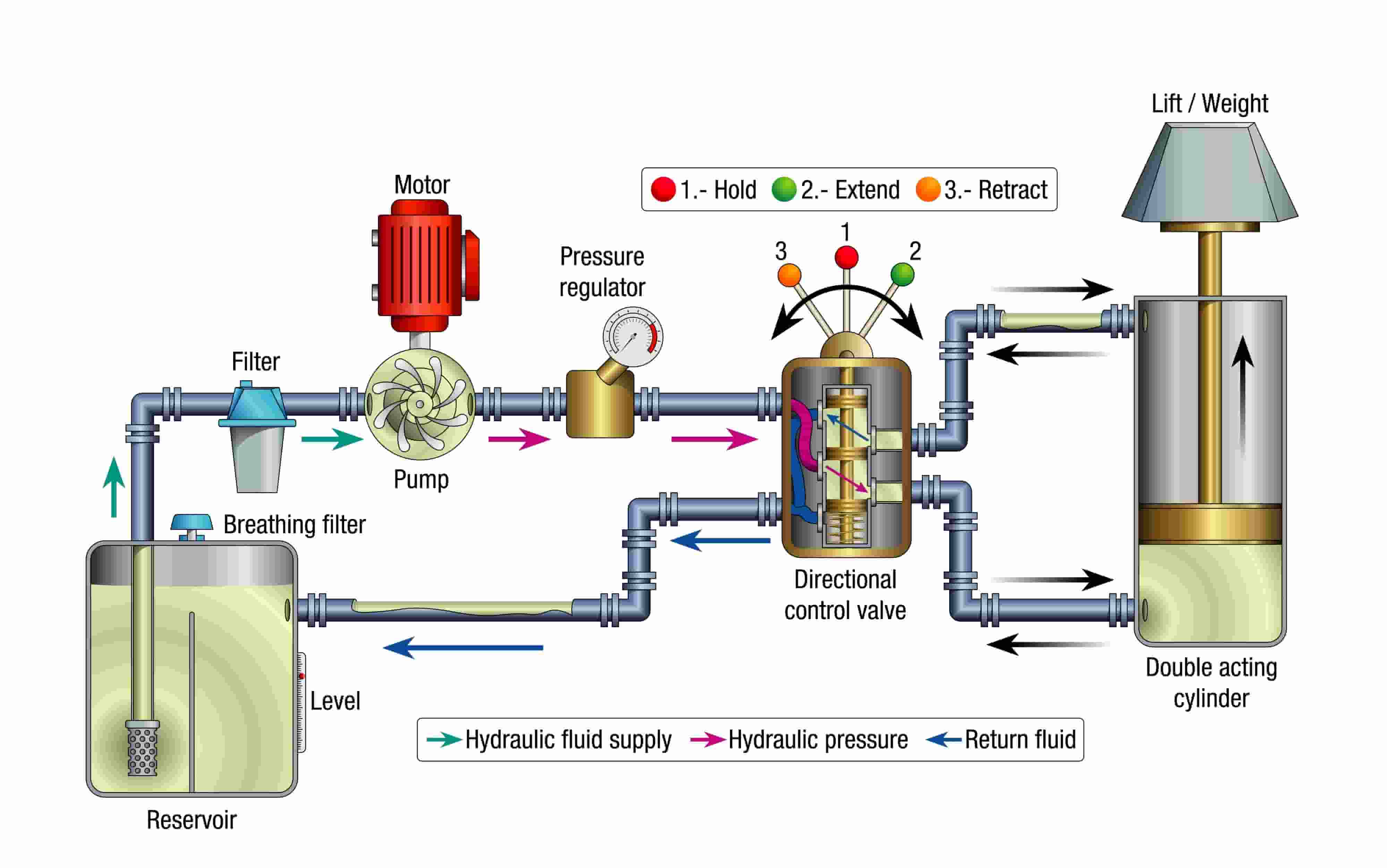

Zrozumienie integracji systemu
Osiowe pompy tłokowe nie działają samotnie. Są częścią kompletnego układu hydraulicznego, który obejmuje:
Zbiornik
Przechowuje płyn hydrauliczny i pozwala mu ostygnąć
Filtry
Zachowaj czyste płyny i chroń komponenty systemowe
Zawory
Kierunek przepływu sterowania, ciśnienie i prędkość
Siłowniki
Przekształć energię hydrauliczną z powrotem na prace mechaniczne (cylindry, silniki)
System chłodzenia
Zarządza ciepłem generowanym przez system
Rozwiązywanie problemów typowych problemów
Niskie wyjście ciśnienia
- Sprawdź wyciek wewnętrzny
- Sprawdź ustawienie przemieszczenia pompy
- Poszukaj zewnętrznych wycieków
- Sprawdź ustawienie zaworu reliefowego
Nadmierny hałas
- Sprawdź poziom i jakość płynu
- Poszukaj powietrza w systemie
- Sprawdź odpowiednie montaż
- Sprawdź noszone komponenty
Przegrzanie
- Sprawdź system chłodzenia
- Sprawdź odpowiednią lepkość płynu
- Poszukaj nadmiernego ciśnienia
- Sprawdź zablokowane filtry
Dolna linia
Czy zatem osiowe pompy tłokowe powodują ciśnienie? Absolutnie! Podczas gdy przede wszystkim powodują przepływ, przepływ ten staje się ciśnieniem, gdy spełnia rezystancję w układzie hydraulicznym. To ciśnienie nadaje sprzęt hydrauliczny jego niesamowita moc i precyzja.
Pompy te to cuda inżynierskie, które zrewolucjonizowały niezliczone branże. Od koparki, która bezpiecznie kopiąca podkład do samolotu na lotnisku, osiowe pompy tłokowe działają za kulisami, aby umożliwić nasz współczesny świat.
Zrozumienie, jak działają, pomaga nam docenić niesamowitą inżynierię, która wchodzi w codzienne maszyny. Następnym razem, gdy zobaczysz działanie ciężkiego sprzętu, będziesz wiedział, że prawdopodobnie jest w środku osiowa pompa tłokowa, cicho tworząc ciśnienie potrzebne do przemieszczania gór - dosłownie!
Kluczowe wyniki
- Osiowe pompy tłokowe powodują przepływ, który staje się ciśnieniem, gdy spełnia opór
- Mogą obsługiwać wyjątkowo wysokie ciśnienia (do 6500+ psi)
- Są używane w sprzęcie budowlanym, lotniczym, przemysłowym i rolnym
- Właściwa konserwacja ma kluczowe znaczenie dla długiego życia i niezawodnego działania
- Zmienne pompy przemieszczenia zapewniają lepszą efektywność energetyczną i kontrolę
- Są bardziej złożone niż inne typy pomp, ale oferują doskonałą wydajność zastosowań pod wysokim ciśnieniem
Niezależnie od tego, czy jesteś studentem uczącym się o hydraulice, technika utrzymującym sprzęt, czy po prostu ktoś ciekawy, jak działają potężne maszyny, zrozumienie osiowych pomp tłokowych otwiera fascynujący świat inżynierii i technologii.
