Co to jest zawór sterujący przepływem hydraulicznym?

2025-07-03

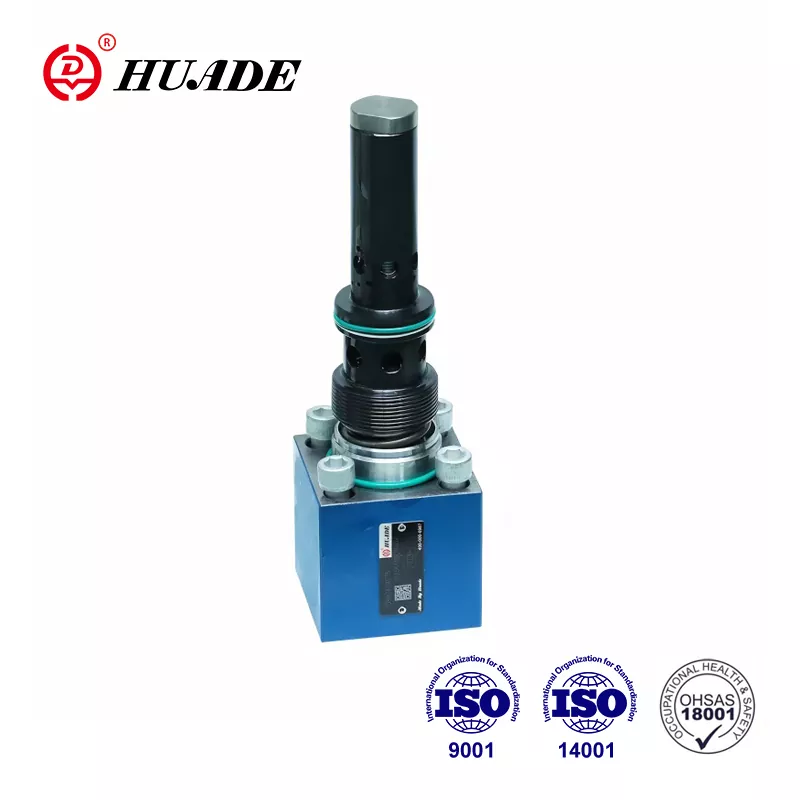

Hydrauliczne zawory sterujące przepływem

Wyobraź sobie, że próbujesz napełnić szklankę wody z węża pożarowego. Bez sposobu kontrolowania przepływu będziesz mieć wodę wszędzie, z wyjątkiem szkła. Właśnie dlatego systemy hydrauliczne potrzebują zaworów sterujących przepływem - są jak kran, który pozwala kontrolować, jak szybko lub powolny płyn przemieszcza się przez system.

Co to jest zawór sterujący przepływem hydraulicznym?

Hydrauliczny zawór sterujący przepływem to urządzenie mechaniczne, które kontroluje ilość płynu hydraulicznego przepływającego przez układ. Pomyśl o tym jak o inteligentnej bramie, która może otworzyć się szeroko w celu szybkiego przepływu lub prawie zamykania w celu powolnego, precyzyjnego ruchu.

Zawory te działają, zmieniając rozmiar otworu (zwanego otworem), przez który przechodzi płyn. Gdy otwór jest duży, przepływa więcej płynów. Gdy jest mały, mniej płynów płynu. To takie proste!

Dlaczego zawory kontroli przepływu hydraulicznego są ważne?

Hydrauliczne zawory sterujące przepływem to kontrolery prędkości układów hydraulicznych. Oto dlaczego mają znaczenie:


				Prędkość sterowania:Określają, jak szybko poruszają się cylindry hydrauliczne i silniki

				Oszczędzaj energię:Właściwa kontrola przepływu zmniejsza odpady i ciepło

				Popraw bezpieczeństwo:Zapobiegają niebezpiecznym szybkim ruchom

				Zwiększ precyzję:Pozwalają na płynne, kontrolowane operacje

Jak działają zawory sterujące przepływem hydraulicznym?

Podstawowa nauka stojąca za kontrolą przepływu

Działanie zaworów kontroli przepływu hydraulicznego jest zgodne z prostą zasadą fizyki. Szybkość przepływu zależy od trzech głównych czynników:

Rozmiar otworu:Większe otwarcie = więcej przepływu
Różnica ciśnienia:Wyższe ciśnienie = szybszy przepływ
Właściwości płynów:Grubszy płyn = wolniejszy przepływ

Przepływ = powierzchnia otworu × √ (2 × różnica ciśnienia ÷ gęstość płynu)

Podczas gdy ta formuła zapewnia techniczną przejrzystość rozmiaru zastawki hydraulicznej, zrozumienie podstawowych zasad jest zwykle wystarczające do praktycznych zastosowań w większości przemysłowych systemów hydraulicznych.

Mechanizmy kontroli przepływu w układach hydraulicznych

Metoda ustalona kryzys:Jak dziura uderzona w wąż ogrodowy - rozmiar nigdy się nie zmienia, więc przepływ zmienia się wraz ze zmianami ciśnienia w obwodzie hydraulicznym.

Metoda zmiennej otworu:Jak regulowana dysza na wężu - możesz zmienić rozmiar otwarcia, aby dynamicznie kontrolować przepływ w przemysłowych systemach hydraulicznych.

Rodzaje zaworów kontrolnych przepływu hydraulicznego

1. Zawory sterujące przepływem bez ciśnienia

Są to prostsze, tańsze opcje. Działają jak podstawowe krany - obróć uchwyt, aby zmienić rozmiar otwarcia.

Typy typowe:

Zawory igły:Idealny do dopracowywania małych przepływów
Zawory kulkowe:Idealne do szybkiej kontroli włączania/wyłączania
Zawory motyli:Dobre na duże rury i szybkie odcięcie

Profesjonaliści:

Prosty projekt
Niski koszt
Łatwe do zrozumienia i utrzymania

Wady:

Przepływ zmienia się, gdy zmienia się ciśnienie systemu
Mniej precyzyjna kontrola

2. Zastrzeżone ciśnienie zawory sterujące przepływem

To są inteligentne. Automatycznie dostosowują się do utrzymania przepływu, nawet gdy zmiany ciśnienia w systemie.

Jak działają:

Wyobraź sobie zawór z wbudowanym czujnikiem ciśnienia, który automatycznie dostosowuje otwór w celu utrzymania stałego przepływu. Gdy ciśnienie systemu wzrośnie, otwór zaworu jest mniejszy. Gdy ciśnienie spadnie, otwiera się szersze.

Dwa główne typy:

Typ ogranicznika:Kontroluje przepływ, dostosowując główny otwór

Najlepsze do zastosowań o stałej prędkości
Zużywa mniej energii niż podstawowe dławienie

Typ obejścia:Utrzymuje stałe priorytetowe przepływ, wysyła nadmiar z powrotem do zbiornika

Najbardziej energooszczędna opcja
Zmniejsza wytwarzanie ciepła

Profesjonaliści:

Spójny przepływ niezależnie od zmian ciśnienia
Lepsza wydajność energetyczna
Bardziej precyzyjna kontrola

Wady:

Bardziej złożony projekt
Wyższy koszt początkowy

3. Proporcjonalne zawory sterujące przepływem

Są to wersje zaawansowanych technologicznie kontrolowanych przez sygnały elektryczne. Pomyśl o nich jako o wersji „inteligentnego domu” zaworów sterujących przepływem.

Cechy:

Kontrolowane przez napięcie lub sygnały prądowe
Nieskończone możliwości regulacji
Szybki czas reakcji
Można kontrolować komputer

Maszyny CNC

Precyzyjna kontrola dla operacji cięcia

Roboty przemysłowe

Zautomatyzowana kontrola ruchu

Zautomatyzowana produkcja

Systemy kontroli linii produkcyjnej

Systemy lotnicze

Krytyczne aplikacje kontroli lotu

Aplikacje w świecie rzeczywistym: gdzie znajdziesz te zawory

Sprzęt produkcyjny i przemysłowy

Maszyny CNC:Hydrauliczne kontrola przepływu obwodu zapewnia narzędzia tnącego poruszania się dokładnie z odpowiednią prędkością, aby uzyskać idealne cięcia w precyzyjnej produkcji.

Formowanie wtryskowe:Zawory te kontrolują, jak szybko płynie plastik do form, zapobiegając wadom w zautomatyzowanych liniach produkcyjnych.

Prasy hydrauliczne:Zarządzają prędkością prasową, aby uniknąć szkodliwych materiałów przy jednoczesnym zachowaniu stałego zastosowania siły.

Konstrukcja i ciężki sprzęt

Koparki:Wiele zaworów sterujących przepływu koordynuje ruch wysięgnika, ramienia i wiadra w celu płynnego działania w placach budowlanych.

Żurawi:Zapewniają, że obciążenia są podnoszone i bezpiecznie obniżone przy kontrolowanych prędkościach, zapobiegając niebezpiecznym ruchomom wahającym.

Buldożery:Rozmiar zastawki hydraulicznej określa precyzję ruchu ostrza w celu dokładnej pracy.

Maszyny rolnicze

Ciągniki:Zawory kontroli przepływu zarządzają prędkościami narzędzi dla optymalnych prac w terenie, od orki po operacje zbioru.

Żniwiarzy:Koordynują wiele funkcji, takich jak cięcie, omłot i czyszczenie w nowoczesnym sprzęcie rolniczym.

Obsługa materiałów i logistyka

Wózki widłowe:Dokładne kontrola przepływu obwodu hydraulicznego zarządza prędkościami podnoszenia i przechylania w celu bezpiecznego obsługi obciążenia w magazynach.

Systemy przenośników:Regulują prędkości pasa do wydajnego transportu materiału w centrach dystrybucji.

Ładowanie doków:Usuwniki hydrauliczne wykorzystują kontrolę przepływu do gładkich operacji ładowania ciężarówek.

Jak wybrać odpowiedni zawór sterujący przepływu hydraulicznego

Kluczowe czynniki do rozważenia

1. Wymagania zakresu przepływu

Jakie jest twoje minimalne przepływ?
Jakie jest twoje maksymalne przepływ?
Czy potrzebujesz precyzyjnej kontroli czy po prostu podstawowej regulacji?

2. Ocena ciśnienia

Jaka jest maksymalna presja twojego systemu?
Czy presja znacznie się zmienia?
Czy potrzebujesz kompensacji ciśnieniowej?

3. Charakterystyka płynu

Jakiego rodzaju płynu hydraulicznego używasz?
Jaki jest zakres temperatur roboczych?
Czy płyn żrący czy ścierny?

4. Wymagania dotyczące dokładności

Czy potrzebujesz precyzyjnej kontroli prędkości w swoim konstrukcji obwodu hydraulicznego?
Czy możesz tolerować pewne zmienność przepływu w przemysłowych systemach hydraulicznych?
Czy konsekwentna wydajność jest kluczowa dla Twojej aplikacji?

5. Warunki środowiskowe

Wymagania instalacyjne lub zewnętrzne?
Ekstremalne temperatury wpływające na rozmiar zastawki hydraulicznej?
Integracja z istniejącymi systemami kontroli przepływu obwodu hydraulicznego?

Właściwe wytyczne dotyczące rozmiarów zastawki hydraulicznej

Złota zasada:Rozmiar zaworu, aby działał od 20% do 80% otwarty dla normalnego zakresu przepływu w przemysłowych systemach hydraulicznych.

Zakryjne zawory:Stwórz trudności kontrolne, podobnie jak próba pisania z dużym pędzlem - możliwe, ale nieprecyzyjne.

Niewymiarowe zawory:Ogranicz wydajność systemu, jak próba wypełnienia basenu przez słomkę do picia - nieodpowiednia pojemność przepływu.

Konserwacja i rozwiązywanie problemów

Typowe problemy i rozwiązania

Problem: nieregularny lub szarpany ruch

Prawdopodobnie przyczyna: Zanieczyszczone płyn lub zużycie wewnętrzne w składnikach obwodu hydraulicznego

Rozwiązanie: Sprawdź czystość płynów, wymień filtry, sprawdź wewnętrzne zawory pod kątem wzorów zużycia

Problem: zmniejszony przepływ w czasie

Prawdopodobnie przyczyna: Zużycie zaworu lub gromadzenie się zanieczyszczenia wpływające na kontrolę przepływu obwodu hydraulicznego

ROZWIĄZANIE: Oczyść lub odbudowuj zawór, ulepsz system filtracji, sprawdź komponenty upstream

Problem: przegrzanie systemu

Prawdopodobnie przyczyna: nadmierne straty dławiki w rozmiarze zastawki hydraulicznej

Rozwiązanie: Sprawdź obliczenia rozmiarów zaworów, rozważ zawór obejściowy, popraw rozpraszanie ciepła

Problem: hałaśliwe działanie w przemysłowych systemach hydraulicznych

Prawdopodobnie przyczyna: kawitacja lub porywanie powietrza w systemie

Rozwiązanie: Sprawdź wycieki, zapewnij odpowiednie poziomy płynów, zweryfikuj rozmiar linii ssącej

Konserwacja najlepszych praktyk

Utrzymuj systemy hydrauliczne w czystości:Utrzymuj odpowiedni poziom czystości płynów

Użyj odpowiedniej filtracji do projektu obwodu hydraulicznego
Zmień płyn zgodnie ze specyfikacjami producenta
Monitoruj źródła zanieczyszczenia w przemysłowych systemach hydraulicznych

Regularna kontrola systemu:Poszukaj oznak zużycia lub degradacji wydajności

Sprawdź zewnętrzne wycieki w elementach sterowania przepływem obwodu hydraulicznego
Monitoruj zmiany wydajności w czasie
Słuchaj nietypowych dźwięków podczas pracy

Programy konserwacji zapobiegawczej:Proaktywne podejście do niezawodności systemu

Postępuj zgodnie z harmonogramami konserwacji producenta w zakresie rozmiarów zaworów hydraulicznych
Utrzymuj zapasy krytycznych części zamiennych
Operatorzy szkoleń w sprawie właściwych procedur działania systemu

Przyszłość zaworów sterujących przepływem hydraulicznym

Integracja inteligentnej technologii

Nowoczesne systemy hydrauliczne stają się mądrzejsze z:

Wbudowane czujniki:Przepływ w czasie rzeczywistym i monitorowanie ciśnienia
Cyfrowe elementy sterujące:Komputerowa obsługa zaworu
Konserwacja predykcyjna:Systemy ostrzegające przed awarią

Koncentracja na efektywność energetyczną

Nowe projekty zaworów podkreślają:

Niższe spadki ciśnienia:Zmniejszenie odpadów energetycznych
Zmienne napędowe prędkości:Dopasowanie wyjściowej pompy do popytu
Odzyskiwanie ciepła:Produktywne wykorzystanie ciepła odpadowego

Miniaturyzacja i integracja

Trendy w kierunku:

Kompaktowe projekty:Mniejsze zawory o tej samej wydajności
Zintegrowane systemy:Łączenie wielu funkcji w jednej jednostce
Podejścia modułowe:Łatwe dostosowywanie i rozszerzenie

Wniosek: Dokonanie właściwego wyboru do aplikacji

Hydrauliczne zawory sterujące przepływem są niezbędnymi składnikami, które określają, jak dobrze działają twoje przemysłowe systemy hydrauliczne. Niezależnie od tego, czy potrzebujesz prostej, opłacalnej kontroli przepływu, czy precyzyjnej, kontrolowanej komputerowo, zrozumieniem właściwego rozmiaru i selekcji zaworu hydraulicznego zapewnia optymalną wydajność systemu.

Kluczowe wyniki:

Zacznij od dokładnej analizy zapotrzebowania na przepływ i ciśnienie
Rozważ kompensację ciśnienia za spójną wydajność w zastosowaniach o zmiennym obciążeniu
Zapewnij odpowiedni rozmiar zastawki hydraulicznej - zrównoważony między minimum i maksymalnym potrzebami przepływu
Utrzymaj czyste sterowanie przepływem obwodu hydraulicznego dla niezawodnego działania długoterminowego
Planowanie przyszłych potrzeb ekspansji i integracji technologii

Profesjonalna rekomendacja:Optymalny wybór zaworu równoważy wymagania dotyczące wydajności, całkowity koszt własności i długoterminowa niezawodność. W przypadku złożonych zastosowań lub systemów krytycznych konsultacje z doświadczonymi inżynierami hydraulicznymi mogą pomóc w zapewnieniu prawidłowego projektowania obwodów hydraulicznych i wyboru komponentów, które spełniają zarówno obecne, jak i przyszłe wymagania operacyjne.
