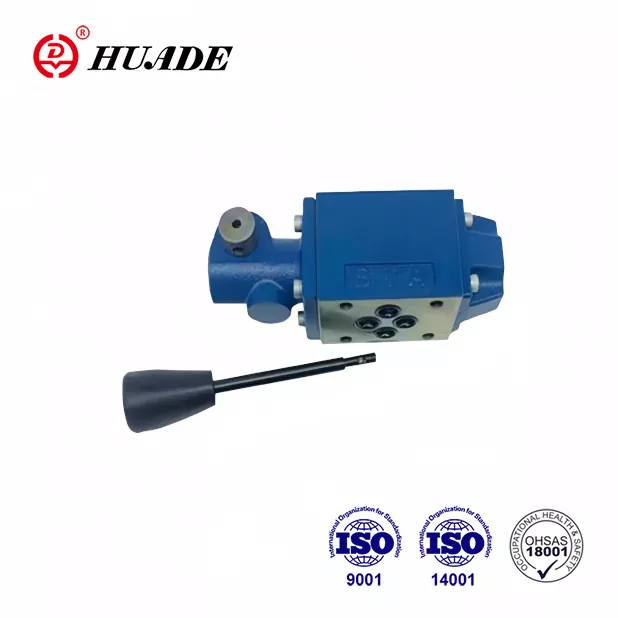

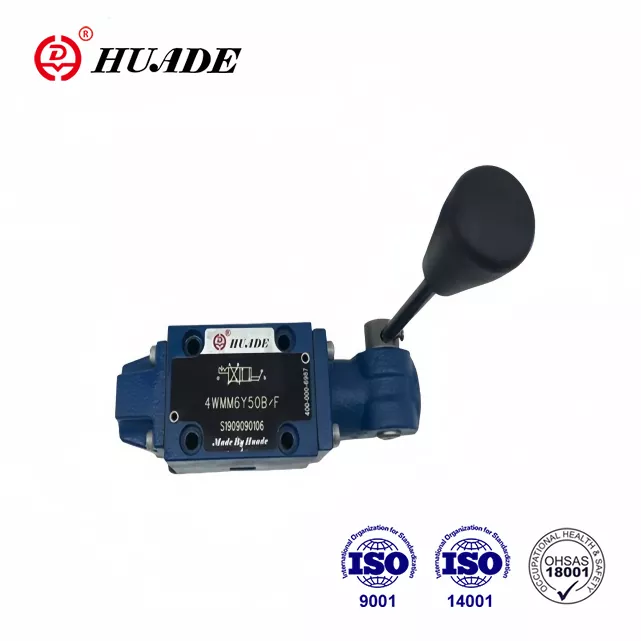

Kierunkowy zawór sterujący WMM 6

• Cechy produktu: Uruchomienie dźwigni ręcznej, konstrukcja kompatybilna z rexroth, wiosenne powrót/opcje stężenia
• Specyfikacje: Rozmiar 6/10/16/25, maksymalne ciśnienie 31,5-35 MPa, przepływ 60-450 l/min
• Zastosowania: maszyny budowlane, sprzęt chemiczny, systemy przemysłowe

Wyślij zapytanie Pobierz plik PDF

Opis produktu

Zawory WMM 6 mogą całkowicie wymienić, aby zastąpić ten sam model Rexroth® ze względu na dwa długoterminowe doświadczenia współpracy między Huade i Rexroth. Cena Huade® WMM 6 jest bardziej rozsądna. Jest konkurencyjny z dobrą jakością i niższą ceną. Huade obsługuje ponad 750 sztuk sprzętu produkcyjnych importowanych z USA, Japonii, Niemiec i Szwajcarii. To duży nacisk na jakość dzięki bardzo ścisłemu systemowi testowym. Fabryka przeszła ISO9001, ISO14001 i OH SAS18001. Jest to niezawodna marka krajowa w Chinach. Hydrauliczne zawory Huade są szeroko stosowane w branży wojskowej i innych dziedzinach ze względu na doskonałą wydajność.

Parametr produktu kierunkowego zaworu sterującego WMM 6

Dane techniczne (w przypadku aplikacji poza tymi parametrami. Prosimy o konsultację!)
Rozmiar		6	10	16	25
Maksymalny presja robocza	Port A. B. P (㎫)	do 31,5		do 35
	Port T (㎫)	do 16	do 15	do 25	do 25
Maksymalny przepływ (l/min)		do 60	do 100	do 300	do 450
Przekrój przepływu (pozycja kontrolna 0)		dla symbolu Q, 6% nominalnego przekroju Dla symbolu W, 3% nominalnego przekroju		dla symbolu q, v, 16% nominalnego przekroju Dla symbolu W, 3% nominalnego przekroju

Płyn ciśnieniowy		Oleje mineralne (dla uszczelki NBR) lub Ester fosforanowy (dla pieczęci FPM)
Zakres temperatury płynu ciśnieniowego （℃）		-30 ～+80
Zakres lepkości (MM2/s)		2.8 do 500
Waga (kg)		ok. 1.4	ok	ok. 8	ok. 17
Zasilanie sterowania na uchwycie (n)		Bez ciśnienia zwrotnego ok. 20 bez presji powrotnej ok. 30	Z zatem ok. 16 ~ 23 bez zatrzymania ok. 20 ~ 27	ok. 75	ok. 1220

Funkcja produktu i zastosowanie kierunkowego zaworu sterującego WMM 6

Cechy:

▶ Bezpośrednie uruchamiane zawór szpuli kierunkowej z dźwignią ręczną

▶ Z wiosną zwrotem lub zatrzymaniem, opcjonalnie

▶ Dla montażu na płycie

▶ Mały rozmiar, duża pojemność przepływu i dobra niezawodność

▶ Wzór przeniesienia do DIN 24 340 FORM A, ISO 4401 i CETOP - RP 121H

Aplikacja:

Typ zaworu kierunkowego WMM 6 może być używany razem z innymi zaworami kanapkami tego samego rozmiaru. Jest szeroko stosowany w maszynach budowlanych, maszynach chemicznych, lekkich maszyn przemysłowych, lokomotywach i innych branżach.

Funkcje, sekcja i symbole kierunkowego zaworu sterującego WMM 6

Zawory kierunkowe WMM 6 to dźwignia ręczna uruchamiana zawory szpuli kierunkowej. Kontrolują start, zatrzymanie i kierunek przepływu.

Zawory kierunkowe obejmują zasadniczo obudowę, dźwignię dłoni②, pulę kontrolną ③, a także jedno lub dwa źródła powrotna④. W warunkach nieprzekonanego szpula sterująca ③ jest utrzymywana w neutralnej lub początkowej pozycji przez źródła powrotu ④. Spool kontrolny ③ jest uruchamiany za pomocą dźwigni ręcznej ②, działa to za pomocą stawu i pin⑤ bezpośrednio na szpulę kontrolną ③. Spool jest w ten sposób przeniesiony z pozycji odpoczynku w wymaganą pozycję przełączoną. Po zwróceniu dźwigni ręcznej ② do zerowej pozycji przełączonej, szpula ③ jest zwracana do pozycji neutralnej za pomocą sprężyn powrotnych ④.

Wpisz 4WMM ../ F .. (z zatrzymaniem)

Zawory te są albo 2 lub 3 pozycyjne zawory sterujące, które są wyposażone w zatrzymanie, które działają we wszystkich pozycjach przełączanych

Widok wycięcia typu WMM 6

Przepustnica kasetowa
