Co to jest zawór zwrotny?

2025-07-03

Zaktualizowano 2025-08-12
Williama Leo
Zawór kierunkowy

Czy zastanawiałeś się kiedyś, jak woda przepływa przez rury tylko w jednym kierunku? Albo dlaczego w niektórych systemach powietrze nie przepływa wstecz? Odpowiedź kryje się w prostym, ale genialnym urządzeniu zwanym zaworem zwrotnym. Przyjrzyjmy się, czym są zawory zwrotne, jak działają i dlaczego są tak ważne w naszym codziennym życiu.

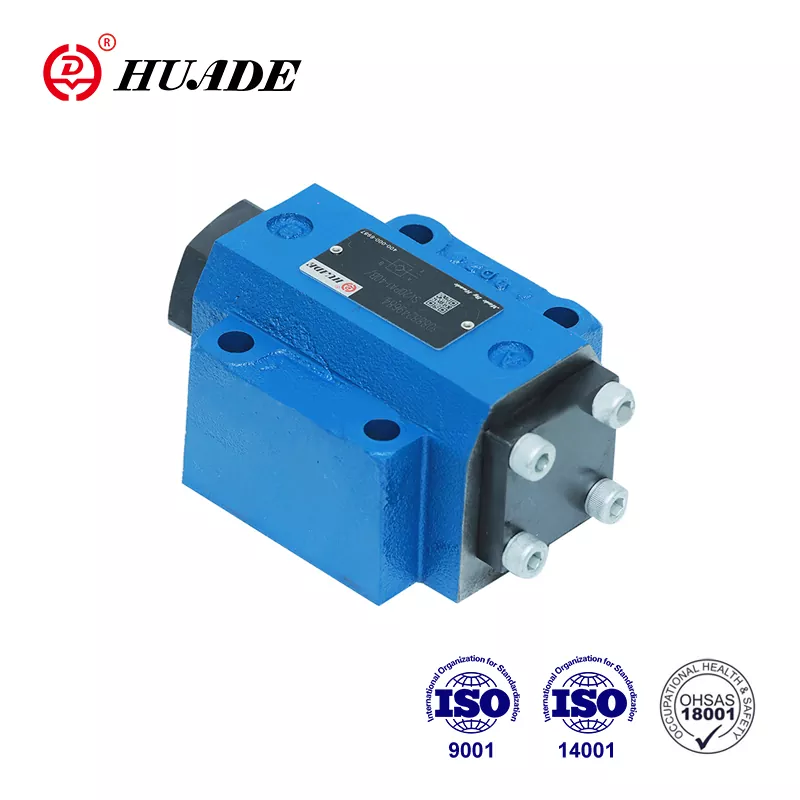

Co to jest zawór zwrotny?

Zawór zwrotny to urządzenie mechaniczne, które umożliwia przepływ płynów (takich jak woda, powietrze lub olej) tylko w jednym kierunku. Pomyśl o tym jak o jednokierunkowych drzwiach dla cieczy i gazów. Podobnie jak drzwi wyposażone w sprężynę zamykają się automatycznie po przejściu przez nie, tak zawór zwrotny zamyka się automatycznie, gdy płyn próbuje płynąć wstecz.

Zawory zwrotne znane są również pod innymi nazwami:

Zawór zwrotny
Zawór jednokierunkowy
Zabezpieczenie przed przepływem zwrotnym

Zawory te zostały zaprojektowane w celu ochrony sprzętu, zapewnienia płynnego działania systemów i zapobiegania niebezpiecznym sytuacjom. Dowiedz się dlaczegozawory zwrotne i zawory zwrotne są takie same

Dlaczego zawory zwrotne są ważne?

Zawory zwrotne służą kilku krytycznym celom:

Ochrona sprzętu:Zapobiegają uszkodzeniu drogich pomp i innych maszyn w wyniku przepływu wstecznego
Bezpieczeństwo:Zatrzymują niebezpieczny przepływ wsteczny, który mógłby spowodować eksplozję lub zanieczyszczenie
Wydajność systemu:Pomagają utrzymać właściwe ciśnienie i przepływ w instalacjach rurowych
Oszczędności:Zapobiegają kosztownym naprawom i awariom systemów

Jak działają zawory zwrotne?

Zawory zwrotne działają na prostej zasadzie zwanej różnicą ciśnień. Oto jak to działa:

Przepływ do przodu (normalna praca)

Kiedy ciśnienie płynu od strony wlotowej (od strony wlotowej) jest wystarczająco duże, naciska ono na ruchomą część wewnątrz zaworu, zwaną elementem uszczelniającym. Może to być tarcza, kulka lub tłok. Kiedy ciśnienie osiągnie określony poziom (zwany ciśnieniem pękania), element uszczelniający odsuwa się od gniazda zaworu, umożliwiając przepływ płynu.

Zapobieganie przepływowi wstecznemu

Gdy ciśnienie przed zaworem spadnie lub wzrośnie ciśnienie wsteczne, element uszczelniający automatycznie powraca do gniazda zaworu, blokując przepływ wsteczny. Dzieje się to poprzez:

Powaga(ciężar elementu uszczelniającego)
Siła sprężyny(sprężyna dociska element do zamknięcia)
Przeciwciśnienie(ciśnienie przepływu wstecznego powoduje jego zamknięcie)

Kluczowe komponenty

Każdy zawór zwrotny składa się z następujących głównych części:

Korpus zaworu:Zewnętrzna powłoka łącząca się z rurami
Gniazdo zaworu:Powierzchnia, na której spoczywa element uszczelniający po zamknięciu
Element uszczelniający:Ruchoma część (tarcza, kula lub tłok), która otwiera się i zamyka
Wiosna(opcjonalnie): Pomaga szybko zamknąć zawór
Zawias lub przegub(w niektórych typach): Umożliwia ruch elementu uszczelniającego

Rodzaje zaworów zwrotnych

Istnieje kilka typów zaworów zwrotnych, każdy przeznaczony do określonych zastosowań. Przyjrzyjmy się najczęstszym:

1. Zawór zwrotny

Jak to działa:Tarcza na zawiasach otwiera się, gdy płyn przepływa do przodu i zamyka się, gdy przepływ zatrzymuje się lub odwraca.

Zalety:

Niski spadek ciśnienia (nie stawia dużego oporu przepływowi)
Może obsługiwać duże natężenia przepływu
Dobrze radzi sobie z płynami zawierającymi ciała stałe
Stosunkowo niedrogie
Niskie koszty utrzymania

Wady:

Może powodować uderzenie wodne (nagłe skoki ciśnienia)
Zamyka się powoli
Musi być zainstalowany we właściwej pozycji (orientacja ma znaczenie)
Nieodpowiednie dla systemów z pulsującym przepływem

Typowe zastosowania:Stacje uzdatniania wody, rurociągi naftowe, duże systemy przemysłowe. Aby zapoznać się z konkretnymi zastosowaniami, zobaczzawory jednokierunkowe.

2.Podnieś zawór zwrotny

Jak to działa:Tarcza lub tłok unosi się prosto w górę z gniazda, gdy płyn przepływa do przodu i opada z powrotem w dół, gdy przepływ się zatrzymuje.

Podtypy:

Zawór zwrotny tłokowy:Wykorzystuje cylindryczny tłok
Kulowy zawór zwrotny:Wykorzystuje kulkę jako element uszczelniający

Zalety:

Bardzo niezawodne uszczelnienie
Trwałe i długotrwałe
Dobrze znosi wysokie ciśnienie i temperaturę
Dobre dla systemów ze zmiennymi wzorcami przepływu

Wady:

Większy spadek ciśnienia niż w przypadku zaworów wahadłowych
Łatwo może zostać zatkany przez zanieczyszczenia
Może powodować uderzenie wodne
Pozycja montażowa jest krytyczna

Typowe zastosowania:Instalacje parowe, linie wodne wysokociśnieniowe, urządzenia hydrauliczne

3. Zawór zwrotny dwupłytowy (motylkowy).

Jak to działa:Dwie półkoliste płytki są zamocowane zawiasowo pośrodku. Otwierają się na zewnątrz przy przepływie do przodu i zamykają razem przy przepływie wstecznym lub sprężynami. Dowiedz się więcej ozawory zwrotne motylkowe.

Zalety:

Kompaktowa i lekka konstrukcja
Niski opór przepływu
Zamyka się szybko
Może obsługiwać różne rodzaje płynów
Zajmuje mniej miejsca

Wady:

Może powodować uderzenie wodne
Ograniczona przepustowość w porównaniu do zaworów wahadłowych
Wymagane wyższe ciśnienie otwarcia

Typowe zastosowania:Systemy HVAC, systemy zaopatrzenia w wodę, ciasne przestrzenie, w których rozmiar ma znaczenie

4. Inne ważne typy

Zatrzymaj zawór zwrotny:Łączy zawór zwrotny z ręcznym zaworem odcinającym. Można go zamknąć ręcznie w celu konserwacji lub sytuacji awaryjnych.
Sprężynowy zawór zwrotny:Wykorzystuje sprężynę, aby pomóc szybko zamknąć zawór. Działa w dowolnej pozycji montażowej i szybko reaguje na zmiany przepływu.
Zawór zwrotny waflowy:Bardzo cienka konstrukcja mieszcząca się pomiędzy kołnierzami rur. Redukuje uderzenia wodne i oszczędza miejsce.
Zawór zwrotny membranowy:Wykorzystuje elastyczną gumową lub plastikową membranę zamiast sztywnego dysku. Całkowicie eliminuje uderzenia wodne i dobrze sprawdza się w układach niskociśnieniowych.

Sprawdź zastosowania zaworów w różnych branżach

Zawory zwrotne są stosowane wszędzie, od ogromnych zakładów przemysłowych po urządzenia gospodarstwa domowego. Sprawdźmy, gdzie możesz je znaleźć:

Przemysł naftowy i gazowy

W operacjach związanych z ropą i gazem zawory zwrotne zapobiegają niebezpiecznemu przepływowi zwrotnemu w:

Rurociągi przewożące ropę naftową lub gaz ziemny
Głowice odwiertów, w których wydobywa się ropę naftową
Zbiorniki magazynowe i rafinerie
Stacje pomp

Zawory te chronią kosztowny sprzęt i zapobiegają katastrofom ekologicznym, takim jak wycieki ropy.

Oczyszczanie wody i ścieków

Miejskie systemy wodociągowe wykorzystują zawory zwrotne do:

Zapobiegaj przedostawaniu się zanieczyszczonej wody z powrotem do źródeł czystej wody
Chroń pompy wodne przed uszkodzeniem
Utrzymuj odpowiednie ciśnienie w całym systemie
Postępuj z wodą zawierającą ciała stałe i zanieczyszczenia

Systemy HVAC

W instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych zawory zwrotne:

Upewnij się, że gorąca woda przepływa we właściwym kierunku
Zapobiegaj uszkodzeniom sprzętu
Utrzymaj wydajność systemu
Pracuj w ciasnych przestrzeniach, gdzie potrzebne są kompaktowe zawory

Elektrownie i kotły

Zakłady wytwarzające energię wykorzystują zawory zwrotne do:

Chronić turbiny parowe przed przepływem zwrotnym
Sterowanie przepływem wody w instalacjach kotłowych
Zapewnij bezpieczną pracę linii parowych pod wysokim ciśnieniem
W razie potrzeby zapewnij sterowanie ręczne (zatrzymaj zawory zwrotne)

Zastosowania codzienne

Prawdopodobnie masz teraz w domu zawory zwrotne:

Zmywarki:Zapobiegaj przedostawaniu się brudnej wody z powrotem do przewodów czystej wody
Materace dmuchane:Podczas odłączania pompy należy zapobiegać ulatnianiu się powietrza
Systemy nawadniające:Upewnij się, że woda dociera tylko do roślin, a nie z powrotem do źródła
Pompy ściekowe:Zapobiegaj przedostawaniu się pompowanej wody z powrotem do piwnicy

Jak wybrać odpowiedni zawór zwrotny

Wybór odpowiedniego zaworu zwrotnego zależy od kilku ważnych czynników:

1. Charakterystyka płynu

Rodzaj płynu:Czy jest to woda, olej, gaz, para, czy coś z cząsteczkami?

Zawory obrotowe dobrze współpracują z płynami zawierającymi ciała stałe
Zawory kulowe nadają się do gęstych (lepkich) płynów
Zawory podnoszące działają najlepiej w przypadku czystych płynów

Temperatura:Upewnij się, że materiały zaworu wytrzymają temperaturę płynu

Zawory plastikowe do umiarkowanych temperatur
Zawory metalowe do wysokich temperatur
Specjalne materiały do ekstremalnych warunków

Korozyjność:Wybierz materiały, które nie ulegną uszkodzeniu przez płyn

Stal nierdzewna do żrących chemikaliów
Mosiądz do instalacji wodnych
PVC do niektórych zastosowań chemicznych

2. Warunki pracy

Ciśnienie:Dopasuj ciśnienie znamionowe zaworu do swojego systemu

Niskie ciśnienie: klasa 150 PSI
Średnie ciśnienie: klasa 300-600 PSI
Wysokie ciśnienie: klasa 900+ PSI

Natężenie przepływu:Zastanów się, ile płynu musi przepłynąć

Zawory wahadłowe do dużych przepływów
Zawory podnoszące dla umiarkowanych przepływów
Zawory dwupłytowe do instalacji kompaktowych

Przepływ pulsacyjny:Jeśli w systemie występują zmieniające się wzorce przepływu

Zawory z tarczami podnoszenia lub przechylania radzą sobie z tym lepiej
Unikaj zaworów wahadłowych w przypadku szybko zmieniających się przepływów

3. Wymagania instalacyjne

Dostępne miejsce:Ile masz miejsca?

Zawory płytkowe do ciasnych przestrzeni
Zawory standardowe, w których przestrzeń nie jest ograniczona

Pozycja montażowa:Czy można go zainstalować poziomo lub pionowo?

Zawory wahadłowe i podnoszące zwykle wymagają określonej orientacji
Zawory sprężynowe działają w dowolnej pozycji

Połączenia rurowe:Jak będzie podłączony do twoich rur?

Połączenia gwintowane do mniejszych rur
Połączenia kołnierzowe do większych rur
Połączenia spawane do instalacji stałych

4. Koszt i konserwacja

Koszt początkowy:Różne typy mają różne przedziały cenowe

Zawory wahadłowe są zazwyczaj najtańsze
Zawory podnoszące zwykle kosztują więcej
Zawory specjalne (takie jak kontrole zatrzymujące) kosztują najwięcej

Wymagania konserwacyjne:Jak często będziesz musiał go serwisować?

Zawory podnoszące zwykle wytrzymują dłużej i wymagają mniejszej konserwacji
Zawory wahadłowe mogą wymagać częstszej uwagi
Rozważ dostęp do prac konserwacyjnych

Koszt cyklu życia:Pomyśl o całkowitym koszcie w czasie

Uwzględnij cenę zakupu, instalację, straty energii i konserwację
Droższy zawór może na dłuższą metę zaoszczędzić pieniądze

Najlepsze praktyki instalacyjne

Właściwy montaż ma kluczowe znaczenie dla wydajności i trwałości zaworu zwrotnego. Oto kluczowe kroki:

Przed instalacją

Sprawdź wszystko:Sprawdź zawór i rury pod kątem uszkodzeń, zanieczyszczeń lub przeszkód
Przetestuj zawór:Ręcznie przesuń dysk, aby upewnić się, że działa płynnie
Oczyść rury:Usuń wszelki brud, pozostałości po spawaniu i inne zanieczyszczenia
Wyrównaj kołnierze:Upewnij się, że połączenia rur są odpowiednio wyrównane

Podczas instalacji

Postępuj zgodnie z kierunkiem przepływu:Zamontować zawór tak, aby płyn płynął w kierunku strzałki zaznaczonej na korpusie zaworu
Podeprzyj rury:Zapewnij odpowiednie wsporniki rur, aby zmniejszyć wibracje i naprężenia
Zostaw zezwolenie:Zapewnij wystarczającą ilość miejsca wokół zaworu na potrzeby przyszłej konserwacji
Użyj odpowiedniego podnoszenia:Podczas przenoszenia dużych zaworów należy używać zawiesi owiniętych wokół korpusu, a nie sworzni zawiasów lub portów

Po instalacji

Sprawdź, czy nie ma wycieków:Przetestuj system pod ciśnieniem roboczym
Oczyść powietrze:Podczas uruchamiania usunąć powietrze z przewodów
Działanie monitora:Podczas pierwszego uruchomienia należy zwrócić uwagę na prawidłowe otwieranie i zamykanie

Ważne wskazówki dotyczące instalacji

Strzałka przepływu:Zawsze instaluj tak, aby strzałka wskazywała kierunek żądanego przepływu
Orientacja zaworu obrotowego:Zamontuj tak, aby sworzeń zawiasu znajdował się pionowo i powyżej linii środkowej
Pozycja zaworu podnoszenia:Zwykle poziome lub pionowe z przepływem w górę
Zapobieganie zanieczyszczeniom:Zamontować filtry przed zaworem, aby chronić gniazdo zaworu
Bezpieczeństwo przede wszystkim:Podczas pracy z systemami pod ciśnieniem należy przestrzegać wszystkich procedur bezpieczeństwa

Konserwacja i rozwiązywanie problemów

Regularna konserwacja zapewnia prawidłowe działanie zaworów zwrotnych i wydłuża ich żywotność.

Konserwacja zapobiegawcza

Utwórz harmonogram konserwacji w oparciu o:

Ciśnienie i temperatura robocza systemu
Rodzaj obsługiwanego płynu
Jak często zawór otwiera się i zamyka
Zalecenia producenta

Typowy harmonogram:Coroczne inspekcje dla większości zastosowań, częstsze dla systemów krytycznych.

Typowe problemy i rozwiązania

Przeciek:

Wycieki wewnętrzne:Płyn przepływa wstecz przez zamknięty zawór
Wycieki zewnętrzne:Płyn ucieka do atmosfery
Powoduje:Zanieczyszczenie, zużycie, niewłaściwa instalacja, niewspółosiowość rur
Rozwiązania:Oczyść lub wymień gniazda zaworów, sprawdź instalację, wyreguluj rury

Zacinanie się lub niemożność otwarcia:

Powoduje:Zanieczyszczenia, korozja, nieprawidłowy montaż
Rozwiązania:Oczyścić zawór, sprawdzić kierunek przepływu, wymienić zużyte części

Uderzenie wodne:

Powoduje:Zawór zamyka się zbyt wolno lub szybko
Rozwiązania:Rozważ inny typ zaworu, zainstaluj urządzenia tłumiące

Kiedy naprawić czy wymienić

Napraw, gdy:

Wymiany wymagają jedynie gniazda, pierścienie typu O-ring lub uszczelnienie
Korpus zaworu jest w dobrym stanie
Koszt naprawy jest rozsądny

Wymień, gdy:

Korpus zaworu jest poważnie skorodowany lub uszkodzony
Zanieczyszczenia nie można całkowicie usunąć
Koszty naprawy zbliżają się do kosztów wymiany
Wiele elementów jest zużytych

Bezpieczeństwo podczas konserwacji

Przed przystąpieniem do prac przy zaworach należy zawsze rozhermetyzować układ
Postępuj zgodnie z procedurami blokowania/oznaczania
Stosować odpowiednie środki ochrony osobistej
Posiadać osłony zabezpieczające zewnętrzne części ruchome

Standardy branżowe i jakość

Zawory zwrotne muszą spełniać rygorystyczne normy branżowe, aby zapewnić bezpieczeństwo i niezawodność.

Kluczowe organizacje normalizacyjne

API (Amerykański Instytut Naftowy):

API 594:Normy projektowania i testowania zaworów zwrotnych
API 598:Procedury kontroli i testowania
API 6D:Specyfikacje zaworu rurociągu

ASME (Amerykańskie Stowarzyszenie Inżynierów Mechaników):

B16.1 i B16.34:Wymiary kołnierzy i wartości ciśnienia
Specyfikacje materiałów i wymagania bezpieczeństwa

ISO (Międzynarodowa Organizacja Normalizacyjna):

ISO15761:Stalowe zawory zwrotne do zastosowań w przemyśle naftowym i gazowym
ISO 28921-1:Standardy zaworów przemysłowych
ISO5208:Wymagania dotyczące uszczelnienia zaworu
