Huade Hydraulic przywiązuje większą wagę do praktyczności swoich produktów. Zawór nadmiarowy ciśnienia DB3U jest konkurencyjny w stosunku do znanych produktów, charakteryzujących się dobrą jakością i niższą ceną. Huade Hydraulic wprowadziło najnowocześniejszą technologię firmy Rexroth dzięki dwóm długoterminowym współpracom z Rexroth. Jako wiodąca marka w chińskiej branży hydraulicznej, ciśnieniowe zawory nadmiarowe Huade® zdobywają szerokie uznanie rynku i zaufanie użytkowników. Wszystkie oddziały przedsiębiorstwa przeszły testy ISO9001, ISO14001 i OH SAS18001. Wiodące produkty Huade® otrzymały certyfikat CCS (China Classification Society) i są szeroko stosowane w przemyśle morskim.
|
Rozmiar |
8 |
10 |
15 |
20 |
25 |
30 |
|
|
Przepływ (l/min) |
Połączenie gwintowane |
100 |
200 |
400 |
600 |
||
|
Montaż płytowy |
- |
200 |
- |
400 |
- |
600 |
|
|
Ciśnienie robocze (MPa) |
porty A, B, X. do 31,5 |
||||||
|
Przeciwciśnienie (przyłącze Y) (MPa) |
do 31,5 |
||||||
|
Min. Ustawienie ciśnienia (MPa) |
zobacz krzywe operacyjne |
||||||
|
Maks. Ustawienie ciśnienia (MPa) |
do 10 lub 31,5 |
||||||
|
Płyn pod ciśnieniem |
Olej mineralny (do uszczelnienia NBR) lub ester fosforanowy (do uszczelnienia FPM) |
||||||
|
Zakres lepkości (mm²/s) |
10 do 800 |
||||||
|
Zakres temperatur (℃) |
-30 do +80 |
||||||
|
Rozmiar zaworu kierunkowego |
patrz zawór kierunkowy 4WE5 |
||||||
Cechy:
▶ Montaż płytowy
▶ Połączenie gwintowane
▶ Montaż w rozdzielaczach
▶ 3 elementy regulacyjne:
. Pokrętło obrotowe
. Śruba z sześciokątem wewnętrznym i kołpakiem ochronnym
. Pokrętło obrotowe ze skalą
▶ Sterowanie elektromagnetyczne poprzez zamontowany zawór kierunkowy
Aplikacja:
Zawór ograniczający ciśnienie DB3U służy do ograniczania ciśnienia roboczego.
Zawory ciśnieniowe typu DB3U są sterowanymi pilotowo zaworami nadmiarowymi. Można je przełączać na inny (2 lub 3 stopień ciśnienia) za pomocą elektromagnesów.
Zawory nadmiarowe ciśnienia składają się głównie z zaworu głównego. Rozdzielczy zawór sterujący 4/3,4/1 (typ WE5...) i trzy zawory pilotowe.
W stanie bez zasilania ciśnienie w porcie A jest ustawiane przez zawór pilotowy (7).
Ciśnienie panujące w porcie A działa na szpulę główną (1). Jednocześnie podawane jest ciśnienie poprzez przewody sterujące (12) i (4), które wyposażone są w kryzy (2) i (3), po obciążonej sprężyną stronie szpuli głównej (1) i przy grzybku (6) ) w zaworze sterującym pilotem (7). Jeśli ciśnienie w porcie A przekroczy wartość ustawioną na sprężynie (8), grzybek
(6) otwiera się pod wpływem sprężyny (8).
Sygnał do tego dochodzi wewnętrznie poprzez przewody sterujące (12) i (4) z przyłącza A. Płyn pod ciśnieniem po obciążonej sprężyną stronie suwaka głównego (1) przepływa teraz przez przewód sterujący (3), grzybek (6) do komory sprężynowej (9). W typie DB3U...30/... przepływa on wewnętrznie przewodem sterującym (10) do zbiornika, natomiast w typie DB3U..30/..Y.. na zewnątrz przez przyłącze Y. Ze względu na kryzy ( 2) i (3) następuje spadek ciśnienia na suwaku głównym (1), połączenie przyłącza A z przyłączem B jest otwarte. Teraz ciecz pod ciśnieniem przepływa z portu A do portu B, utrzymując ustawione ciśnienie robocze zaworu.
Gdy elektromagnes „a” jest zasilany: Ciśnienie w porcie A jest ustawiane przez zawór pilotowy II.
Gdy elektromagnes „b” jest zasilany: Ciśnienie w porcie A jest ustawiane przez zawór pilotowy I.
Ciśnienie nastawcze zaworu pilotowego (7) powinno być wyższe niż ciśnienie nastawcze pilotów I i II.
Wpisz DB2U
Zawory ciśnieniowe typu DB2U składają się głównie z rozdzielacza sterującego (typ WE5...) i trzech zaworów pilotowych, działanie tego zaworu jest w zasadzie takie samo jak zaworu typu DB3U.

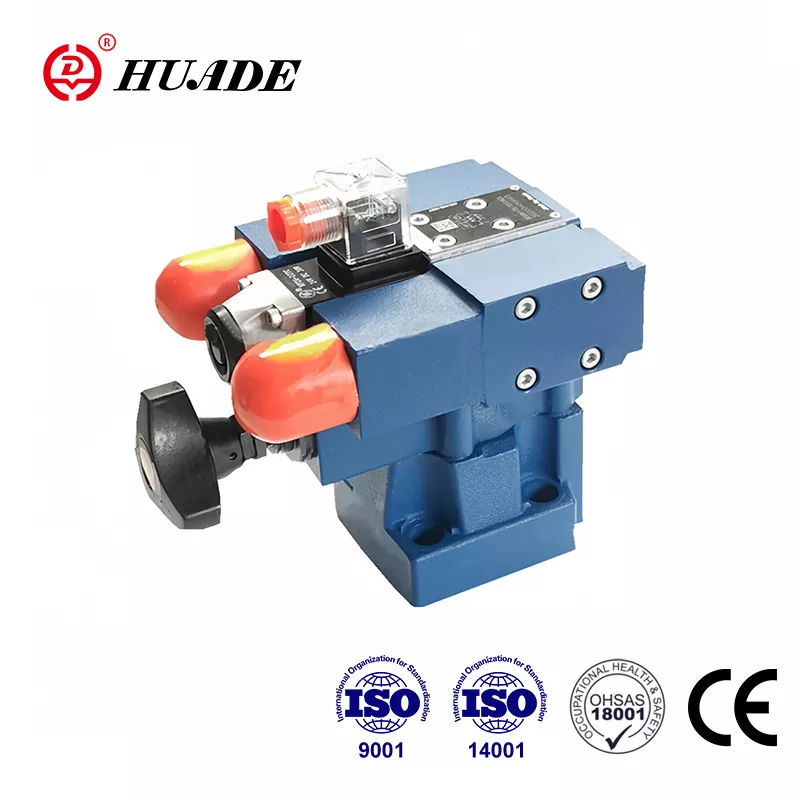

konstrukcja ciśnieniowego zaworu nadmiarowego DB3U
